实用的TEA6425DTV/AV自动切换电路设计

TEA6425D是一种较新型的TV/AV切换集成电路。它能对多种输入信号进行切换，采用20脚双列直插封装形式；+8V工作电源供电。TV端口输入的TV视频信号、S端子输入的亮度/色度（Y/C）信号及TV视频全电视信号、超级家用录像机输入的色度/亮度（SVHS-C、SVHS-Y）信号均输送至TEA6425D，在I²C总线的控制下实现AV/TV/PAL/NTSC制视频信号的选择切换及Y/C切换。通过选择的NTSC制视频信号从U1002（TEA6425D）的（19）脚输出、经Q1000（KSC1623）、Q9710后分离出色度信号和亮度信号，其中的色度信号C经Q9706、Q9704、Q9703、Q9705送至3D梳状滤波器电路U9700（UPD64083）的（75）脚；其中的亮度信号Y直接送到U9700的（88）脚。U1002通过选择的PAL制视频信号经Q1001（KSC1623）后分别送往U9503（VPC3230D-C5）的（73）脚进行TV/AV及ADC的主画面信号转换；另一方面还将选择的信号送到U9602（VPC3230D）的（73）脚作为画中画副画面信号的转换。U1002通过选择的S端子色度信号C从（17）脚输出，经Q1002（KSC1623）送至U9503（VPC3230D-C5）的（71）脚；选择的S端子亮度信号Y经Q1003（KSC1623）后送到U9503的（72）脚。U1002经选择后的画中画色度信号C从（15）脚输出，经Q1004（KSC1623）后送到U9602（VPC3230D-C5）的（71）脚；画中画亮度信号Y经U1002的（14）脚输出，经Q1005（KSC1624）后送到U9602的（72）脚。TEA6425D引脚功能及工作电压见表2-2；应用电路解析见图2-2。

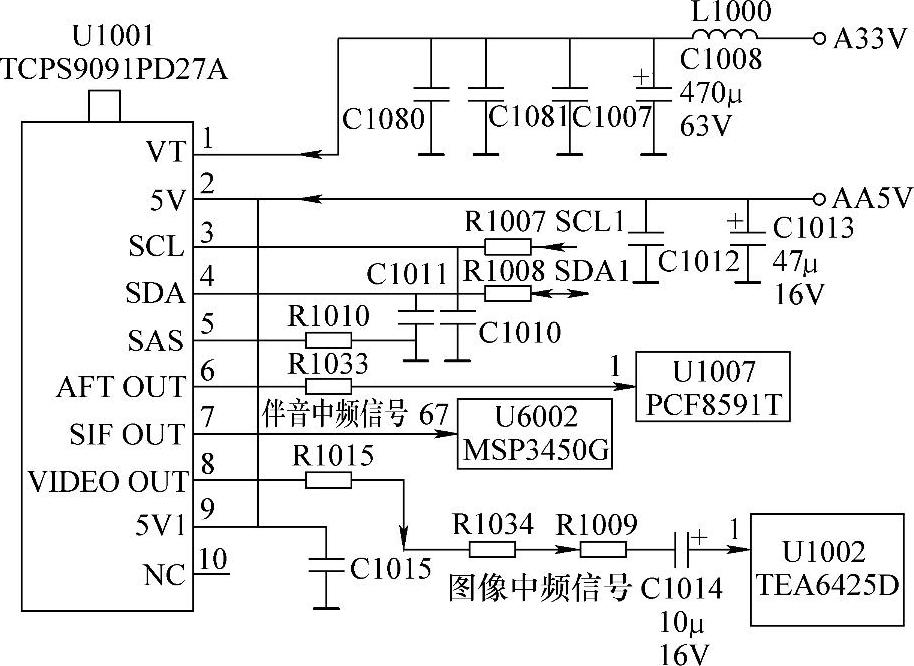

图2-1 TCPS9091PD27A应用电路

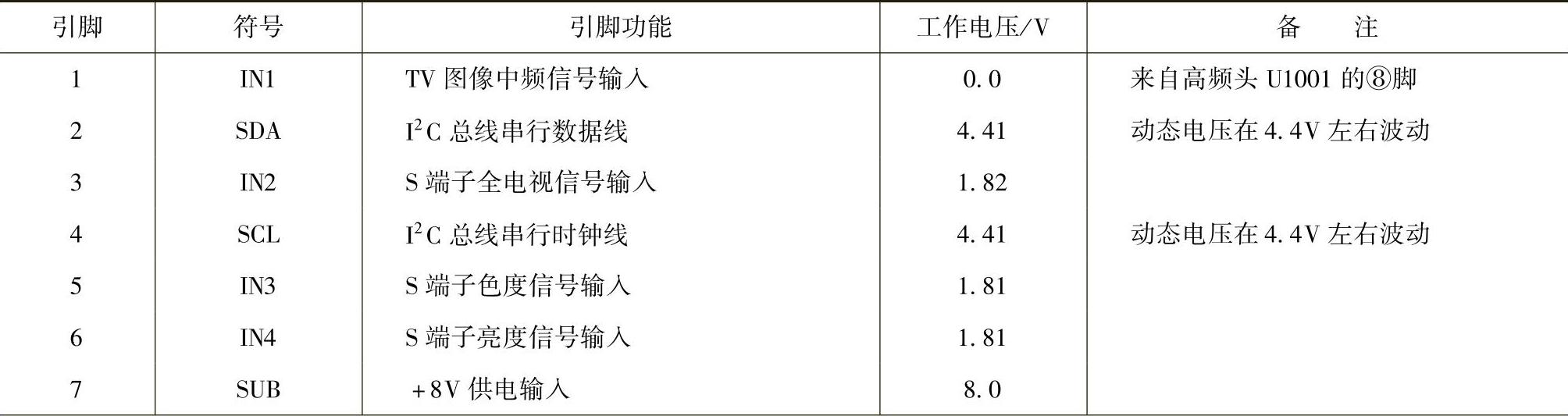

表2-2 TEA6425D引脚功能及工作电压

(https://www.daowen.com)

（续）

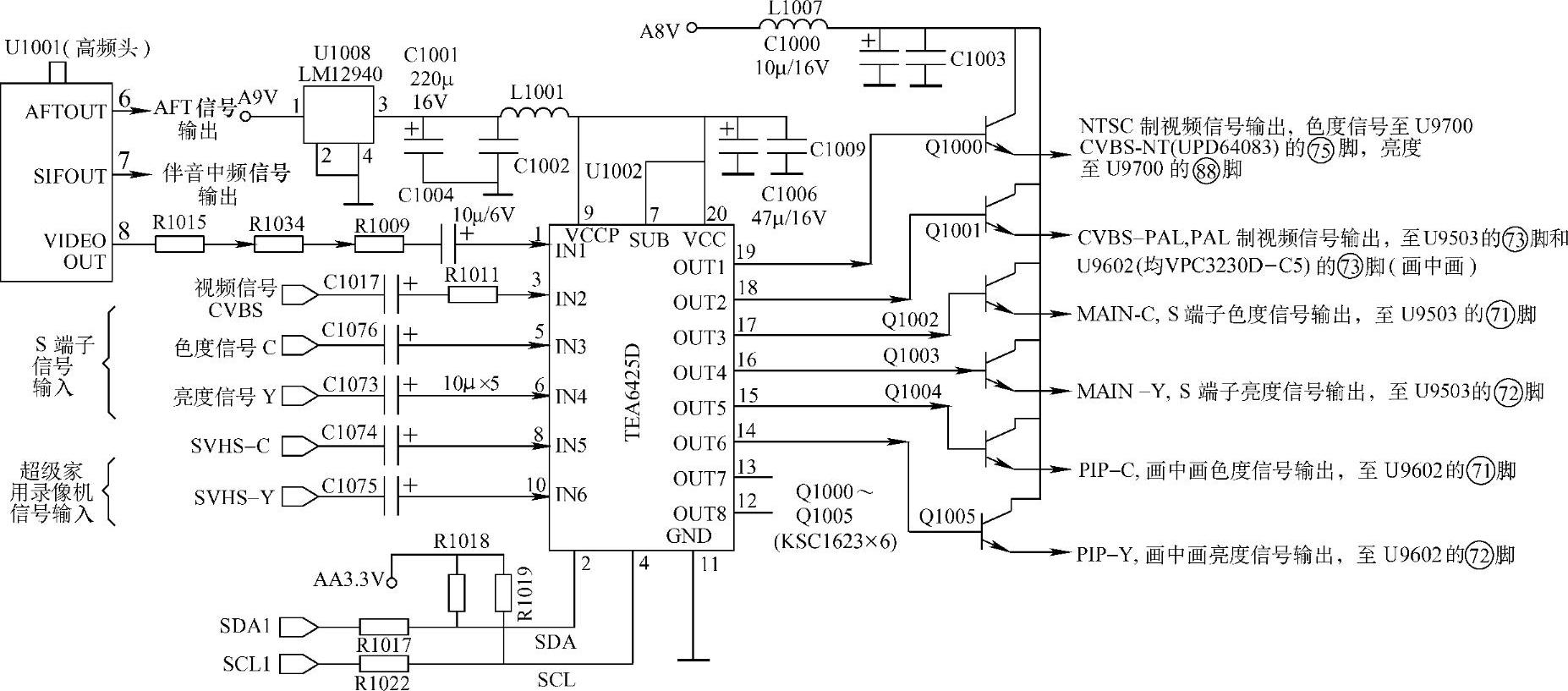

图2-2 TEA6425D应用电路解析
