精细浅平面加工技巧

Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。在图形区中选取图24.15所示的曲面，然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。单击区域中的按钮，选取图24.16所示的面为干涉面，然后按Enter键。单击区域中的按钮，选取图24.16所示的边线为边界，单击“串连选项”对话框中的按钮。单击按钮完成加工区域的设置，此时系统弹出“曲面精加工浅平面”对话框。

图24.15 选取加工面

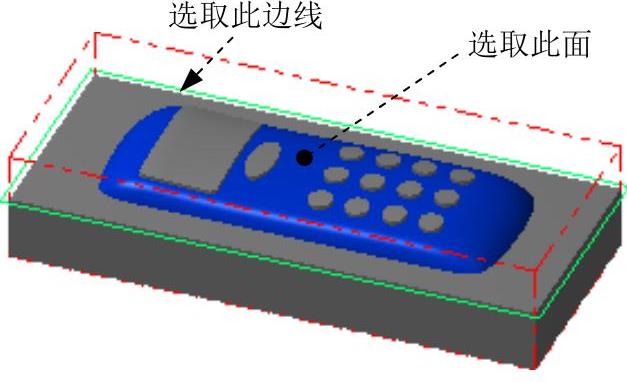

图24.16 选取干涉面

Step3.确定刀具类型。在“曲面精加工浅平面”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（平底刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工浅平面”对话框。

Step4.选择刀具。在“曲面精加工浅平面”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工浅平面”对话框。

Step5.设置刀具相关参数。

（1）完成上步操作后，在“曲面精加工浅平面”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。(https://www.daowen.com)

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为4。

（3）设置刀具参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值300.0，在文本框中输入值150.0，在文本框中输入值500.0，在文本框中输入值2000.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step6.设置曲面参数。在“曲面精加工浅平面”对话框中单击选项卡，在（此处翻译有误，应为“干涉面预留量”）文本框中输入值0.1，然后选中区域的单选项。

Step7.设置浅平面精加工参数。在“曲面精加工浅平面”对话框中单击选项卡，在选项卡的文本框中输入值4，选中复选框，其他参数均采用系统默认设置值。

Step8.单击“曲面精加工浅平面”对话框中的按钮，同时在图形区生成图24.17所示的刀具路径。

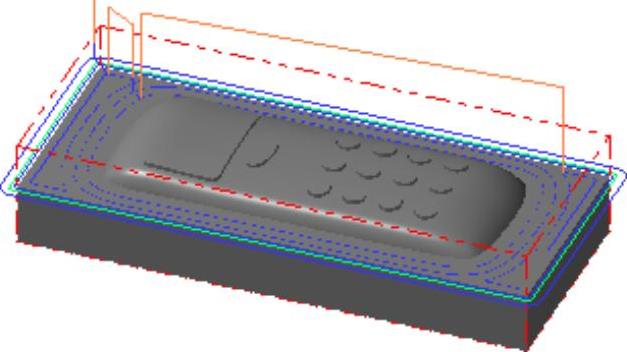

图24.17 刀具路径
