深入探究：浅平面加工2的精加工步骤

Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。

（1）在图形区中选取图12.25所示的面（共32个），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。

（2）单击区域中的按钮，选取图12.26所示的面为干涉面（共12个），然后按Enter键。单击按钮完成加工区域的设置，同时系统弹出“曲面精加工浅平面”对话框。

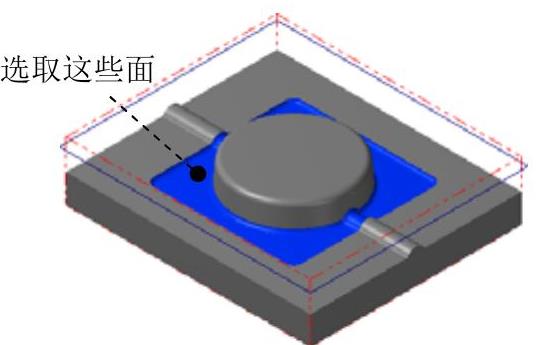

图12.25 选取加工面

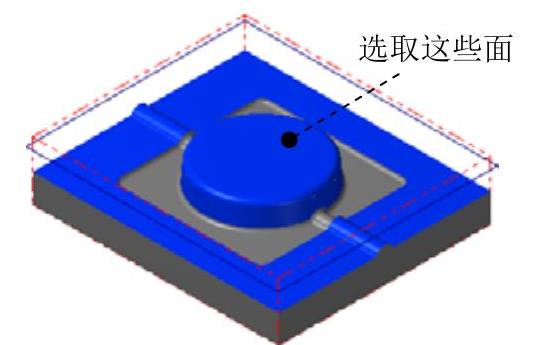

图12.26 选取干涉面

Step3.选择刀具。在“曲面精加工浅平面”对话框中，取消选中复选框，然后选择图12.27所示的刀具。(https://www.daowen.com)

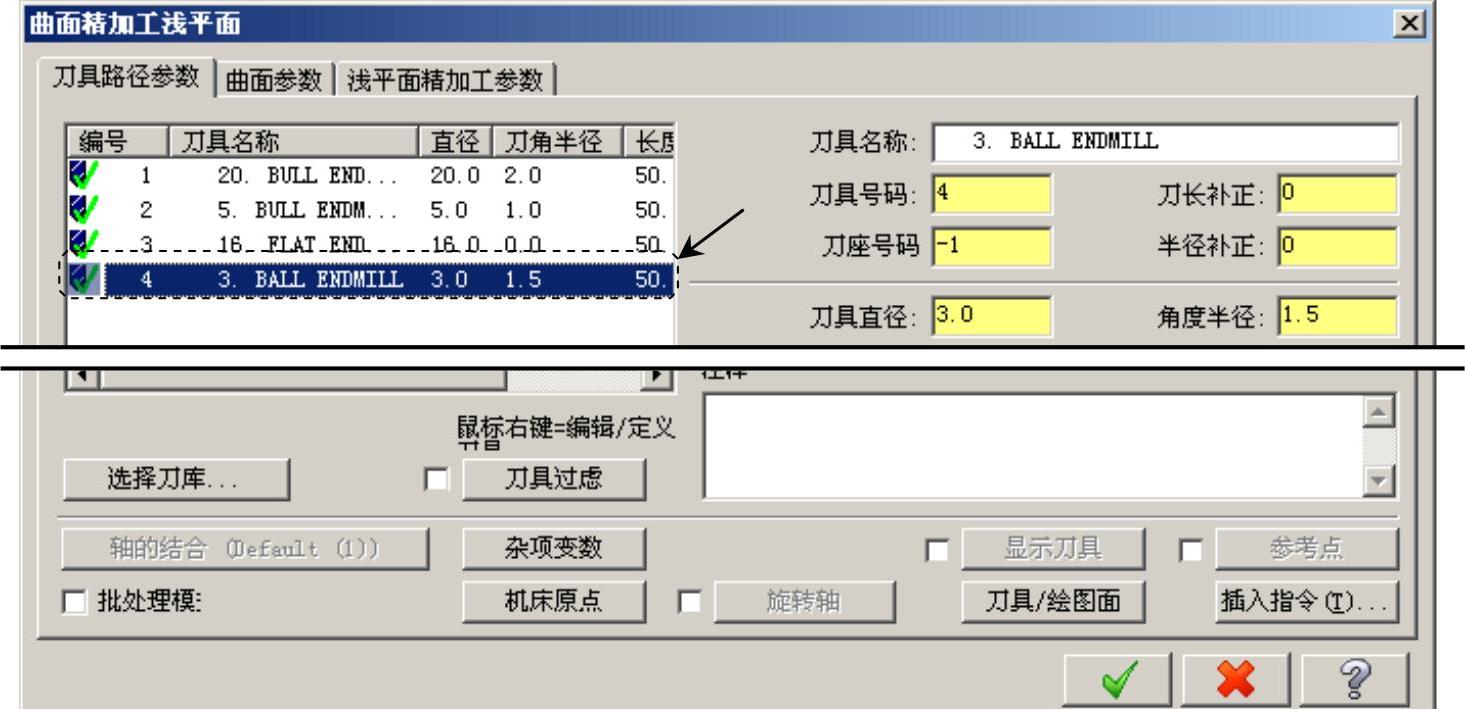

图12.27 “刀具路径参数”选项卡

Step4.设置曲面参数。在“曲面精加工浅平面”对话框中单击选项卡，在文本框中输入值5，在（此处翻译有误，应为“干涉面预留量”）文本框中输入值0.05。

Step5.设置浅平面精加工参数。在“曲面精加工浅平面”对话框中单击选项卡，在选项卡的文本框中输入值0.25，选中复选框与复选框，在文本框中输入值90.0。单击按钮，系统返回至“曲面精加工浅平面”对话框。

Step6.单击“曲面精加工浅平面”对话框中的按钮，同时在图形区生成图12.28所示的刀具路径。

图12.28 刀具路径
