精细加工技巧：浅平面加工优化

Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。

（1）在图形区中选取图22.38所示的面（共1个面），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框.

（2）单击区域中的按钮，选取图22.39所示的面为干涉面（共12个），然后按Enter键。

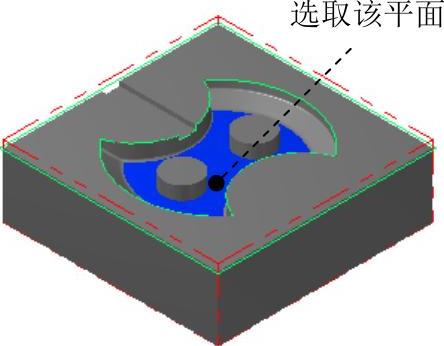

图22.38 选取加工面

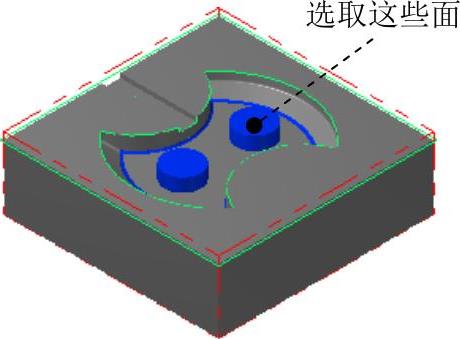

图22.39 选取干涉面

（3）单击“刀具路径的曲面选取”对话框中的按钮，系统弹出“曲面精加工浅平面”对话框。

Step3.确定刀具类型。在“曲面精加工浅平面”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（圆鼻刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工浅平面”对话框。

Step4.选择刀具。在“曲面精加工浅平面”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图22.40所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工浅平面”对话框。

Step5.设置刀具参数。

（1）完成上步操作后，在“曲面精加工浅平面”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

(https://www.daowen.com)

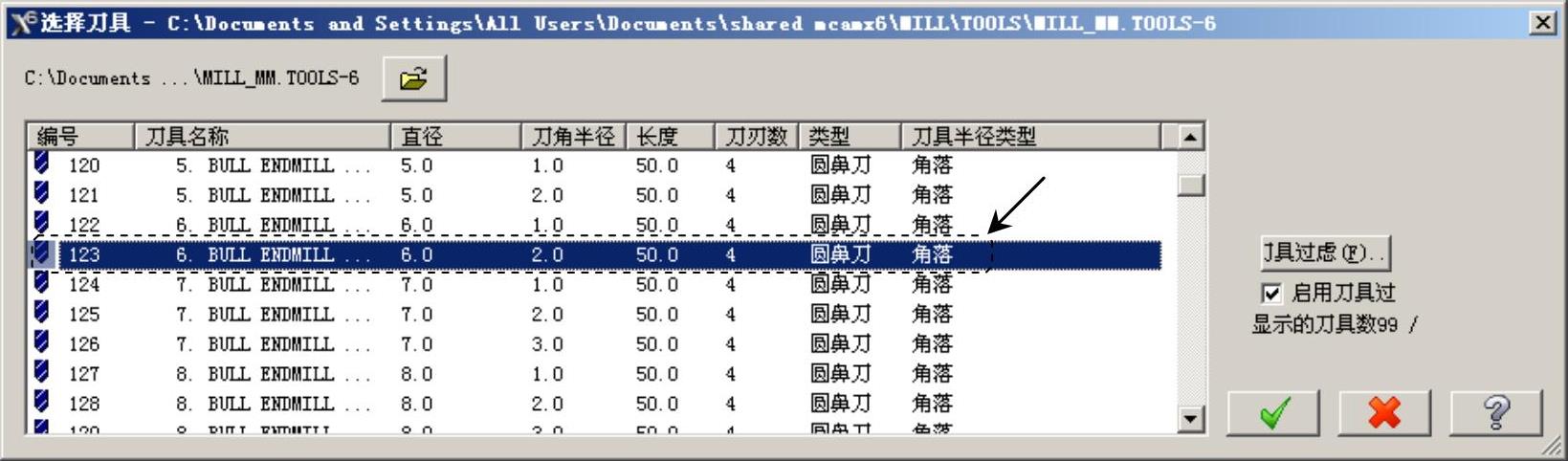

图22.40 “选择刀具”对话框

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为5。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值300.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值1500.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step6.设置曲面参数。在“曲面精加工浅平面”对话框中单击选项卡，在（此处翻译有误，应为“干涉面预留量”）文本框中输入值0.1，其他参数采用系统默认设置值。

Step7.设置浅平面精加工参数。

（1）在“曲面精加工浅平面”对话框中单击选项卡，在选项卡的文本框中输入值2.0，选中复选框。

（2）单击按钮，在系统弹出的“刀具路径的间隙设置”对话框中选中复选框，在文本框中输入值5.0，在文本框中输入值90.0。

（3）单击按钮，系统返回至“曲面精加工浅平面”对话框。

Step8.单击“曲面精加工浅平面”对话框中的按钮，此时在图形区生成图22.41所示的刀具路径。

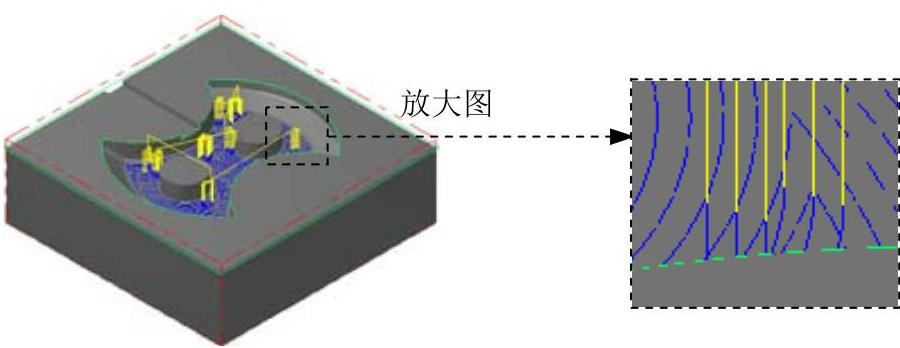

图22.41 刀具路径
