Step1.创建图25.19所示的边界。选择下拉菜单图示图示图示图示图示命令,系统弹出“单一边界线”工具栏。选取图25.20所示的面为附着面(详细过程参见视频)。

图示

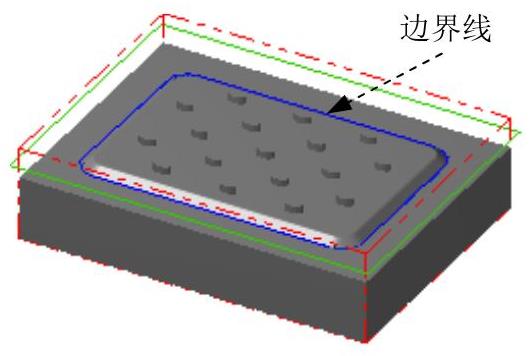

图25.19 创建边界线

图示

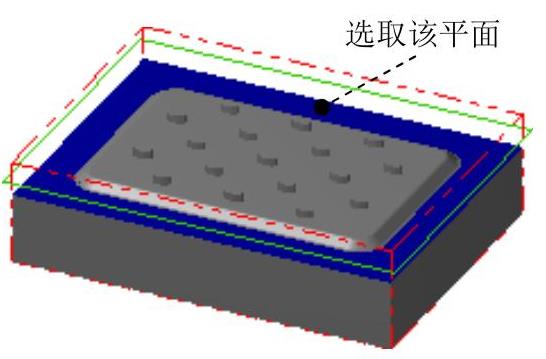

图25.20 定义附着面

Step2.选择下拉菜单图示图示图示命令,系统弹出“串连选项”对话框。

Step3.设置加工区域。在图形区中选取图25.21所示的边线,系统自动选取图25.22所示的边链。单击图示按钮,完成加工区域的设置,此时系统弹出“2D刀具路径-2D挖槽”对话框,在该对话框中选择图示选项。

图示

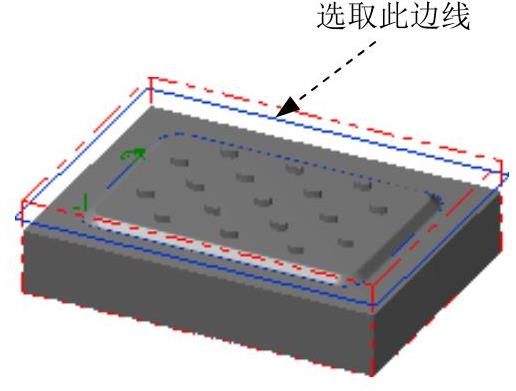

图25.21 选取区域

图示

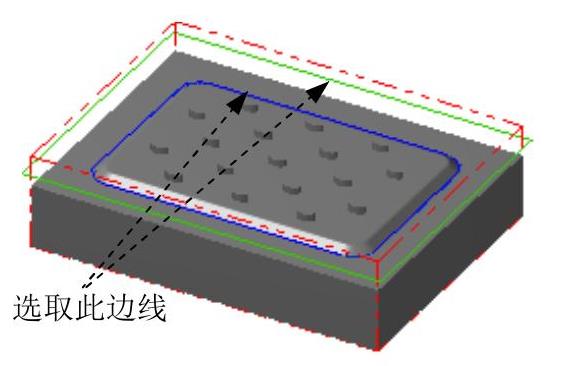

图25.22 定义区域

Step4.确定刀具类型。在“2D刀具路径-2D挖槽”对话框的左侧节点列表中单击图示节点,切换到“刀具参数”界面;单击图示按钮,系统弹出“刀具过滤列表设置”对话框。单击图示区域中的图示按钮后,在刀具类型按钮群中单击图示(平底刀)按钮。单击图示按钮,关闭“刀具过滤列表设置”对话框,系统返回至“2D刀具路径-2D挖槽”对话框。

Step5.选择刀具。在“2D刀具路径–2D挖槽”对话框中单击图示按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图示刀具。单击图示按钮,关闭“选择刀具”对话框,系统返回至“2D刀具路径–2D挖槽”对话框。

Step6.设置刀具参数。(https://www.daowen.com)

(1)完成上步操作后,在“2D刀具路径–2D挖槽”对话框的刀具列表中双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的图示文本框中,将原有的数值改为5。

(3)设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的图示选项卡,在图示文本框中输入值400.0,在图示文本框中输入值200.0,在图示文本框中输入值500.0,在图示文本框中输入值2200.0。

(4)设置冷却方式。在图示选项卡中单击图示按钮,系统弹出“Coolant…”对话框,在图示(切削液)下拉列表中选择图示选项。单击该对话框中的图示按钮,关闭“Coolant…”对话框。

Step7.单击“定义刀具-机床群组-1”对话框中的图示按钮,完成刀具参数的设置,系统返回至“2D刀具路径-2D挖槽”对话框。

Step8.设置切削参数。在“2D刀具路径–2D挖槽”对话框的左侧节点列表中单击图示节点,在图示文本框中输入值0.0,在图示文本框中输入值0.0。

Step9.设置粗加工参数。在“2D刀具路径–2D挖槽”对话框的左侧节点列表中单击图示节点,在图示区域选择图示选项,在图示文本框中输入值60,然后取消选中图示复选框,其他参数采用系统默认设置值。

Step10.设置粗加工进刀模式。在“2D刀具路径–2D挖槽”对话框的左侧节点列表中单击图示节点下的图示节点,选中图示单选项,其他参数采用系统默认设置值。

Step11.设置共同参数。在“2D刀具路径–2D挖槽”对话框的左侧节点列表中单击图示节点,在图示文本框中输入值-4,在图示文本框中输入值-6.036,完成共同参数的设置。

Step12.单击“2D刀具路径–2D挖槽”对话框中的图示按钮,完成挖槽加工参数的设置,此时系统将自动生成图25.23所示的刀具路径。

图示

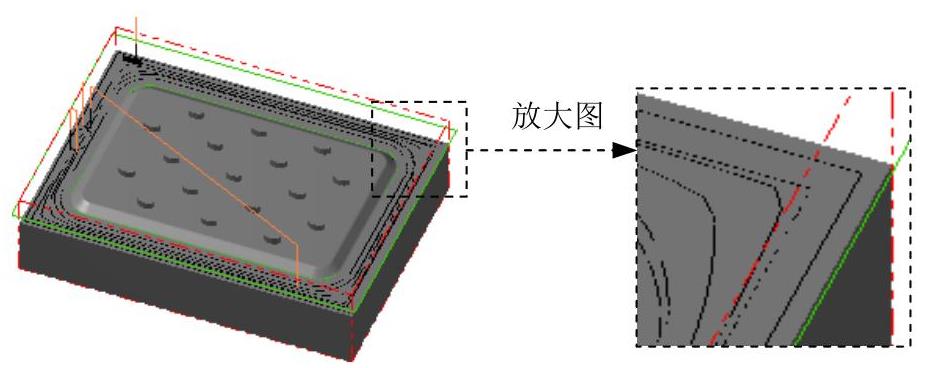

图25.23 刀具路径
