如何进行挖槽加工？

Step1.选择下拉菜单命令，系统弹出“串连”对话框。

Step2.设置加工区域。在图形区中依次选择图4.8.23所示的三条边线链，单击按钮，完成加工区域的设置，同时系统弹出“2D刀路-挖槽”对话框。

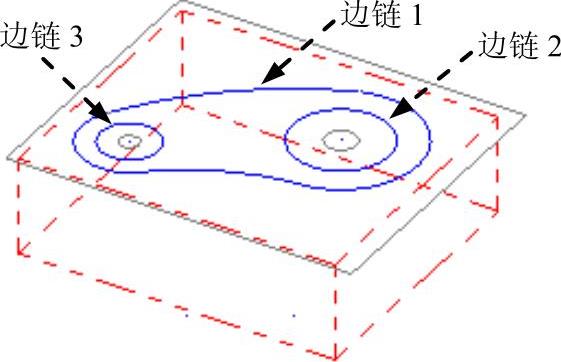

图4.8.23 定义区域

Step3.确定刀具类型。在“2D刀路-挖槽”对话框的左侧节点列表中单击节点，切换到刀具参数界面；单击按钮，系统弹出“刀具列表过滤”对话框，单击区域中的按钮后，在刀具类型按钮群中单击（平底刀）按钮，单击按钮，关闭“刀具列表过滤”对话框，系统返回至“2D刀路-挖槽”对话框。

Step4.选择刀具。单击按钮，系统弹出“刀具选择”对话框，在该对话框的列表框中选择图4.8.24所示的刀具。单击按钮，关闭“刀具选择”对话框，系统返回至“2D刀路-挖槽”对话框。

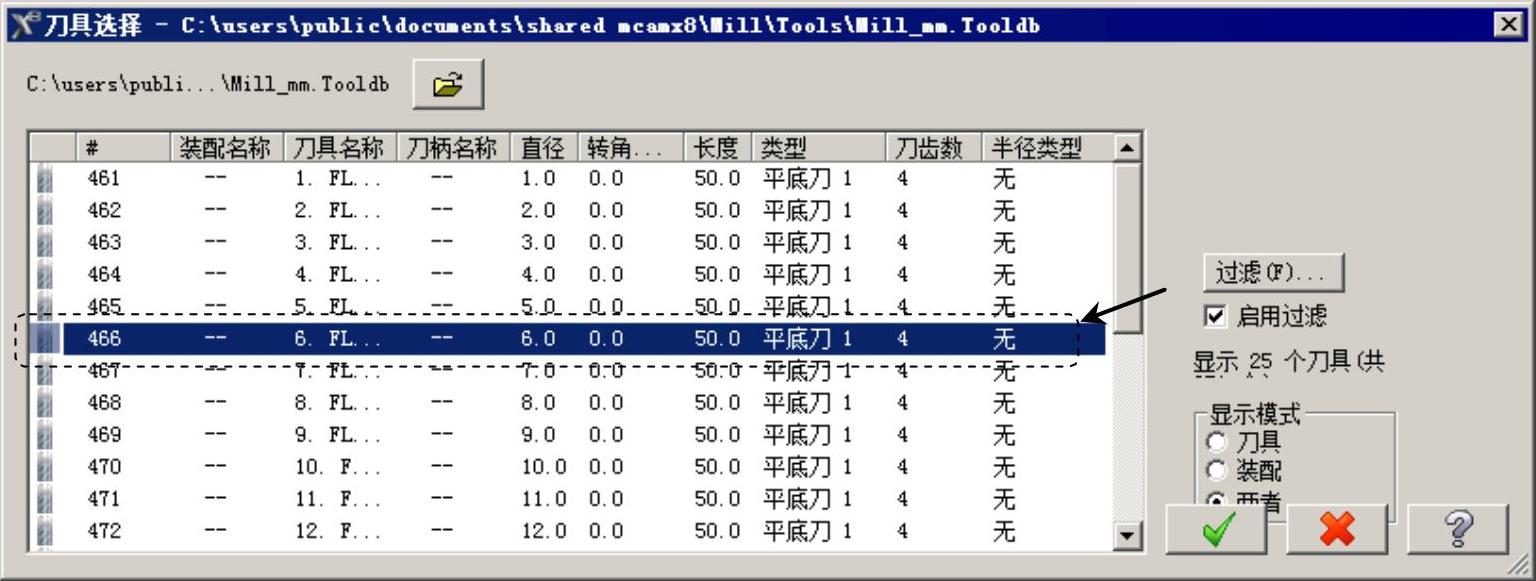

图4.8.24 “刀具选择”对话框

Step5.设置刀具参数。

（1）完成上步操作后，在“2D刀路-挖槽”对话框的刀具列表中双击上步选取的刀具，系统弹出“定义刀具”对话框。

（2）设置刀具号。在文本框中将原有的数值改为2。

（3）设置刀具的加工参数。设置图4.8.25所示的参数。

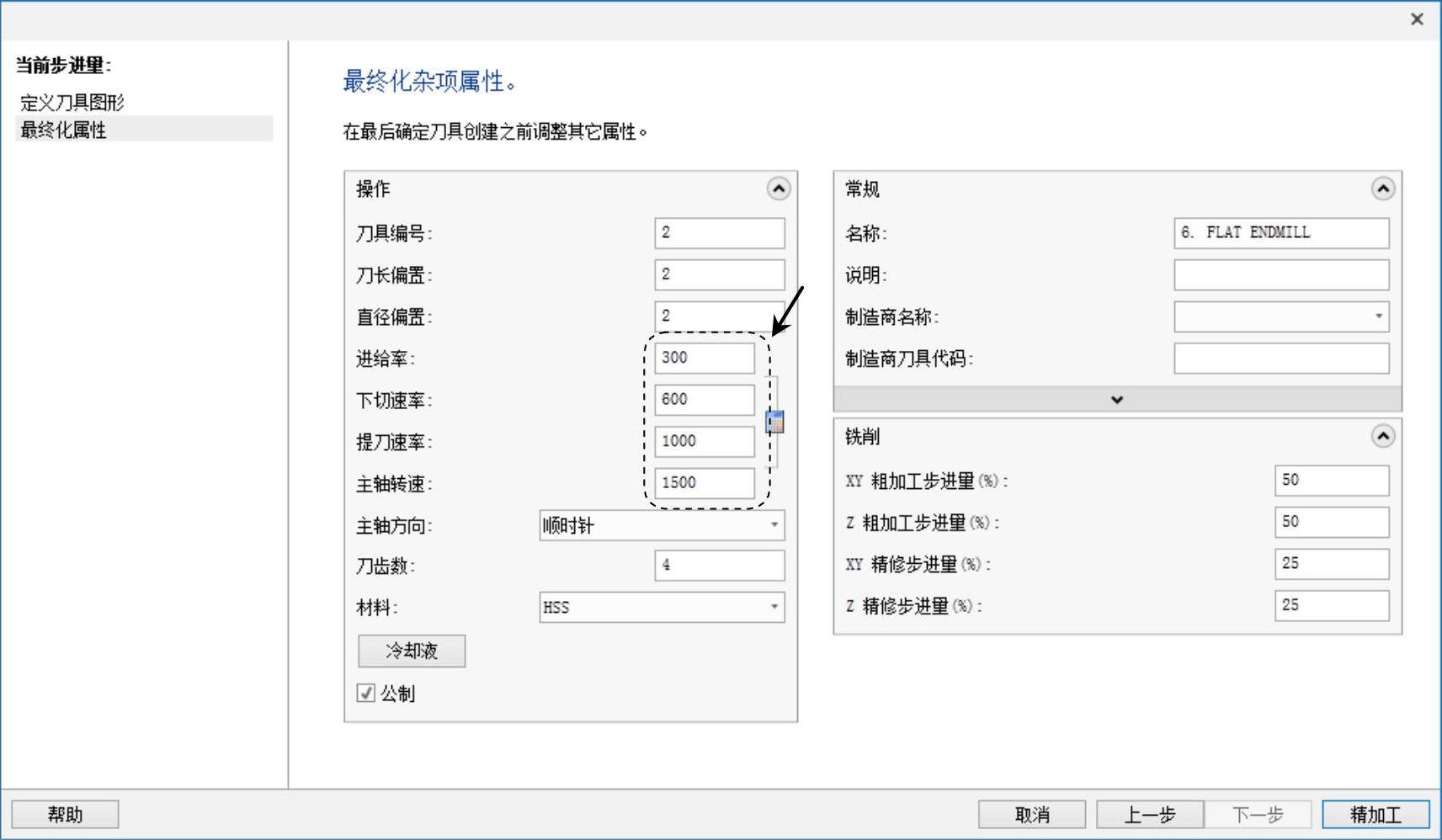

图4.8.25 设置刀具参数

（4）设置冷却方式。单击按钮，系统弹出“冷却液”对话框，在（切削液）下拉列表中选择选项，单击该对话框中的按钮，关闭“冷却液”对话框。(https://www.daowen.com)

Step6.单击“定义刀具”对话框中的按钮，完成刀具的设置，系统返回至“2D刀路-挖槽”对话框。

Step7.设置挖槽切削参数。在“2D刀路-挖槽”对话框的左侧节点列表中单击节点，切换到切削参数界面，在下拉列表中选取选项。

Step8.设置粗加工参数。单击节点，显示粗加工参数设置界面，设置图4.8.26所示的参数。

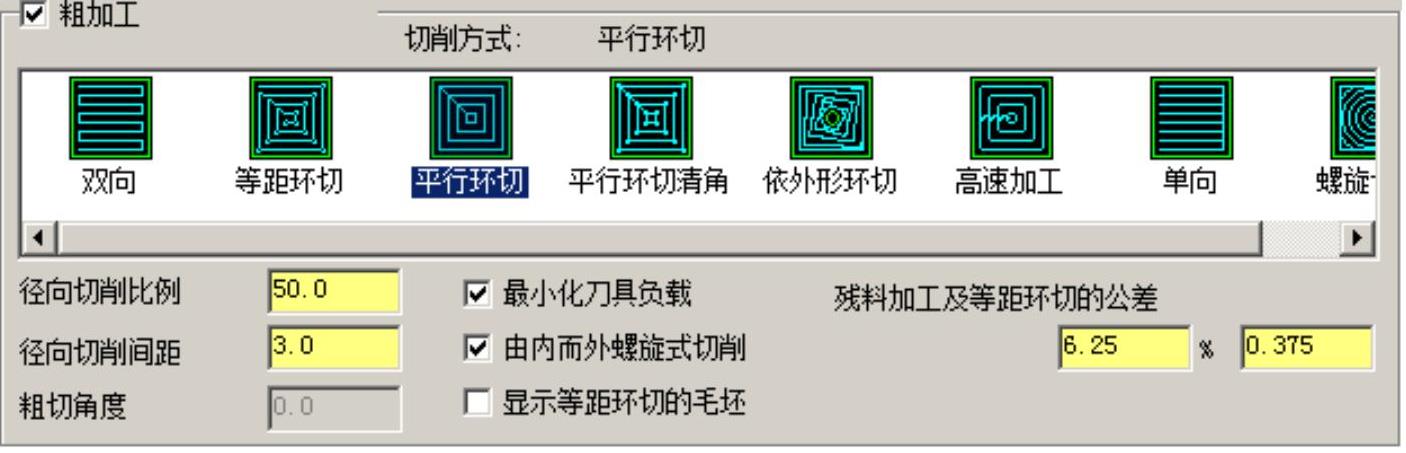

图4.8.26 “粗加工”参数设置界面

Step9.设置粗加工进刀模式。单击节点下的节点，显示粗加工进刀模式设置界面，选中单选项。

Step10.设置深度切削参数。单击节点，切换到深度切削参数界面，设置图4.8.27所示的参数。

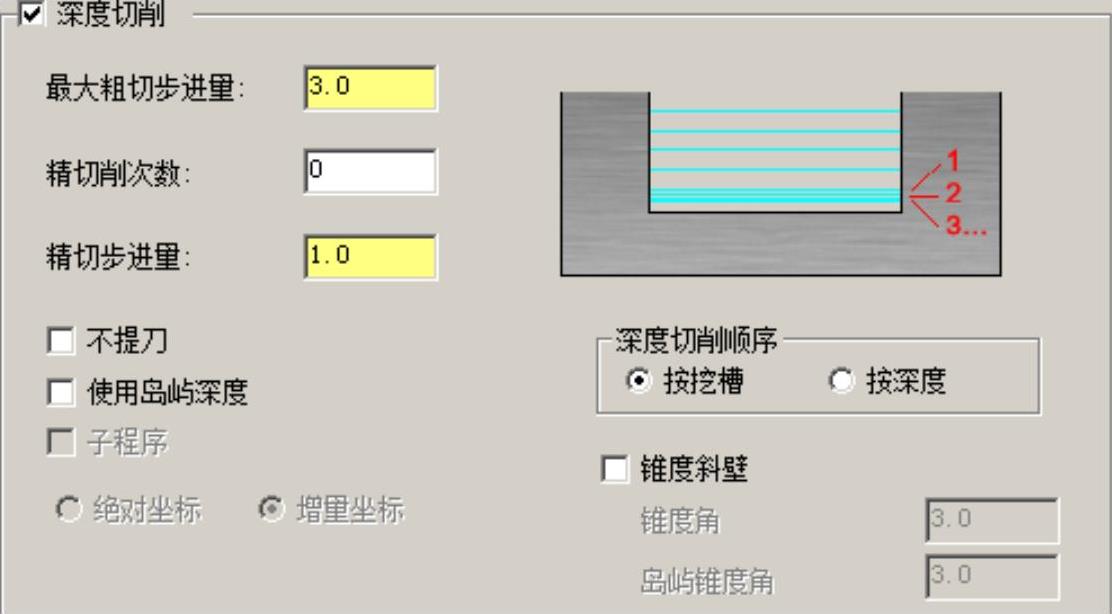

图4.8.27 “深度切削”设置界面

Step11.设置连接参数。单击节点，切换到共同参数界面，设置图4.8.28所示的参数。

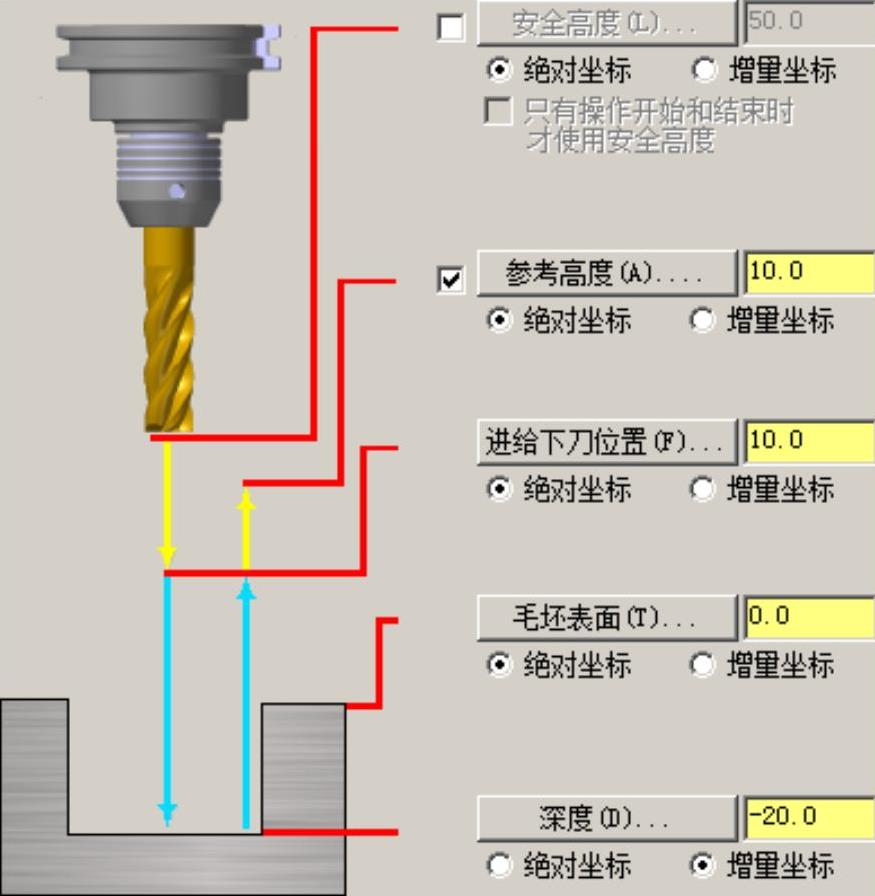

图4.8.28 “连接参数”设置界面

Step12.单击“2D刀路-挖槽”对话框中的按钮，完成加工参数的设置，此时系统将自动生成图4.8.29所示的刀具路径。
