开放曲面加厚技巧详解

曲面加厚功能可以将曲面进行偏置生成实体，并且生成的实体可以和已有的实体进行布尔运算。图6.7.1所示的曲面加厚的一般过程如下：

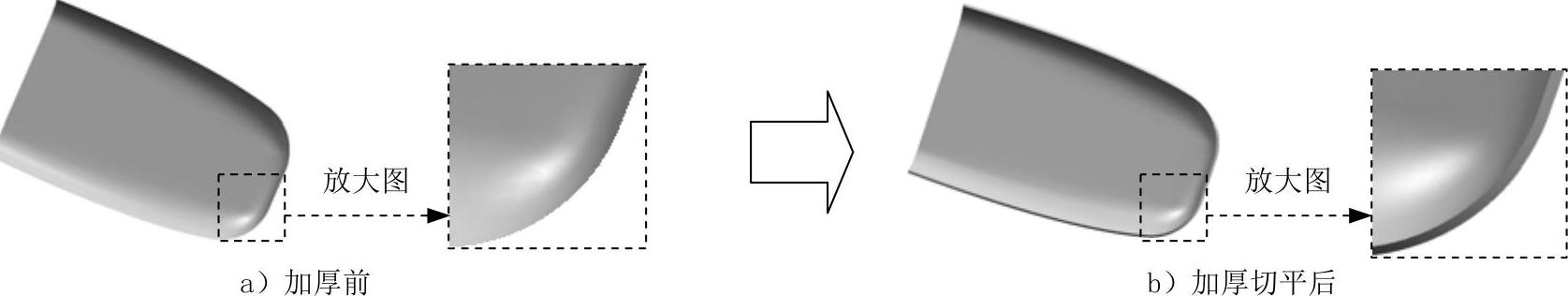

图6.7.1 曲面的加厚

Step1.打开文件D:\ugdc8.8\work\ch06.07\thicken.prt。

Step2.创建图6.7.2所示的曲面1。

（1）选择下拉菜单命令，系统弹出“通过曲线网格”对话框。

图6.7.2 创建曲面

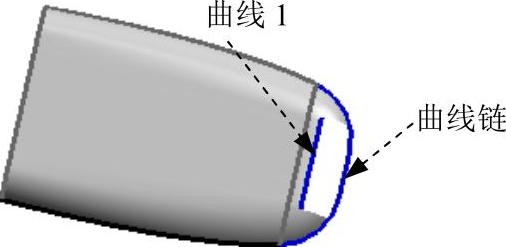

图6.7.3 选取主线串

（2）在绘图区选取图6.7.3所示的曲线1和曲线链为主曲线，分别单击鼠标中键确认，并再次单击鼠标中键完成主线串的选取；在图形区选取图6.7.4所示的曲线2和曲线3为交叉线曲串，分别单击鼠标中键确认。

图6.7.4 选取交叉曲线串

（3）定义约束面。在“通过曲线网格”对话框区域的下拉列表中选择选项，在绘图区选取图6.7.2所示的曲面2；在和的下拉列表中分别选择选项，分别在绘图区选取图6.7.2所示的曲面2。

（4）在“通过曲线网格”对话框中单击按钮，完成曲面的创建。

Step3.将曲面1与曲面2缝合。选择下拉菜单命令，系统弹出“缝合”对话框。在绘图区选取图6.7.5所示的曲面1为目标片体，选取图6.7.6所示的曲面2为刀具片体。单击按钮，完成缝合特征的创建。

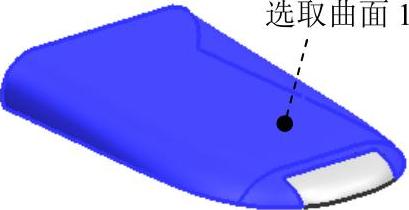

图6.7.5 选取目标片体(https://www.daowen.com)

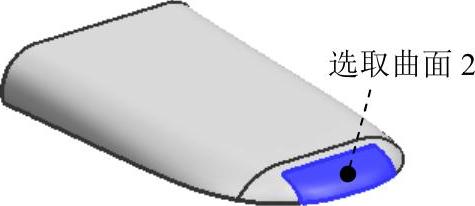

选取图6.7.6 选取刀具片体

Step4.选择下拉菜单命令，系统弹出“加厚”对话框。

Step5.在“加厚”对话框的文本框中输入1，其他参数采用系统默认设置值，在绘图区选取缝合后的曲面为加厚的面，定义ZC基准轴的反方向为加厚方向。单击按钮（或者单击鼠标中键）完成曲面加厚操作。

说明：曲面加厚完成后，它的剖面是不平整的，所以加厚后一般还需切平。

Step6.创建图6.7.7所示的一个拉伸特征模型，将模型一侧切平。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取YZ基准平面为草图平面，单击按钮。

②进入草图环境，绘制图6.7.8所示的截面草图。

③单击按钮，退出草图环境。

图6.7.7 拉伸特征

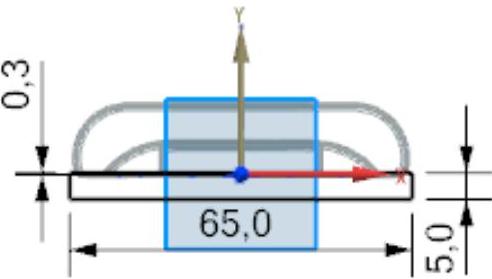

图6.7.8 绘制截面草图

（3）确定拉伸开始值和终点值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入﹣5；在区域下拉列表中选择选项，并在其下的文本框中输入120；在区域的下拉列表中选择选项，在绘图区选取加厚的实体特征为求差对象。

（4）单击“拉伸”对话框中的按钮，完成模型一侧的切平。
