如何进行模具分型设计？

Stage1.创建型芯

Step1.隐藏型腔分型面和滑块分型面。在特征树中选中和并右击，在系统弹出的快捷菜单中选择命令，将型腔分型面和滑块分型面隐藏，同时将草图、平面和轴系统隐藏。

Step2.切换工作台。选择下拉菜单命令。

Step3.激活产品。在特征树中双击，此时系统激活该产品。

Step4.加载工件。

（1）选择命令。选择下拉菜单命令，系统弹出“Define Insert”对话框。

（2）定义放置平面和点。在特征树中选择节点下的“xy平面”为放置平面。在型芯分型面上单击任意位置，然后在“Define Insert”对话框的文本框中输入数值-140，在文本框中输入数值0，在文本框中输入数值90。

（3）选择工件类型。在“Define Insert”对话框中单击按钮，在系统弹出的对话框中双击类型，然后在系统弹出的对话框中双击类型。

（4）定义工件参数。在“Define Insert”对话框中选择选项卡，然后在文本框中输入数值350，在文本框中输入数值120，在文本框中输入数值140，在文本框中输入数值0，其他参数接受系统默认设置值。

（5）在“Define Insert”对话框中单击选项卡的区域中的文本框，使其显示为。

（6）在“Define Insert”对话框中单击按钮，创建结果如图5.46所示。

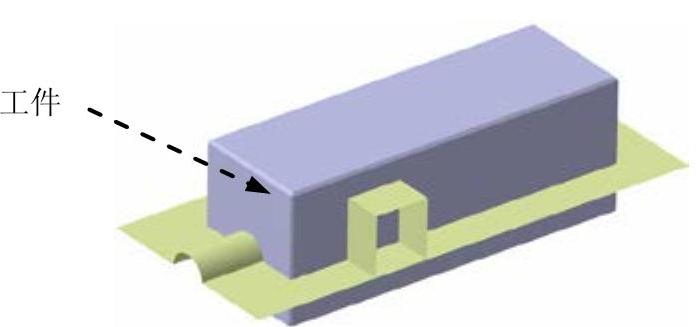

图5.46 加载工件

Step5.分割工件。

（1）激活产品。在特征树中双击，系统激活此产品。

（2）选择命令。在特征树中右击，在系统弹出的快捷菜单中选择命令，系统弹出“Split Definition”对话框。

（3）定义分割曲面。选取图5.47所示的型芯分型面，分割方向如图5.47所示，单击按钮。

Step6.隐藏型芯分型面。在特征树中右击，在系统弹出的快捷菜单中选择命令，将型芯分型面隐藏，结果如图5.48所示。

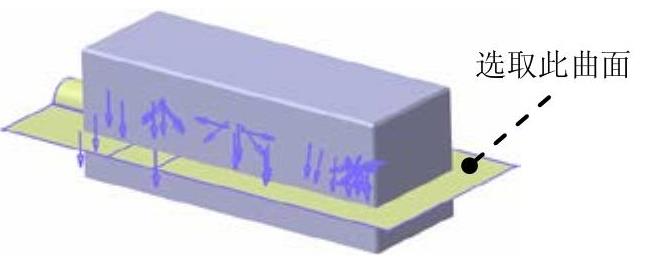

图5.47 选取特征

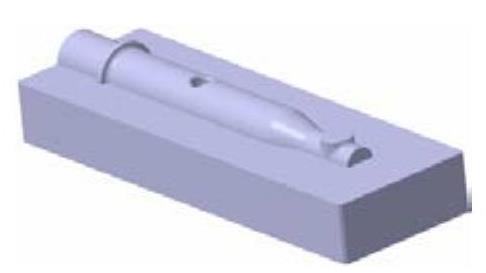

图5.48 型芯特征

说明：为了便于观察，在更改型芯透明度时，读者可在特征树中依次单击前的“+”号，然后右击，在系统弹出的快捷菜单中选择选项，在系统弹出的“属性”对话框中选择选项卡，然后在区域中通过移动滑块来调节型芯的透明度。

Step7.重命名型芯。在特征树中右击，在系统弹出的快捷菜单中选择选项；在系统弹出的“属性”对话框中选择选项卡，在区域的文本框和区域的文本框中均输入文件名“Core_part”，单击按钮，此时系统弹出“Warning”对话框，单击按钮，完成型芯的重命名。

Stage2.创建型腔

Step1.显示型腔分型面。在特征树中右击，在系统弹出的快捷菜单中选择命令，将型腔分型面显示出来。

Step2.隐藏型芯。在特征树中右击，在系统弹出的快捷菜单中选择命令，将型芯隐藏起来。

Step3.加载工件。

（1）选择命令。选择下拉菜单命令，系统弹出“Define Insert”对话框。

（2）定义放置平面和点。在特征树中选取节点下的“xy平面”为放置平面。在型腔分型面上单击任意位置，然后在“Define Insert”对话框的文本框中输入数值-140，在文本框中输入数值0，在文本框中输入数值90。

（3）选择工件类型。接受系统默认的选项设置。

（4）定义工件参数。在“Define Insert”对话框中选择选项卡，然后在文本框中输入数值350，在文本框中输入数值120，在文本框中输入数值140，在文本框中输入数值0，其他参数接受系统默认设置值。

（5）在“Define Insert”对话框中单击选项卡的区域中的文本框，使其显示为。

（6）在“Define Insert”对话框中单击按钮，创建结果如图5.49所示。

(https://www.daowen.com)

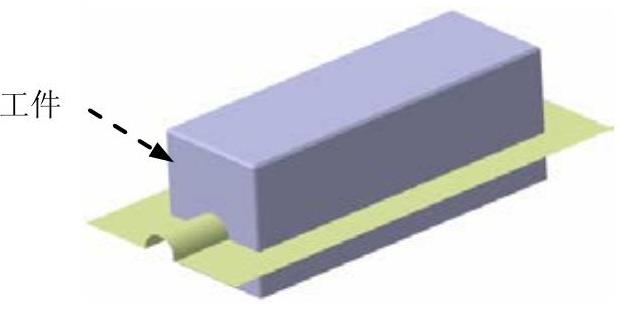

图5.49 加载工件

Step4.分割工件。

（1）激活产品。在特征树中双击，系统激活该产品。

（2）选择命令。在特征树中右击，在系统弹出的快捷菜单中选择命令，系统弹出“Split Definition”对话框。

（3）选取分割曲面。选取图5.50所示的型腔分型面，分割方向如图5.50所示，单击按钮。

Step5.隐藏型腔分型面。在特征树中右击，在系统弹出的快捷菜单中选择命令，将型腔分型面隐藏，结果如图5.51所示。

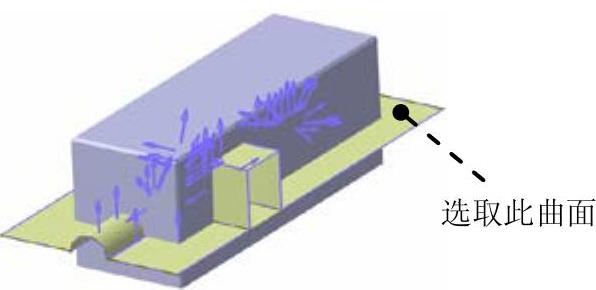

图5.50 选取特征

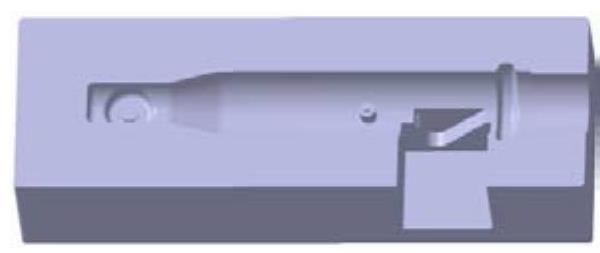

图5.51 型腔特征

Step6.重命名型腔。在特征树中右击，在系统弹出的快捷菜单中选取选项；在系统弹出的“属性”对话框中选择选项卡，在区域的文本框和区域的的文本框中均输入文件名“Cavity_part”，单击按钮，此时系统弹出“Warning”对话框，单击按钮，完成型腔的重新命名。

Stage3.创建滑块

Step1.显示滑块分型面。在特征树中右击，在系统弹出的快捷菜单中选择命令，将滑块分型面显示出来。

Step2.隐藏型腔。在特征树中右击，在系统弹出的快捷菜单中选择命令，将型腔隐藏起来。

Step3.加载工件。

（1）选择命令。选择下拉菜单命令，系统弹出“Define Insert”对话框。

（2）定义放置平面和点。在特征树中选择节点下的“xy平面”为放置平面。在滑块分型面上单击任意位置，然后在“Define Insert”对话框的文本框中输入数值-140，在文本框中输入数值0，在文本框中输入数值90。

（3）选择工件类型。接受系统默认的选项设置。

（4）定义工件参数。在“Define Insert”对话框中选择选项卡，然后在文本框中输入数值350，在文本框中输入数值120，在文本框中输入数值140，在文本框中输入数值0，其他参数接受系统默认设置值。

（5）在“Define Insert”对话框中单击选项卡区域中的文本框，使其显示为。

（6）在“Define Insert”对话框中单击按钮，创建结果如图5.52所示。

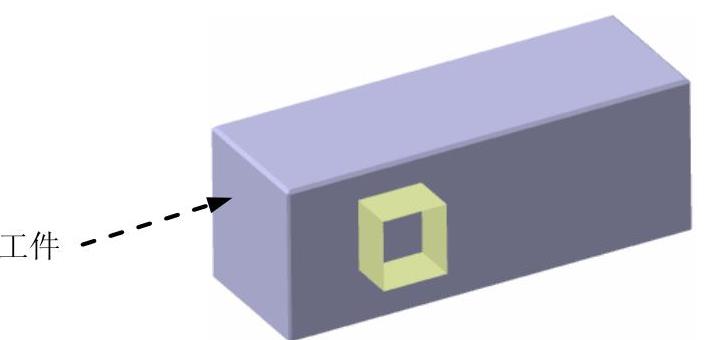

图5.52 加载工件

Step4.分割工件。

（1）激活产品。在特征树中双击，系统激活该产品。

（2）选择命令。在特征树中右击，在系统弹出的快捷菜单中选择命令，系统弹出“Split Definition”对话框。

（3）选取分割曲面。选取图5.53所示的滑块分型面，分割方向如图5.53所示（朝向滑块分型面内部），单击按钮。

Step5.隐藏滑块分型面。在特征树中右击，在系统弹出的快捷菜单中选择命令，将滑块分型面隐藏，结果如图5.54所示。

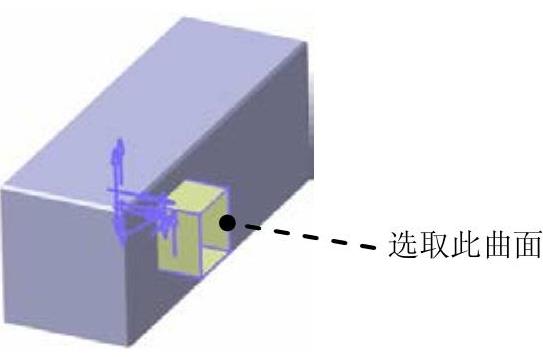

图5.53 选取特征

图5.54 滑块特征

Step6.重命名滑块。在特征树中右击，在系统弹出的快捷菜单中选择选项；在系统弹出的“属性”对话框中选择选项卡，分别在区域的文本框和区域的文本框中输入文件名“Slide_part”，单击按钮，此时系统弹出“Warning”对话框，单击按钮，完成滑块的重命名。
