创建滑块分型面技巧分享

下面的操作是创建零件display.prt模具的滑块分型曲面（图5.3.13），其操作过程如下。

Step1.单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”选项卡。

Step2.在系统弹出的“分型面”选项卡中的区域单击“属性”按钮，在图5.2.6所示的对话框中输入分型面名称slide_ps，单击对话框中的按钮。

Step3.通过曲面复制的方法，复制显示器上的三个内表面。

（1）为了方便选取图元，再次遮蔽坯料和分型面。

（2）将模型调整到图5.3.14所示的视图方位，先将鼠标指针移至模型中的目标位置，即图5.3.14中显示器内表面的附近，按住Ctrl键，选取图5.3.14所示的三个曲面。

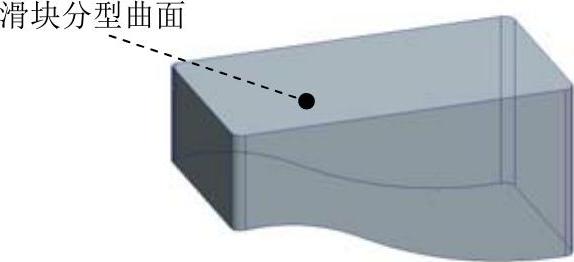

图5.3.13 创建滑块分型曲面

图5.3.14 选取显示器的三个内表面

（3）单击功能选项卡区域中的“复制”按钮。

（4）单击功能选项卡区域中的“粘贴”按钮，系统弹出操控板。

（5）填补复制曲面上的破孔。在操控板中单击按钮，在“选项”界面选中单选项，在系统的提示下，按住Ctrl键，分别选取图5.3.15中的三个内表面。

（6）填补复制曲面2与曲面3之间的破孔。按住Ctrl键，选取图5.3.16所示的八条边线。

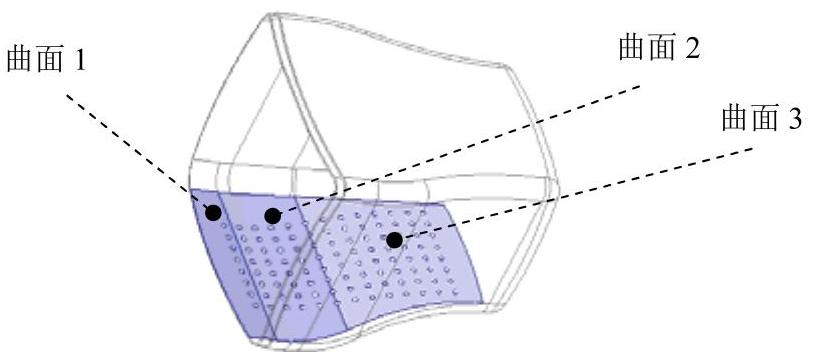

图5.3.15 选取显示器的三个内表面

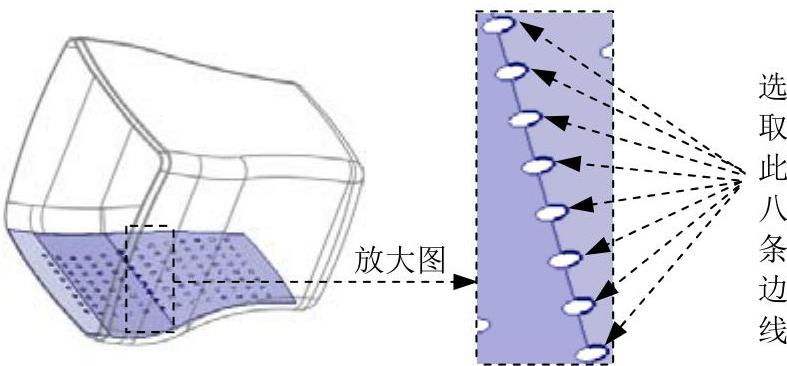

图5.3.16 填补曲面与曲面之间的破孔

（7）单击操控板中的按钮。

Step4.用拉伸的方法创建曲面。

（1）将坯料和分型面遮蔽取消。

（2）单击功能选项卡区域中的按钮，此时系统弹出“拉伸”操控板。(https://www.daowen.com)

（3）定义草绘截面放置属性。右击，从弹出的快捷菜单中选择命令，在系统的提示下，选取图5.3.17所示的坯料表面1为草绘平面，接受图5.3.17中默认的箭头方向为草绘视图方向，然后选取图5.3.17所示的坯料表面2为参考平面，方向为。

（4）绘制截面草图。进入草绘环境后，选取MAIN_PARTING_PLN基准平面和MOLD_RIGHT基准平面为草绘参考，截面草图如图5.3.18所示。完成特征截面的绘制后，单击“草绘”选项卡中的“确定”按钮。

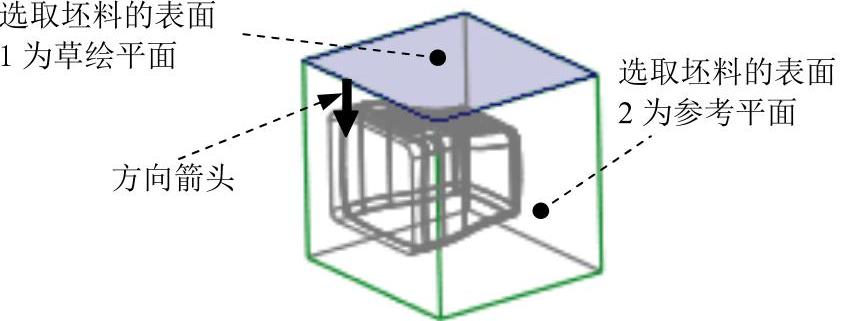

图5.3.17 定义草绘平面

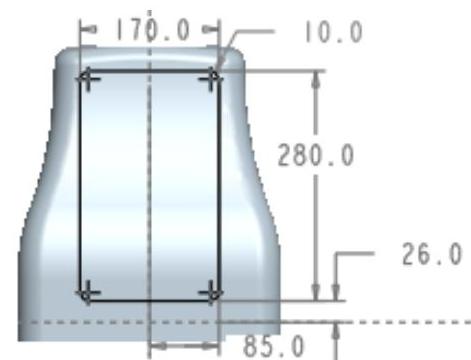

图5.3.18 截面草图

注意：截面草图中的四个圆角半径相等。

（5）设置拉伸属性。

①在操控板中选取深度类型（到选定的）。

②采用“列表选取”的方法，选取Step3中创建的复制面组为终止面（可由列表选取，面组名称为）。拉伸方向如图5.3.17所示。

③在操控板中单击按钮，在“选项”界面中选中复选框。

（6）在操控板中单击按钮，完成特征的创建。

Step5.将前面的复制面组与拉伸面组进行合并。

（1）按住Ctrl键，选取Step3创建的复制面组和Step4创建的拉伸面组。

（2）单击功能选项卡区域中的“合并”按钮，此时系统弹出“合并”操控板。

（3）在模型中选取要合并的面组的侧，如图5.3.19所示。

（4）在操控板中单击按钮，在“选项”界面中选中单选项。

（5）单击按钮，预览合并后的面组，确认无误后，单击按钮。

注意：合并面组时，若先选择拉伸面组，再选择复制面组，则合并后的面组将不能进行重定义。

Step6.在“分型面”选项卡中单击“确定”按钮，完成分型面的创建。
