如何分割滑块体积块？

Stage1.分割滑块体积块1

Step1.选择功能选项卡区域中的命令，系统弹出“分割体积块”菜单。

Step2.在系统弹出的菜单中选择命令，此时系统弹出“搜索工具”对话框。

Step3.在系统弹出的“搜索工具”对话框中单击列表中的体积块，然后单击按钮，将其加入到列表中，再单击按钮。

Step4.定义分割对象。

（1）选取Task5创建的滑块体积块1为分割对象，单击“选择”对话框中的按钮，系统弹出“岛列表”菜单。

（2）在弹出的菜单中选中复选框，选择命令。

说明：在系统弹出的“岛列表”菜单中，有和两个岛。将鼠标指针移至岛菜单中这两个选项，模型中相应的体积块会加亮，这样很容易发现：代表的是上模（upper_vol）体积块被第一个滑块的体积块减掉所剩余的部分；代表第一个滑块的体积块。

Step5.在“分割”对话框中单击按钮。(https://www.daowen.com)

Step6.此时，系统弹出“属性”对话框，在该对话框中单击按钮，着色后的模型如图6.4.40所示，然后在对话框中输入名称slide_vol_1，单击按钮。

Stage2.分割滑块体积块2、3和4

参考Stage1，分别分割滑块体积块2、3和4。将滑块体积块2、3和4分别命名为slide_vol_2、slide_vol_3和slide_vol_4，结果如图6.4.41所示。

图6.4.40 着色后的滑块体积块1

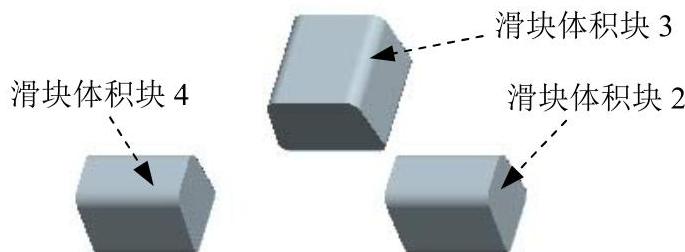

图6.4.41 着色后的滑块体积块2、3和4
