如何修改体积块的名称

Stage1.修改下模型腔体积块的名称

Step1.着色查看要改名的下模型腔体积块LOWER_MOLD。

（1）单击功能选项卡区域中的“着色”按钮。

（2）系统弹出“搜索工具”对话框，在列表中选取LOWER_MOLD列表项，然后单击按钮，将其加入到列表中，再单击按钮。

（3）系统显示着色后的下模型腔体积块（图9.1.5），在菜单（图9.1.6）中选择命令。

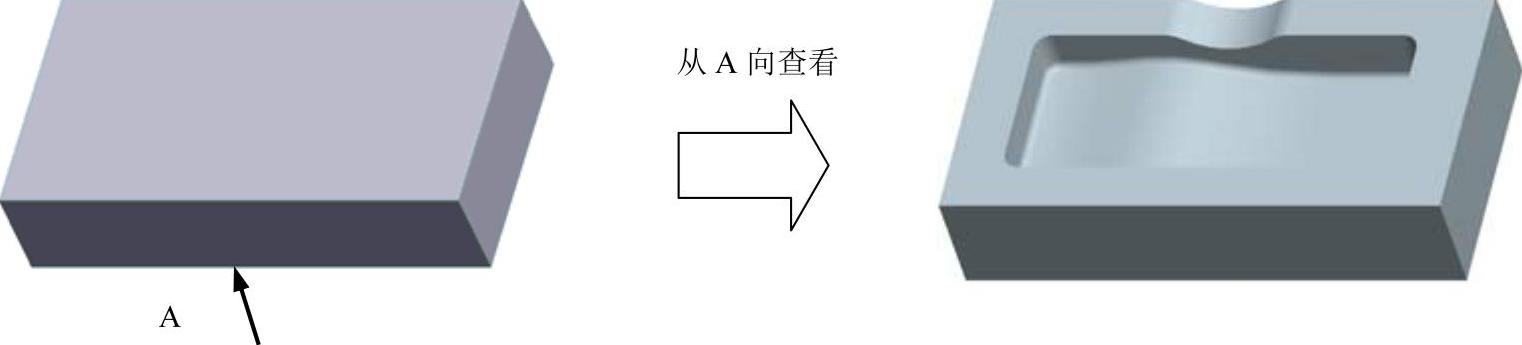

图9.1.5 着色后的下模型腔体积块

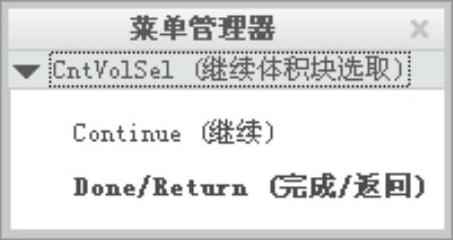

图9.1.6 “继续体积块选取”菜单

Step2.修改下模型腔体积块LOWER_MOLD的名称。

（1）在模型树中选取选项，然后选择功能选项卡区域中的命令，此时系统弹出“属性”对话框。

（2）在“属性”对话框中输入新名称DOWN_MOLD，单击对话框中的按钮。(https://www.daowen.com)

Stage2.修改上模型腔体积块UPPER_MOLD的名称

Step1.着色查看上模型腔体积块UPPER_MOLD。

（1）单击功能选项卡区域中的“着色”按钮。

（2）在弹出的“搜索工具”对话框中选取要着色的体积块UPPER_MOLD，着色后的UPPER_MOLD如图9.1.7所示。

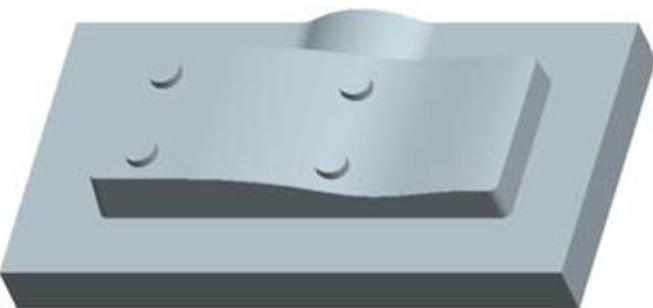

图9.1.7 着色后的上模型腔体积块

（3）在菜单中选择命令。

Step2.修改上模型腔体积块UPPER_MOLD的名称。

（1）在模型树中选取选项，然后选择功能选项卡区域中的命令，此时系统弹出“属性”对话框。

（2）在“属性”对话框中输入新名称UP_MOLD，然后单击对话框中的按钮。

Step3.选择下拉菜单命令，保存文件。
