流道创建范例示范

在图8.1.11所示的浇注系统中，浇道和浇口仍然采用实体切削的方法设计，而主流道和支流道则采用Pro/MoldDesign提供的流道命令创建，操作过程按以下说明进行。

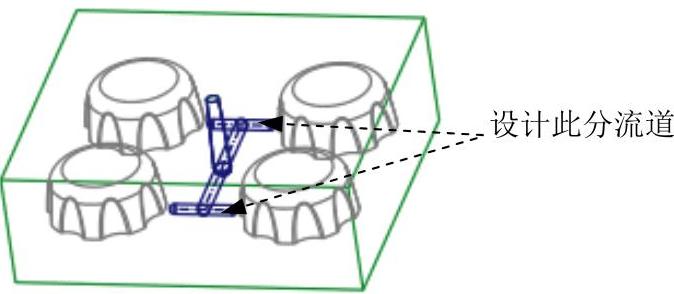

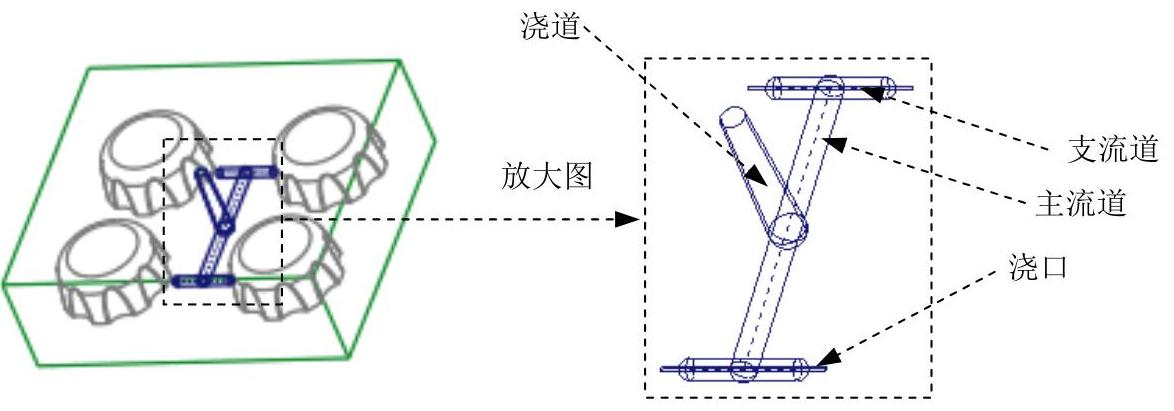

图8.1.11 浇注系统

Task1.打开模具模型

Step1.设置工作目录。选择下拉菜单命令，将工作目录设置至D:\creo3.3\work\ch08.01.03。

Step2.打开文件cap_mold.asm，将显示调整到无隐线状态。

Step3.设置模型树的过滤器。

（1）在模型树界面中选择命令。

（2）在弹出的对话框中选中、复选框，并单击按钮。

Task2.创建三个基准平面

Stage1.创建图8.1.12所示的第一个基准平面

Step1.创建图8.1.13所示的基准点APNT0。

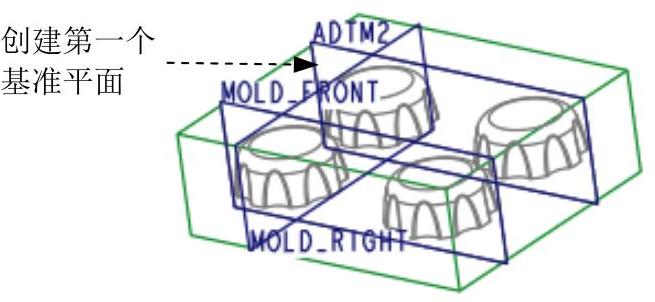

图8.1.12 创建第一个基准平面

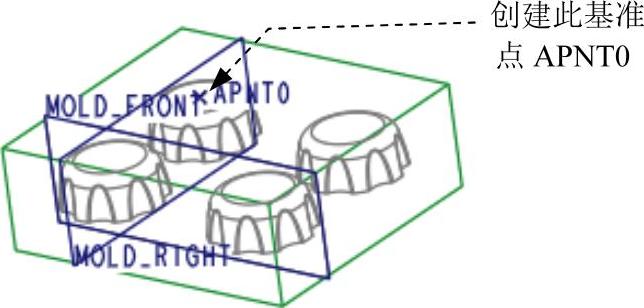

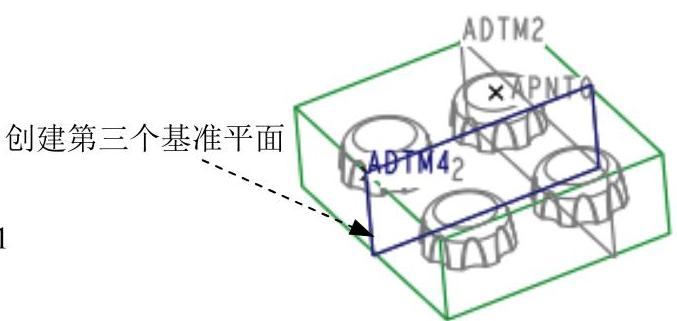

图8.1.13 创建基准点APNT0

（1）单击功能选项卡区域中的按钮。

（2）在图8.1.14中选取参考模型上表面的边线。

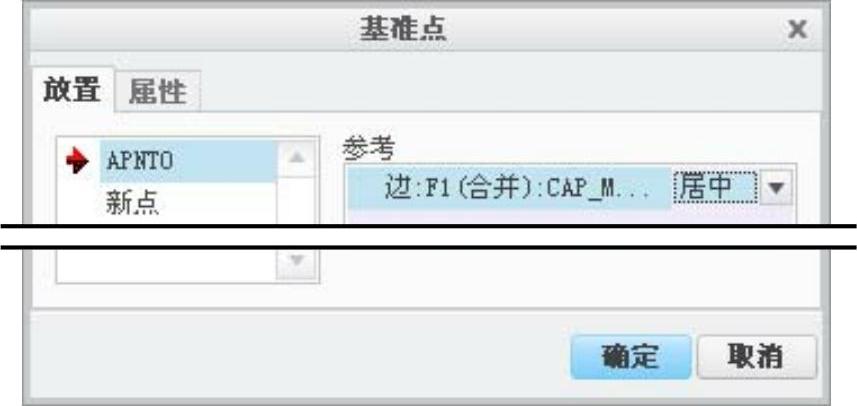

（3）在图8.1.15所示的“基准点”对话框的下拉列表中选择选项。

（4）在“基准点”对话框中单击按钮。

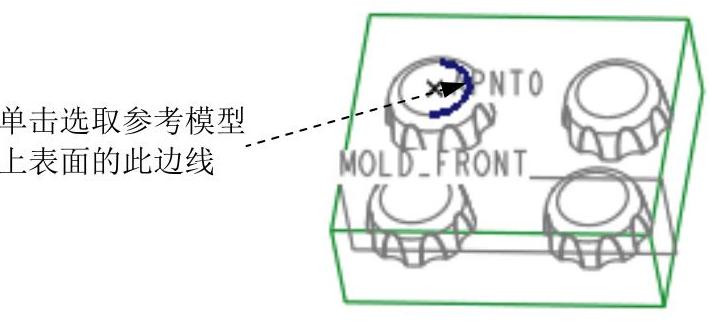

图8.1.14 创建基准点

图8.1.15 “基准点”对话框

Step2.穿过基准点APNT0，创建图8.1.12所示的基准平面ADTM2，操作过程如下。

（1）单击功能选项卡区域中的“平面”按钮。

（2）在图8.1.16中选取基准点APNT0。

（3）按住Ctrl键，选择图8.1.16所示的坯料表面。

（4）在“基准平面”对话框中单击按钮。

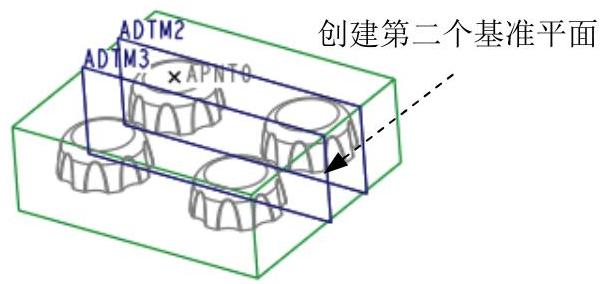

Stage2.创建图8.1.17所示的第二个基准平面

Step1.创建图8.1.18所示的基准点APNT1。

（1）单击功能选项卡区域中的按钮。

（2）在图8.1.18中选取坯料的边线。

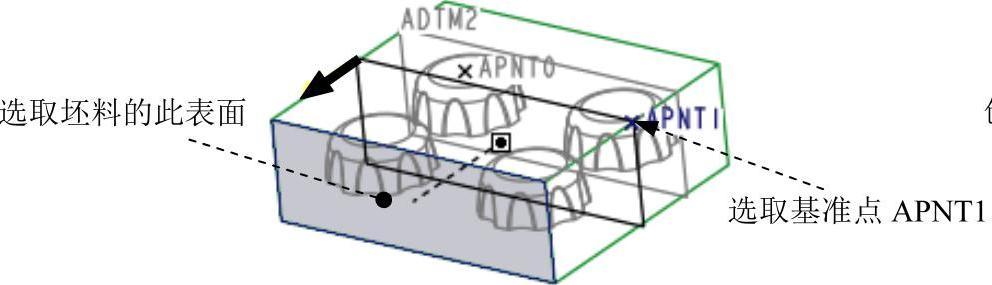

图8.1.16 操作过程

图8.1.17 创建第二个基准平面

（3）在图8.1.19所示的“基准点”对话框中，先选择基准点的定位方式，然后在左边的文本框中输入基准点的定位数值（比率系数）0.5。

（4）在“基准点”对话框中单击按钮。

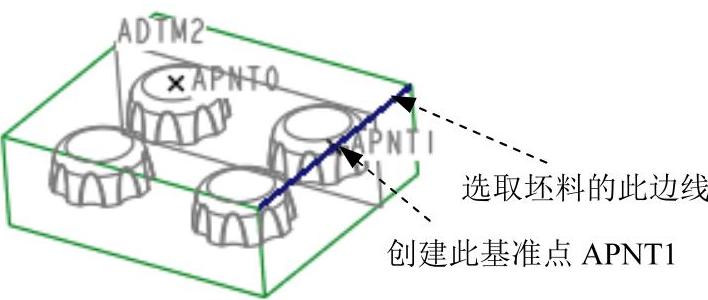

图8.1.18 创建基准点APNT1

图8.1.19 “基准点”对话框

Step2.穿过基准点APNT1，创建图8.1.17所示的基准平面ADTM3。操作过程如下。

（1）单击功能选项卡区域中的“平面”按钮。

（2）在图8.1.20中选取基准点APNT1。

（3）按住Ctrl键，选取图8.1.20所示的坯料表面。

（4）在“基准平面”对话框中单击按钮。

Stage3.创建图8.1.21所示的第三个基准平面

图8.1.20 操作过程

图8.1.21 创建第三个基准平面

Step1.创建图8.1.22所示的基准点APNT2。

（1）单击功能选项卡区域中的按钮。

（2）在图8.1.22中选取坯料的边线。

（3）在“基准点”对话框中，先选择基准点的定位方式，然后在左边的文本框中输入基准点的定位数值（比率系数）0.5。

（4）在“基准点”对话框中单击按钮。

Step2.穿过基准点APNT2，创建图8.1.21所示的基准平面ADTM4。操作过程如下。

（1）单击功能选项卡区域中的“平面”按钮。

（2）在图8.1.23中选取基准点APNT2。

（3）按住Ctrl键，选取图8.1.23所示的坯料表面。

（4）在“基准平面”对话框中单击按钮。

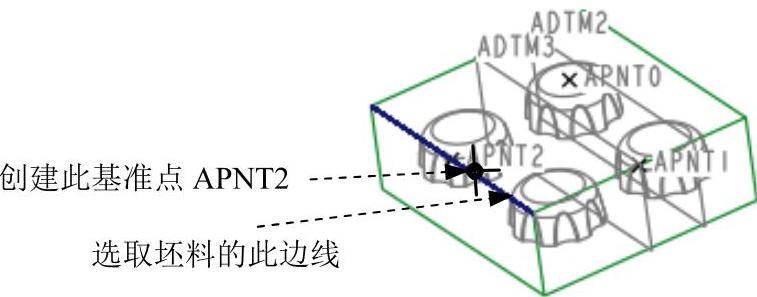

图8.1.22 创建基准点APNT2

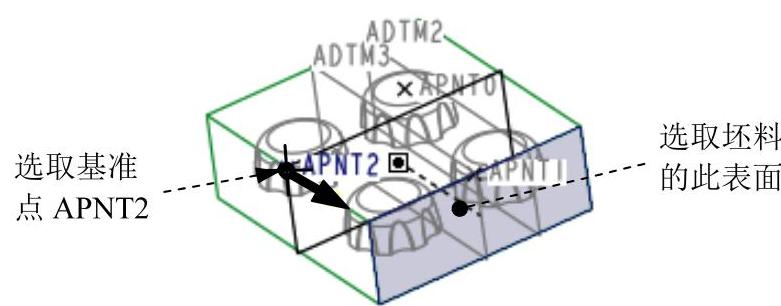

图8.1.23 操作过程

Task3.浇道的设计（图8.1.24）

Stage1.隐藏基准平面

为了使屏幕简洁，可以将暂时不用的基准平面隐藏起来，操作方法如下。

Step1.在图8.1.25所示的模型树中右击MOLD_RIGHT，然后从弹出的快捷菜单中选择命令。

Step2.用同样的方法隐藏MOLD_FRONT基准平面、ADTM1基准平面和ADTM2基准平面。

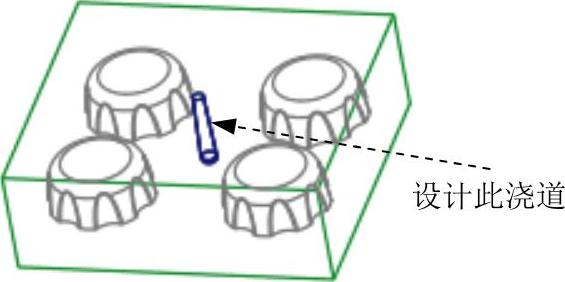

图8.1.24 浇道的设计

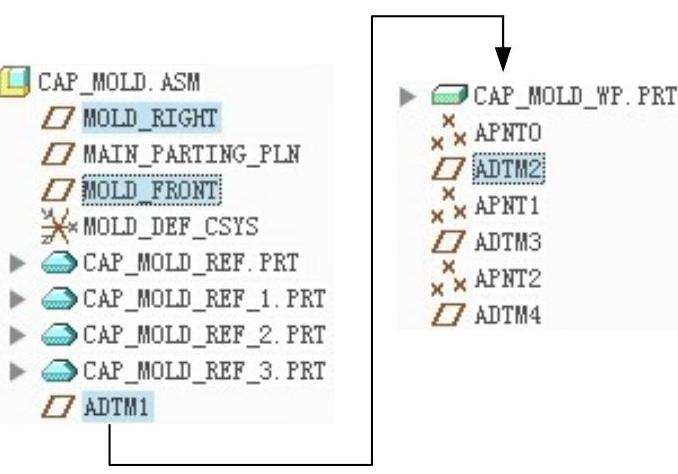

图8.1.25 模型树(https://www.daowen.com)

Stage2.创建浇道

Step1.创建一个旋转特征作为浇道。

（1）单击功能选项卡区域中的按钮，此时出现“旋转”操控板。

（2）定义草绘截面放置属性。右击，从快捷菜单中选择命令。草绘平面为ADTM3基准平面，草绘平面的参考平面为ADTM4基准平面，草绘平面的参考方位是。单击按钮，至此系统进入截面草绘环境。

（3）进入截面草绘环境后，选取MAIN_PARTING_PLN基准平面、ADTM4基准平面和图8.1.26所示的坯料边线为草绘参考，绘制图8.1.26所示的截面草图。完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

（4）特征属性。旋转角度类型为，旋转角度为360。。

（5）单击操控板中的按钮，完成特征的创建。

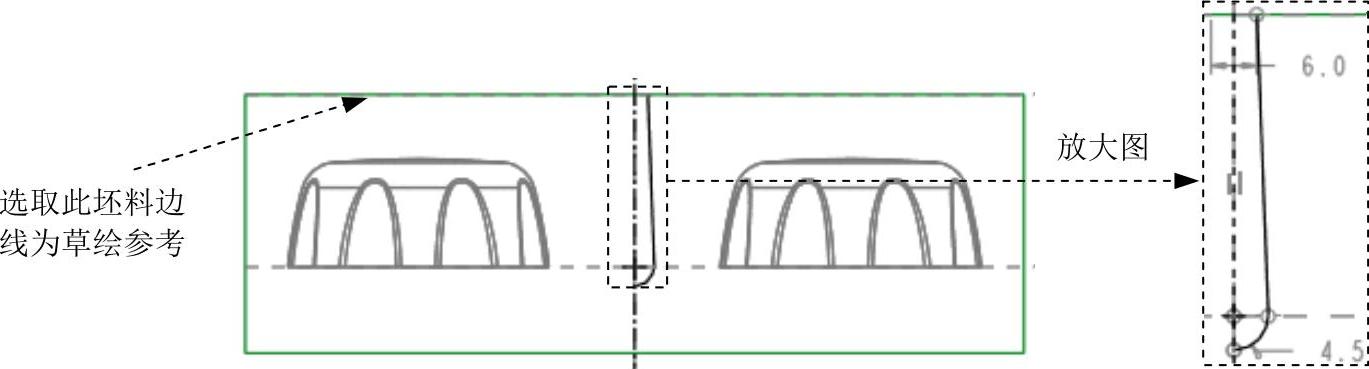

图8.1.26 截面草图

Task4.主流道的设计（图8.1.27）

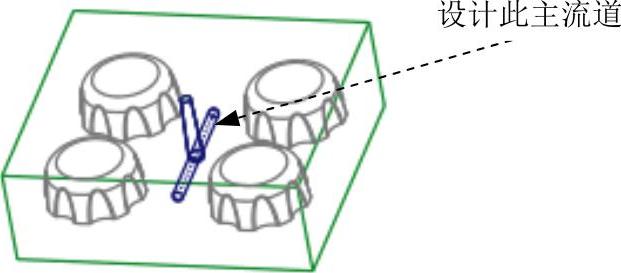

图8.1.27 主流道的设计

Stage1.隐藏和显示基准平面

为了使屏幕简洁，可以将暂时不用的基准平面隐藏起来，然后显示需要的基准平面，操作方法如下。

Step1.隐藏ADTM3基准平面。在模型树中右击ADTM3基准平面，然后从弹出的快捷菜单中选择命令。

Step2.显示基准平面。

（1）显示MOLD_FRONT基准平面。在模型树中右击MOLD_FRONT基准平面，然后从弹出的快捷菜单中选择命令。

（2）用同样的方法显示ADTM2基准平面。

Stage2.创建主流道

Step1.单击功能选项卡区域中的按钮，系统会弹出“流道”对话框和“形状”菜单管理器。

Step2.在系统弹出的菜单中选择命令。

Step3.定义流道的直径。在系统的提示下，输入直径值6，然后按回车键。

Step4.在菜单中选择命令，在菜单中选择命令。

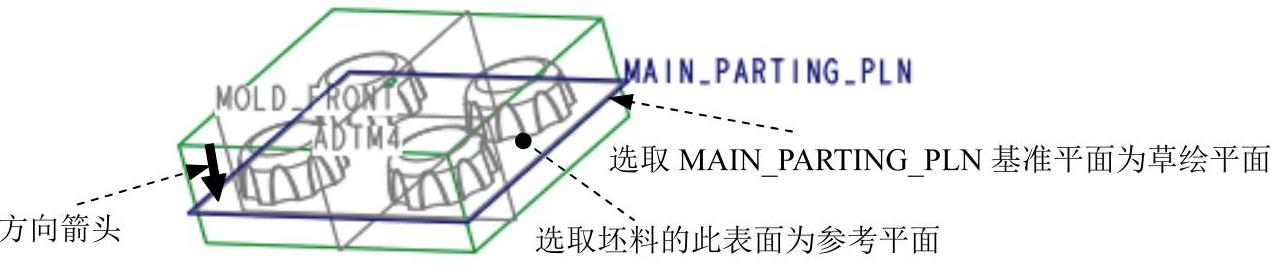

Step5.草绘平面。在系统的提示下，选取图8.1.28所示的MAIN_PARTING_PLN基准平面为草绘平面。在菜单中选择命令，即接受图8.1.28中的箭头方向为草绘的方向。在菜单中选择命令，选取图8.1.28所示的坯料表面为参考平面。

图8.1.28 定义草绘平面

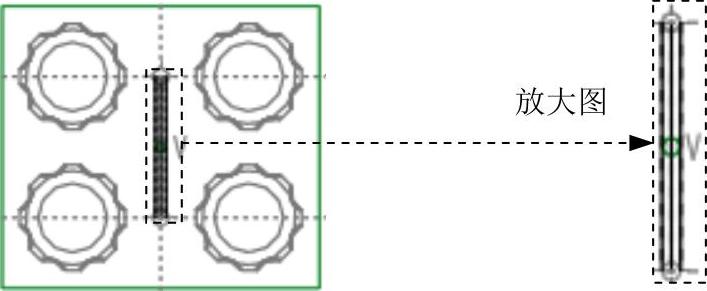

Step6.绘制截面草图。进入草绘环境后，选取MOLD_FRONT基准平面、ADTM2基准平面和ADTM4基准平面为草绘参考，绘制图8.1.29所示的截面草图（即一条中间线段）。完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

Step7.定义相交元件。在系统弹出的“相交元件”对话框中按下按钮，选中复选框，然后单击按钮。

Step8.单击“流道”对话框中的按钮，再单击“重画”命令按钮，预览所创建的“流道”特征，然后单击按钮完成操作。

Task5.分流道的设计（图8.1.30）

Step1.单击功能选项卡区域中的按钮，系统会弹出“流道”对话框和“形状”菜单管理器。

图8.1.29 截面草图

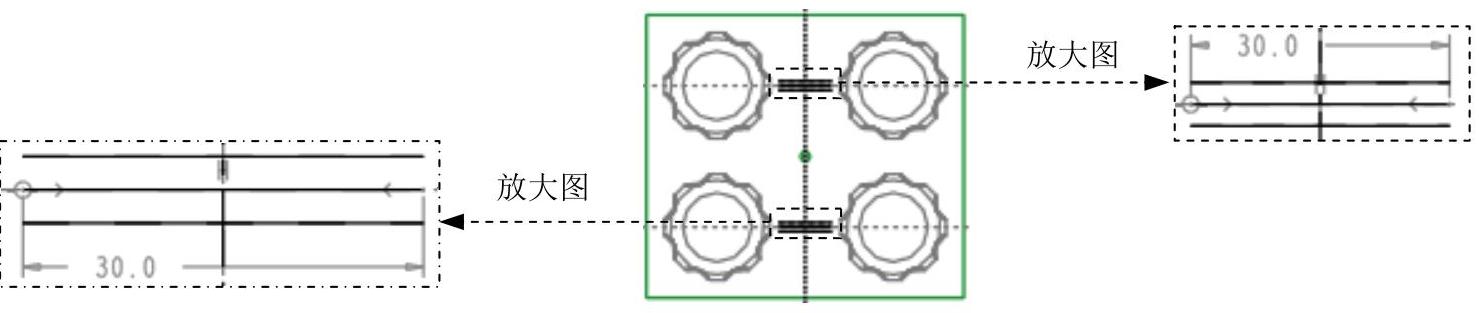

图8.1.30 分流道的设计

Step2.在系统弹出的菜单中选择命令。

Step3.定义流道的直径。在系统的提示下，输入直径值5，然后按回车键。

Step4.在菜单中选择命令，在菜单中选择命令。

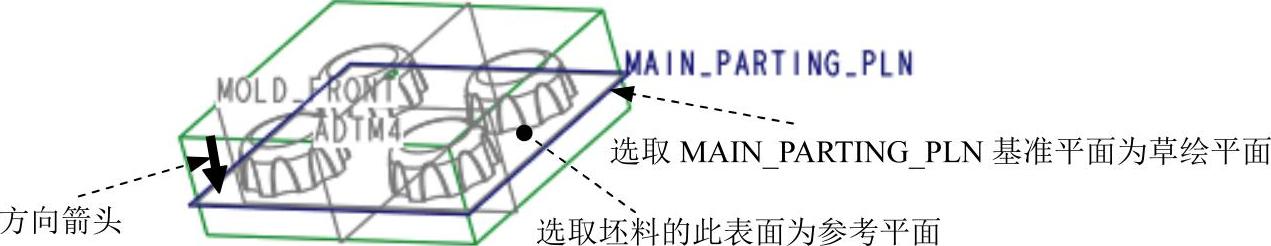

Step5.草绘平面。执行命令后，在系统的提示下，选取图8.1.31所示的MAIN_PARTING_PLN基准平面为草绘平面。在菜单中选择命令，即接受图8.1.31中的箭头方向为草绘的方向。在菜单中选择命令，选取图8.1.31所示的坯料表面为参考平面。

图8.1.31 定义草绘平面

Step6.绘制截面草图。进入草绘环境后，选取MOLD_FRONT基准平面、ADTM2基准平面和ADTM4基准平面为草绘参考，绘制图8.1.32所示的截面草图（即中间线段）。完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

图8.1.32 截面草图

Step7.定义相交元件。在“相交元件”对话框中选中复选框，然后单击按钮。

Step8.单击“流道”对话框中的按钮，再单击“重画”命令按钮，预览所创建的“流道”特征，然后单击按钮完成操作。

Task6.浇口的设计（图8.1.33）

Stage1.隐藏和显示基准平面

为了使屏幕简洁，可以将暂时不用的基准平面隐藏起来，操作方法如下。

Step1.隐藏MOLD_FRONT基准平面。在模型树中右击MOLD_FRONT基准平面，然后从弹出的快捷菜单中选择命令。

Step2.用同样的方法隐藏ADTM2基准平面。

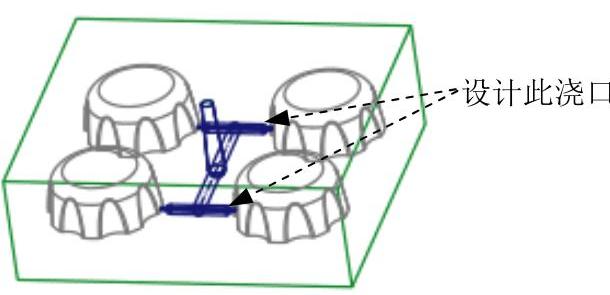

Stage2.创建图8.1.34所示的第一个浇口

图8.1.33 浇口的设计

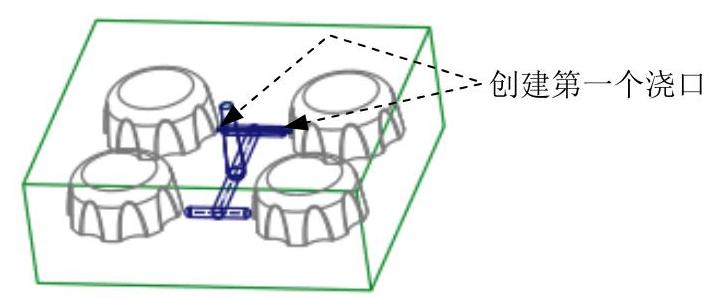

图8.1.34 创建第一个浇口

Step1.单击功能选项卡区域中的按钮，此时出现“拉伸”操控板。

Step2.创建拉伸特征。

（1）在出现的操控板中，确认“实体”按钮被按下。

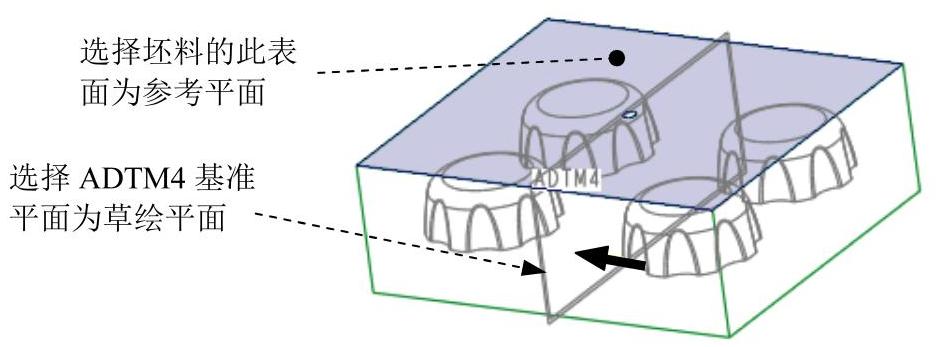

（2）定义草绘属性。右击，从快捷菜单中选择命令。草绘平面为ADTM4基准平面，草绘平面的参考平面为图8.1.35所示的坯料表面，草绘平面的参考方位为。单击按钮，至此系统进入截面草绘环境。

图8.1.35 定义草绘平面

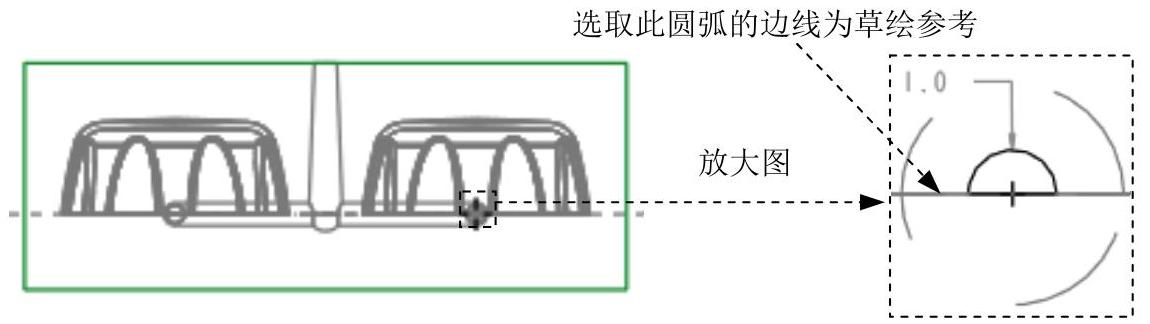

（3）进入截面草绘环境后，选取图8.1.36所示的圆弧的边线和MAIN_PARTING_PLN基准平面为草绘参考，绘制图8.1.36所示的截面草图。完成特征截面后，单击“草绘”操控板中的“确定”按钮。

图8.1.36 截面草图

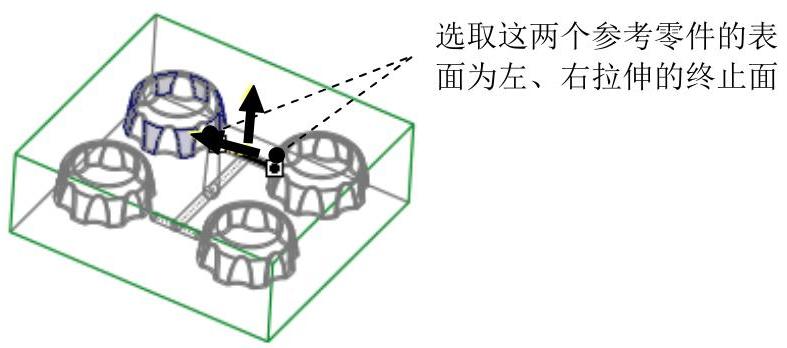

（4）在操控板中单击按钮，在弹出的界面中，选取双侧的深度选项均为（至曲面），然后选取图8.1.37所示的参考零件的表面为左、右拉伸的终止面。

（5）单击操控板中的按钮，完成特征创建。

Stage3.创建图8.1.38所示的第二个浇口

详细操作步骤参见Stage2。

图8.1.37 选取拉伸的终止面

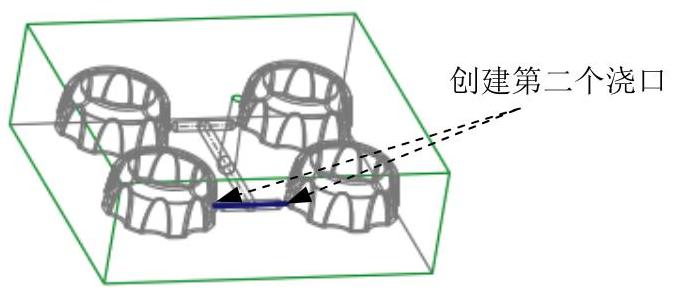

图8.1.38 创建第二个浇口

保存设计结果。
