如何创建流道（Runner）步骤详解

Step1.创建图2.6.6所示的基准平面ADTM2，该基准平面将在后面作为流道特征的草绘平面。在功能选项卡中单击“平面”按钮，系统弹出“基准平面”对话框，选取图2.6.3所示的参考件的顶面为参考平面，然后输入偏距值2.0，单击对话框中的按钮。

Step2.创建一个拉伸特征作为分流道。

（1）单击功能选项卡区域中的按钮，在操控板中，确认“实体”按钮被按下。

（2）在绘图区右击，从快捷菜单中选择命令，选取ADTM2基准平面为草绘平面，图2.6.7所示的坯料表面为参考平面，方向为，单击按钮，系统进入截面草绘环境。

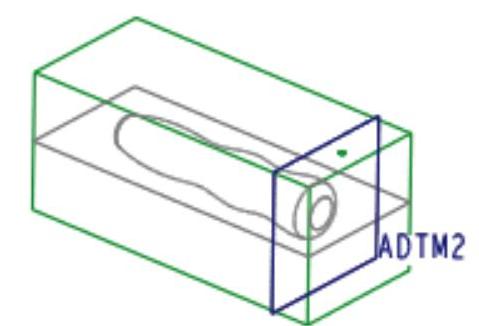

图2.6.6 创建基准平面ADTM2

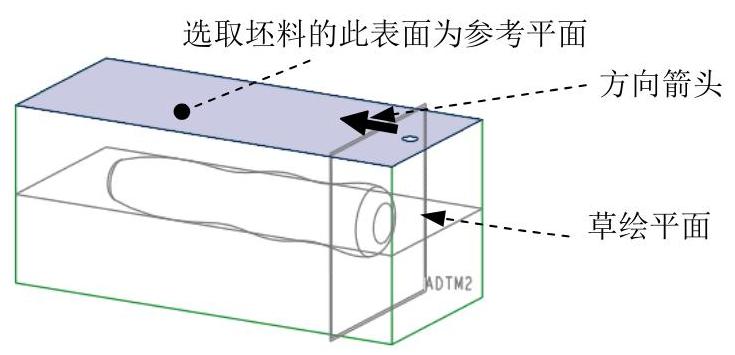

图2.6.7 定义草绘平面

（3）进入草绘环境后，选取MAIN_PARTING_PLN和MOLD_RIGHT基准平面为草绘参考，绘制图2.6.8所示的截面草图，完成绘制后，单击“草绘”操控板中的“确定”按钮。

（4）在操控板中，选取深度选项为（至曲面），然后选取图2.6.9所示的基准平面ADTM1为拉伸终止面。

（5）单击操控板中的按钮，完成特征创建。

(https://www.daowen.com)

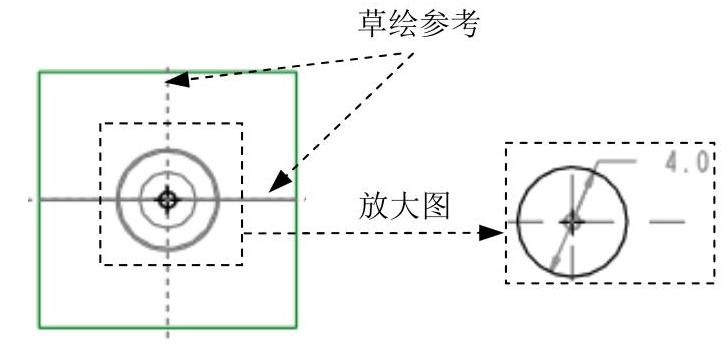

图2.6.8 截面草图

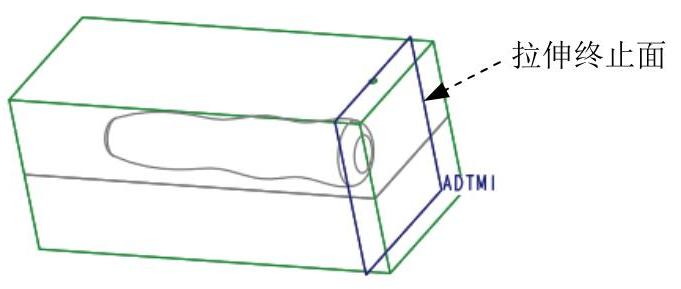

图2.6.9 选取拉伸的终止面

Step3.创建一个拉伸特征作为浇口。单击功能选项卡区域中的按钮，选取ADTM2基准平面为草绘平面，图2.6.10所示的坯料表面为参考平面，方向为，单击按钮，选取MAIN_PARTING_PLN和MOLD_RIGHT基准平面为草绘参考，绘制图2.6.11所示的截面草图，选取深度类型为，选取图2.6.12所示的面为终止面。单击按钮，完成拉伸特征的创建。

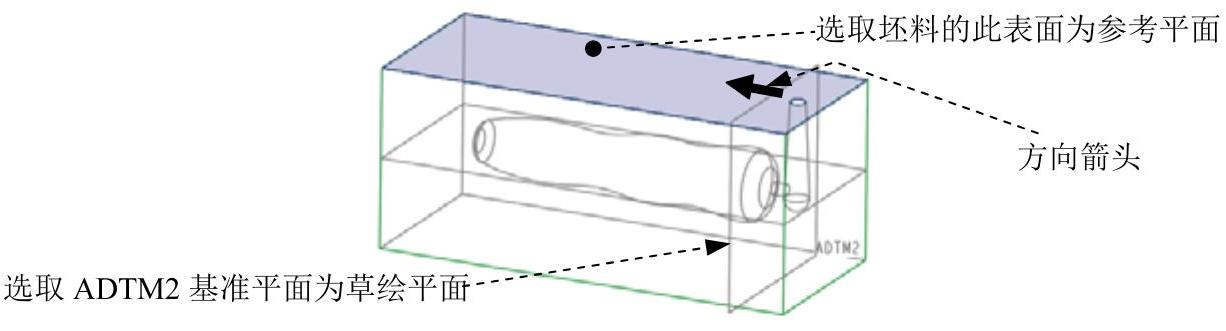

图2.6.10 定义草绘平面

图2.6.11 截面草图

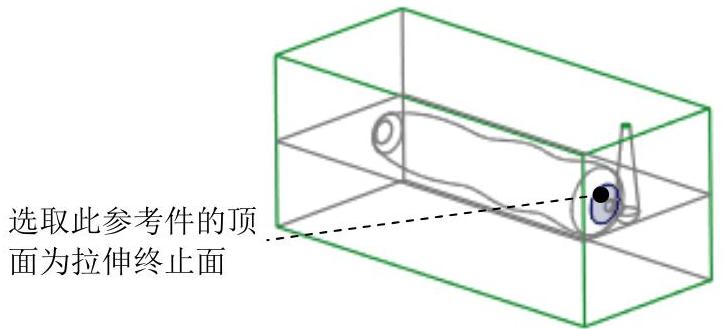

图2.6.12 选取拉伸的终止面
