如何制作吸尘器上盖？

实例概述:

本实例介绍了吸尘器上盖的设计过程。本例模型的主要外形控制线不宜直接创建，采用的是组合投影的方法，即先绘制主要外形控制线在两个方向上的特性曲线（在本例中也是模型外形的控制线），再得到主要外形控制线。这种方法在很多产品设计中都非常适用，希望读者能从中得到启发。零件模型及相应的模型树如图27.1所示。

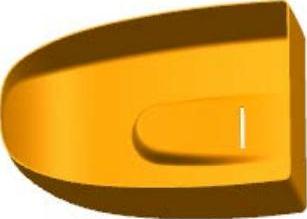

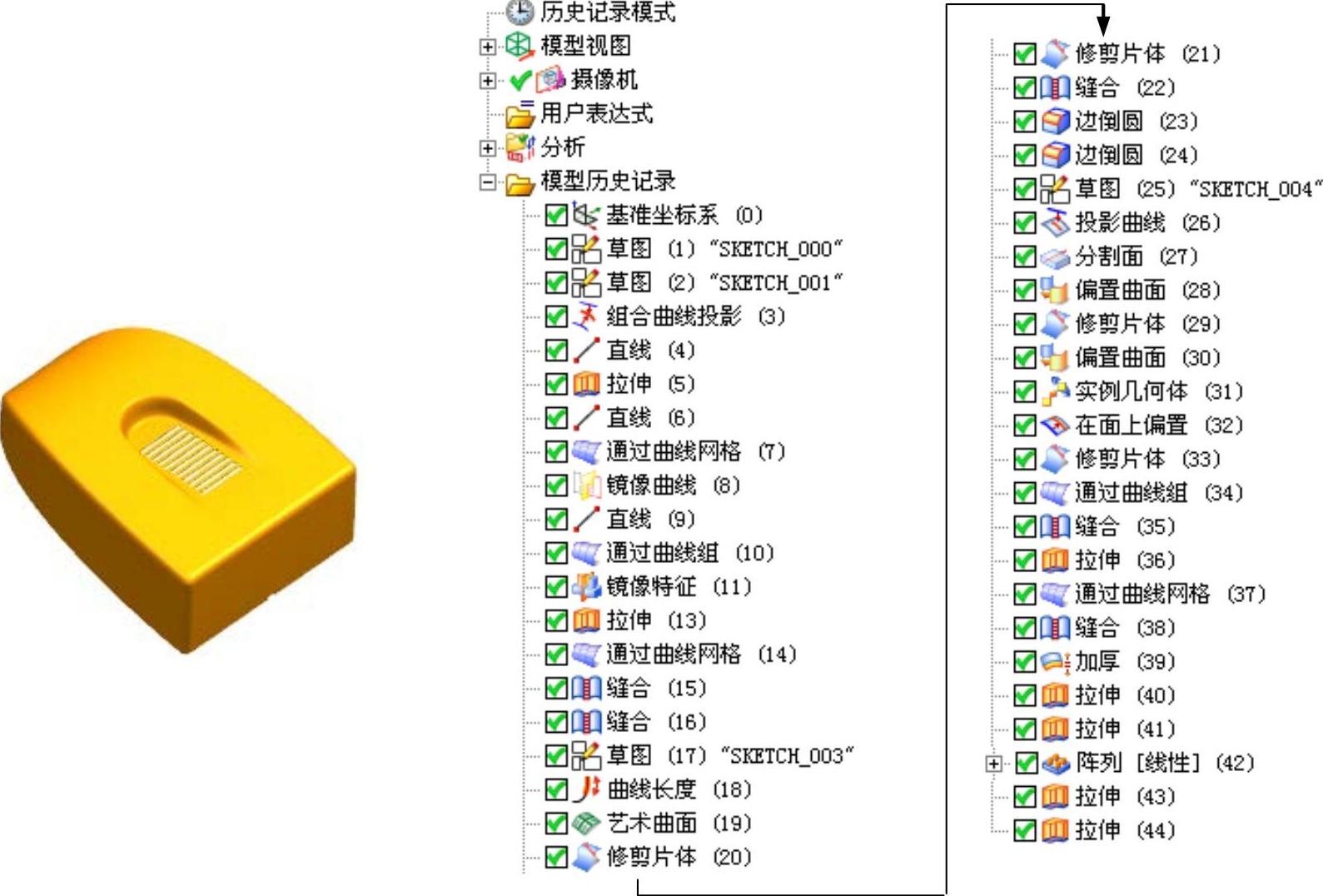

图27.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为；在文本框中输入文件名称clearner；单击按钮，进入建模环境。

Step2.创建图27.2所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。单击按钮，选取XZ基准平面为草图平面，选中区域的复选框，单击按钮。

（3）进入草图环境，绘制图27.2所示的草图1。

①选择下拉菜单命令（或者在草图工具栏中单击“艺术样条”按钮），系统弹出“艺术样条”对话框。

②在“艺术样条”对话框中的区域的下拉列表中选择选项。

③绘制图27.2所示的艺术样条曲线，在“艺术样条”对话框中单击按钮。

（4）对艺术样条曲线进行编辑。

①双击图27.2所示的艺术样条曲线。

②选择下拉菜单命令，在图形区显示草图曲线的曲率梳。

③拖动草图曲线控制点，使其曲率梳呈现图27.3所示的光滑形状。在“艺术样条”对话框中单击按钮。

④选择下拉菜单命令，取消曲率梳的显示。

（5）选择下拉菜单命令（或单击按钮），退出草图环境。

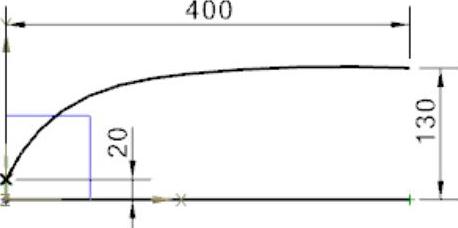

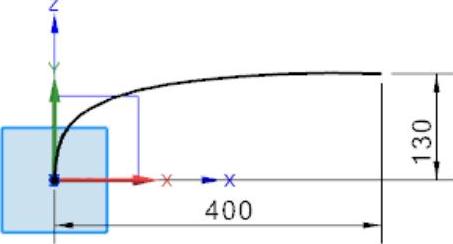

图27.2 草图1

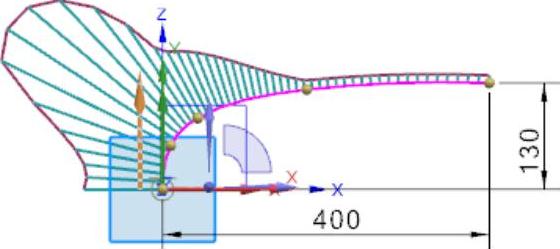

图27.3 草图1的曲率梳

Step3.创建图27.4所示的草图2。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY基准平面为草图平面，取消选中区域的复选框；绘制图27.4所示的草图2，并调整曲线使其曲率梳呈现图27.5所示的光滑的形状（具体操作步骤参照Step2）；单击按钮，退出草图环境。

图27.4 草图2

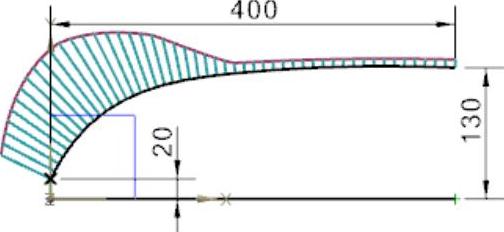

图27.5 草图2的曲率梳

Step4.创建图27.6所示的组合投影特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“组合投影”对话框。

（2）定义曲线串。选择草图1所绘的曲线为曲线1，单击中键确认；选择草图2所绘的曲线为曲线2，单击中键确认；其他参数采用系统默认设置。

（3）单击按钮，完成组合投影特征1的创建。

Step5.创建图27.7所示的直线1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“直线”对话框。

（2）定义直线。选取图27.8所示的草图1中的曲线端点（点1）为起点，选取图27.8所示的投影曲线的端点（点2）为终点。

（3）单击按钮，完成直线1的创建。

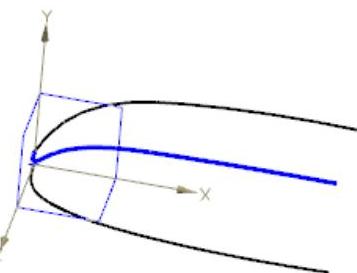

图27.6 组合投影特征1

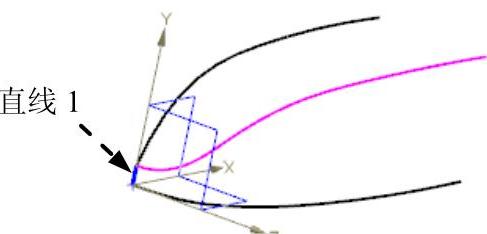

图27.7 直线1

图27.8 定义起点和终点

Step6.创建图27.9所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）定义拉伸截面。选取直线1为拉伸截面。

（3）定义拉伸方向。在区域的下拉列表中选择选项。

（4）确定拉伸开始值和结束值。在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域下拉列表中选择选项，并在其下的文本框中输入值50；其他参数采用系统默认设置。

（5）单击对话框中的按钮，完成拉伸特征1的创建。

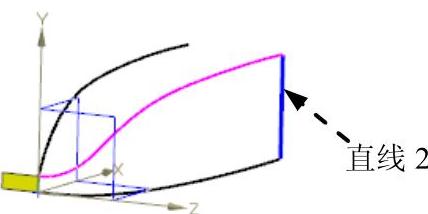

Step7.创建图27.10所示的直线2。选择下拉菜单命令，系统弹出“直线”对话框；选取图27.11所示的曲线端点（点1）为起点，选取图27.11所示的曲线端点（点2）为终点。单击按钮，完成直线2的创建。

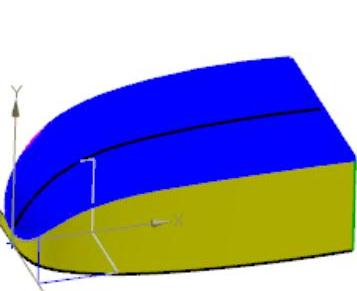

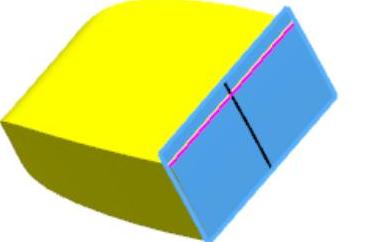

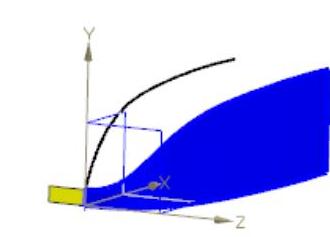

图27.9 拉伸特征1

图27.10 直线2

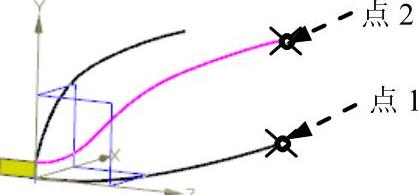

图27.11 定义起点和终点

Step8.创建图27.12所示的曲面特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“通过曲线网格”对话框。

（2）选择曲线。依次选取图27.13所示的曲线1和曲线2为主曲线，并分别单击中键确认，再次单击中键后选取曲线3和曲线4为交叉曲线，并分别单击中键确认。

（3）定义连续性。在区域的下拉列表中选择选项，选择拉伸特征1的平面为约束面；其余下拉列表均选择选项。

（4）单击按钮，完成曲面特征1的创建。

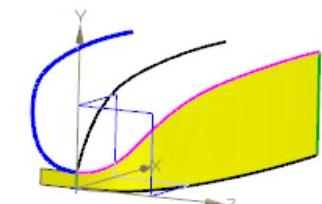

图27.12 曲面特征1

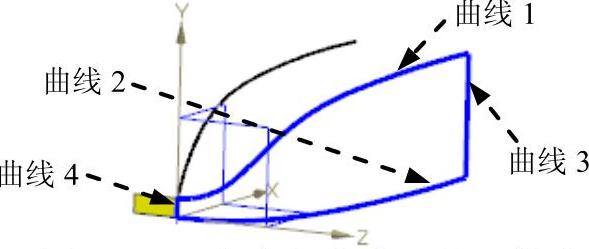

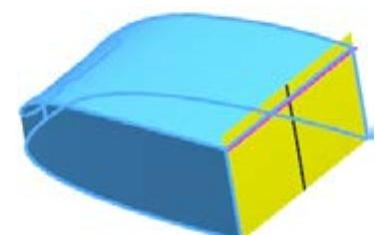

图27.13 定义主曲线和交叉曲线

Step9.创建图27.14所示的镜像曲线1。

（1）选择命令。选择下拉菜单命令，系统弹出“镜像曲线”对话框。

（2）定义要镜像的曲线。选择Step4中所创建的组合投影曲线为要镜像的曲线。

（3）定义镜像平面。在区域中单击按钮，选取XY基准平面为镜像平面。

（4）单击按钮，完成镜像曲线1的创建。

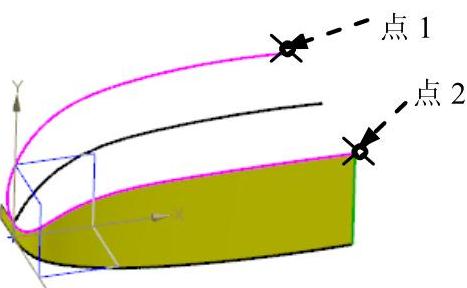

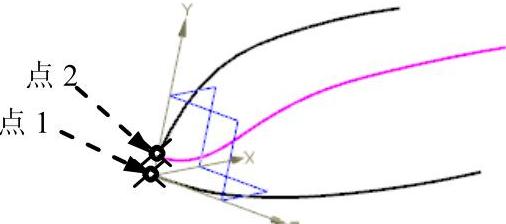

Step10.创建图27.15所示的直线3。选择下拉菜单命令，系统弹出“直线”对话框；选取图27.16所示的曲线端点（点1）为起点，选取图27.16所示的曲线端点（点2）为终点。单击按钮，完成直线3的创建。

图27.14 镜像曲线1

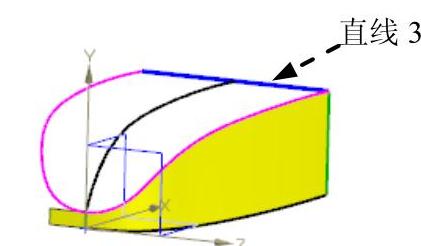

图27.15 直线3

图27.16 定义起点和终点

Step11.创建图27.17所示的曲面特征2。

（1）选择命令。选择下拉菜单命令，系统弹出“通过曲线组”对话框。

（2）定义截面曲线。依次选取图27.18所示的曲线1、曲线2和曲线3为截面曲线，并分别单击中键确认。

说明：选取曲线时要在过滤器中选择“单条曲线”选项。

（3）单击按钮，完成曲面特征2的创建。

Step12.创建图27.19所示的镜像特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“镜像特征”对话框。

（2）定义镜像对象。选取曲面特征1为镜像特征对象。

（3）定义镜像平面。选取XY基准平面为镜像平面。

（4）单击按钮，完成镜像特征1的创建。

图27.17 曲面特征2

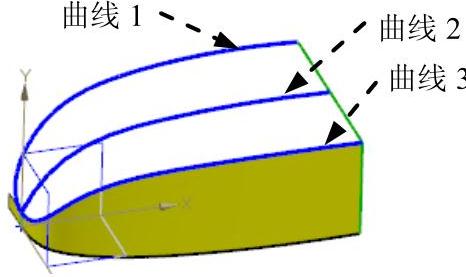

图27.18 定义截面曲线

图27.19 镜像特征1

Step13.创建图27.20所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取XZ基准平面为草图平面，单击按钮。

②进入草图环境，绘制图27.21所示的截面草图。

③选择下拉菜单命令，退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值140，并在区域的下拉列表中选择选项。

（4）定义布尔运算。在区域的下拉列表中选择选项，单击按钮，选择图27.22所示的曲面为求差对象；其他参数采用系统默认设置。

（5）单击对话框中的按钮，完成拉伸特征2的创建。

图27.20 拉伸特征2

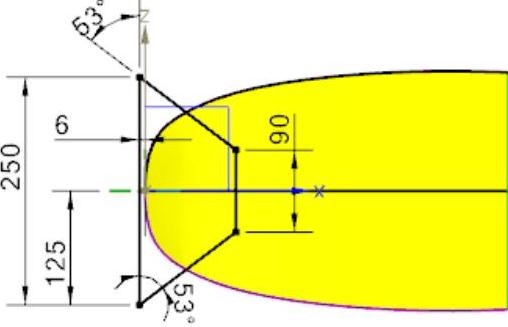

图27.21 截面草图

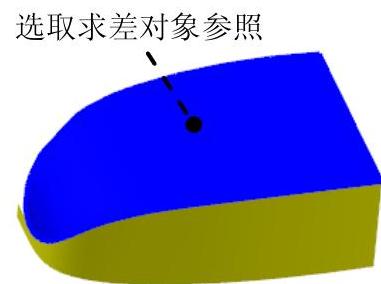

图27.22 定义求差对象

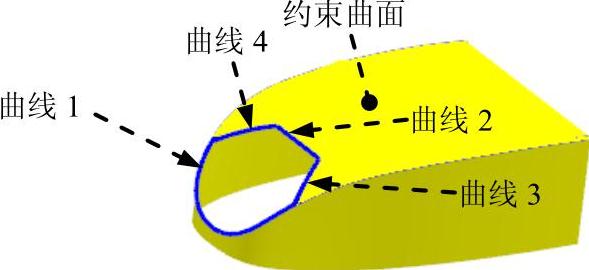

Step14.创建图27.23所示的曲面特征3。选择下拉菜单命令，系统弹出“通过曲线网格”对话框；依次选取图27.24所示的曲线1和曲线2为主曲线，并分别单击中键确认，再次单击中键后选取曲线3和曲线4为交叉曲线，并分别单击中键确认；在区域的下拉列表中选择选项，选择图27.24所示的曲面为约束面；参照此方法，分别定义第一交叉线串和最后交叉线串与相同的曲面相切；单击按钮，完成曲面特征3的创建。

图27.23 曲面特征3

图27.24 定义主曲线和交叉线串

Step15.创建曲面缝合1。

（1）选择命令。选择下拉菜单命令，系统弹出“缝合”对话框。

（2）设置缝合类型。在区域的下拉列表中选择选项。

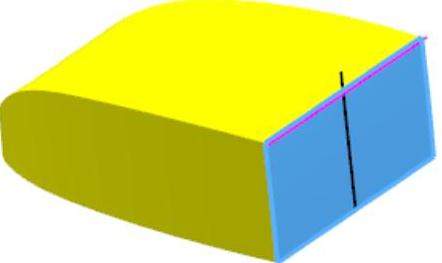

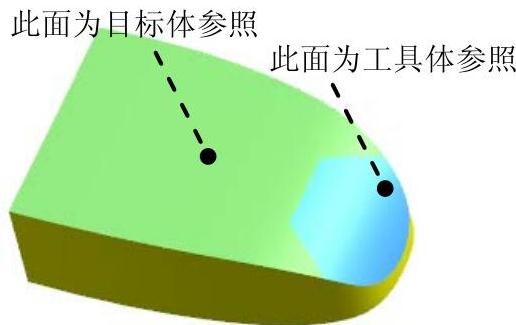

（3）定义目标体和工具体。选择曲面特征2为目标体，选择曲面特征3为工具体（图27.25）；其他参数采用系统默认设置。

（4）单击按钮，完成曲面缝合1的创建。

Step16.创建曲面缝合2。选择下拉菜单命令，系统弹出“缝合”对话框；在区域的下拉列表中选择选项；选择图27.26所示的曲面为目标体；选择图27.26所示的曲面为工具体；其他参数采用系统默认设置，单击按钮，完成曲面缝合2的创建。

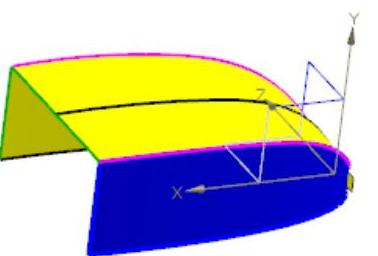

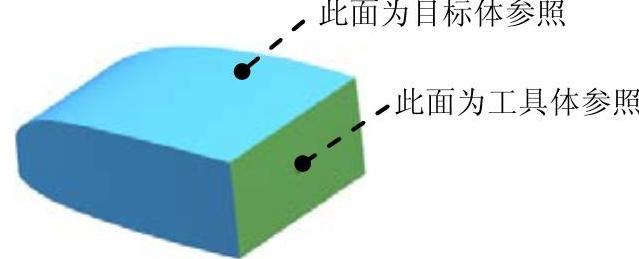

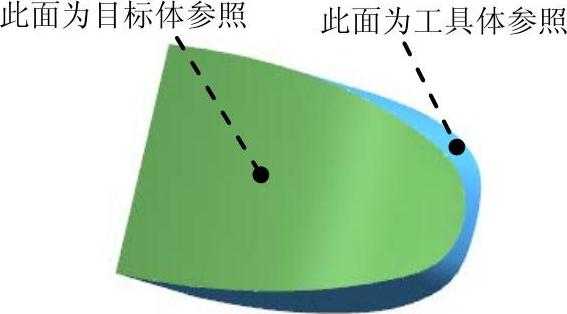

图27.25 定义目标体和工具体

图27.26 定义目标体和工具体

Step17.创建图27.27所示的草图3。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY基准平面为草图平面；绘制图27.27所示的草图；选择下拉菜单命令（或单击按钮），退出草图环境。

Step18.编辑曲线长度。

（1）选择命令。选择下拉菜单命令，系统弹出“曲线长度”对话框。

（2）编辑曲线。选择图27.28所示的曲面边线为编辑对象；在区域的文本框中输入值3，在文本框中输入值3；其他参数采用系统默认设置值。

（3）单击按钮，完成编辑曲线长度的操作。

图27.27 草图3

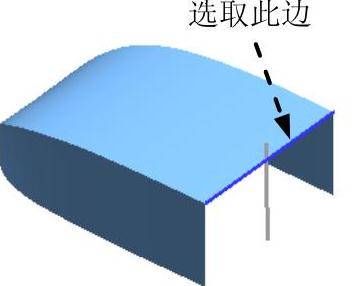

图27.28 定义编辑曲线

Step19.创建图27.29所示的艺术曲面特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“艺术曲面”对话框。

（2）定义截面线串。选择Step17创建的草图3所绘曲线为截面线串。

（3）定义引导线串。选择Step18所编辑的曲线为引导曲线；其他参数采用系统默认设置。

（4）单击按钮，完成艺术曲面特征1的创建。

Step20.创建图27.30所示的修剪特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪片体”对话框。

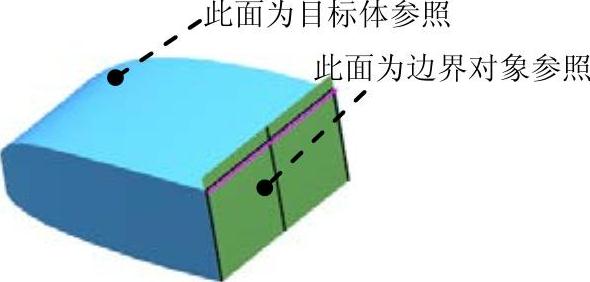

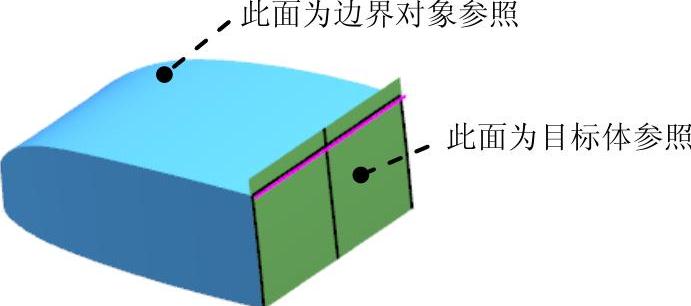

（2）定义目标体和边界对象。选择图27.31所示的目标体和边界对象，在区域中选中选项，其他参数采用系统默认设置。

图27.29 艺术曲面特征1

图27.30 修剪特征1

图27.31 定义目标体和边界对象

（3）单击按钮，完成修剪特征1的创建。(https://www.daowen.com)

Step21.创建图27.32所示的修剪特征2。选择下拉菜单命令，系统弹出“修剪片体”对话框；选择图27.33所示的目标体和边界对象；在区域中选中选项；其他参数采用系统默认设置，单击按钮，完成曲面修剪特征2的创建。

图27.32 修剪特征2

图27.33 定义目标体和边界对象

Step22.创建曲面缝合3。选择下拉菜单命令，系统弹出“缝合”对话框；在区域的下拉列表中选择选项；选择图27.34所示的目标体和工具体；其他参数采用系统默认设置，单击按钮，完成曲面缝合3的创建。

Step23.创建图27.35所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

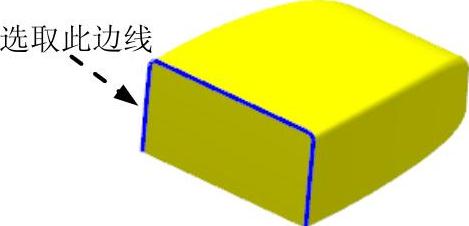

（2）定义边倒圆。选择图27.36所示的边线为边倒圆参照，并在文本框中输入值10。

（3）单击按钮，完成边倒圆特征1的创建。

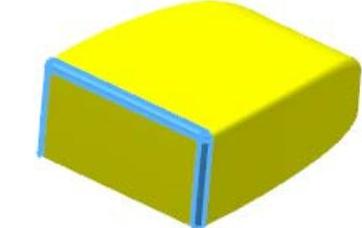

图27.34 定义目标体和工具体

图27.35 边倒圆特征1

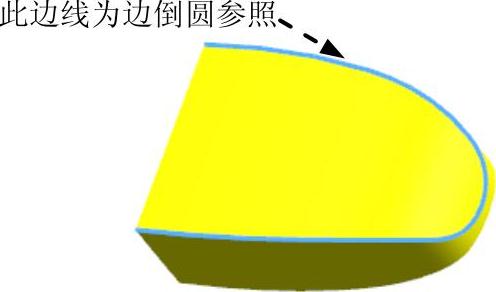

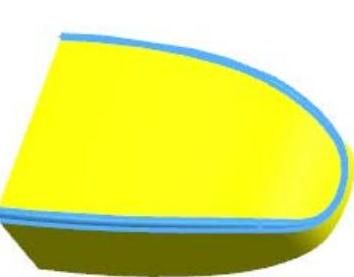

图27.36 边倒圆参照

Step24.创建图27.37所示的边倒圆特征2。选择下拉菜单命令，系统弹出“边倒圆”对话框；选择图27.38所示的边线为边倒圆参照，并在文本框中输入值10；单击按钮，完成边倒圆特征2的创建。

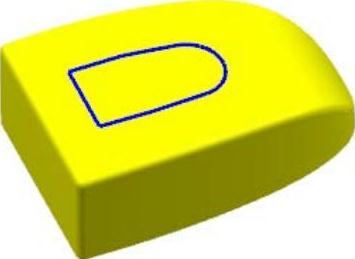

Step25.创建图27.39所示的草图4。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XZ基准平面为草图平面；绘制图27.39所示的草图4；选择下拉菜单命令（或单击按钮），退出草图环境。

图27.37 边倒圆特征2

图27.38 边倒圆参照

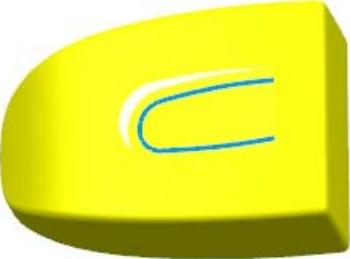

图27.39 草图4

Step26.创建图27.40所示的投影曲线1。

（1）选择命令。选择下拉菜单命令，系统弹出“投影曲线”对话框。

（2）定义要投影的曲线。在区域单击按钮，选择草图4为要投影的曲线。

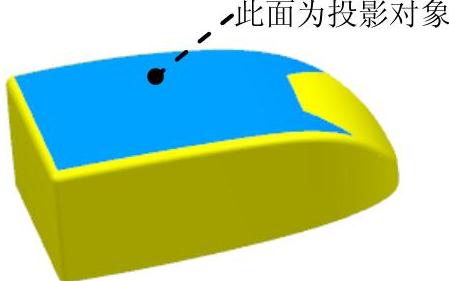

（3）定义投影对象。选择图27.41所示的曲面为投影对象。

图27.40 投影曲线1

图27.41 定义投影对象

（4）定义投影方向。在区域的下拉列表中选择选项，在下拉列表中选择选项；其他参数采用系统默认设置。

（5）单击按钮，完成投影曲线1的创建。

Step27.创建图27.42所示的分割面1。

（1）选择命令。选择下拉菜单命令，系统弹出“分割面”对话框。

（2）定义分割面。选择图27.43所示的面为要分割的面。

（3）定义分割对象。选择投影曲线1为分割对象。

（4）定义投影方向。在区域的下拉列表中选择选项，在下拉列表中选择选项；其他参数采用系统默认设置。

（5）单击按钮，完成分割面1的创建。

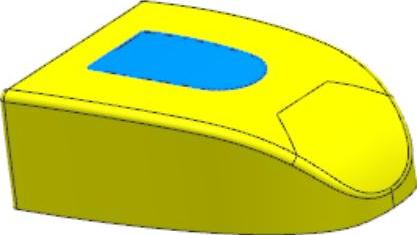

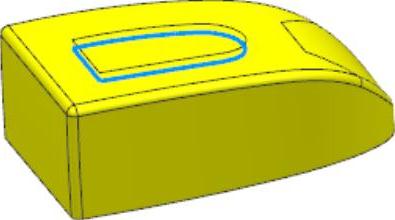

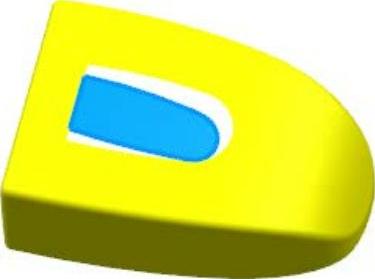

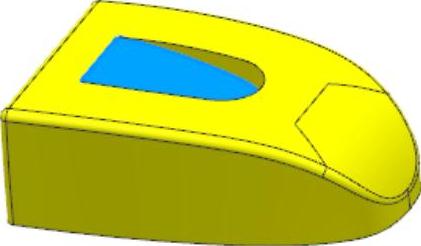

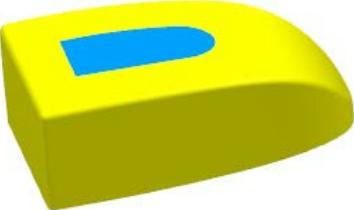

图27.42 分割面1

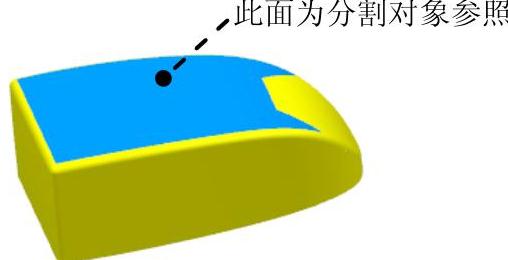

图27.43 定义分割对象

Step28.创建图27.44所示的偏置曲面1。

（1）选择命令。选择下拉菜单命令，系统弹出“偏置曲面”对话框。

（2）定义偏置曲面。选择图27.45所示的面为偏置曲面。

（3）定义偏置距离。在的文本框中输入值10；其他参数采用系统默认设置。

（4）单击按钮，完成偏置曲面1的创建。

图27.44 偏置曲面1

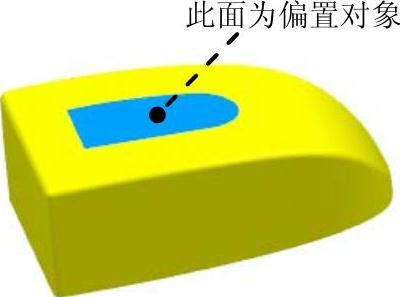

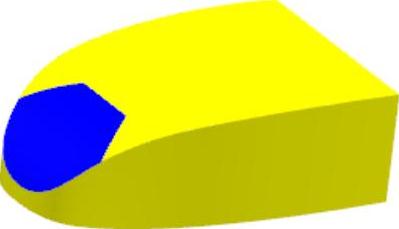

图27.45 定义偏置对象

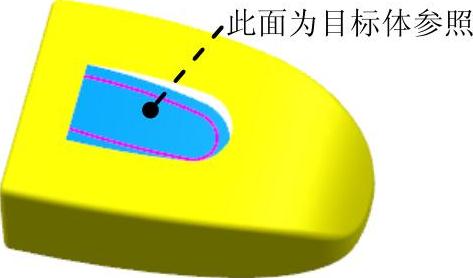

Step29.创建图27.46所示的修剪特征3。选择下拉菜单命令，系统弹出“修剪片体”对话框；选择图27.47所示的目标体和边界对象；在区域中选中选项，其他参数采用系统默认设置，单击按钮，完成修剪特征3的创建。

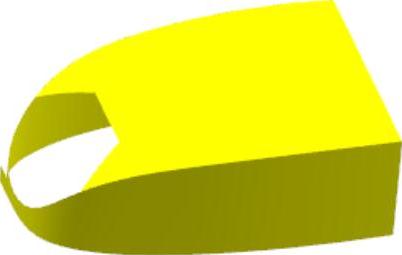

图27.46 修剪特征3

图27.47 定义目标体

Step30.创建图27.48所示的偏置曲面2。选择下拉菜单命令，系统弹出“偏置曲面”对话框；选择偏置曲面1为偏置对象；在的文本框中输入值10，并单击“反向”按钮，其他参数采用系统默认设置，单击按钮完成偏置曲面2的创建（完成后隐藏偏置曲面1）。

Step31.创建实例几何体特征1。

（1）选择下拉菜单命令，系统弹出“实例几何体”对话框。

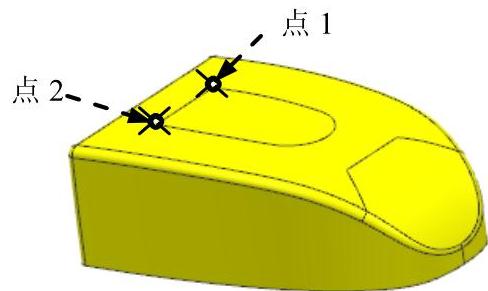

（2）定义几何体对象。在下拉列表中选取选项，选取Step30所创建的偏置曲面2，从右边的下拉列表框中选择“两点”选项，在绘图区选取图27.49所示两点。

（3）定义旋转参数。在文本框中输入-10，在文本框中输入值0，在文本框中输入值1。

（4）单击按钮，完成实例几何体的创建，如图27.50所示，编辑完成后隐藏偏置曲面2。

图27.48 偏置曲面2

图27.49 定义直线

图27.50 实例几何体1

Step32.创建图27.51所示的实例几何体1上的在面上的偏置1。

（1）选择命令。选择下拉菜单命令，系统弹出“面中的偏置曲线”对话框。

（2）在下拉列表中选择选项；单击按钮，选取图27.52所示的曲线为要偏置的曲线，在区域的文本框中输入值15；单击区域的按钮，选取Step31创建的实例几何体1；在区域选中复选框，其他参数采用系统默认设置。

（3）单击按钮，完成在面上的偏置1的创建。

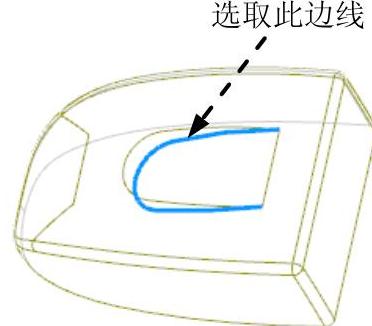

图27.51 在面上的偏置1

图27.52 定义曲线

Step33.创建图27.53所示的修剪特征4。选择下拉菜单命令，系统弹出“修剪片体”对话框；选择图27.54所示的目标体，选择在面上的偏置1为边界对象；在区域中选中选项；其他参数采用系统默认设置，单击按钮，完成修剪特征4的创建。

图27.53 修剪特征4

图27.54 定义目标体

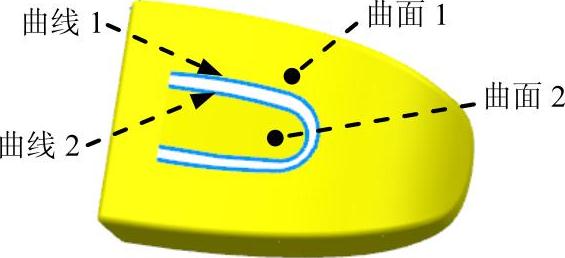

Step34.创建图27.55所示的曲面4。选择下拉菜单命令，系统弹出“通过曲线组”对话框；依次选取图27.56所示的曲线1和曲线2为截面曲线，并分别单击中键确认；在区域的下拉列表中选择选项，选择图27.56所示的曲面1为约束面；在的下拉列表中选择选项，选择图27.56所示的曲面2为约束面；单击按钮，完成曲面4的创建。

图27.55 曲面4

图27.56 定义曲线和约束面

Step35.创建曲面缝合4。选择下拉菜单命令，系统弹出“缝合”对话框；在区域的下拉列表中选择选项；选择图27.57所示的曲面为目标体和工具体；其他参数采用系统默认设置，单击按钮，完成缝合曲面4的创建。

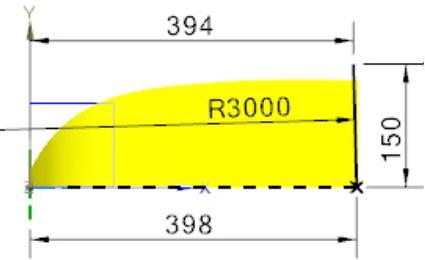

Step36.创建图27.58所示的拉伸特征3。选择下拉菜单命令，系统弹出“拉伸”对话框；选取XZ基准平面为草图平面；绘制图27.59所示的截面草图；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域下拉列表中选择选项；在区域的下拉列表中选择选项，单击按钮，选择Step35创建的缝合曲面为求差对象；其他参数采用系统默认设置，单击对话框中的按钮，完成拉伸特征3的创建。

图27.57 定义目标体和工具体

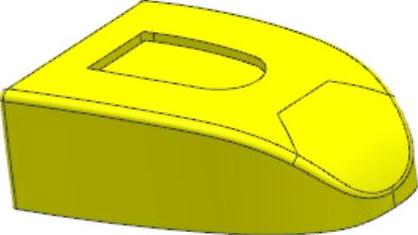

图27.58 拉伸特征3

图27.59 截面草图

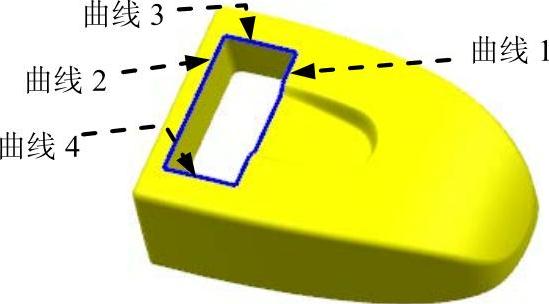

Step37.创建图27.60所示的曲面5。选择下拉菜单命令，系统弹出“通过曲线网格”对话框；依次选取图27.61所示的曲线1和曲线2为主曲线，并分别单击中键确认；曲线3和曲线4为交叉曲线，并分别单击中键确认；在区域的下拉列表中选择选项，选择图27.62所示的曲面为相切面；参照此方法，定义最后主线串、第一交叉线串和最后交叉线串的相切面均为图27.61所示的曲面；单击按钮，完成曲面5的创建。

图27.60 曲面5

图27.61 定义主曲线和交叉曲线

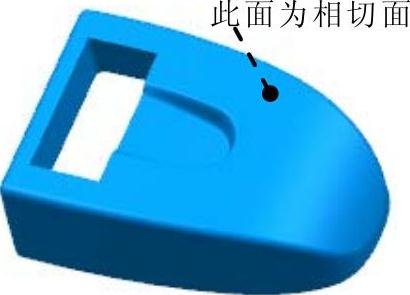

图27.62 定义相切面

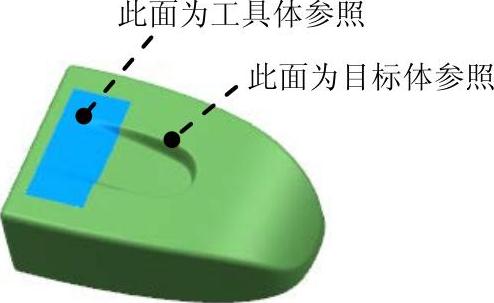

Step38.创建曲面缝合5。选择下拉菜单命令，系统弹出“缝合”对话框；在区域的下拉列表中选择选项；选择图27.63所示的曲面为目标体和工具体；其他参数采用系统默认设置，单击按钮，完成曲面缝合5的创建。

Step39.创建图27.64所示的片体加厚特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“加厚”对话框。

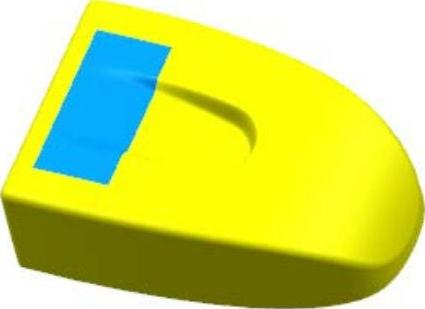

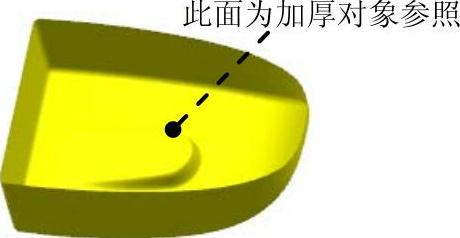

（2）定义加厚对象。选取图27.65所示的曲面为加厚对象。

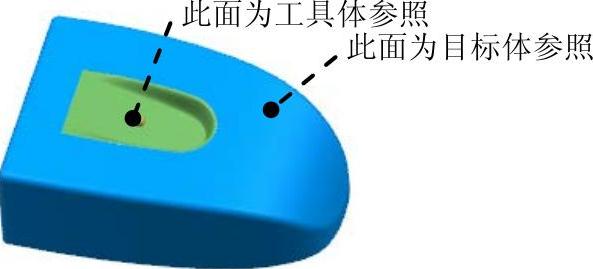

图27.63 定义目标体和工具体

图27.64 加厚特征1

图27.65 定义加厚对象

（3）设置参数。在区域的文本框中输入值2.5；其他参数采用系统默认设置。

（4）单击按钮，完成片体加厚特征1的创建。

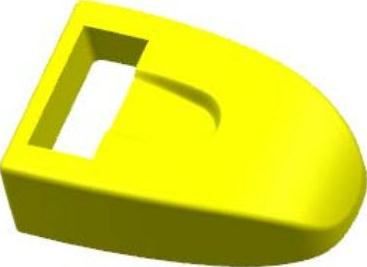

Step40.创建拉伸特征4。选择下拉菜单命令，系统弹出“拉伸”对话框；选取XY基准平面为草图平面；绘制图27.66所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值150；在区域的下拉列表中选择选项，选取Step39所创建的加厚特征1为求差对象；其他参数采用系统默认设置，单击对话框中的按钮，完成拉伸特征4的创建。

Step41.创建图27.67所示的拉伸特征5。选择下拉菜单命令，系统弹出“拉伸”对话框；选取XZ基准平面为草图平面；绘制图27.68所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域下拉列表中选择选项，并在其下的文本框中输入值150，在区域的下拉列表中选择选项，选取Step39所创建的加厚特征1为求差对象；其他参数采用系统默认设置，单击对话框中的按钮，完成拉伸特征5的创建。

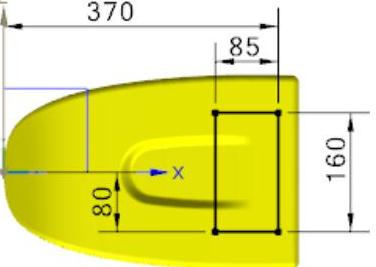

图27.66 截面草图

图27.67 拉伸特征5

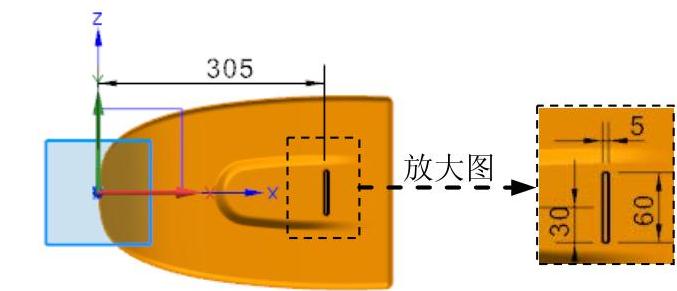

图27.68 截面草图

Step42.创建图27.69所示的阵列特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“阵列特征”对话框。

（2）定义要阵列的特征。在绘图区选取Step41所创建的拉伸特征5。

（3）定义阵列类型。在“阵列特征”对话框区域的下拉列表中选择选项。

（4）定义方向。在区域中激活，选取X基准轴并单击按钮。

（5）定义阵列参数。在区域的下拉列表中选择选项，在文本框中输入值11，在文本框中输入值10。

（6）单击“阵列特征”对话框中的按钮，完成阵列特征的创建。

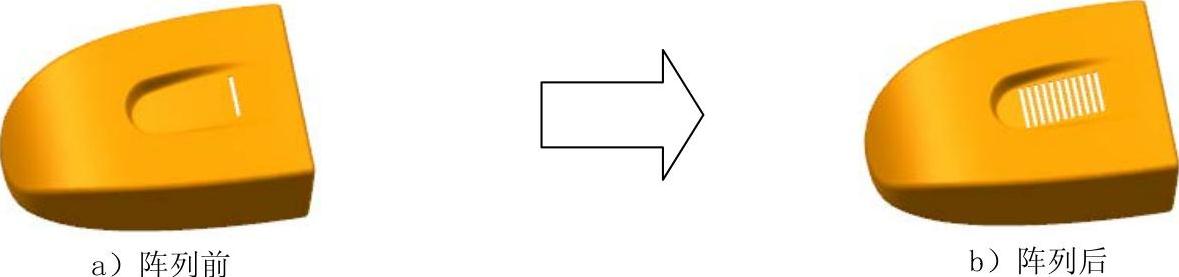

图27.69 阵列（线性）特征

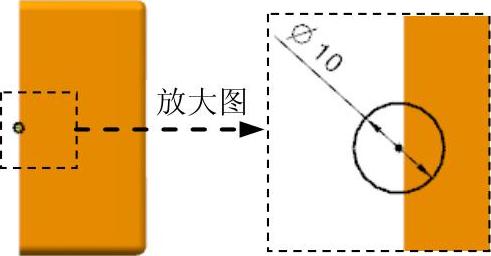

Step43.创建图27.70所示的拉伸特征6。选择下拉菜单命令，系统弹出“拉伸”对话框；选取XZ基准平面为草图平面；绘制图27.71所示的截面草图；在“拉伸”对话框区域中单击按钮；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域下拉列表中选择选项，并在其下的文本框中输入值1.5；在区域的下拉列表中选择选项，系统自动选取实体模型为求差对象；其他参数采用系统默认设置，单击对话框中的按钮，完成拉伸特征6的创建。

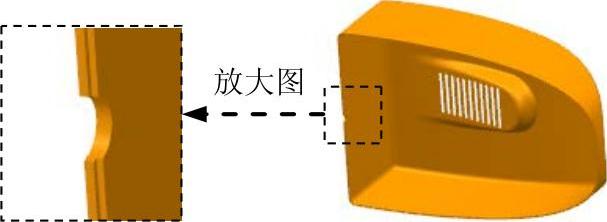

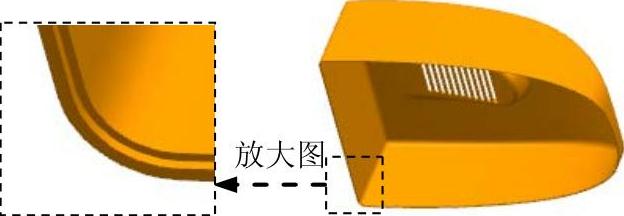

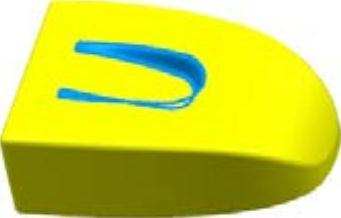

图27.70 拉伸特征6

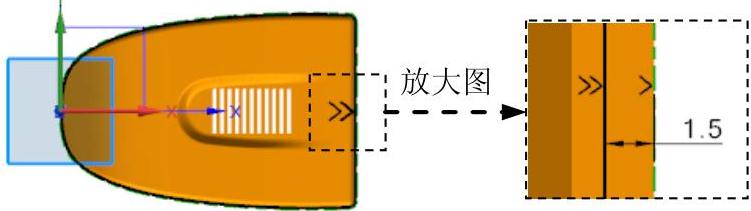

图27.71 截面草图

Step44.创建图27.72所示的拉伸特征7。选择下拉菜单命令，系统弹出“拉伸”对话框；选取YZ基准平面为草图平面；绘制图27.73所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值100；在区域下拉列表中选择选项，并在其下的文本框中输入值500；在区域的下拉列表中选择选项，系统自动选取实体模型为求差对象；其他参数采用系统默认设置，单击对话框中的按钮，完成拉伸特征7的创建。

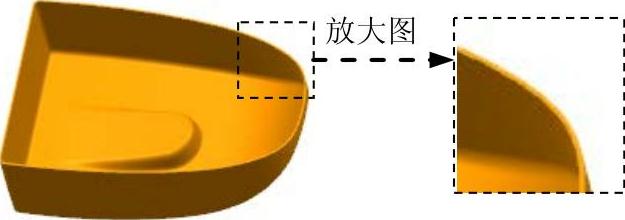

图27.72 拉伸特征7

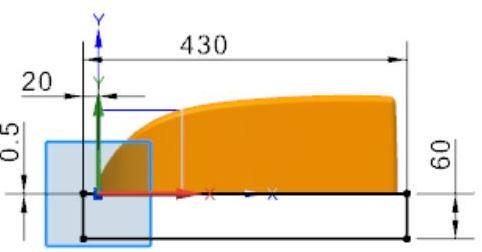

图27.73 截面草图

Step45.保存零件模型。选择下拉菜单命令，即可保存零件模型。
