前盖设计的步骤与技巧

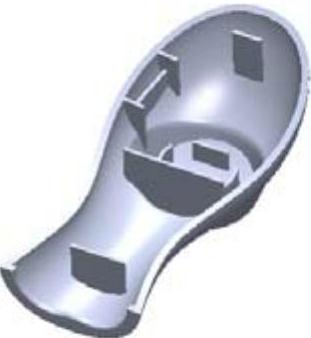

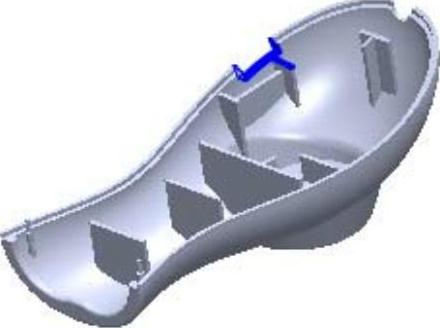

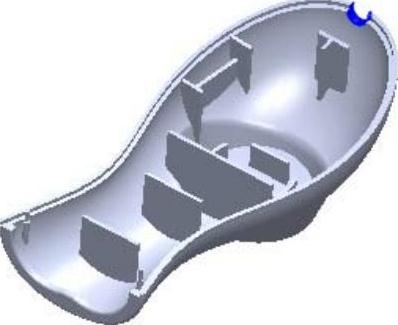

下面讲解前盖的创建过程。前盖零件模型是从二级控件中分割出来的，零件模型及路径查找器如图15.4.1所示。

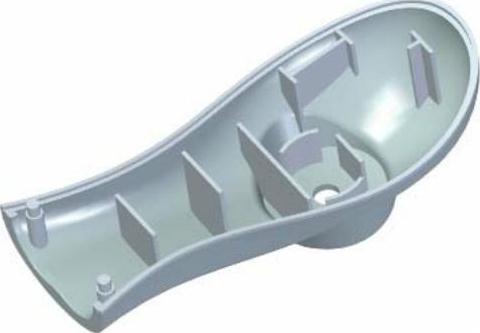

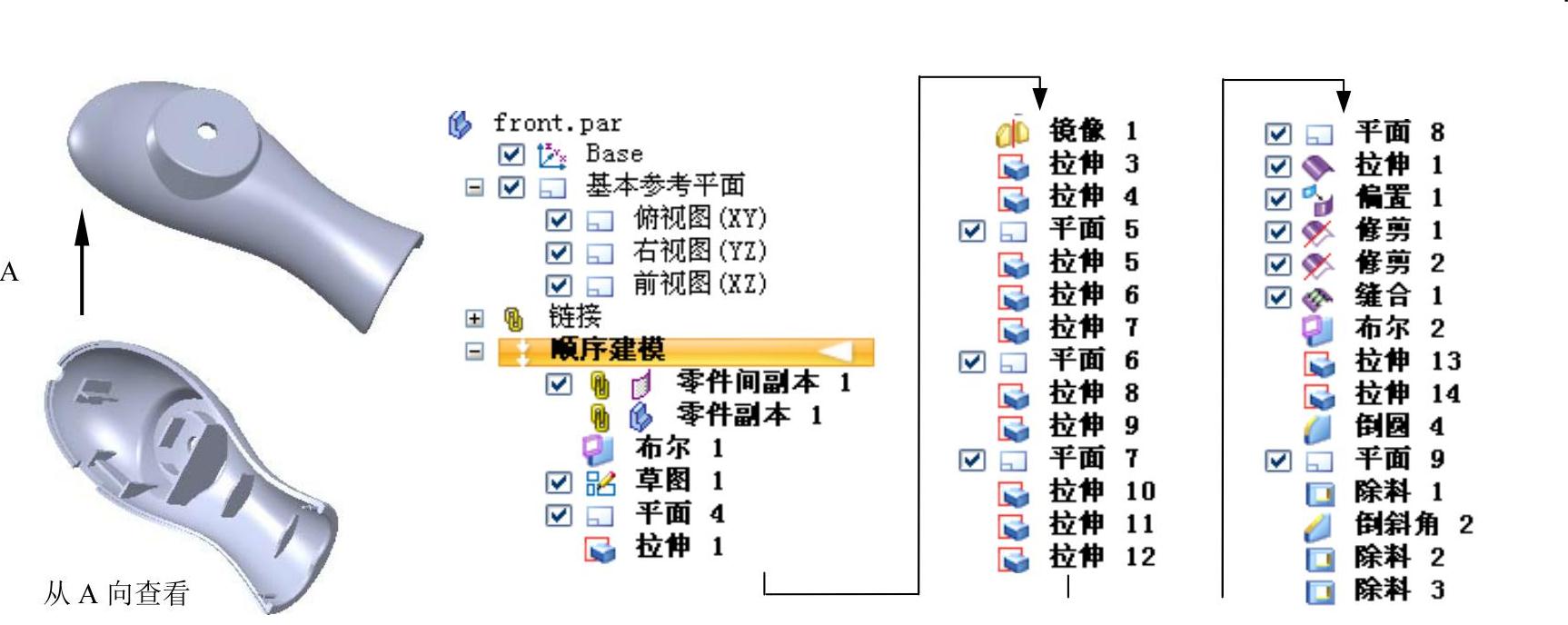

图15.4.1 零件模型及路径查找器

Step1.在装配体中建立前盖front。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为front，在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取first零件为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取first中的拉伸曲面1；单击按钮，单击按钮，单击按钮，完成“零件间复制1”的操作。

（4）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框；在“选择零件副本”对话框中选择second零件，然后单击按钮，系统弹出“零件副本参数”对话框；在该对话框中选中复选框、复选框与单选项，单击按钮；单击按钮。

（5）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

Step3.创建图15.4.2所示的布尔1。在功能选项卡区域中单击后的，选择命令；在“布尔”命令条中单击“布尔—减去”按钮，在绘图区域选取图15.3.5所示的面为布尔运算的工具，减去方向如图15.4.3所示；单击按钮，完成布尔1的创建。

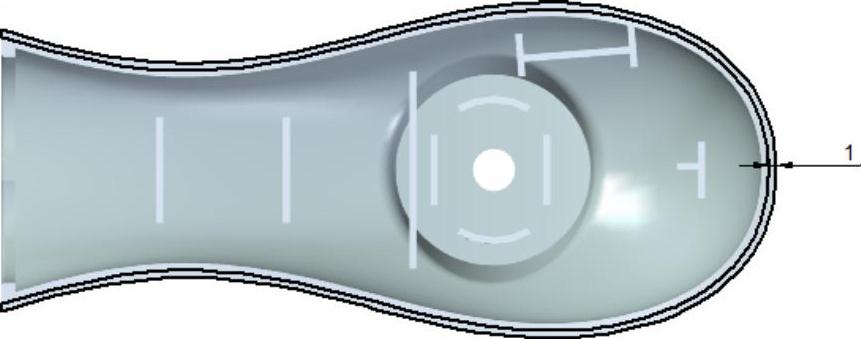

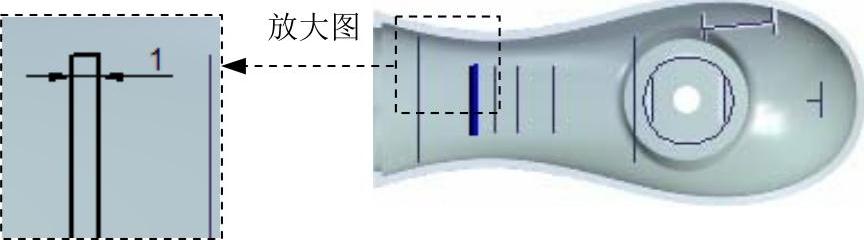

Step4.创建图15.4.4所示的草图1。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图15.4.4所示的草图1。

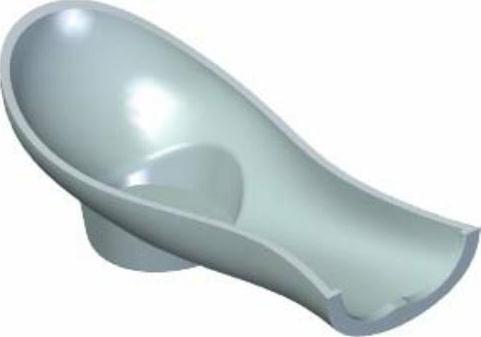

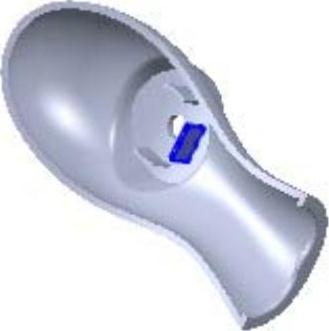

图15.4.2 布尔1

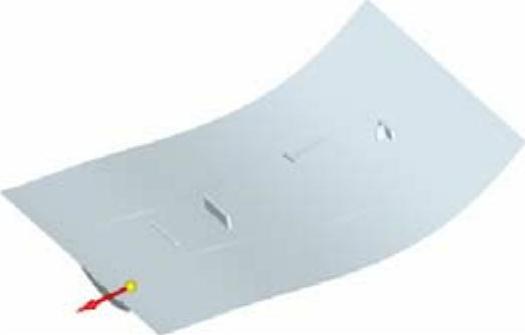

图15.4.3 定义布尔运算工具及方向

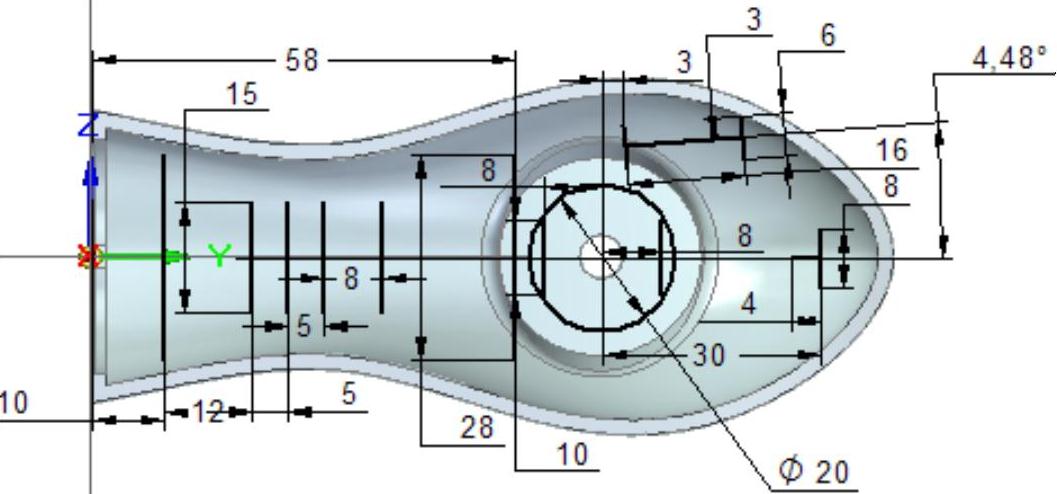

图15.4.4 草图1

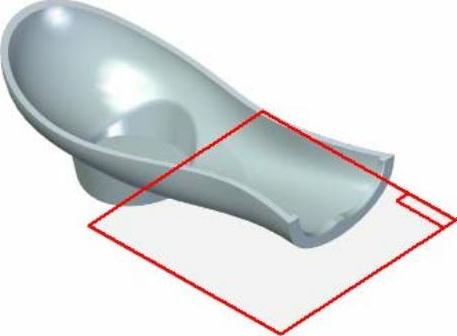

Step5.创建图15.4.5所示的平面4。在区域中单击按钮，选择选项，选取右视图（YZ）平面作为参考实体，在下拉列表中输入偏移距离值为20，偏移方向沿X轴负方向，在绘图区域单击完成平面4的创建。

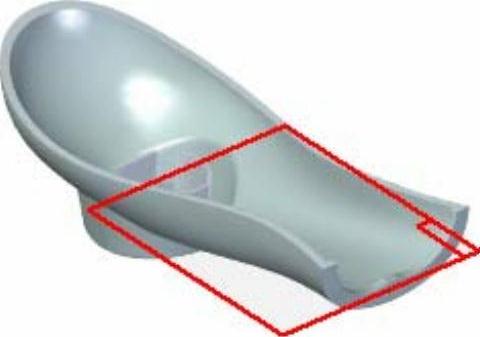

图15.4.5 平面4

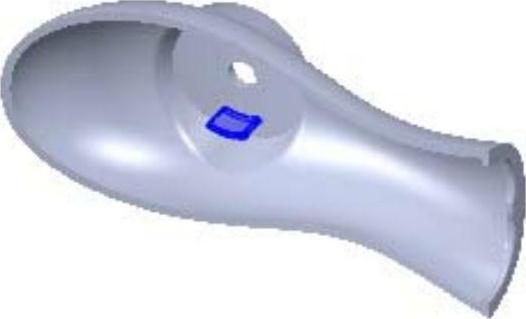

Step6.创建图15.4.6所示的拉伸特征1。在区域中单击按钮；选取平面4作为草图平面，绘制图15.4.7所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

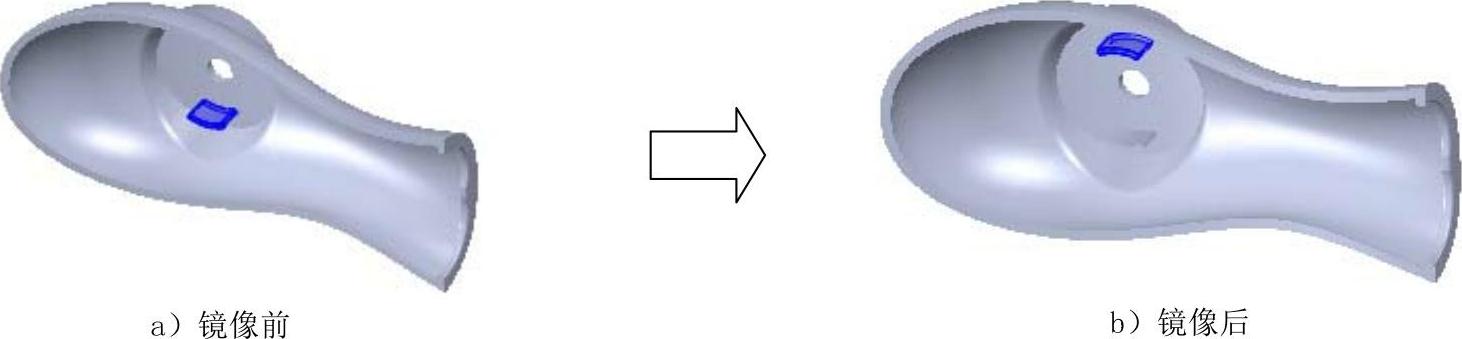

Step7.创建图15.4.8b所示的镜像特征1。在区域中单击按钮；在路径查找器中选择“拉伸1”作为要镜像的特征，单击按钮；选取俯视图（XY）平面为镜像平面；单击按钮，完成镜像特征1的创建。

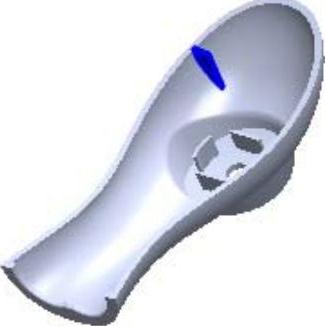

图15.4.6 拉伸特征1

图15.4.7 截面草图

图15.4.8 镜像特征1

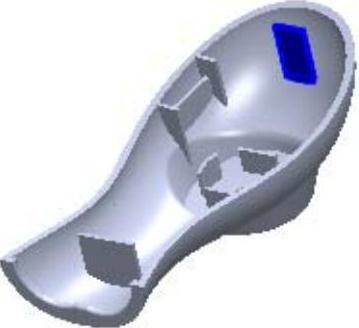

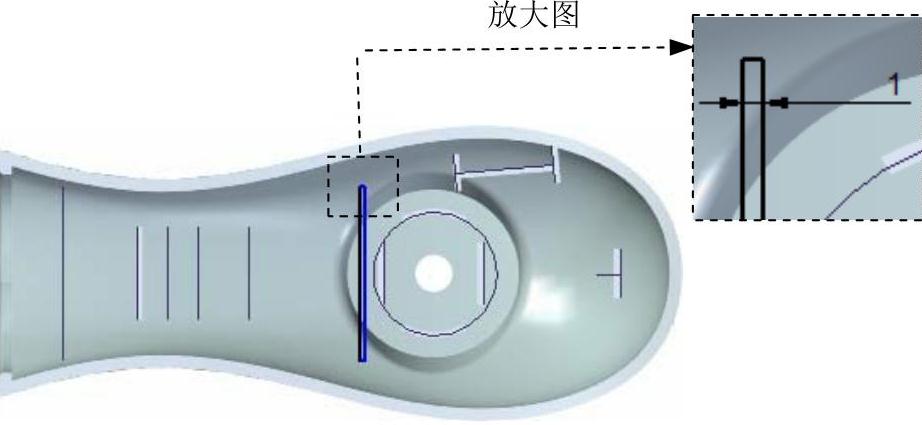

Step8.创建图15.4.9所示的拉伸特征2。在区域中单击按钮，选取平面4作为草图平面，绘制图15.4.10所示的截面草图（矩形右边线与草图1中的线重合）；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

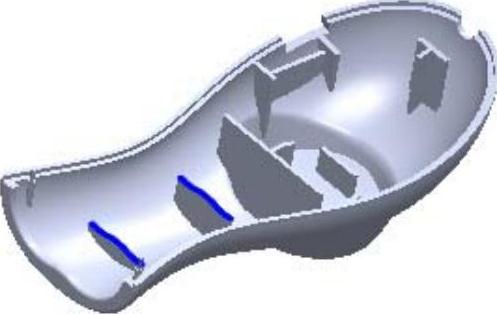

图15.4.9 拉伸特征2

图15.4.10 截面草图

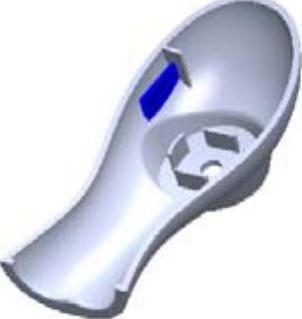

Step9.创建图15.4.11所示的拉伸特征3。在区域中单击按钮，选取平面4作为草图平面，绘制图15.4.12所示的截面草图（矩形右边线与草图1中的线重合）；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

Step10.创建图15.4.13所示的平面5。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考实体，在下拉列表中输入偏移距离值为7，偏移方向沿X轴负方向；在绘图区域单击完成平面5的创建。

图15.4.11 拉伸特征3

图15.4.12 截面草图

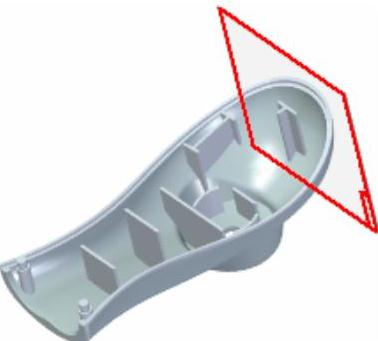

图15.4.13 平面5

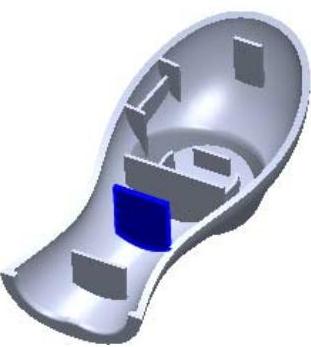

Step11.创建图15.4.14所示的拉伸特征4。在区域中单击按钮，选取平面5作为草图平面，绘制图15.4.15所示的截面草图(矩形左边线与草图1中的线重合)；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征4的创建。

图15.4.14 拉伸特征4

图15.4.15 截面草图

Step12.创建图15.4.16所示的拉伸特征5。在区域中单击按钮，选取平面5作为草图平面，绘制图15.4.17所示的截面草图（矩形上边线与草图1中的线重合）；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征5的创建。

图15.4.16 拉伸特征5

图15.4.17 截面草图

Step13.创建图15.4.18所示的拉伸特征6。在区域中单击按钮；选取平面5作为草图平面，绘制图15.4.19所示的截面草图（矩形左边线与草图1中的线重合）；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征6的创建。

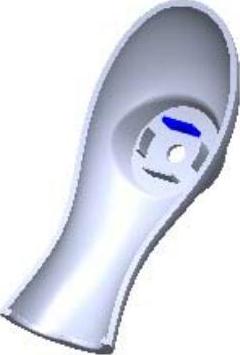

图15.4.18 拉伸特征6

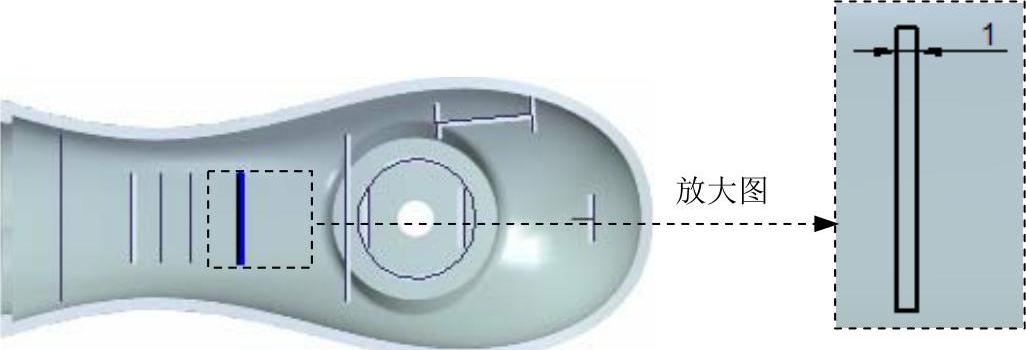

图15.4.19 截面草图

Step14.创建图15.4.20所示的平面6。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考实体，在下拉列表中输入偏移距离值为1，偏移方向沿X轴负方向；在绘图区域单击完成平面6的创建。

图15.4.20 平面6

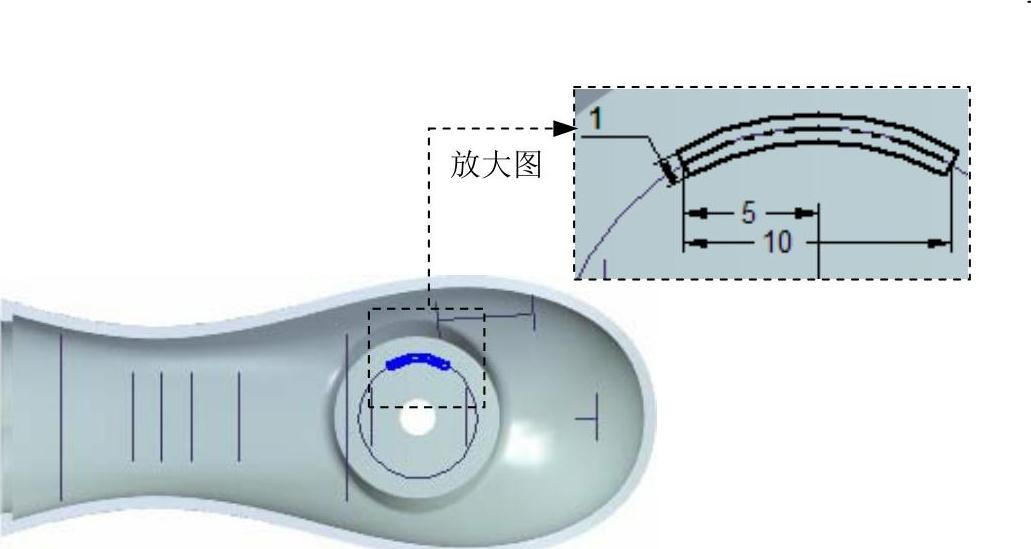

Step15.创建图15.4.21所示的拉伸特征7。在区域中单击按钮，选取平面6作为草图平面，绘制图15.4.22所示的截面草图（矩形左边线与草图1中的线重合）；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征7的创建。

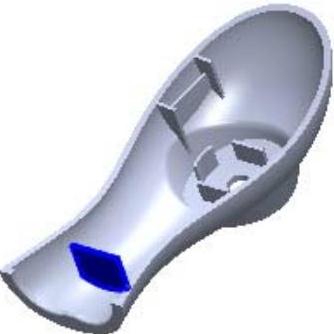

图15.4.21 拉伸特征7

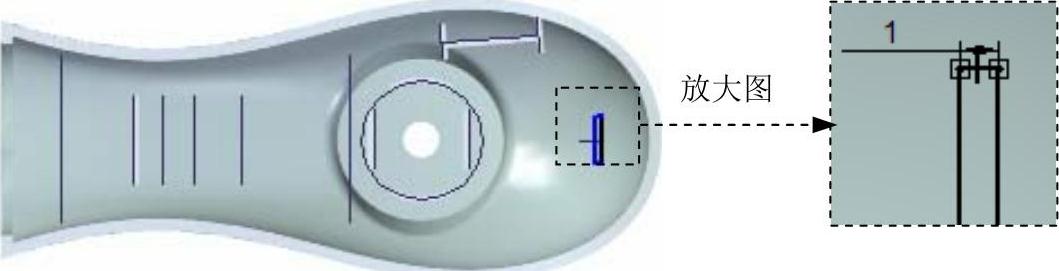

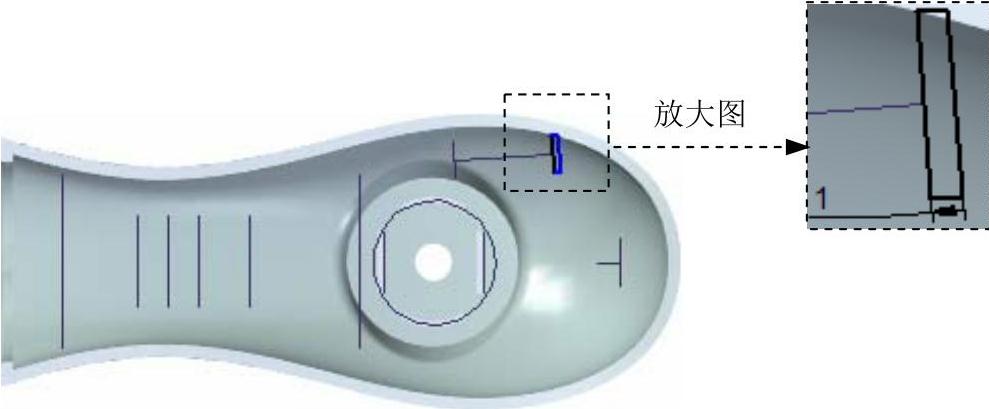

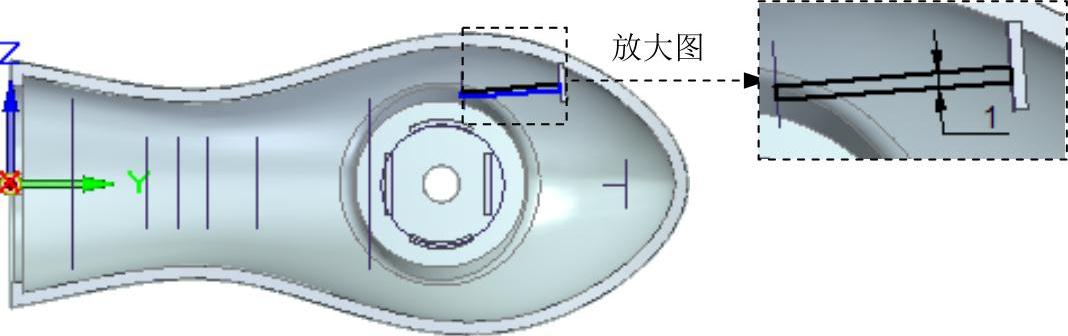

图15.4.22 截面草图

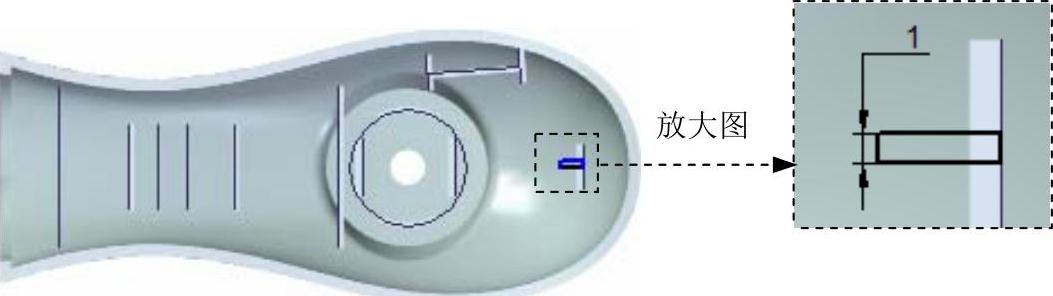

Step16.创建图15.4.23所示的拉伸特征8。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图15.4.24所示的截面草图（矩形右边线与草图1中的线重合）；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征8的创建。

图15.4.23 拉伸特征8

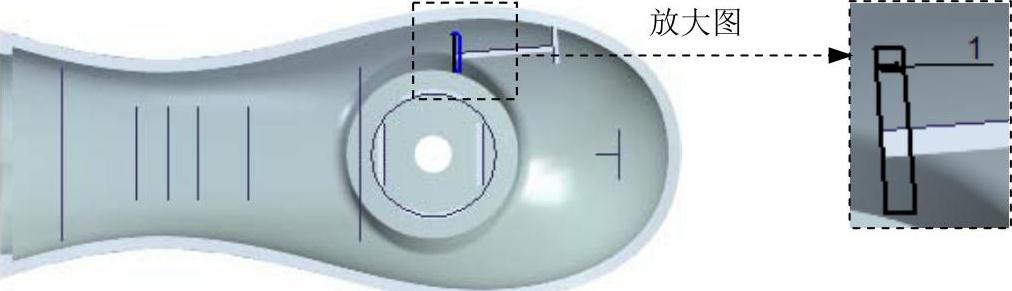

图15.4.24 截面草图

Step17.创建图15.4.25所示的平面7。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考实体，在下拉列表中输入偏移距离值为10，偏移方向沿X轴负方向；在绘图区域单击完成平面7的创建。

图15.4.25 平面7(https://www.daowen.com)

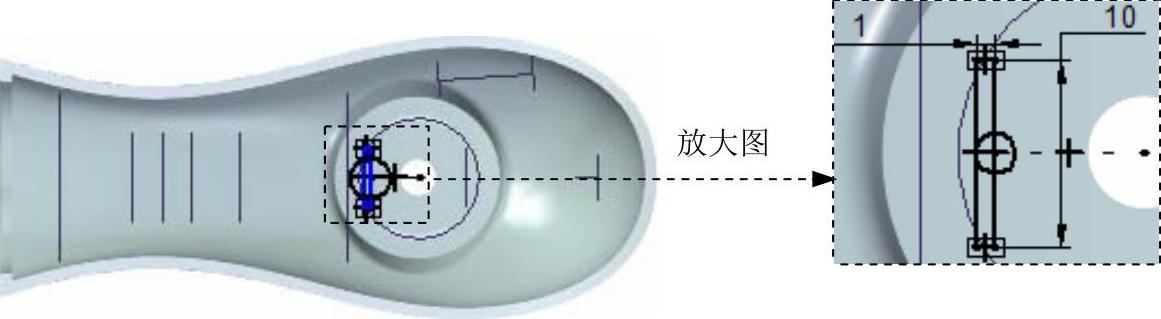

Step18.创建图15.4.26所示的拉伸特征9。在区域中单击按钮，选取平面7作为草图平面，绘制图15.4.27所示的截面草图（矩形左边线与草图1中的线重合）；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征9的创建。

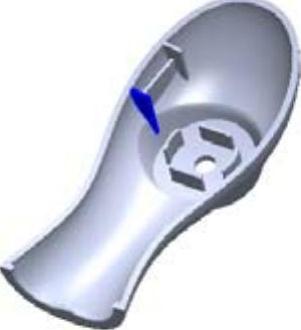

图15.4.26 拉伸特征9

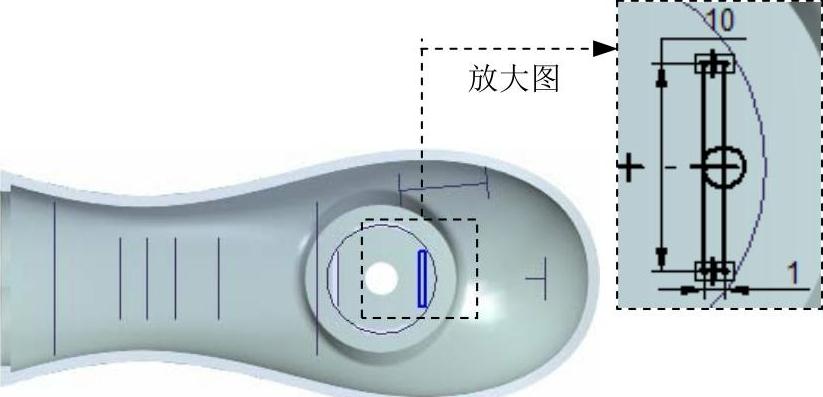

图15.4.27 截面草图

Step19.创建图15.4.28所示的拉伸特征10。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图15.4.29所示的截面草图（矩形左边线与草图1中的线重合）；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征10的创建。

图15.4.28 拉伸特征10

图15.4.29 截面草图

Step20.创建图15.4.30所示的拉伸特征11。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图15.4.31所示的截面草图（矩形下边线与草图1中的线重合）；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征11的创建。

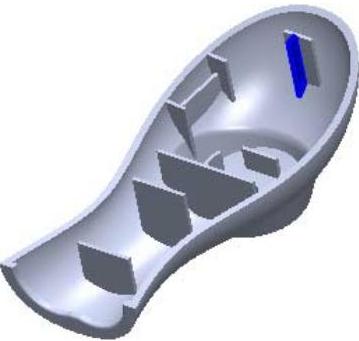

图15.4.30 拉伸特征11

图15.4.31 截面草图

Step21.创建图15.4.32所示的平面8。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考实体，在下拉列表中输入偏移距离值为5，偏移方向沿X轴正方向；在绘图区域单击完成平面8的创建。

图15.4.32 平面8

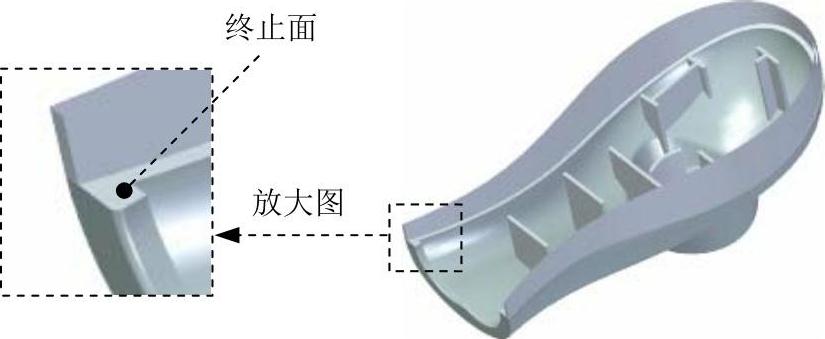

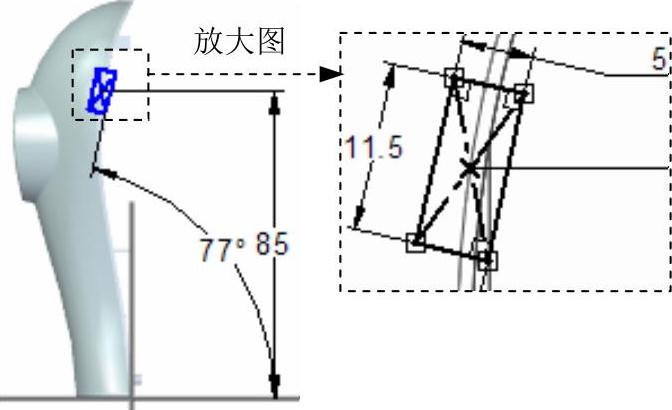

Step22.创建图15.4.33所示的拉伸曲面1。在功能选项卡区域中单击按钮，选取平面8作为草图平面，进入草绘环境，绘制图15.4.34所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“起始/终止范围”按钮，将平面8设置为拉伸起始平面，将图15.4.33所示的模型表面作为拉伸终止面；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

图15.4.33 拉伸曲面1

图15.4.34 截面草图

Step23.创建偏移曲面1。在区域中单击按钮；在绘图区域选取“零件间副本1”作为要偏移的曲面，然后右击；在“偏移”命令条中的文本框中输入1.0，按Enter键，偏移方向朝沿X轴正方向；单击按钮，单击按钮，完成偏移曲面1的创建。

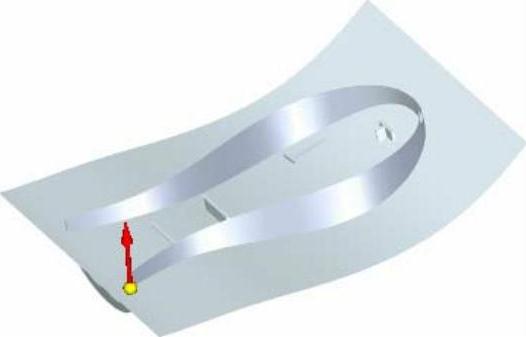

Step24.创建图15.4.35所示的曲面修剪1。在区域中单击按钮；在绘图区域选取拉伸曲面1为要修剪的曲面，单击按钮；在绘图区域选取偏移曲面1为修剪工具，单击按钮；将特征修剪方向箭头调整至图15.4.36所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪1的创建。

图15.4.35 曲面修剪1

图15.4.36 修剪方向

Step25.创建图15.4.37所示的曲面修剪2。在区域中单击按钮；在绘图区域选取偏移曲面1为要修剪的曲面，单击按钮；在绘图区域选取修剪曲面1为修剪工具，单击按钮；将特征修剪方向箭头调整至如图15.4.38所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪2的创建。

图15.4.37 曲面修剪2

图15.4.38 修剪方向

Step26.创建缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框；在该对话框中取消选中复选框，单击按钮；在绘图区域选取曲面修剪1与曲面修剪2为要缝合的曲面，单击按钮；单击按钮，单击按钮,完成缝合曲面1的创建。

Step27.创建布尔2。在功能选项卡区域中单击后的，选择命令；在“布尔”命令条中单击“布尔—合并”按钮，在绘图区域选取缝合曲面1为布尔运算的工具；单击按钮，完成布尔1的创建。

Step28.创建图15.4.39所示的拉伸特征12。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图15.4.40所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征12的创建。

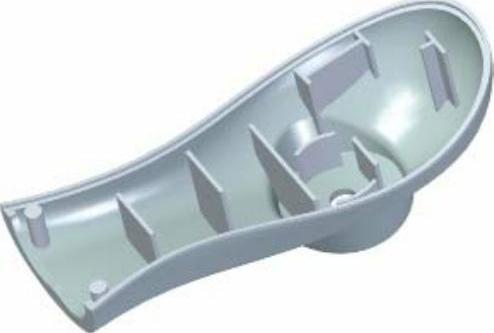

图15.4.39 拉伸特征12

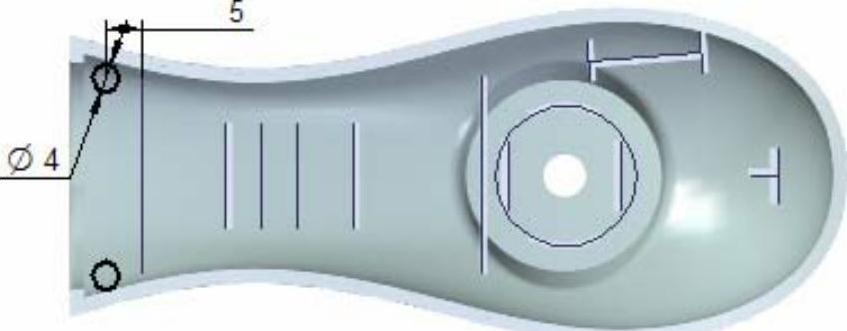

图15.4.40 截面草图

Step29.创建图15.4.41所示的拉伸特征13。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图15.4.42所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入3.0，并按Enter键，拉伸方向沿X轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征13的创建。

图15.4.41 拉伸特征13

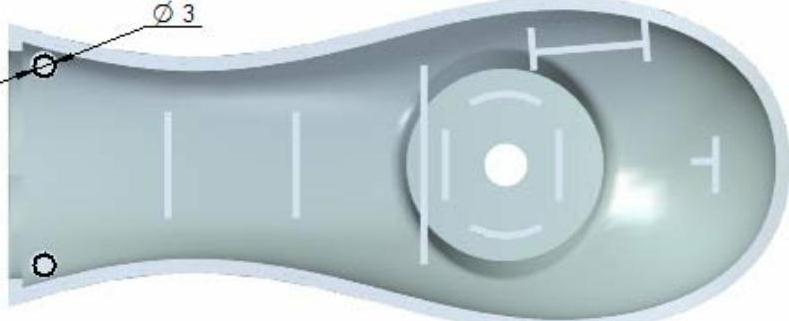

图15.4.42 截面草图

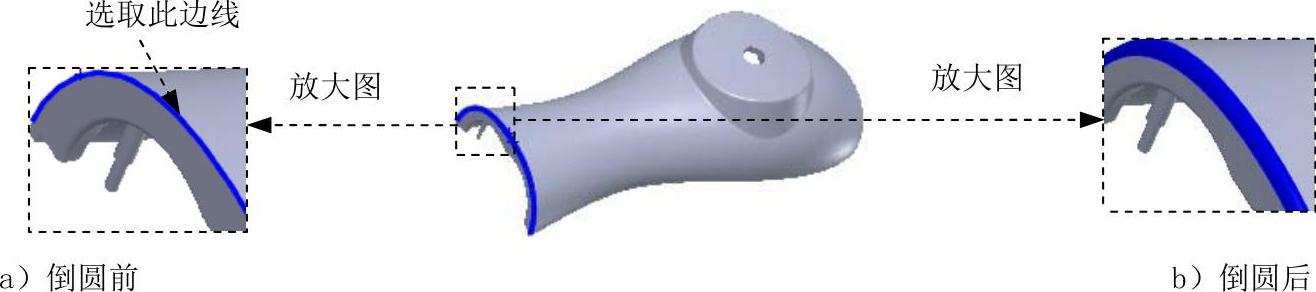

Step30.创建图15.4.43b所示的倒圆1。选取图15.4.43a所示的边线为要倒圆的对象，倒圆角半径值为1.0。

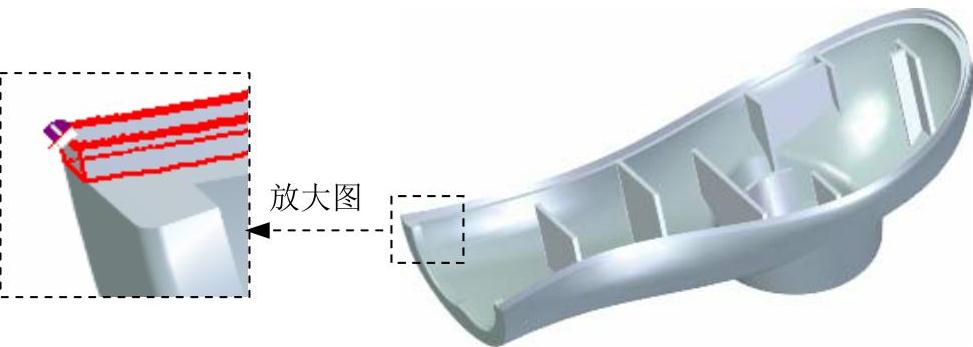

图15.4.43 倒圆1

Step31.创建图15.4.44所示的平面9。在区域中单击按钮，选择选项；选取前视图（XZ）平面作为参考实体，在下拉列表中输入偏移距离值为105，偏移方向沿Y轴正方向；在绘图区域单击完成平面9的创建。

图15.4.44 平面9

Step32.创建图15.4.45所示的除料特征1。在区域中选择命令，选取平面9作为草图平面，进入草图环境，绘制图15.4.46所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Y轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图15.4.45 除料特征1

图15.4.46 截面草图

Step33.创建图15.4.47b所示的倒斜角特征2。在区域中单击按钮，选择命令；单击按钮，系统弹出“倒斜角选项”对话框；选取倒斜角边类型为选项，单击按钮；选取图15.4.47a所示的边线为要倒角的对象，在“倒斜角”命令条的文本框中输入1.0，单击“倒斜角”命令条区域后的按钮；单击按钮，完成倒斜角特征2的创建。

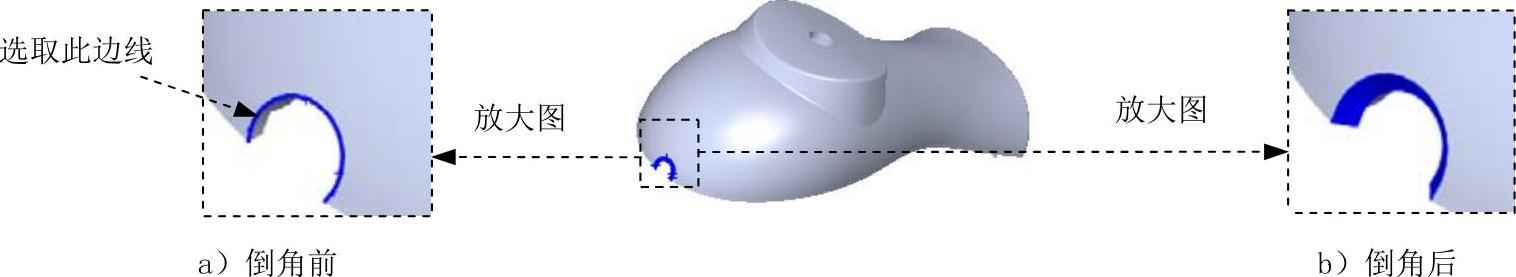

图15.4.47 倒斜角特征2

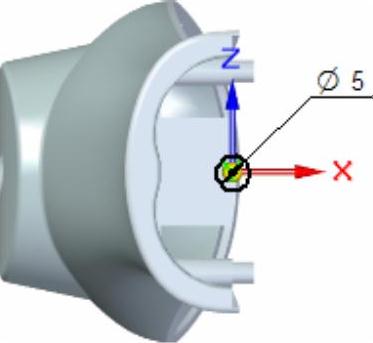

Step34.创建图15.4.48所示的除料特征2。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图15.4.49所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

图15.4.48 除料特征2

图15.4.49 截面草图

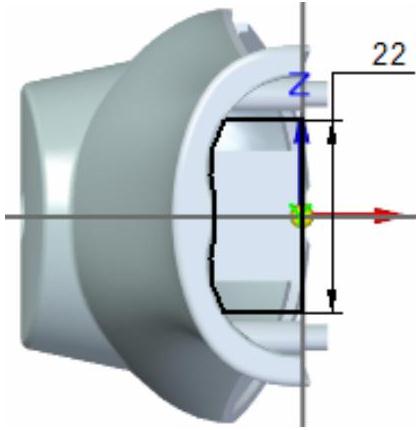

Step35.创建图15.4.50所示的除料特征3。在区域中选择命令；选取前视图（XZ）平面作为草图平面，进入草图环境，绘制图15.4.51所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入45，并按Enter键，拉伸方向沿Y轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征3的创建。

Step36.保存并关闭模型文件。

图15.4.50 除料特征3

图15.4.51 截面草图
