实例：优化10机盖设计步骤

实例概述:

本实例介绍了机盖的设计过程。通过练习本例，读者可以掌握拔模、扫掠、边倒圆等特征命令的应用。零件模型及相应的模型树如图10.1所示。

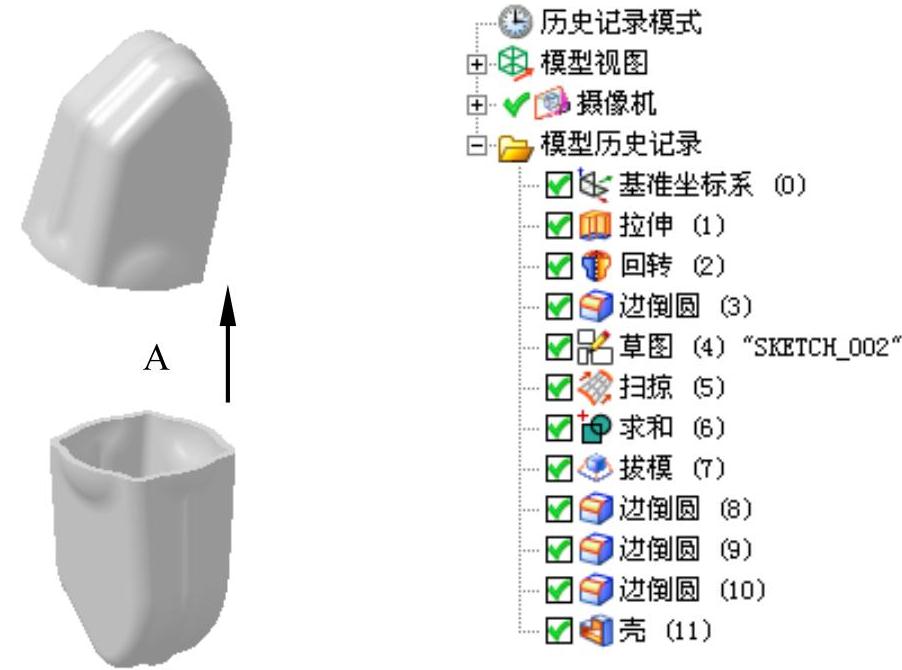

图10.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为；在文本框中输入文件名称upper_cap，单击按钮，进入建模环境。

Step2.创建图10.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取YZ基准平面为草图平面，选中区域的复选框，单击按钮。

②进入草图环境，绘制图10.3所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

图10.2 拉伸特征1

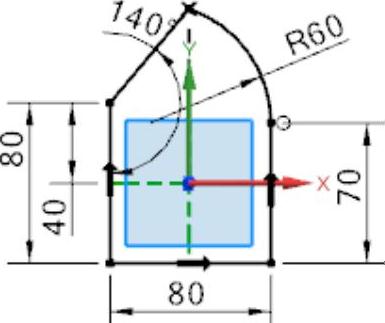

图10.3 截面草图

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值37.5，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征1的创建。

Step3.创建图10.4所示的回转特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“回转”对话框。

（2）定义回转特征的截面。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取YZ基准平面为草图平面，取消选中区域的复选框，单击按钮。

③进入草图环境，绘制图10.5所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义回转轴。在绘图区域中选取基准轴为旋转轴，选取草图中直线的右端点为回转特征的起点。

（4）定义回转角度。在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0，在下拉列表中选择选项，并在其下的文本框中输入值360；在区域的下拉列表中选择选项，采用系统默认的求和对象。

（5）单击按钮，完成回转特征的创建。

图10.4 回转特征

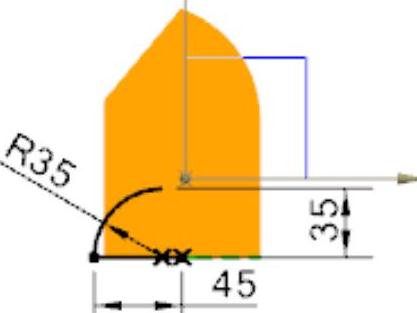

图10.5 截面草图

Step4.创建图10.6b所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图10.6a所示的两条边线为边倒圆参照，并在文本框输入值20。

（3）单击按钮，完成边倒圆特征1的创建。

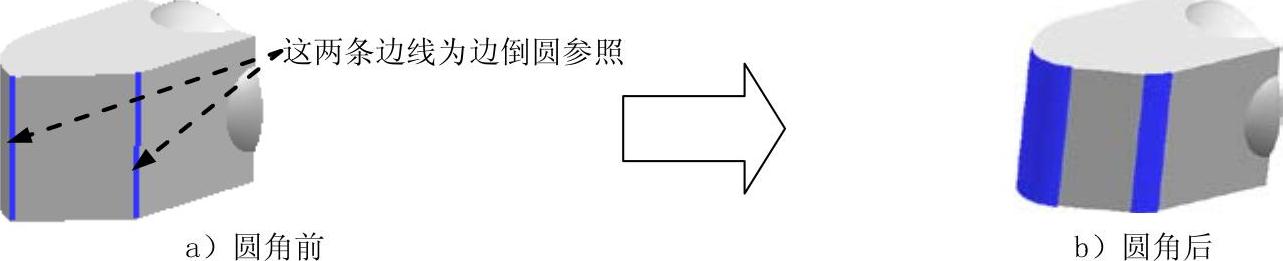

图10.6 边倒圆特征1

Step5.创建图10.7所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取图10.8所示的平面为草图平面，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图10.7所示的草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

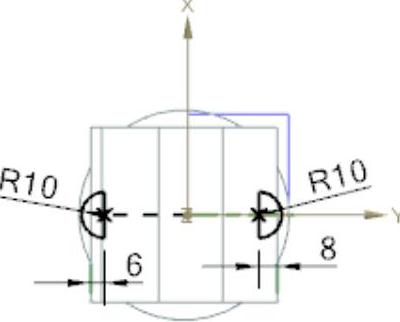

图10.7 草图1

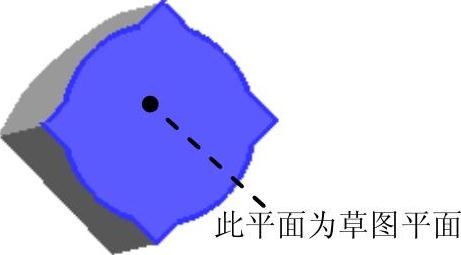

图10.8 定义草图平面

Step6.创建图10.9所示的扫掠特征。(https://www.daowen.com)

（1）选择命令。选择下拉菜单命令，系统弹出“扫掠”对话框。

（2）定义扫掠截面。在区域中单击按钮，在绘图区域中选取Step5所创建的截面草图1。

（3）定义扫掠引导线。在区域中单击按钮，在绘图区域中选取图10.10所示的边线。

（4）单击“扫掠”对话框中的按钮，完成扫掠特征的创建。

说明:在选取扫掠截面线串时，在选取扫掠截面时应先在“选择”工具条下拉列表中选择选项，在绘图区域中选取曲线1后，必须单击中键确认，并在绘图区域中选取曲线2；在选取扫掠引导线时应先在“选择”工具栏下拉列表中选择选项，再选取图10.10所示的边线。

图10.9 扫掠特征

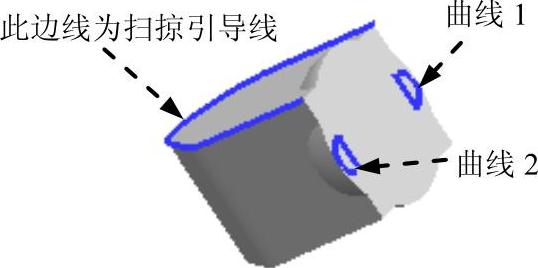

图10.10 定义截面线串/引导线串

Step7.对实体进行求和操作。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框。

（2）定义目标体和工具体。选取Step6所创建的扫掠特征为目标体，选取除此之外的其余实体为刀具体，单击按钮，完成该布尔操作。

Step8.创建图10.11所示的拔模特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拔模”对话框。

（2）定义拔模特征。在区域中选择选项，在拔模方向区域下拉列表中选择为拔模方向。选择图10.8所示的表面为固定平面，单击鼠标中键确认，选取图10.12所示的平面为要拔模的面，在文本框中输入拔模角度值4。

（3）单击“拔模”对话框中的按钮，完成拔模特征的创建。

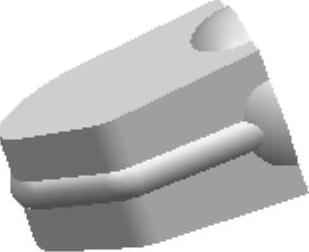

图10.11 拔模特征

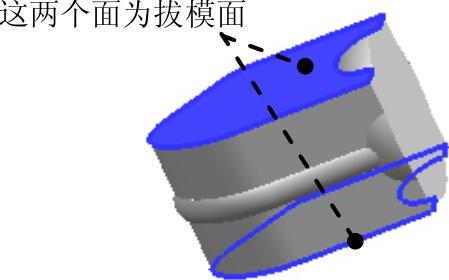

图10.12 定义拔模面

Step9.创建图10.13b所示的边倒圆特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图10.13a所示的6条边线为边倒圆参照，并在文本框中输入值20。

（3）单击按钮，完成边倒圆特征2的创建。

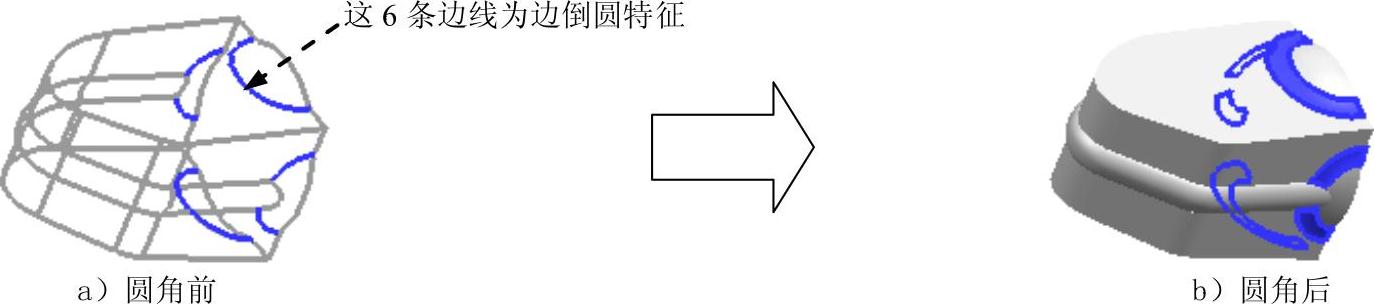

图10.13 边倒圆特征1

Step10.创建边倒圆特征3。选取图10.14所示的两条边线为边倒圆参照，其圆角半径值为10。

Step11.创建边倒圆特征4。选取图10.15所示的边线为边倒圆参照，其圆角半径值为15。

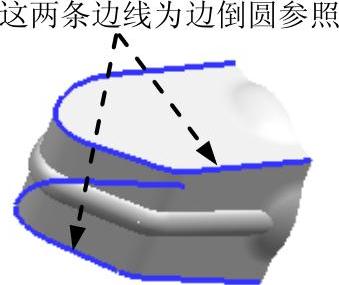

图10.14 边倒圆特征3

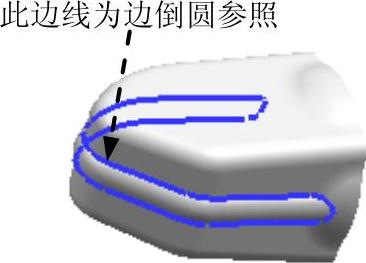

图10.15 边倒圆特征4

Step12.创建图10.16所示的抽壳特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

（2）在区域单击按钮，选取图10.17所示的面为移除面，并在文本框中输入值5，采用系统默认的抽壳方向。

（3）单击按钮，完成抽壳特征的创建。

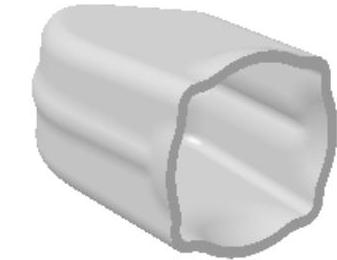

图10.16 抽壳特征

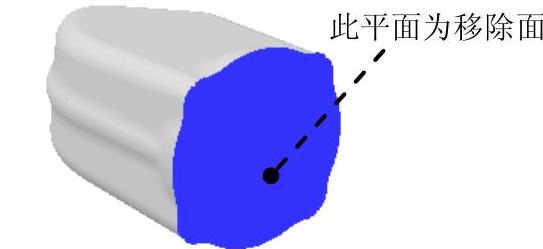

图10.17 定义抽壳特征

Step13.设置隐藏。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“类选择”对话框。

（2）选择隐藏对象。单击“类选择”对话框区域的按钮，系统弹出“根据类型选择”对话框，按住Ctrl键，选择对话框列表中的和选项，单击按钮。系统再次弹出“类选择”对话框，单击对话框区域的“全选”按钮。

（3）完成隐藏操作。单击对话框中的按钮，完成对设置对象的隐藏。

Step14.保存零件模型。选择下拉菜单命令，即可保存零件模型。
