【摘要】:样条曲线是一种特殊曲线,AutoCAD使用的样条曲线是一种称为非均匀有理B样条的特殊曲线。AutoCAD可以在指定的公差范围内把控制点拟合成光滑的非均匀有理B样条曲线,在样条曲线中,引入了公差的概念,即公差是表示样条曲线拟合所指定的拟合点集时的拟合精度。当公差为0时,样条曲线将通过该点。在AutoCAD中可以通过指定点来绘制样条曲线,也可以将样条曲线起点和端点重合而形成封闭的图形。★指定端点切向时输入↙表示默认样条曲线的端点切向。
样条曲线是一种特殊曲线,AutoCAD使用的样条曲线是一种称为非均匀有理B样条的特殊曲线。通过指定一系列的控制点,它可以由起点、终点、控制点及偏差来控制曲线,至少有三点才能确定一条样条曲线,在机械制图中,常用样条曲线来表示零件图或者装配图中的局部剖视图的边界。AutoCAD可以在指定的公差范围内把控制点拟合成光滑的非均匀有理B样条曲线,在样条曲线中,引入了公差的概念,即公差是表示样条曲线拟合所指定的拟合点集时的拟合精度。公差越小,样条曲线与拟合点越接近。当公差为0时,样条曲线将通过该点。在AutoCAD中可以通过指定点来绘制样条曲线,也可以将样条曲线起点和端点重合而形成封闭的图形。
输入命令的方式:
·单击【绘图】工具栏中的【样条曲线】按钮。
·单击菜单栏中的【绘图】/【样条曲线】。
·命令行输入:spline↙(缩写spl)。

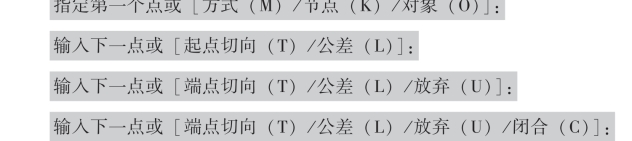

命令行提示:
通过指定控制点来绘制样条曲线的步骤如下:

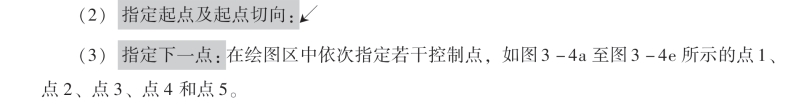

(1)执行绘制样条曲线的命令。
(https://www.daowen.com)

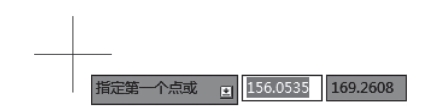

图3-4a 指定控制点1

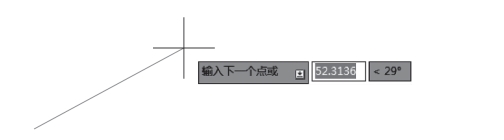

图3-4b 指定控制点2

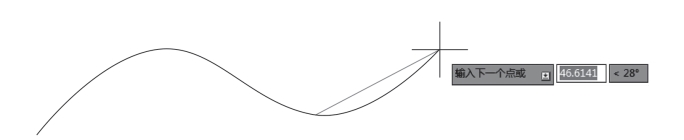

图3-4c 指定控制点3

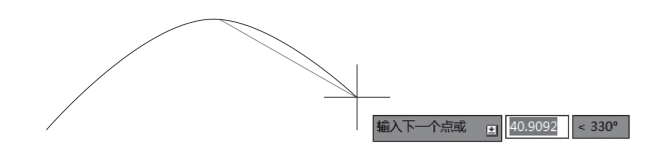

图3-4d 指定控制点4

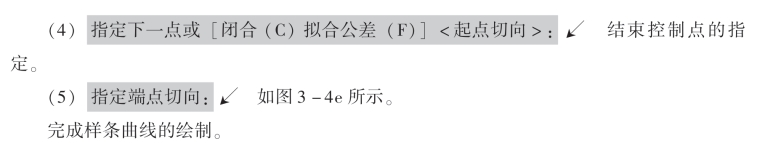

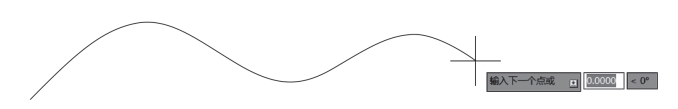

图3-4e 指定端点切向
★选择命令提示中的【对象(O)】,可将已知的线段拟合为样条曲线。
★指定起点切向时输入↙ 表示默认样条曲线的起点切向。
★指定端点切向时输入↙ 表示默认样条曲线的端点切向。
