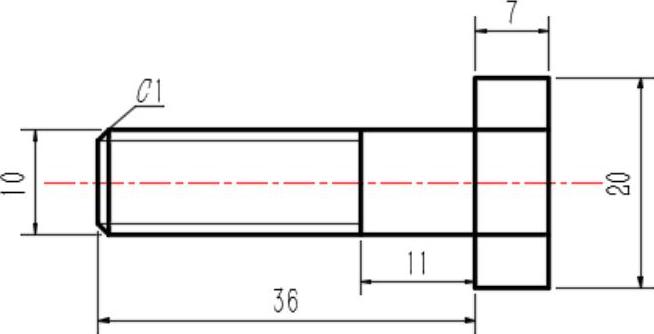

绘制如图4-110所示的螺栓零件图。

图4-110 螺栓

光盘路径

光盘\动画演示\第4章\螺栓.avi

操作步骤

图层设置。单击“默认”选项卡“图层”面板中的“图层特性”按钮，新建3个图层，名称及属性如下：

图层一命名为“粗实线”，线宽为0.3mm，其余属性默认。

图层二命名为“细实线”图层，其余属性默认。

图层三命名为“中心线”图层，线型为“CENTER”，颜色设为红色，其余属性默认。

图形缩放。

绘制中心线。将“中心线”层置为当前层，单击“默认”选项卡“绘图”面板中的“直线”按钮，坐标点为（-5，0）（@30，0）。

绘制初步轮廓线。将“粗实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制4条线段或连续线段，端点坐标分别为{（0，0）、（@0，5）、（@20，0）}、{（20，0）、（@0，10）、（@-7，0）、（@0，-10）}、{（10，0）、（@0，5）}、{（1，0）、（@0，5）}。

绘制螺纹牙底线。将“细实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制线段，端点坐标为{（0，4）、（@10，0）}，绘制如图4-111所示。

倒角处理。单击“默认”选项卡“修改”面板中的“倒角”按钮，倒角距离为1，对图4-45中A点处的两条直线进行倒角处理，结果如图4-112所示。

镜像处理。单击“默认”选项卡“修改”面板中的“镜像”按钮，对所有绘制的对象进行镜像，镜像轴为螺栓的中心线，绘制如图4-113所示。

图4-111 绘制轮廓线图

(www.daowen.com)

图4-112 倒角处理

图4-113 镜像处理

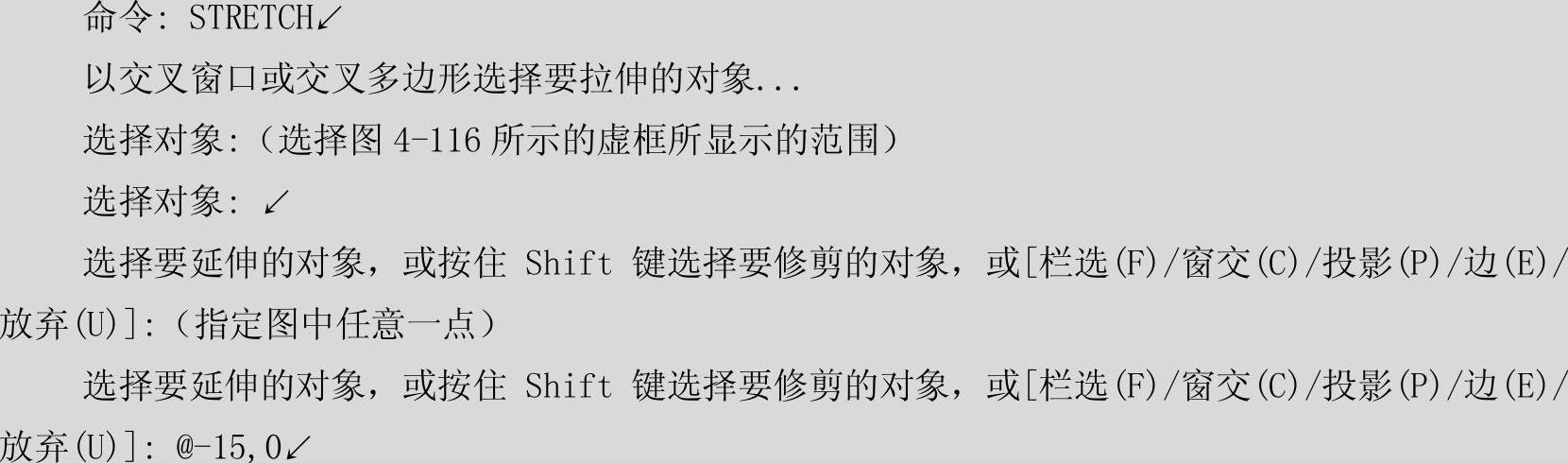

拉伸处理。

绘制结果如图4-115所示。

绘制如图4-117所示。

图4-114 拉伸操作

图4-115 拉伸图形

图4-116 拉伸操作

图4-117 拉伸螺栓

保存文件。在命令行输入命令QSAVE，或者单击“标准”工具栏中的“保存”按钮。最后得到如图4-110所示的零件图。

提示

拉伸命令“修改”/“拉伸”选择拉伸的对象和拉伸的两个角点。AutoCAD可拉伸与选择窗口相交的圆弧、椭圆弧、直线、多段线、二维实体、射线、宽线和样条曲线。STRETCH移动窗口内的端点，而不改变窗口外的端点。STRETCH还移动窗口内的宽线和二维实体的顶点，而不改变窗口外的宽线和二维实体的顶点。多段线的每一段都被当作简单的直线或圆弧分开处理。
