如何制作储蓄罐的盖子？

下面讲解储蓄罐前盖（MONEY_SAVER_FRONT）的创建过程，零件模型及路径查找器如图32.4.1所示。

图32.4.1 零件模型及路径查找器

Step1.在装配体中建立储蓄罐前盖MONEY_SAVER_FRONT。

（1）单击区域中的“原位创建零件”按钮。系统弹出“原位创建零件”命令条与“原位创建零件选项”对话框。

（2）在“原位创建零件选项”对话框的区域选中单选项，在区域选中单选项，然后单击“原位创建零件选项”对话框中的按钮。

（3）在“原位创建零件”命令条区域的下拉列表中选择选项，单击按钮，系统弹出“另存为”对话框，在文本框中输入零件的名称为MONEY_SAVER_FRONT，单击按钮。

（4）单击功能选项卡区域后的小三角，选择命令，系统弹出“零件间复制”命令条，在绘图区域选取MONEY_SAVER_SKEL零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取MONEY_SAVER_SKEL中的拉伸曲面1。单击按钮，单击按钮，单击按钮，完成“零件间复制”的操作。

注：若绘图区域没有显示出拉伸曲面1，可先退出“零件间复制”命令，然后在路径查找器中选中右击，在系统弹出的快捷菜单中选择命令，然后将“曲面”选中即可。

（5）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框。在选择零件副本对话框中选择“MONEY_SAVER_SKEL”零件，然后单击按钮。系统弹出“零件副本参数”对话框，在该对话框中选中复选框、复选框与单选项，单击按钮。单击按钮。

（6）单击按钮。

Step2.选择下拉菜单命令，在路径查找器中选中后右击选择命令。

Step3.创建图32.4.2所示的减去特征1。

（1）选择命令。在功能选项卡的区域中单击后的，单击“减去”按钮。

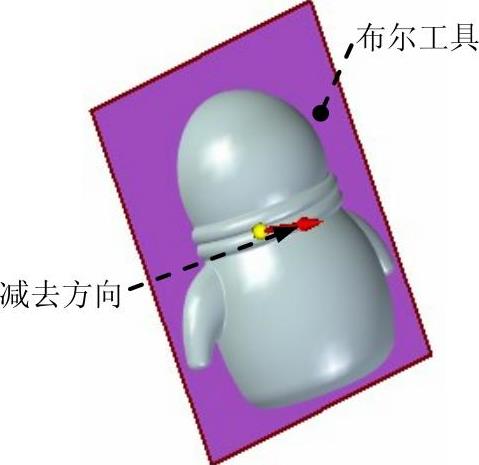

（2）定义布尔运算的工具及方向。在绘图区域选择图32.4.3所示的曲面为布尔运算的工具，减去方向如图32.4.3所示。

（3）单击按钮。完成减去特征1的创建。

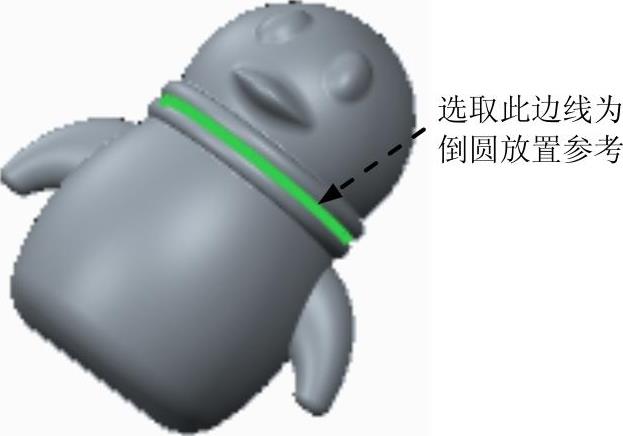

Step4.创建倒圆特征1。选取图32.4.4所示的边线为要倒圆的对象，圆角半径值为2.0。

Step5.创建图32.4.5b所示的薄壁特征1。

（1）选择命令。在区域中单击按钮。

（2）定义薄壁厚度。在“薄壁”命令条的文本框中输入薄壁厚度值0.5，然后右击。

图32.4.2 减去特征1

图32.4.3 定义布尔运算的工具及方向

图32.4.4 倒圆特征1

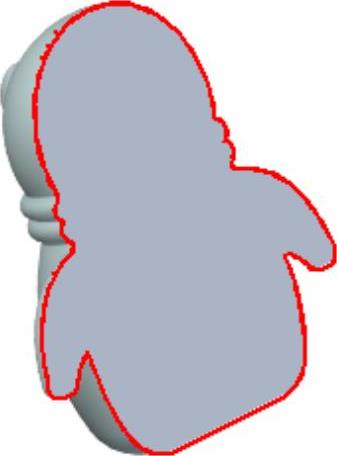

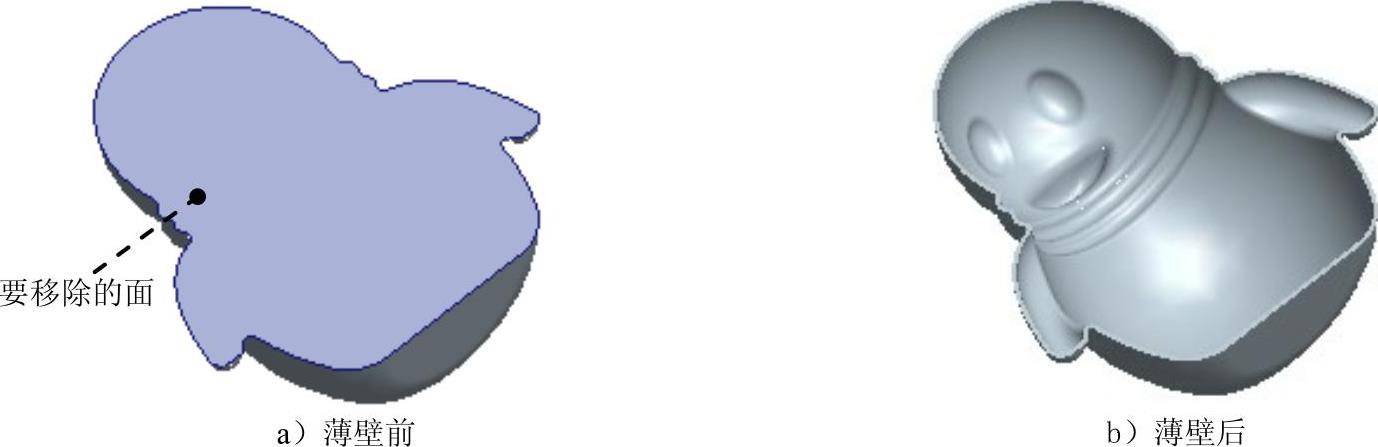

（3）选择要移除的面。在系统提示下，选择图32.4.5a所示的模型表面为要移除的面，然后右击。

（4）单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

图32.4.5 薄壁特征1

Step6.创建图32.4.6所示的草图1。

（1）在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境。

图32.4.6 草图1

（2）绘制图32.4.6所示的草图1，单击按钮。退出草绘环境。

Step7.创建图32.4.7所示的扫掠除料1。

（1）选择命令。在区域中单击后的小三角，选择命令。

（2）定义扫掠类型。在“扫掠选项”对话框的区域中选中单选项。其他参数接受系统默认设置值，单击按钮。

（3）定义扫掠轨迹曲线。在“创建起源”选项的下拉列表中选择选项，在图形区中选取图32.4.8所示模型边线作为扫掠轨迹曲线。

（4）定义扫掠横截面。在图形区中选取草图1作为扫掠截面。

（5）单击命令条中的按钮，单击按钮，完成扫掠除料1的创建。

图32.4.7 扫掠除料1

图32.4.8 定义扫掠轨迹曲线(https://www.daowen.com)

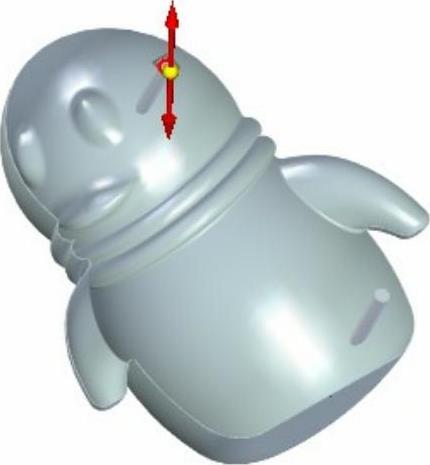

Step8.创建图32.4.9所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

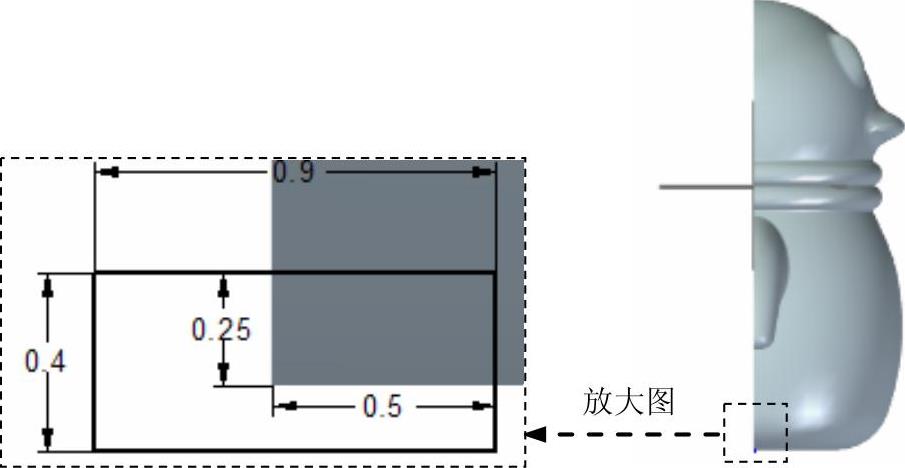

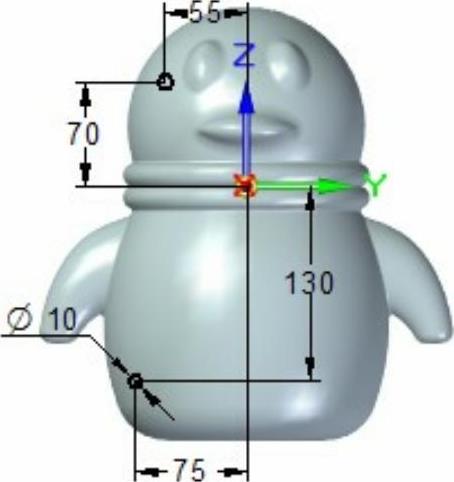

（2）定义特征的截面草图。选取右视图（YZ）平面作为草图平面，进入草绘环境。绘制图32.4.10所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿过下一个”按钮，拉伸方向沿X轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图32.4.9 拉伸特征1

图32.4.10 截面草图

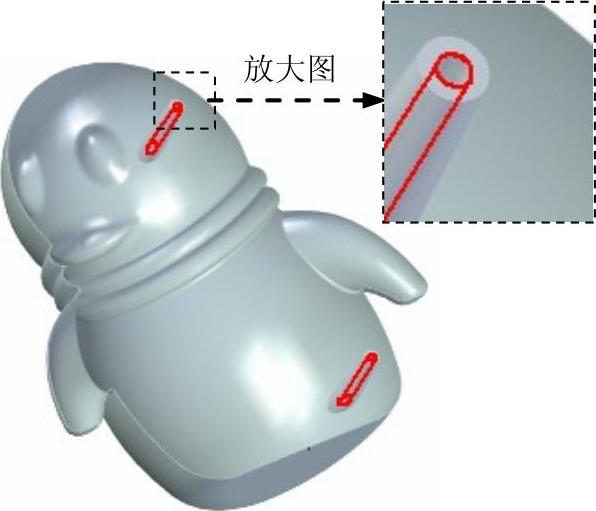

Step9.创建图32.4.11所示的拔模特征1。

（1）选择命令。在区域中单击按钮。

（2）定义拔模类型。单击按钮，系统弹出“拔模选项”对话框。选择拔模类型为，选中复选框，单击按钮。完成拔模类型的设置。

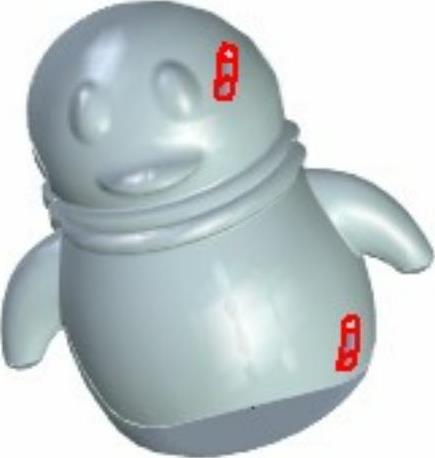

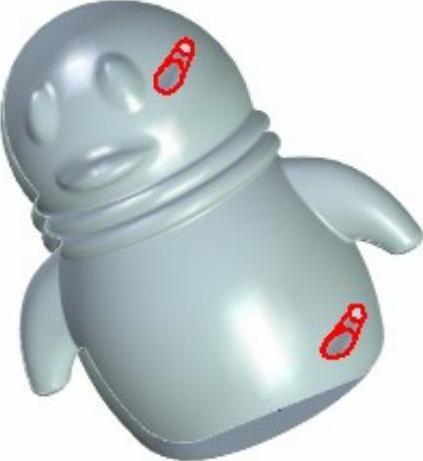

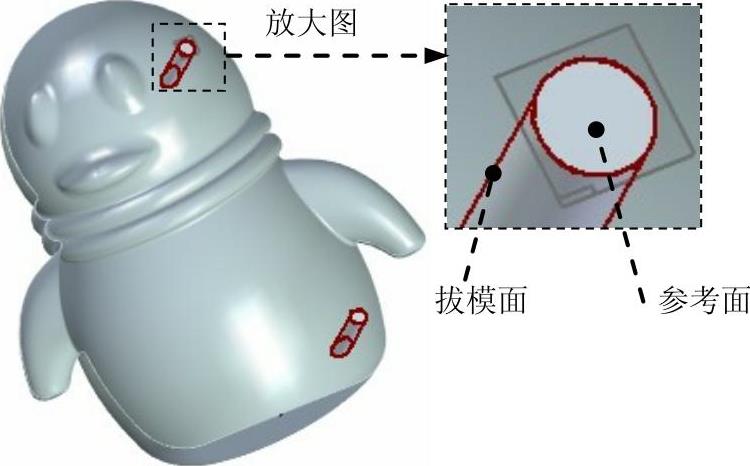

（3）定义参考面。在系统的提示下，选取图32.4.12所示的模型表面作为拔模参考面。

（4）定义拔模面。在系统的提示下，选取图32.4.12所示的模型表面为需要拔模的面。

（5）定义拔模属性。在“拔模”命令条的拔模角度区域的文本框中输入角度值为3.0，单击鼠标右键，然后单击按钮。

图32.4.11 拔模特征1

图32.4.12 定义参考面拔模面

（6）定义拔模方向。移动鼠标将拔模方向调整至图32.4.13所示的方向后单击。

（7）单击“拔模”命令条中的按钮，完成拔模特征1的创建。单击按钮，执行显示的操作。

图32.4.13 定义拔模方向

Step10.创建图32.4.14所示的除料特征1。

（1）选择命令。在区域中选择命令。

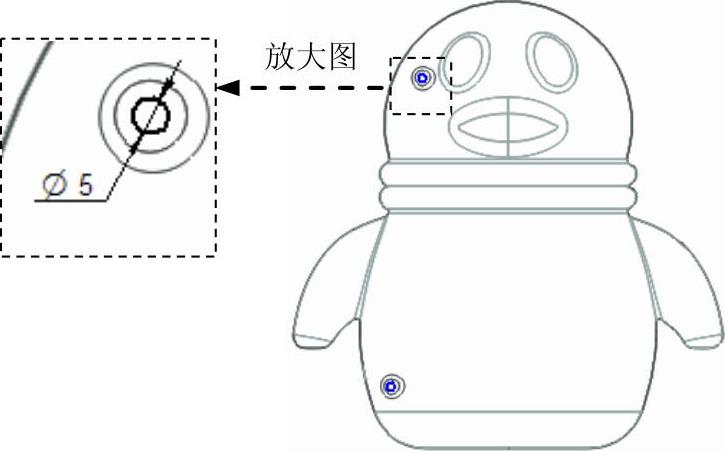

（2）定义特征的截面草图。选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图32.4.15所示的截面草图。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入值20，并按Enter键，拉伸方向沿X轴正方向。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

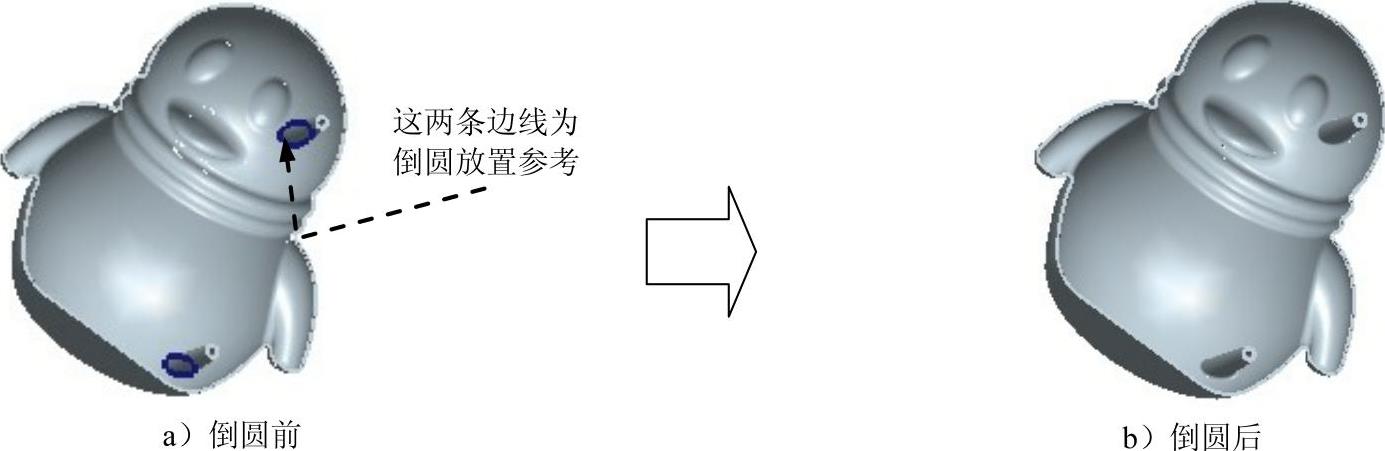

Step11.创建图32.4.16b所示的倒圆特征2。选取图32.4.16a所示的边线为要倒圆的对象，圆角半径值为2.0。

图32.4.14 除料特征1

图32.4.15 截面草图

图32.4.16 倒圆特征2

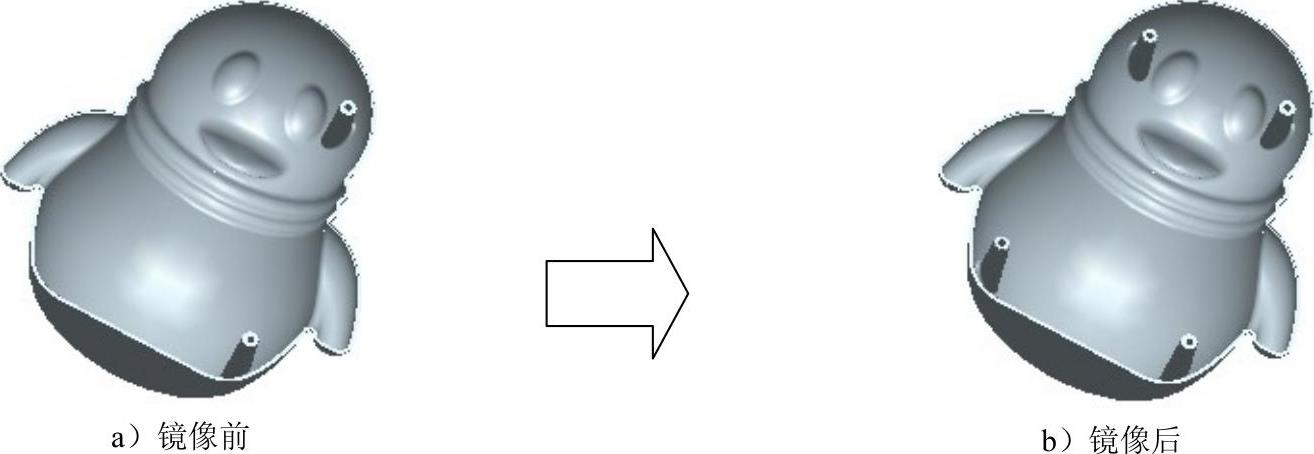

Step12.创建图32.4.17b所示的镜像特征1。

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在路径查找器中选择“拉伸1”“拔模1”“除料1”以及“倒圆2”为要镜像的特征。单击按钮。

（3）定义镜像平面。选取前视图（XZ）平面为镜像平面。

（4）单击按钮，完成镜像特征1的创建。

图32.4.17 镜像特征1

Step13.保存并关闭模型文件，并将总装配文件保存。
