本例绘制底座工程视图，如图10-58所示。

图10-58 底座工程图

操作步骤

（1）新建文件。单击“快速入门”标签栏“启动”面板上的“新建”按钮 ，在打开的 “新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.idw”选项，然后单击“确定”按钮新建一个工程图文件。

（2）创建基础视图。单击“放置视图”标签栏“创建”面板上的“基础视图”按钮 ，打开“工程视图”对话框，在对话框中单击“打开现有文件”按钮 ，打开如图10-59所示的“打开”对话框，选择“底座”零件，如图10-59所示，单击“打开”按钮，打开“底座”零件；选择比例为2∶1，选择样式为“不显示隐藏线” ，如图10-60所示，单击“确定”按钮，完成基础视图的创建，如图10-61所示。

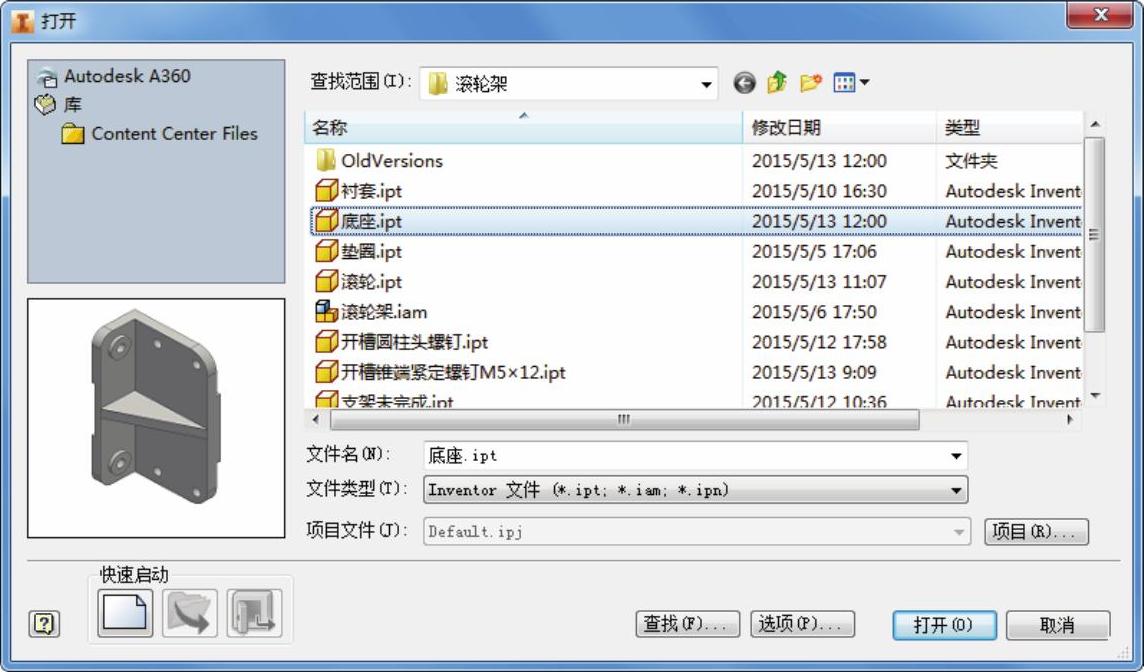

图10-59 “打开”对话框

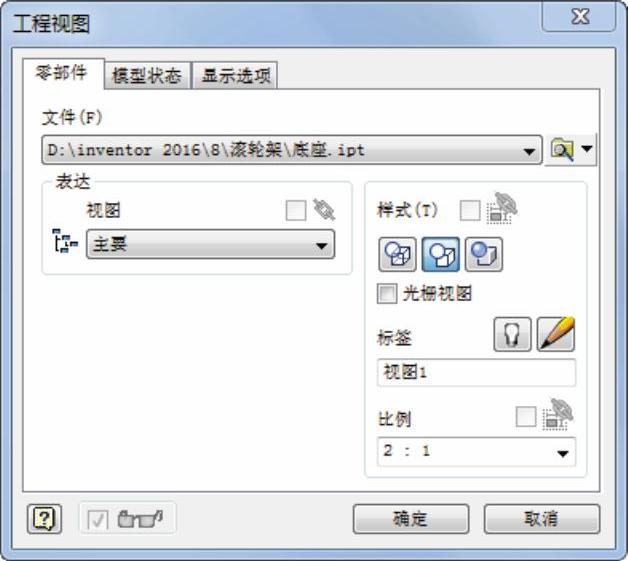

图10-60 设置参数

图10-61 创建基础视图

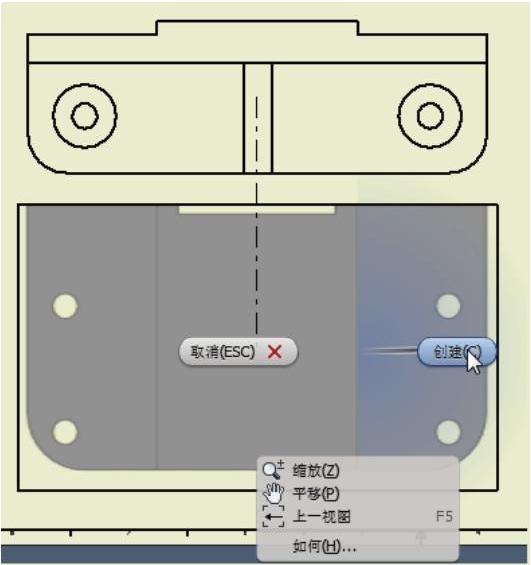

（3）创建投影视图1。单击“放置视图”选项卡“创建”面板上的“投影视图”按钮 ，在视图中选择上步创建的基础视图，然后向左拖动鼠标，在适当位置单击确定创建投影视图的位置。再单击鼠标右键，在打开的快捷菜单中选择“创建”选项，如图10-62所示生成的投影视图如图10-63所示。

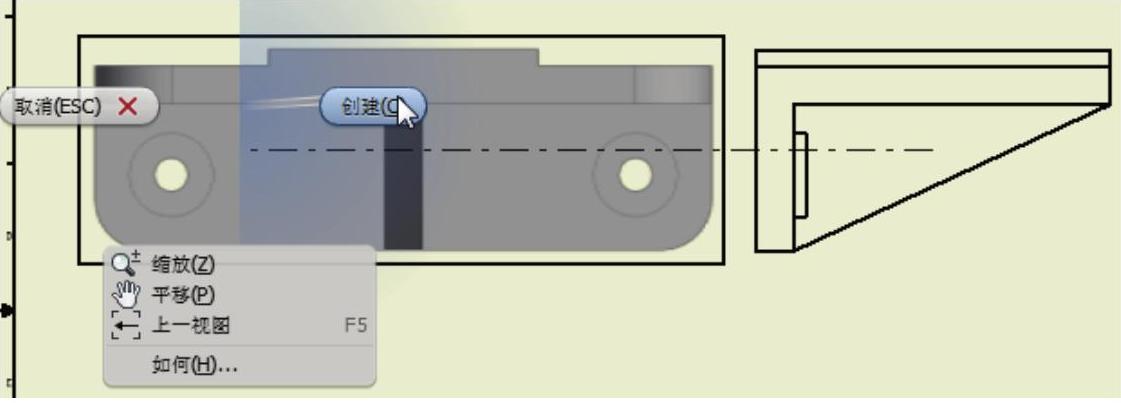

图10-62 快捷菜单

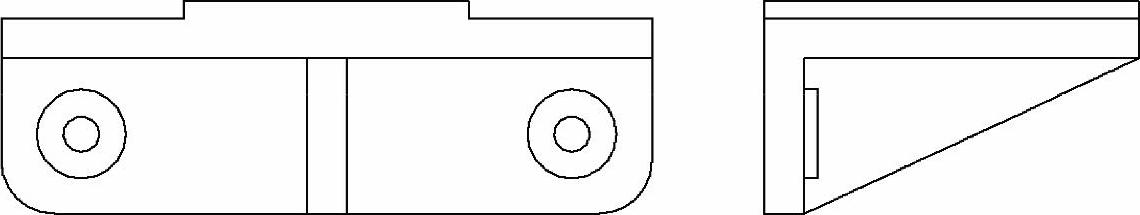

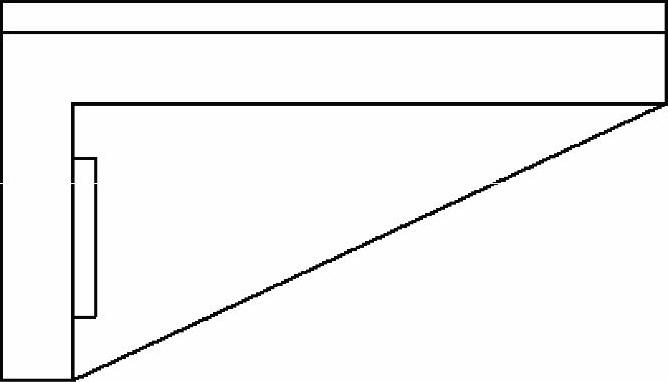

图10-63 创建投影视图1

（4）创建投影视图2。单击“放置视图”选项卡“创建”面板上的“投影视图”按钮 ，在视图中选择上步创建的投影视图，然后向下拖动鼠标，在适当位置单击确定创建投影视图的位置。再单击鼠标右键，在打开的快捷菜单中选择“创建”选项，如图10-64所示，生成的投影视图如图10-65所示。

图10-64 快捷菜单

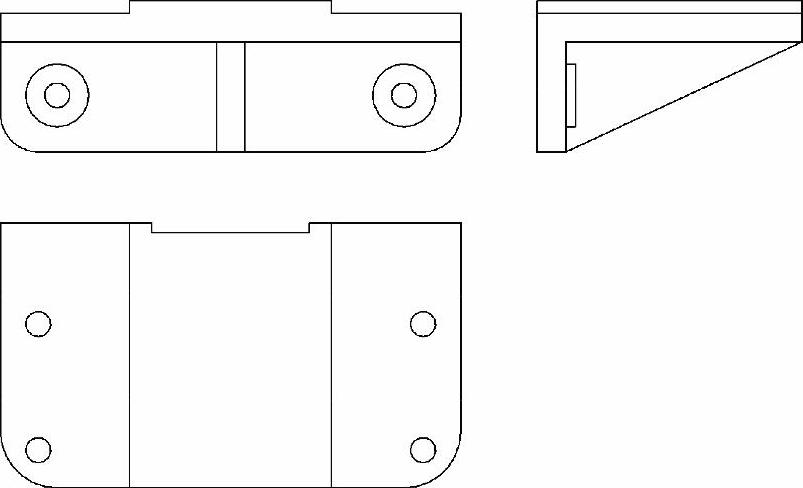

图10-65 创建投影视图2

（5）创建局部剖视图。(www.daowen.com)

（1）在视图中选取左视图，单击“放置视图”选项卡“草图”面板上中的“开始创建草图”按钮 ，进入草图绘制环境。单击“草图”选项卡“绘图”面板的“样条曲线（插值）”按钮 ，绘制一个封闭轮廓，如图10-66所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

2）单击“放置视图”选项卡“创建”面板上的“局部剖视图”按钮 ，在视图中选取左视图，打开如图10-67所示的“局部剖视图”对话框。在深度下拉列表中选择“至孔”选项，系统自动捕捉上步绘制的草图为截面轮廓，选择如图10-68所示的孔，输入深度为0，单击“确定”按钮，完成局部剖视图的创建，如图10-69所示。

图10-66 绘制样条曲线

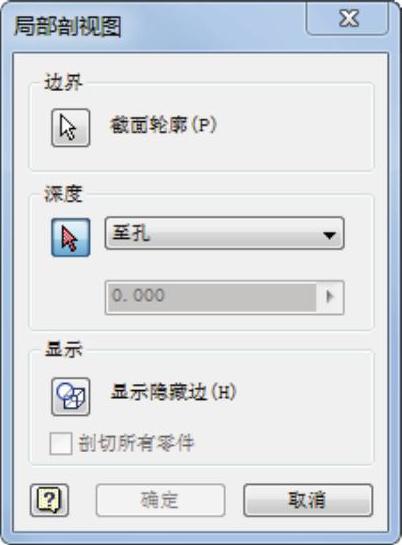

图10-67 “局部剖视图”对话框

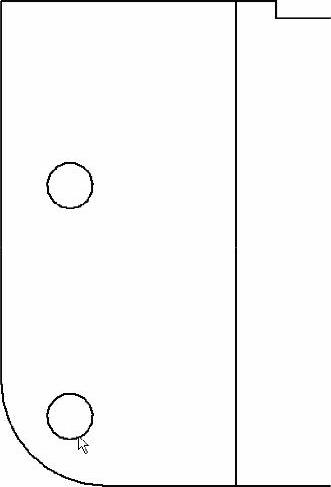

图10-68 选择孔

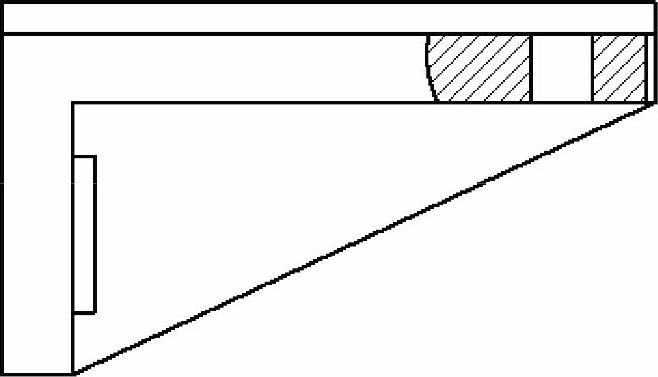

图10-69 创建局部剖视图

（6）创建局部剖视图

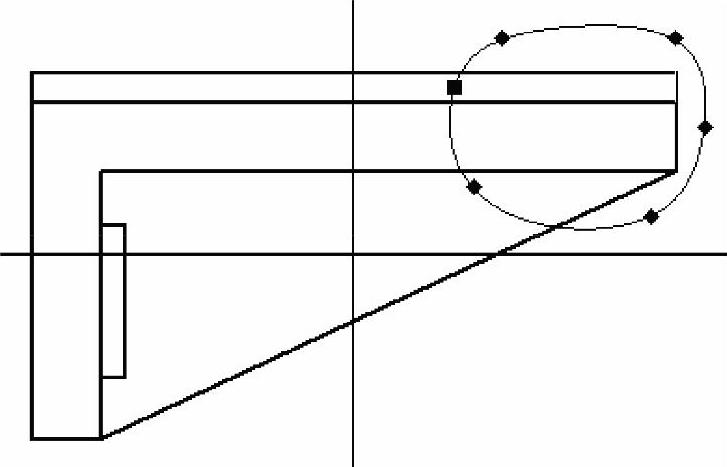

1）在视图中选取左视图，单击“放置视图”选项卡“草图”面板上中的“开始创建草图”按钮 ，进入草图绘制环境。单击“草图”选项卡“绘图”面板的“样条曲线（插值）”按钮 ，绘制一个封闭轮廓，如图10-70所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图10-70 绘制样条曲线

2）单击“放置视图”选项卡“创建”面板上的“局部剖视图”按钮 ，在视图中选取左视图，打开如图10-71所示的“局部剖视图”对话框。在深度下拉列表中选择“至孔”选项，系统自动捕捉上步绘制的草图为截面轮廓，选择如图10-72所示的孔，单击“确定”按钮，完成局部剖视图的创建，如图10-73所示。

图10-71 “局部剖视图”对话框

图10-72 选择孔

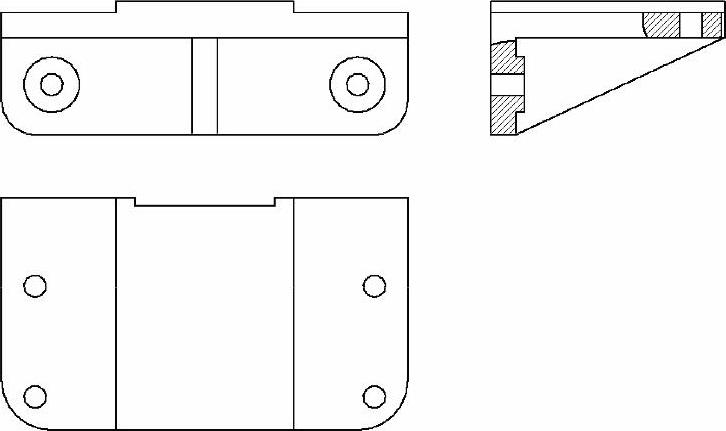

图10-73 创建局部剖视图

（7）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“创建底座视图.idw”，单击“保存”按钮，保存文件。
