如何创建装配体工程图视图？

范例概述

本范例为创建装配体工程图视图的范例，其主要创建过程和普通零件的工程图视图创建过程类似，但在创建剖面与编辑剖面的时候又有所不同。本范例的工程图如图3.12.36所示。

Stage1．设置工作目录和打开文件

Step1.选择下拉菜单命令，将工作目录设置至D:\creo3.7\work\ch03.12.05。

Step2.选择下拉菜单命令，打开文件asm_base.asm。

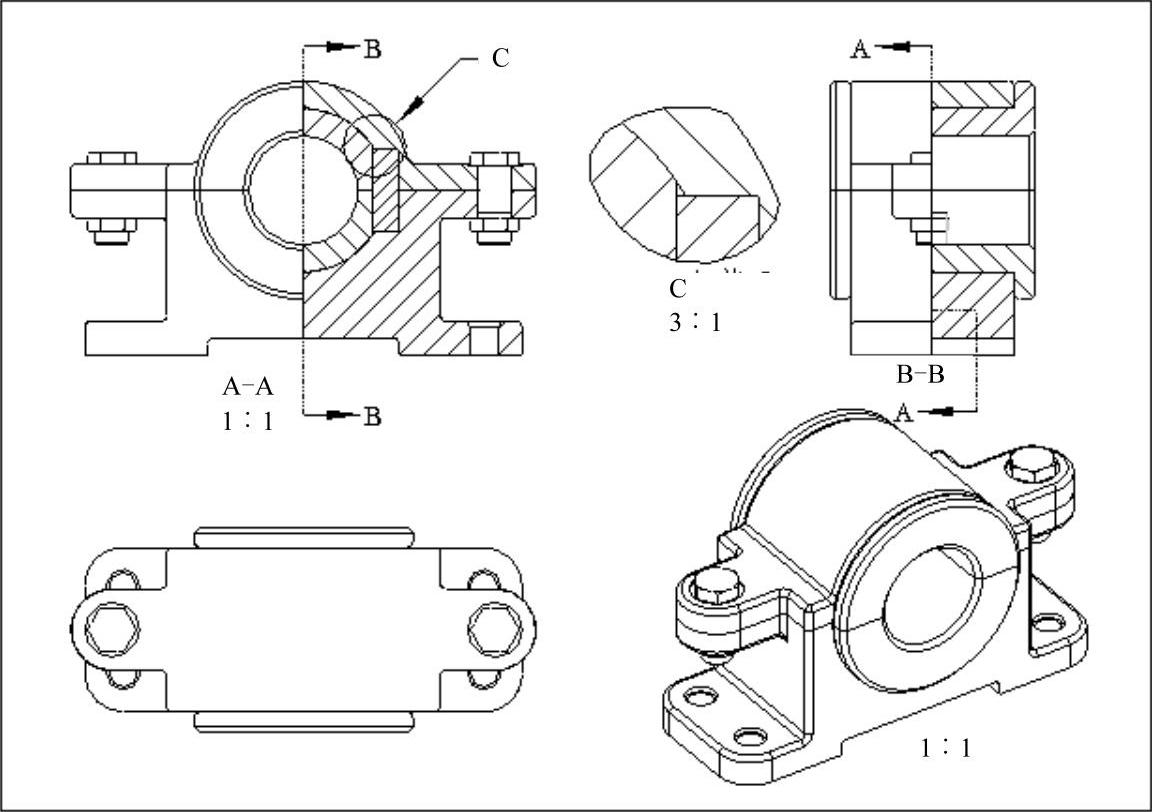

图3.12.36 创建装配体工程图

Stage2．新建工程图

Step1.在工具栏中单击“新建”按钮，系统弹出“新建”对话框。

Step2.在“新建”对话框中的区域中选中单选项，在文本框中输入文件名ex03_05，取消选中复选框，单击按钮。

Step3.选取工程图模板或图框格式。在弹出的“新建绘图”对话框的区域中选中单选项，在区域中选取“横向”，在文本框中选取选项，单击按钮，进入工程图环境。

Stage3．创建图3.12.36所示的主视图（本例中主视图为半剖的阶梯剖视图）

Step1.在绘图区的空白处右击，在系统弹出的快捷菜单中选取命令，在弹出的“选择组合状态”对话框中单击按钮。

Step2.在系统的提示下，在屏幕图形区选取一点，在弹出的“绘图视图”对话框中，设置视图方位为“FRONT”，比例值为1.0，视图显示模式为，切线显示模式为，设置完成后单击按钮，主视图如图3.12.37所示。

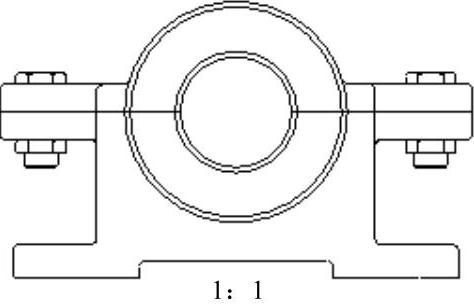

图3.12.37 主视图

Step3.创建主视图半剖视图。

（1）双击主视图，系统弹出“绘图视图”对话框。

（2）选取区域中的选项，在区域中选中单选项，将设置为，然后单击按钮，在下拉列表中选取剖截面（A剖截面为偏距截面，在零件模型环境中已创建），在下拉列表框中选取选项。

（3）在图形区选取“ASM_RIGHT”基准平面，此时视图如图3.12.38所示，采用系统默认的剖切方向。

（4）单击按钮，此时系统生成图3.12.39所示的半剖视图。

图3.12.38 定义剖切方向

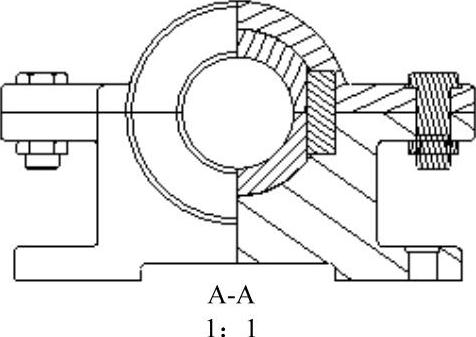

图3.12.39 创建半剖视图

Step4.修改主视图的剖面线。

（1）双击主视图中任一剖面线，系统弹出图3.12.40所示的菜单，选取图3.12.41所示的“螺母”为第一个要修改剖面线的零件，在菜单中选择命令，取消对“螺母”的剖切。

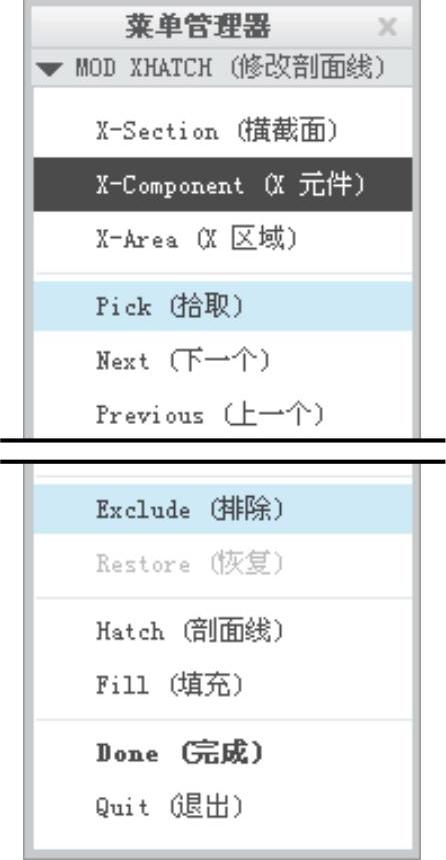

图3.12.40 “修改剖面线”菜单

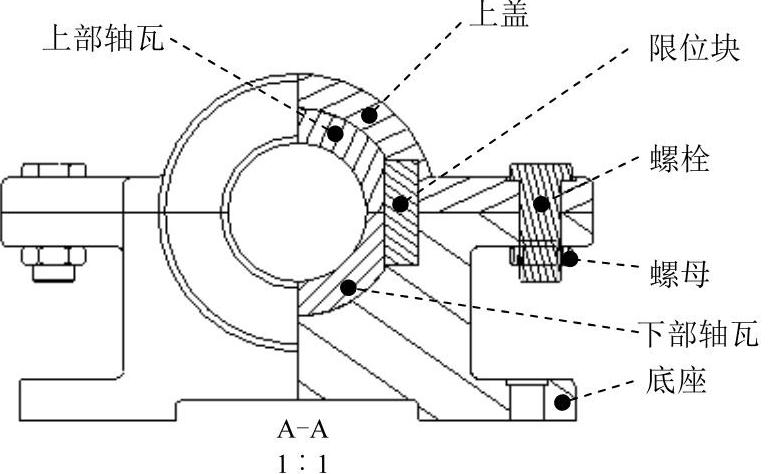

图3.12.41 修改剖面线（一）

（2）在菜单中选择命令，系统自动选取“底座”的剖面线为修改对象，再选择命令，在弹出的下拉菜单中选择命令，在绘图区下方的消息输入窗口中输入间距值6，然后在菜单中选择命令，在弹出的下拉菜单中选择命令，完成对“底座”剖面线的修改。

（3）在菜单中选择命令，系统自动选取“下部轴瓦”的剖面线为修改对象，设置该剖面线的间距值为6，角度值为135。

（4）在菜单中选择命令，系统自动选取“限位块”的剖面线为修改对象，设置该剖面线的间距值为3，角度值为45。

（5）在菜单中选择命令，系统自动选取“上部轴瓦”的剖面线为修改对象，设置该剖面线的间距值为6，角度值为45。

（6）在菜单中选择命令，系统自动选取“上盖”的剖面线为修改对象，设置该剖面线的间距值为6，角度值为135。

（7）在菜单中选择命令，系统自动选取“螺栓”的剖面线为修改对象，选择命令，取消对“螺栓”的剖切。至此，主视图剖面线的修改完成，结果如图3.12.42所示。

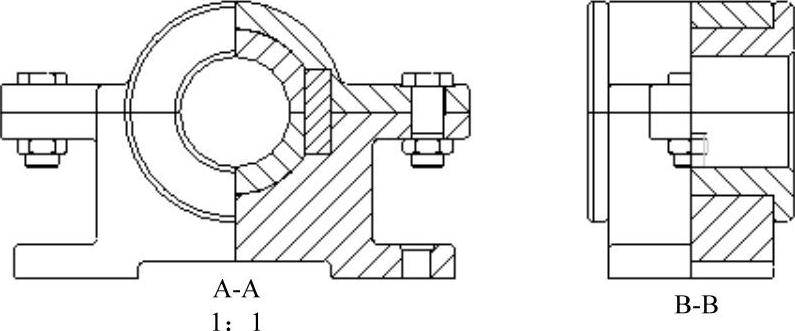

Stage4．创建图3.12.43所示的左视图（本例中左视图为半剖视图）

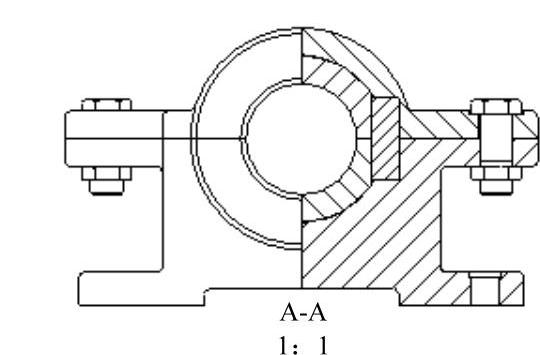

图3.12.42 修改剖面线（二）

图3.12.43 创建左视图

Step1.在工程图模式下，创建左视图。(https://www.daowen.com)

（1）单击选中主视图，然后右击，从弹出的快捷菜单中选择命令。

（2）在系统的提示下，在图形区的主视图的右部任意选取一点，系统自动创建左视图。

（3）双击左视图，在弹出的“绘图视图”对话框中设置视图的显示模式为，切边显示模式为，设置完成后的左视图如图3.12.44所示。

Step2.创建左视图的阶梯剖视图。

（1）双击左视图，系统弹出“绘图视图”对话框。

（2）选取区域中的选项，在区域中选中单选项，然后单击按钮，在下拉列表框中选取剖截面（B剖截面在零件模型环境中已创建）；在下拉列表框中选取选项，在绘图区选取“ASM_FRONT”基准平面，此时视图如图3.12.45所示，单击绘图区ASM_FRONT基准平面右侧任一点使箭头指向右侧。

（3）单击对话框中的按钮，此时系统生成图3.12.46所示的半剖视图。

图3.12.44 左视图

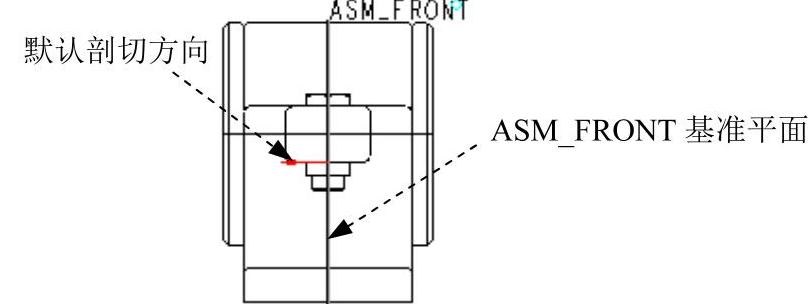

图3.12.45 定义剖切方向

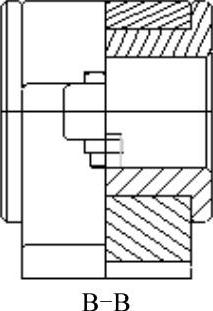

图3.12.46 创建半剖视图

Step3.修改左视图中各组件的剖面线。修改左视图剖面线的方法与修改主视图剖面线的方法一样，此处不再赘述，修改后的左视图剖面线如图3.12.47b所示。

图3.12.47 修改左视图剖面线

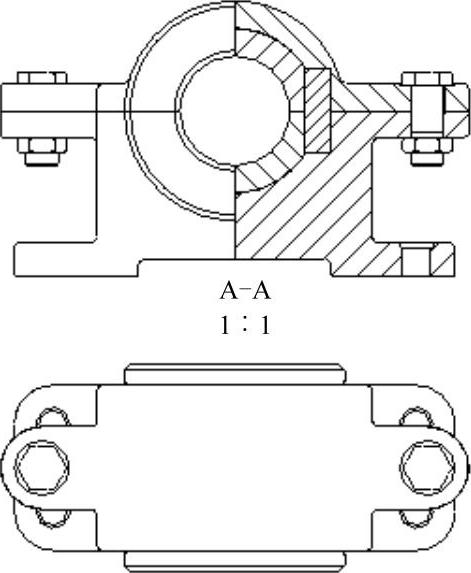

Stage5．创建图3.12.48所示的俯视图、轴测图及放大视图

Step1.单击选中主视图，然后右击，从弹出的快捷菜单中选择命令。

Step2.在系统的提示下，在图形区的主视图的下部任意选取一点，系统自动创建俯视图。

Step3.双击俯视图，在弹出的“绘图视图”对话框中设置视图的显示模式为，切边显示模式为，设置完成后的俯视图如图3.12.48所示。

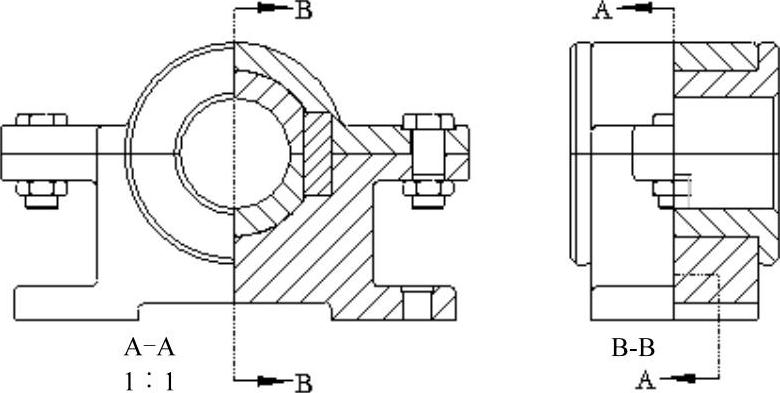

Step4.添加图3.12.49所示的箭头。

（1）选取主视图，然后右击，从弹出的快捷菜单中选择命令，单击左视图，系统自动生成主视图阶梯剖的箭头。

（2）选取左视图，然后右击，从弹出的快捷菜单中选择命令，单击主视图，系统自动生成左视图半剖的箭头。

图3.12.48 创建俯视图

图3.12.49 添加箭头

Step5.创建轴测图。

（1）在绘图区的空白处右击，在弹出的快捷菜单中，选择命令，在弹出的“选择组合状态”对话框中单击按钮。

（2）在系统的提示下，在屏幕图形区右下角的区域选取一点。在弹出的“绘图视图”对话框中，设置视图方向为“V1”，比例值为1.0，视图显示模式为，切边显示模式为，然后单击按钮，则系统即按V1的方位定向视图。

Step6.在工程图模式下，创建主视图的局部放大图。

（1）在功能选项卡区域的选项卡中单击按钮。

（2）在系统的提示下，在主视图中单击选取要查看的细节的中心点。

（3）在系统的提示下，围绕中心点草绘出要放大区域的轮廓线，单击中键结束草绘，在绘图区空白处选取一点单击，放大图便在所选之处生成。

（4）双击放大图，在系统弹出的“绘图视图”对话框中，首先修改视图名为C；然后将视图比例值设置为3.0，最后单击按钮，局部放大图如图3.12.50所示。

图3.12.50 创建局部放大图

Step7.调整视图位置。

（1）选取视图后，在视图上右击，在弹出的快捷菜单中选择命令，将该命令前面的取消选中。

（2）选取要移动的视图，然后将其拖动到到合适位置。

（3）视图位置调整完后，再次选取视图，在视图上右击，在弹出的快捷菜单中选择命令，锁定视图移动。

Step8.至此，装配体工程图的主要视图创建完成，保存工程图。
