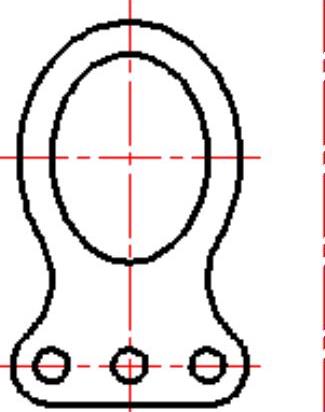

Step1.偏移竖直中心线。选择下拉菜单命令，在命令行中输入偏移距离值60并按Enter键，选择竖直中心线为偏移对象，选择竖直中心线右侧任意一点以确定偏移方向，按Enter键结束操作。完成后的图形如图9.1.16所示。

Step2.选择下拉菜单命令，选取上步创建的偏移中心线为要偏移的对象，将其向右偏移12，结果如图9.1.17所示。

图9.1.16 偏移中心线1

图9.1.17 偏移中心线2

Step3.将Step1与Step2中创建的两条中心线转换为轮廓线。首先选中Step1与Step2中创建的两条中心线，然后在“图层”工具栏中选择“轮廓线层”。

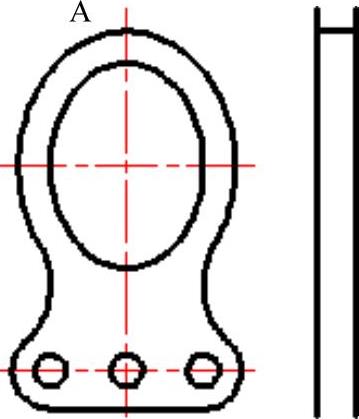

Step4.绘制直线1。捕捉到图9.1.18所示的点A，将光标向右缓慢移动，并在捕捉到极轴时输入数值60.0，按Enter键，此时已选取直线的第一点；在命令行提示时，将光标沿水平方向向右移动，在捕捉到极轴时输入数值12，按两次Enter键。

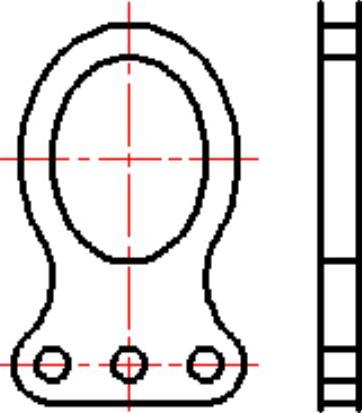

Step5.偏移直线1。选择下拉菜单命令，选取上步创建的直线，向下依次偏移10，64，27，10，7，结果如图9.1.19所示。

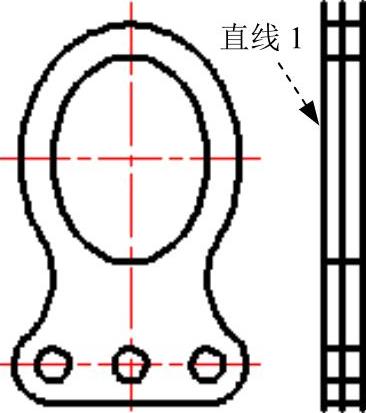

Step6.偏移直线2。选择下拉菜单命令，选取图9.1.20所示的直线1为要偏移的直线，向右偏移6，结果如图9.1.20所示。

图9.1.18 绘制直线(www.daowen.com)

图9.1.19 偏移直线1

图9.1.20 偏移直线2

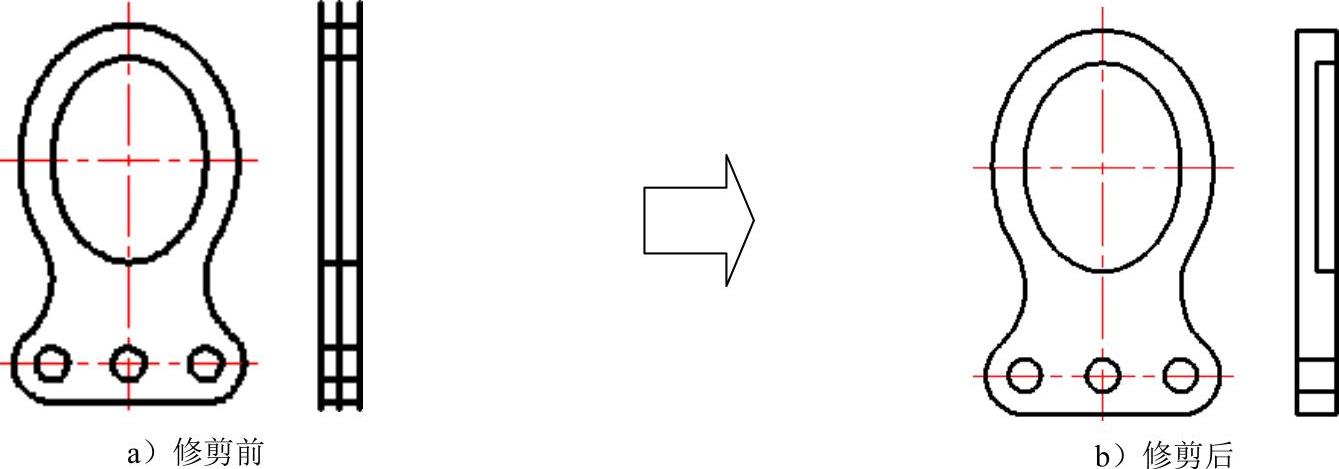

Step7.编辑图形。选择下拉菜单命令，对图9.1.21a进行修剪，修剪后的结果如图9.1.21b所示。

图9.1.21 进行修剪操作

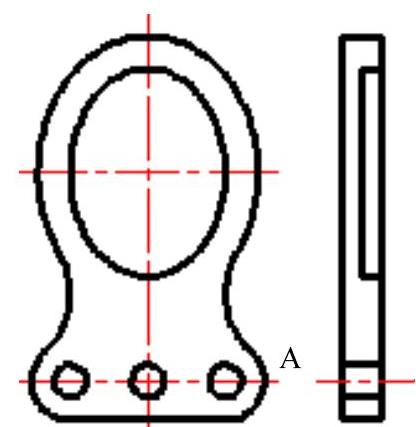

Step8.绘制直线2。在“图层”工具栏中选择“中心线层”；选择下拉菜单命令，捕捉到图9.1.22所示的点A，将光标向右缓慢移动，并在捕捉到极轴时输入数值12.0，按Enter键，此时已选取直线的第一点；在命令行提示时，将光标沿水平方向向右移动，在捕捉到极轴时输入数值30，按两次Enter键，结果如图9.1.22所示。

图9.1.22 绘制直线
