如何编辑曲面的变换操作过程及步骤

更新时间:2026-01-13 理论教育 版权反馈
【摘要】:缩放、旋转和平移变换及其组合组成了所谓的仿射映射,该功能通常用于CAD或其他计算机图形环境中。下面以图6.4.4为例来说明使用“变换”命令编辑曲面的一般操作过程。图6.4.4 曲面的变换Step1.打开文件D:\ugdc8.8\work\ch06.04\distortion.prt。Step4.在“点”对话框中采用系统默认的原点为基点,单击按钮,系统弹出图6.4.5所示的“变换曲面”对话框(二)。Step6.在“变换曲面”对话框(二)中,选择单选项,分别拖动、和滑块,使其上的参数值分别接近为30、50和50。

使用图示命令可以动态地缩放、旋转及平移单个B曲面,同时实时地从显示内容中获取反馈。缩放、旋转和平移变换及其组合组成了所谓的仿射映射,该功能通常用于CAD或其他计算机图形环境中。该命令编辑后的曲面将丢失参数,属于非参数化编辑命令。下面以图6.4.4为例来说明使用“变换”命令编辑曲面的一般操作过程。

图示

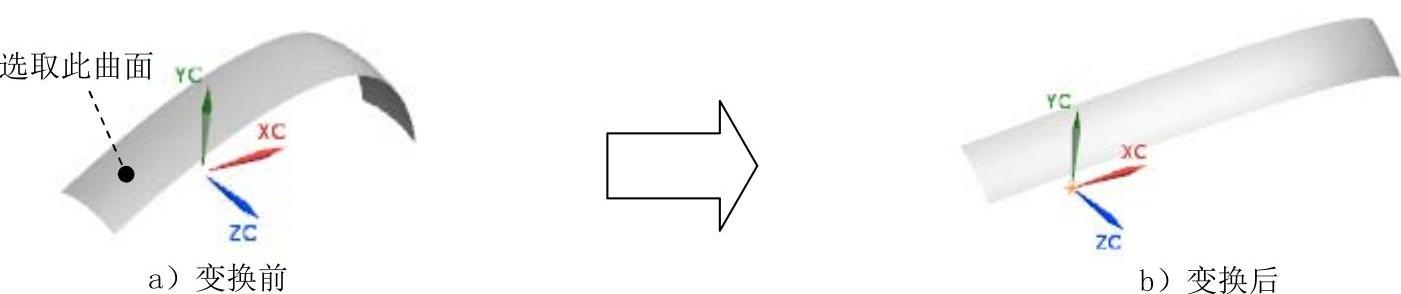

图6.4.4 曲面的变换

Step1.打开文件D:\ugdc8.8\work\ch06.04\distortion.prt。

Step2.选择下拉菜单图示图示图示图示图示命令,系统弹出“变换曲面”对话框(一)。

Step3.在绘图区选取图6.4.4a所示的曲面,系统弹出“点”对话框。

Step4.在“点”对话框中采用系统默认的原点为基点,单击图示按钮,系统弹出图6.4.5所示的“变换曲面”对话框(二)。

Step5.在“变换曲面”对话框(二)中,选择图示单选项,分别拖动图示图示图示滑块,使其上的参数值分别接近为55、27和50。

Step6.在“变换曲面”对话框(二)中,选择图示单选项,分别拖动图示图示图示滑块,使其上的参数值分别接近为30、50和50。

Step7.在“变换曲面”对话框(二)中,选择图示单选项,分别拖动图示图示图示滑块,使其上的参数值分别接近为62、59和50。

Step8.在“变换曲面”对话框(二)中,单击图示按钮,完成曲面的变换操作。(https://www.daowen.com)

图示

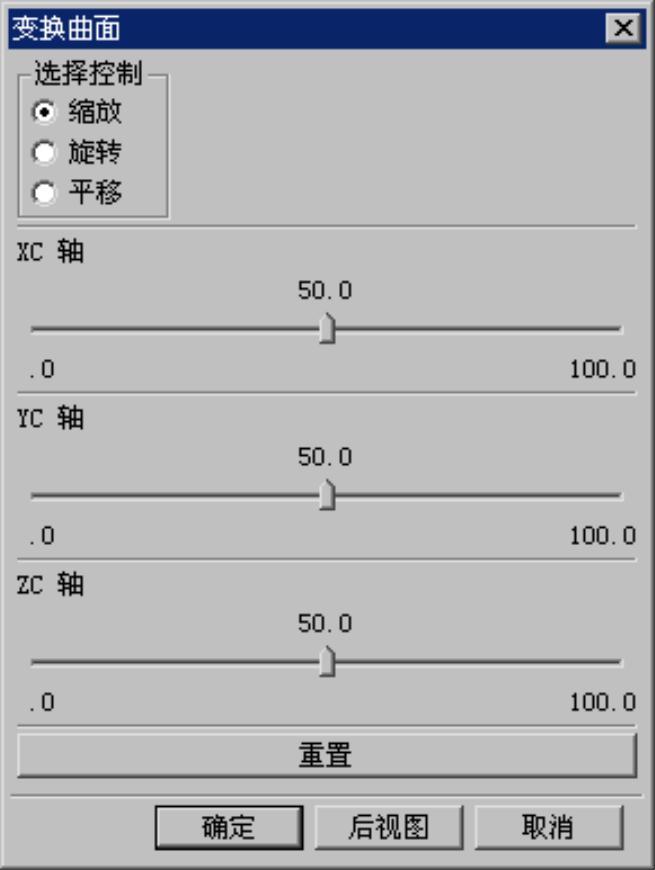

图6.4.5 “变换曲面”对话框(二)

图6.4.5所示“变换曲面”对话框中的各选项按钮说明如下:

图示图示区域:用于选择变换的控制类型。

图示图示:绕选定的轴或点缩放曲面。

图示图示:绕选定的轴或点旋转曲面。

图示图示:绕选定的方向移动曲面。

图示图示:沿X轴方向缩放、旋转或平移曲面。

图示图示:沿Y轴方向缩放、旋转或平移曲面。

图示图示:沿Z轴方向缩放、旋转或平移曲面。
