如何创建一级控件？

下面讲解一级控件（MOBILE_PHONE.PRT）的创建过程。一级控件在整个设计过程中起着十分重要的作用，它不仅为两个二级控件提供原始模型，并且确定了手机的整体外观形状。零件模型及相应的模型树如图8.3.3所示。

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选择模板类型为；在文本框中输入文件名称mobile_phone，单击按钮，进入建模环境。

说明：本例所创建的所有模型应存放在同一文件夹下，制作完成后整个模型将以装配体的形式出现，并且本例所创建的一级控件，在所有的零件设计完成后对其做相应的编辑即是完成后的手机模型。

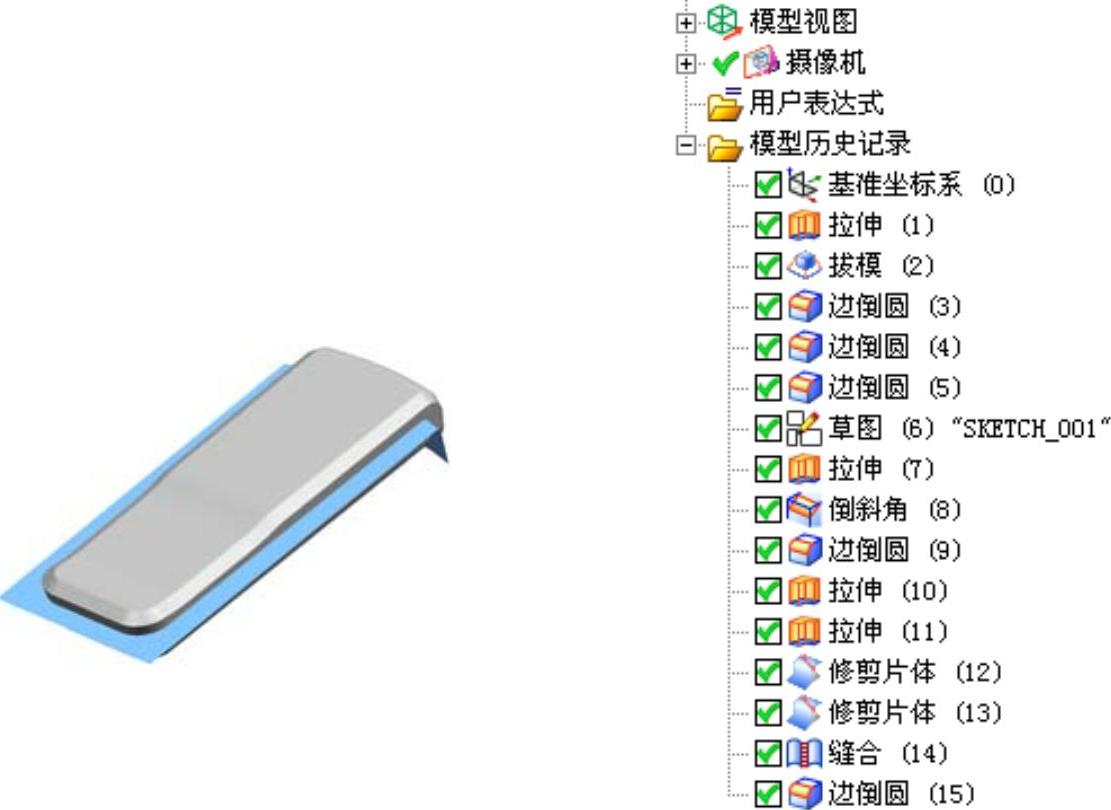

图8.3.3 零件模型及相应的模型树

Step2.创建图8.3.4所示的拉伸特征1。

（1）选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击对话框中的“草图截面”按钮，系统弹出“创建草图”对话框,选中复选框。

①定义草图平面。选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图8.3.5所示的截面草图（一）。

③单击按钮，退出草图环境。

（3）在下拉列表中选择选项，即为拉伸方向。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入8，其他参数采用系统默认设置值。

（4）在“拉伸”对话框中单击按钮，完成拉伸特征1的创建。

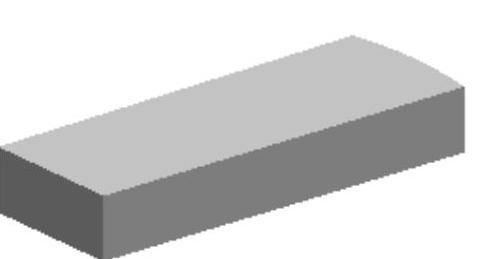

图8.3.4 拉伸特征1

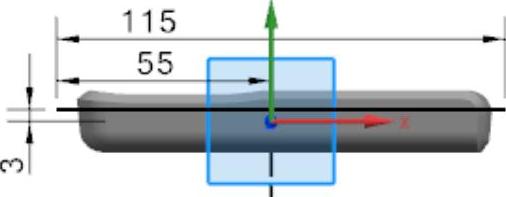

图8.3.5 绘制截面草图（一）

Step3.创建拔模特征1。

（1）选择下拉菜单命令，系统弹出“拔模”对话框。

（2）在区域的下拉列表中选择选项。

（3）选取图8.3.6所示的面为固定平面。

（4）选取图8.3.7所示的面为拔模面，在文本框中输入5，其他参数采用系统默认设置值。

（5）在“拔模”对话框中单击按钮，完成拔模特征1的创建。

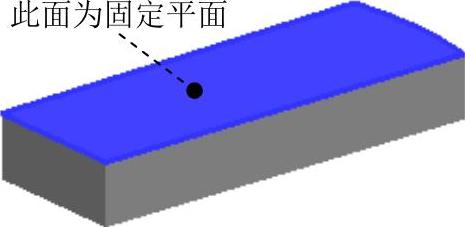

图8.3.6 选取固定平面

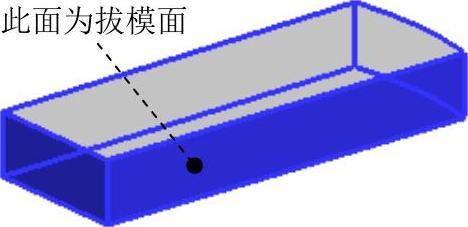

图8.3.7 选取拔模面

Step4.创建图8.3.8a所示的边倒圆特征1。

（1）选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）选取图8.3.8b所示的两条边为边倒圆参照，并在文本框中输入8。

（3）在“边倒圆”对话框中单击按钮，完成边倒圆特征1的创建。

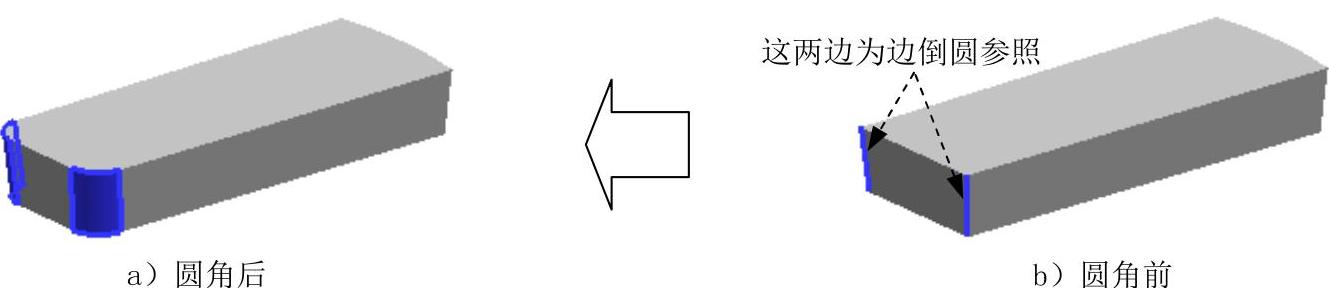

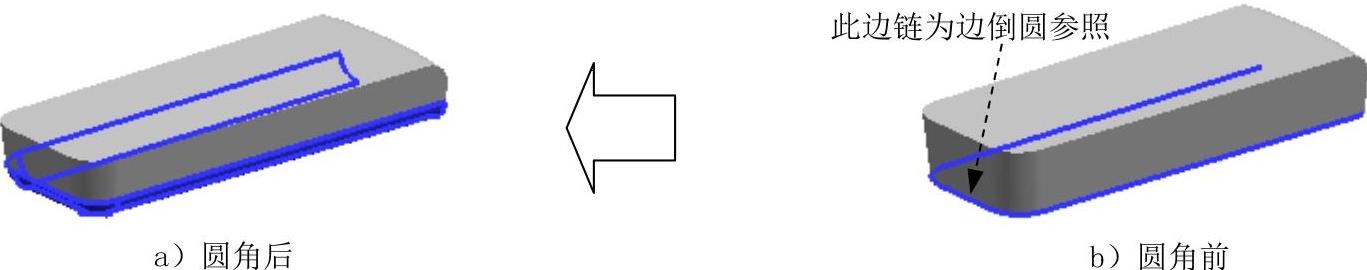

图8.3.8 边倒圆特征1

Step5.创建图8.3.9a所示的边倒圆特征2。选取图8.3.9b所示的边为边倒圆参照，其圆角半径值为6。

Step6.创建图8.3.10a所示的边倒圆特征3。选取图8.3.10b所示的边链为边倒圆参照，其圆角半径值为6。

图8.3.9 边倒圆特征2

图8.3.10 边倒圆特征3

Step7.创建图8.3.11所示的拉伸特征2。

选择下拉菜单命令；选取YZ基准平面为草图平面；绘制图8.3.12所示的截面草图；在区域的下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入25；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；其他参数采用系统默认设置值；单击对话框中的按钮，完成拉伸特征2的创建。

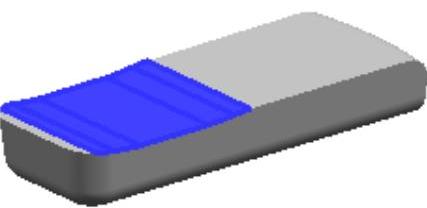

图8.3.11 拉伸特征2

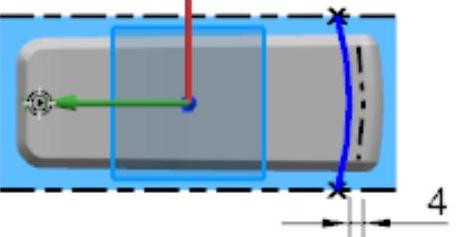

图8.3.12 绘制截面草图

Step8.创建图8.3.13所示的倒斜角特征。

（1）选择下拉菜单命令（或单击按钮），系统弹出“倒斜角”对话框。(https://www.daowen.com)

（2）选取图8.3.13所示的边链为倒斜角参照，在区域的下拉列表中选择选项；在文本框输入3，在文本框中输入2；在区域下拉列表中选择选项；其他参数采用系统默认设置值。

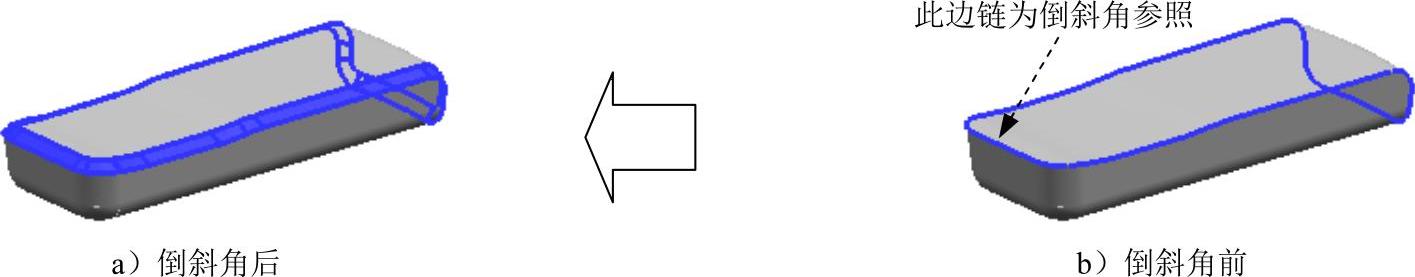

图8.3.13 倒斜角特征

（3）在“倒斜角”对话框中单击按钮，完成倒斜角特征的创建。

Step9.创建图8.3.14a所示的边倒圆特征4。选择图8.3.14b所示的边链为边倒圆参照，其圆角半径值为1。

图8.3.14 边倒圆特征4

Step10.创建图8.3.15所示的拉伸特征3。

选择下拉菜单命令；选取YZ基准平面为草图平面；绘制图8.3.16所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入25；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，在区域的下拉列表中选择选项；其他参数采用系统默认设置值。单击对话框中的按钮，完成拉伸特征3的创建。

图8.3.15 拉伸特征3

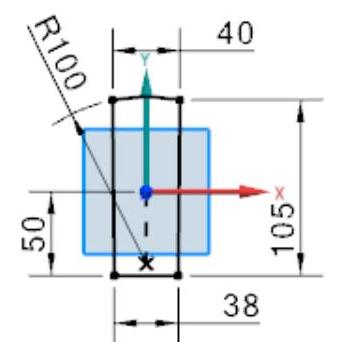

图8.3.16 绘制截面草图

Step11.创建图8.3.17所示的拉伸特征4。

选择下拉菜单命令；选取XY基准平面为草图平面；绘制图8.3.18所示的截面草图；在区域的下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入10；在区域下拉列表中选择选项；其他参数采用系统默认设置值。单击对话框中的按钮，完成拉伸特征4的创建。

图8.3.17 拉伸特征4

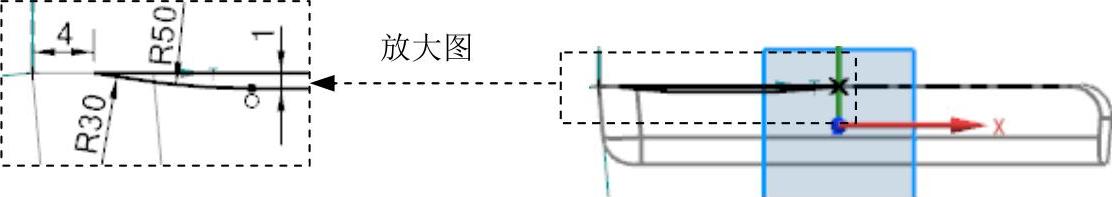

图8.3.18 绘制截面草图

Step12.创建图8.3.19所示的修剪特征1。

（1）选择下拉菜单命令，系统弹出“修剪片体”对话框。

（2）选择图8.3.20所示的目标体（拉伸特征4）和边界对象（拉伸特征3）；在区域中选择单选项；其他参数采用系统默认设置值。

（3）在“修剪片体”对话框中单击按钮，完成修剪特征1的创建。

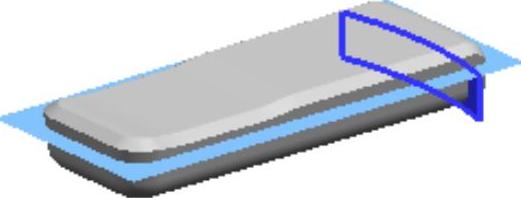

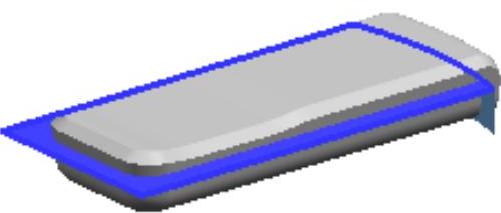

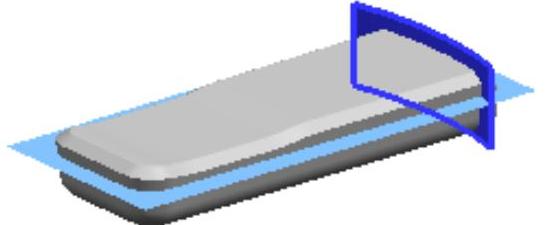

图8.3.19 修剪特征1

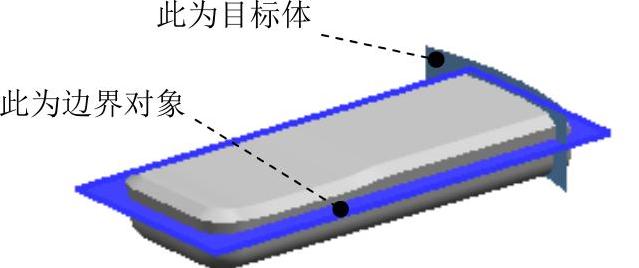

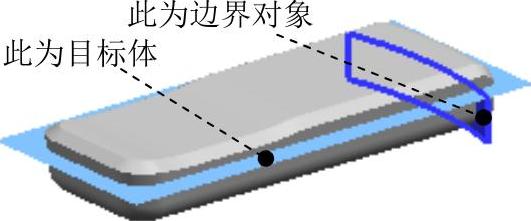

图8.3.20 选取目标片体和边界对象

Step13.创建图8.3.21所示的修剪特征2。

选择下拉菜单命令；选择图8.3.22所示的目标体（拉伸特征3）和边界对象（修剪特征1）；在区域中选择单选项；其他参数采用系统默认设置值。单击对话框中的按钮，完成修剪特征2的创建。

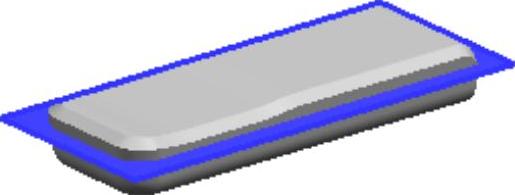

图8.3.21 修剪特征2

图8.3.22 选取目标片体和边界对象

Step14.曲面缝合。

（1）选择下拉菜单命令，系统弹出“缝合”对话框。

（2）在区域的下拉列表中选择选项。

（3）选取修剪特征2为目标体，选取修剪特征1为刀具体，其他采用系统默认设置值。

（4）在“缝合”对话框中单击按钮，完成缝合曲面的操作。

Step15.创建图8.3.23a所示的边倒圆特征5。选择图8.3.23b所示的边链为边倒圆参照，其圆角半径值为1.5。

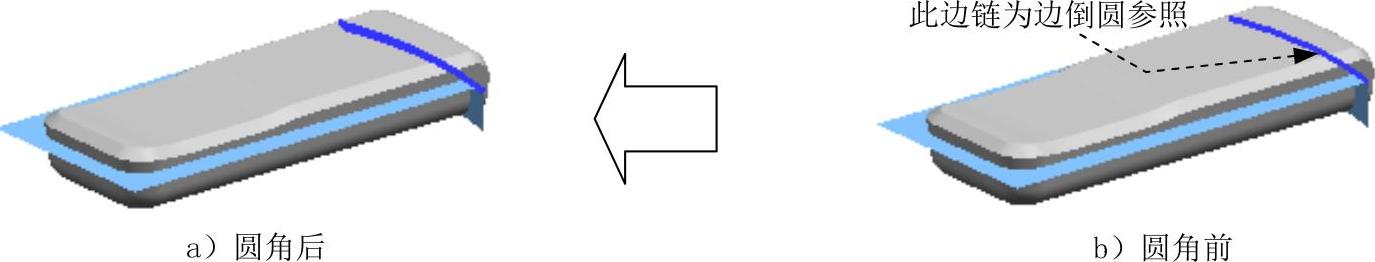

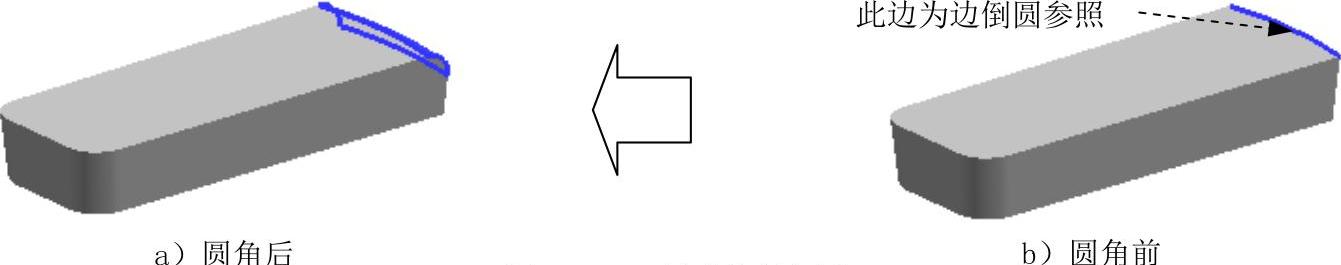

图8.3.23 边倒圆特征5

Step16.设置隐藏。

（1）选择下拉菜单命令，系统弹出“类选择”对话框。

（2）单击“类选择”对话框区域的按钮，系统弹出“根据类型选择”对话框，选择对话框列表中的和选项，单击按钮。系统再次弹出“类选择”对话框，单击对话框区域的按钮。

（3）在“类选择”对话框中单击按钮，完成对设置对象的隐藏。

Step17.保存零件模型。
