创建一级控件：零件模型及路径查找器教程

下面讲解一级控件的创建过程。一级控件在整个设计过程中起着十分重要的作用，在创建一级控件时要考虑到分割子零件的方法；为了保持关联，在一级控件中要创建一些草图为多个子零件共用。零件模型及路径查找器如图14.2.1所示。

Step1.新建一个零件模型文件，进入建模环境。

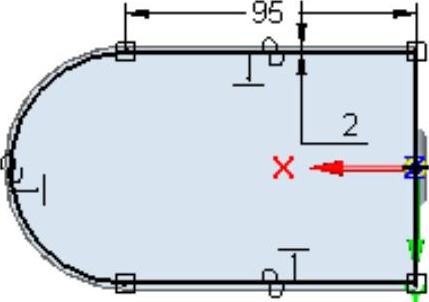

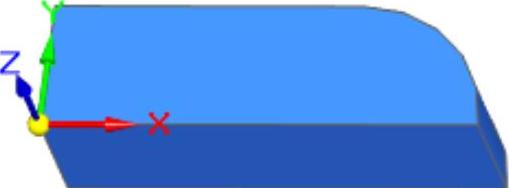

Step2.创建图14.2.2所示的拉伸曲面1。在功能选项卡区域中单击按钮；选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图14.2.3所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入40，并按Enter键，拉伸方向沿Z轴负方向；选中“封闭端”按钮，将特征封闭；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

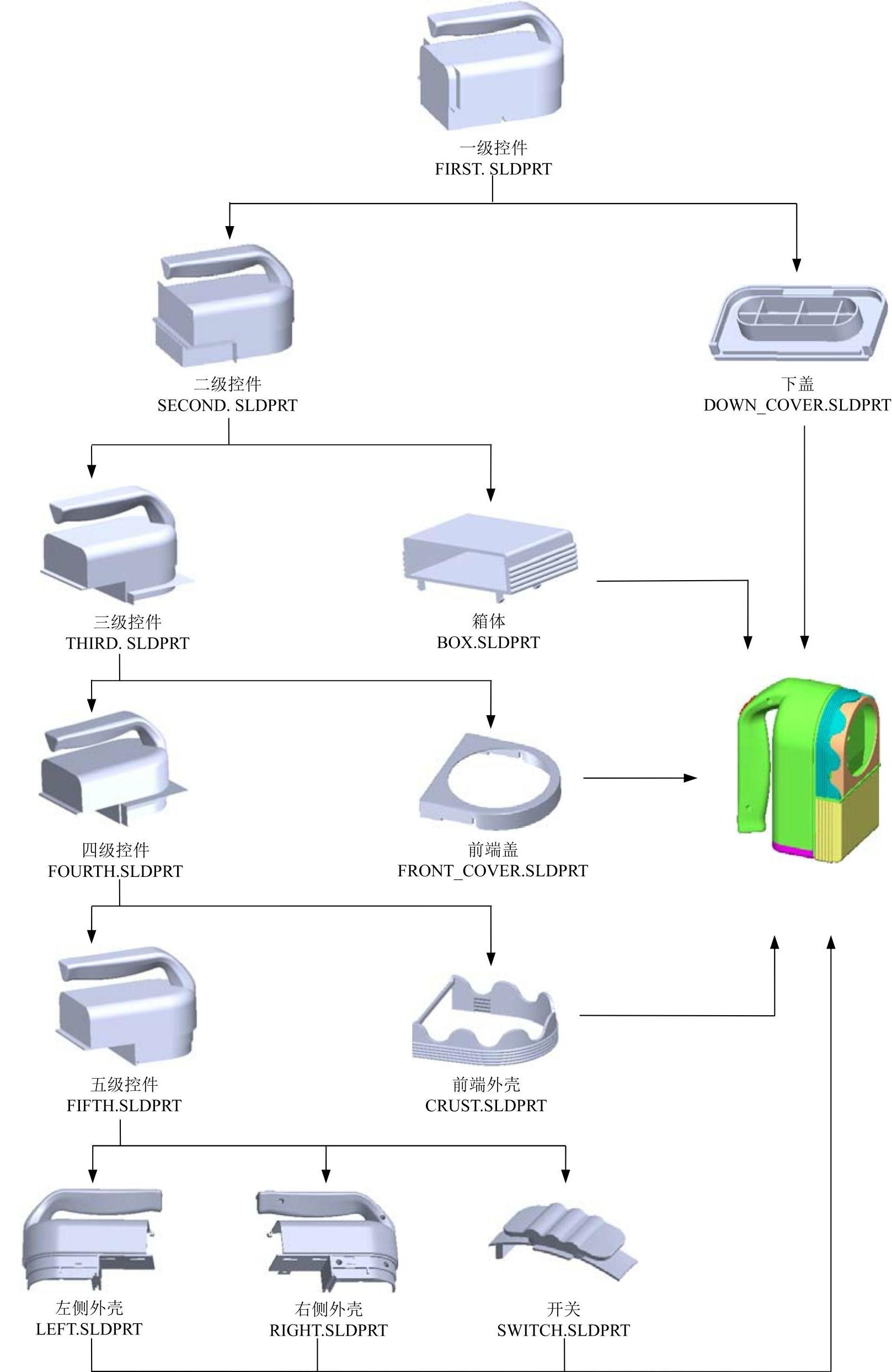

图14.1.2 设计流程图

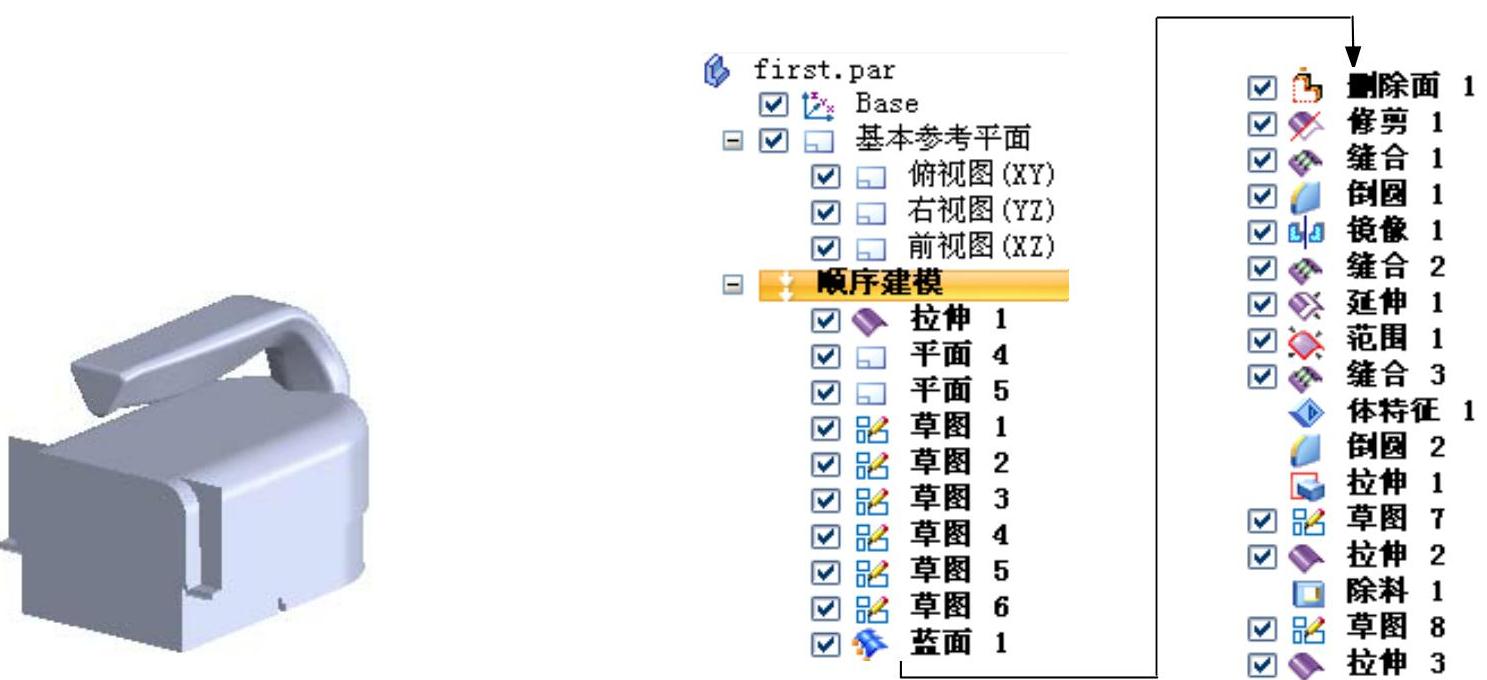

图14.2.1 零件模型及路径查找器

图14.2.2 拉伸曲面1

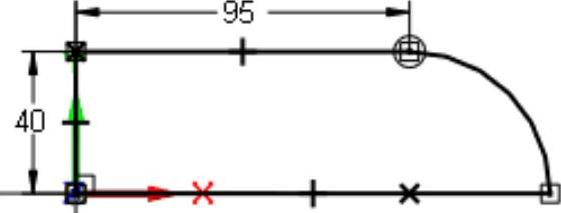

图14.2.3 截面草图

Step3.创建图14.2.4所示的平面4。在区域中单击按钮，选择命令；选取右视图（YZ）平面作为参考平面，在下拉列表中输入偏移距离值为70，偏移方向为X轴正方向，单击左键完成平面4的创建。

Step4.创建图14.2.5所示的平面5。在区域中单击按钮，选择命令；选取右视图（YZ）平面作为参考平面，在下拉列表中输入偏移距离值为20，偏移方向为X轴正方向，单击左键完成平面5的创建。

图14.2.4 平面4

图14.2.5 平面5

Step5.创建图14.2.6所示的草图1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图14.2.7所示的草图1。

图14.2.6 草图1（建模环境）

图14.2.7 草图1（草绘环境）

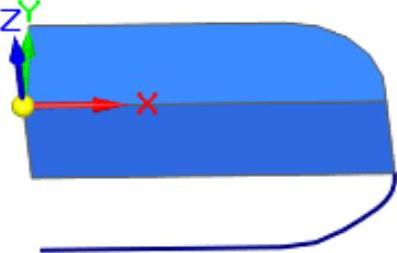

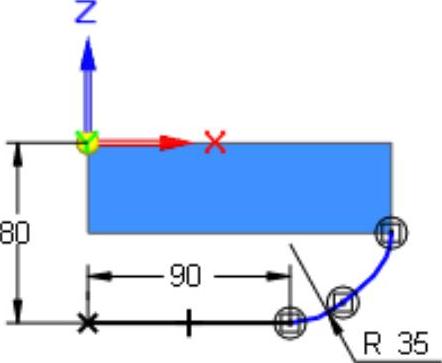

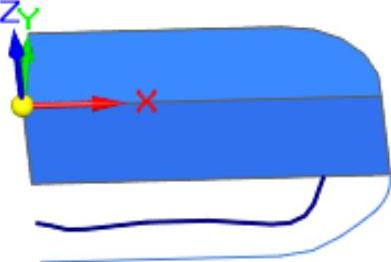

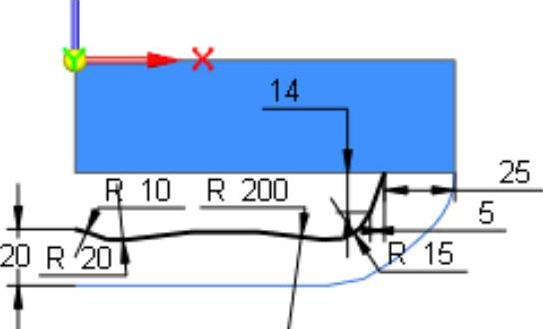

Step6.创建图14.2.8所示的草图2。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图14.2.9所示的草图2。

图14.2.8 草图2（建模环境）

图14.2.9 草图2（草绘环境）

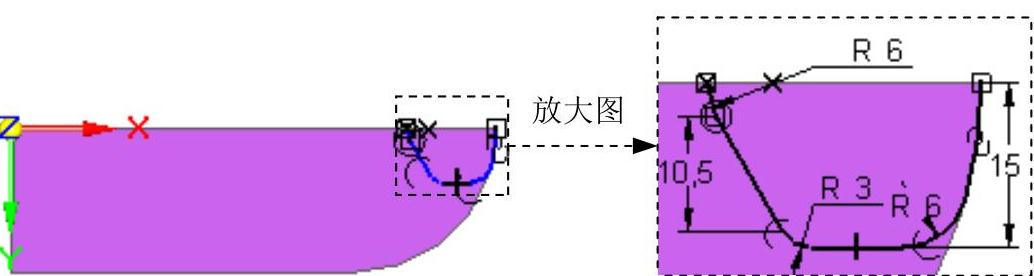

Step7.创建图14.2.10所示的草图3。在区域中单击按钮，选取图14.2.10所示的模型表面作为草图平面，进入草绘环境，绘制图14.2.11所示的草图3。

说明：草图的上端两端点与草图2的端点重合，R6圆弧的圆心位于模型边线上。

图14.2.10 草图3（建模环境）

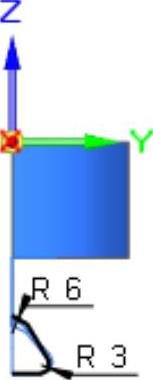

图14.2.11 草图3（草绘环境）

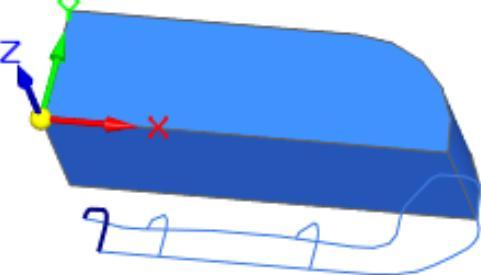

Step8.创建图14.2.12所示的草图4。在区域中单击按钮，选取平面4作为草图平面，进入草绘环境，绘制图14.2.13所示的草图4。

图14.2.12 草图4（建模环境）

图14.2.13 草图4（草绘环境）

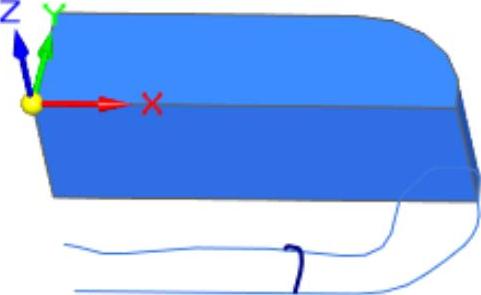

Step9.创建图14.2.14所示的草图5。在区域中单击按钮，选取平面5作为草图平面，进入草绘环境，绘制图14.2.15所示的草图5。

图14.2.14 草图5（建模环境）

图14.2.15 草图5（草绘环境）

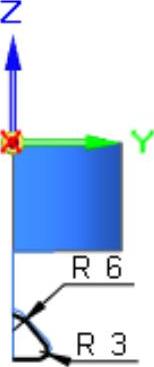

Step10.创建图14.2.16所示的草图6。在区域中单击按钮，选取右视图（YZ）作为草图平面，进入草绘环境，绘制图14.2.17所示的草图6。

图14.2.16 草图6（建模环境）

图14.2.17 草图6（草绘环境）

Step11.创建图14.2.18所示的蓝面曲面1。在功能选项卡区域中单击按钮；选择图14.2.19所示的截面1，然后右击；选取截面2，然后右击；选取截面3，然后右击；选取截面4，然后右击；在“蓝面”命令条中单击按钮，然后选择图14.2.19所示的引导曲线1，然后右击；选取引导曲线2，然后右击。单击按钮，完成蓝面曲面1的创建。单击按钮。

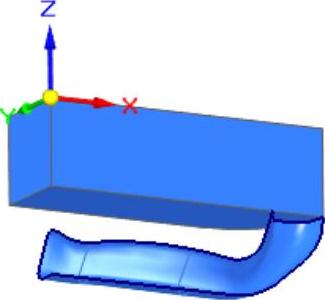

图14.2.18 蓝面曲面1

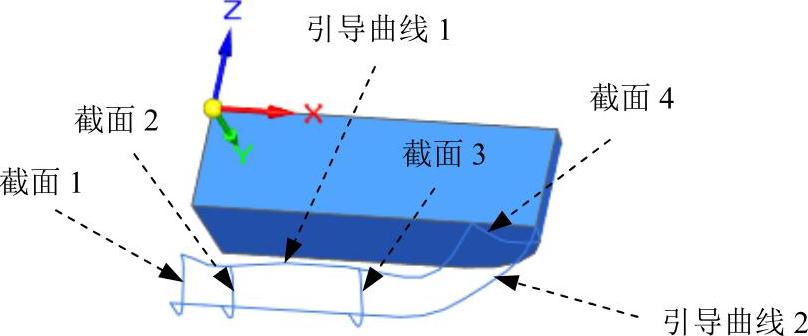

图14.2.19 定义截面截引导曲线

Step12.创建图14.2.20所示的删除面。单击选项卡，单击“修改”按钮，单击“删除”按钮，选择选项；选取图14.2.21所示的面，然后右击；单击按钮，单击按钮，完成面的删除。

图14.2.20 删除面

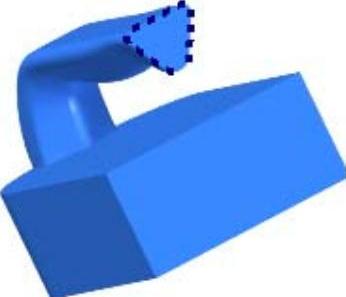

图14.2.21 要删除的面

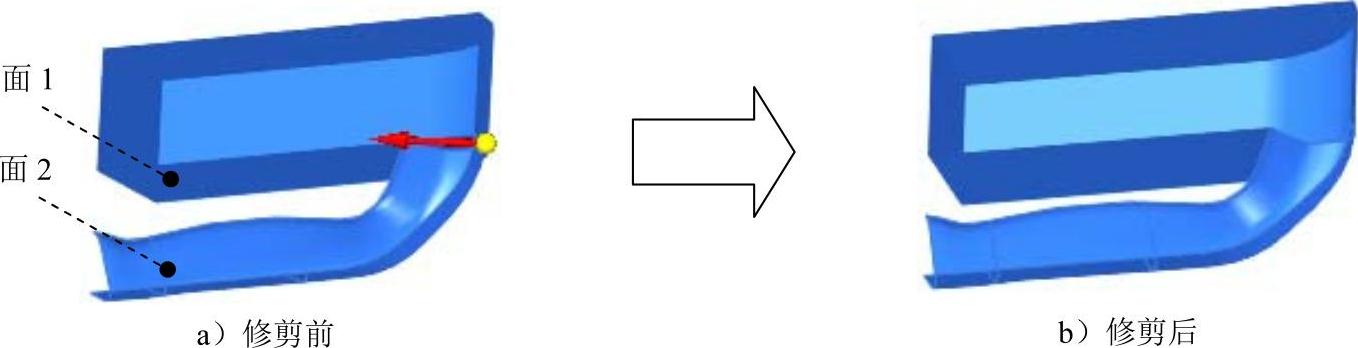

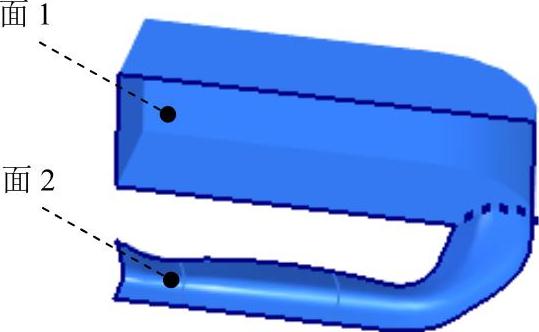

Step13.创建图14.2.22所示的曲面修剪1。在区域中单击按钮；选择要修剪的面。选取图14.2.22a所示的面1为要修剪的曲面，单击按钮；选取面2为修剪工具，单击按钮；修剪方向如图14.2.22a中箭头所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪1的创建(https://www.daowen.com)

图14.2.22 修剪1

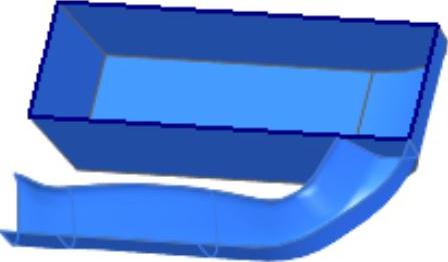

Step14.创建图14.2.23所示的缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；选取面1与面2作为要缝合的曲面，单击按钮；单击按钮，单击按钮，完成缝合曲面1的创建

图14.2.23 缝合曲面1

Step15.创建倒圆特征1。在区域中单击按钮；单击“倒圆”命令条中的按钮，选取倒圆类型为选项，单击按钮；选取图14.2.24a所示的面1与面2为倒圆的对象；在“倒圆”命令条的文本框中输入12，然后右击；依次在图14.2.25与14.2.26箭头所指的一侧单击鼠标左键；单击“倒圆”命令条中的按钮，单击按钮，完成倒圆特征1的创建。

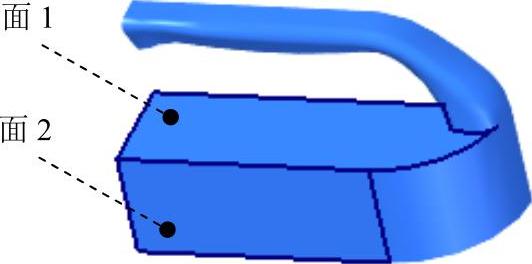

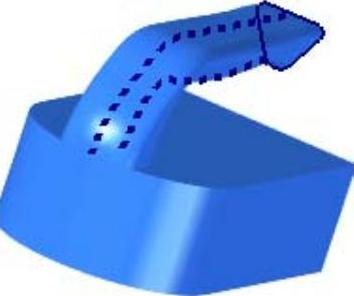

图14.2.24 定义倒圆曲面

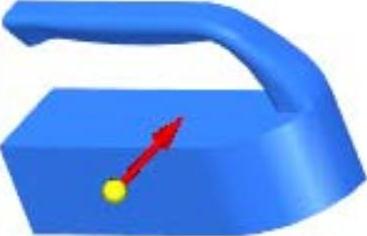

图14.2.25 倒圆侧步骤

图14.2.26 倒圆侧步骤

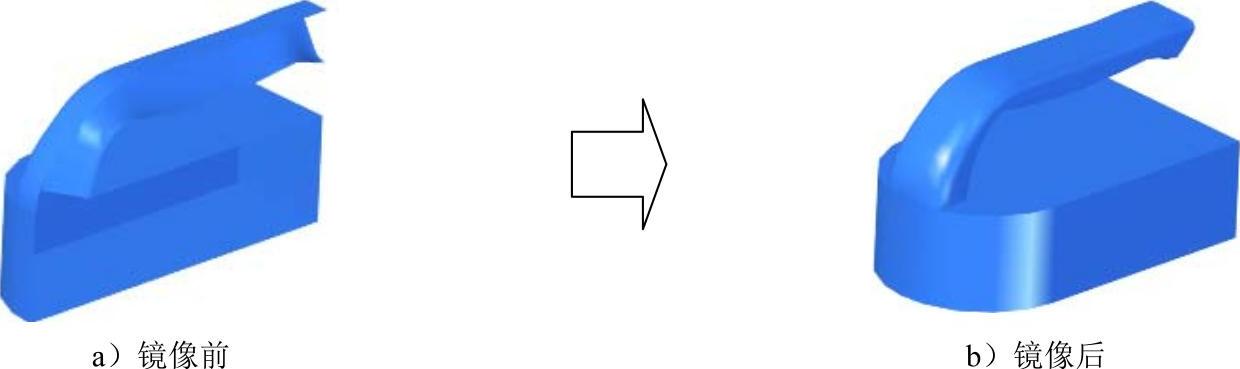

Step16.创建图14.2.27所示的镜像1。在区域中单击后的，选择命令。在绘图区选取整个缝合曲面1为要镜像的元素，单击按钮；选取前视图（XZ）平面为镜像平面；单击按钮，单击按钮，完成镜像1的创建。

图14.2.27 镜像1

Step17.创建图14.2.28所示的缝合曲面2。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；选取缝合曲面1与镜像1作为要缝合的曲面，单击按钮；单击按钮，单击按钮，完成缝合曲面1的创建。

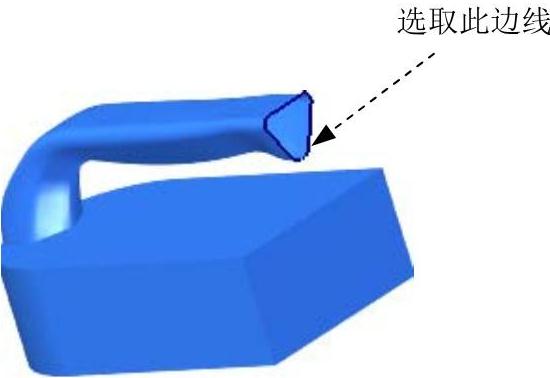

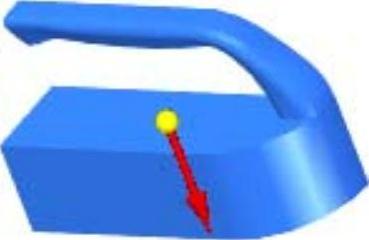

Step18.创建延伸曲面1。在区域中单击按钮；选取图14.2.29所示的曲面边线，单击按钮；在“延伸”命令条的文本框中输入3，延伸方向为X轴负方向，然后右击；单击按钮，单击按钮，完成延伸曲面1的创建。

图14.2.28 缝合曲面2

图14.2.29 延伸曲面1

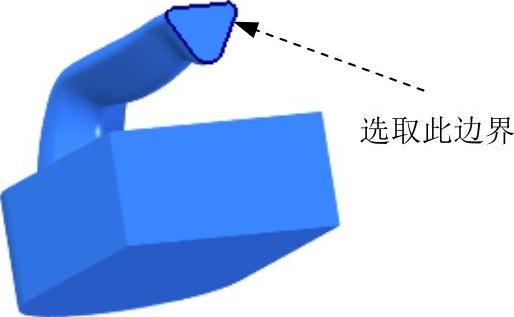

Step19.创建图14.2.30所示的有界曲面1。在区域中单击按钮；选取图14.2.31所示的模型边线为定义边界的曲线，单击按钮；单击按钮，单击按钮。完成有界曲面1的创建。

Step20.创建图14.2.31所示的缝合曲面3。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；选取缝合曲面2与有界曲面1作为要缝合的曲面，单击按钮；单击按钮，完成缝合曲面3的创建。

图14.2.30 有界曲面1

图14.2.31 缝合曲面3

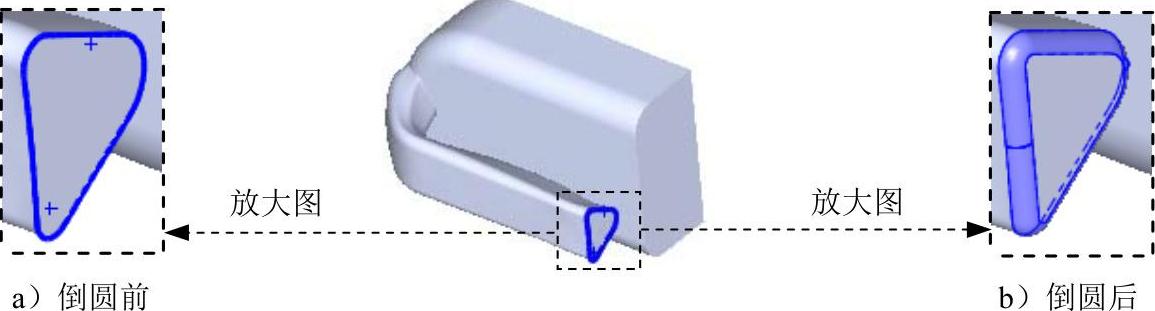

Step21.创建图14.2.32所示的倒圆特征2。选取图14.2.32a所示的边链为要圆角的对象，倒圆半径值为2.5。

图14.2.32 倒圆特征2

Step22.创建图14.2.33所示的拉伸特征1。在功能选项卡区域中单击按钮；选取图14.2.34所示的模型表面作为草图平面，进入草绘环境，绘制图14.2.35所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入25，并按Enter键，拉伸方向沿Z轴正方向，在图形区空白区域单击鼠标左键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图14.2.33 拉伸特征1

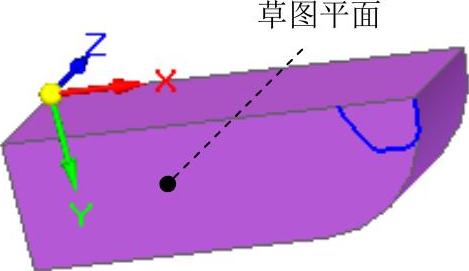

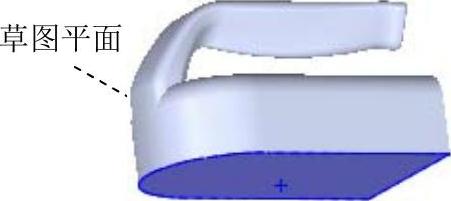

图14.2.34 草图平面

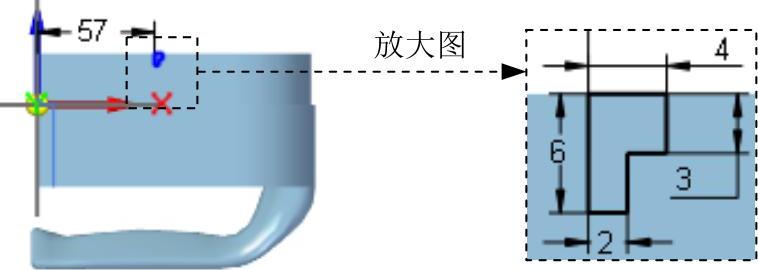

图14.2.35 截面草图

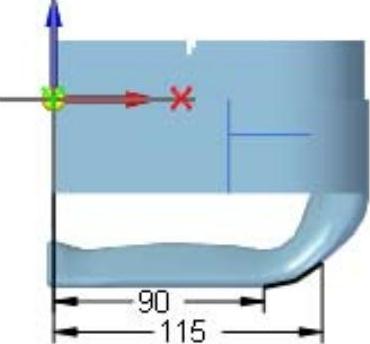

Step23.创建图14.2.36所示的草图8。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境。绘制图14.2.37所示的草图8。

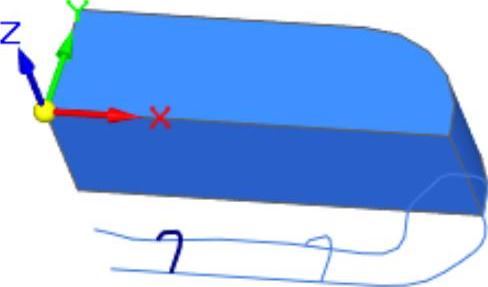

图14.2.36 草图8（建模环境）

图14.2.37 草图8（草绘环境）

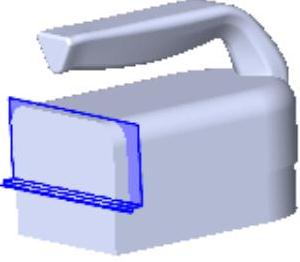

Step24.创建图14.2.38所示的拉伸曲面2。在功能选项卡区域中单击按钮；在“拉伸”命令条中的“创建起源”下拉列表中选择选项，选取图14.2.36所示的草图8；在“拉伸”命令条中单击按钮，选择命令条中的“对称延伸”按钮，在下拉列表中输入100，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

图14.2.38 拉伸曲面2

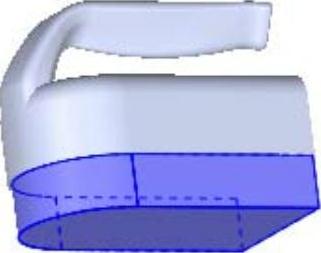

Step25.创建图14.2.39所示的除料特征1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图14.2.40所示的截面草图，绘制完成后，单击按钮。在“拉伸”命令条中单击按钮，单击“除料”命令条中的“全部穿透”按钮，调整除料方向为双向除料，单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图14.2.39 除料特征1

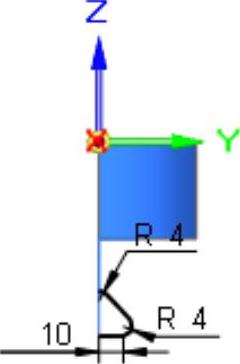

图14.2.40 截面草图

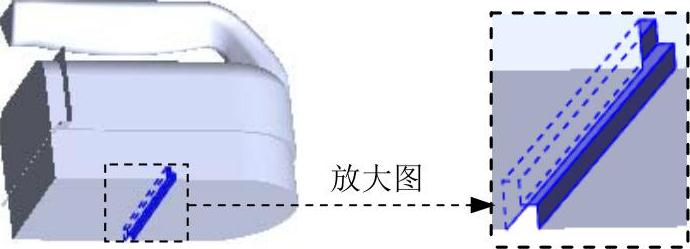

Step26.创建草图9。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图14.2.41所示的草图9。

Step27.创建图14.2.42所示的拉伸曲面3。在功能选项卡区域中单击按钮；在命令条中的“创建起源”下拉列表中选择选项，选取草图9作为拉伸曲面3的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，单击“拉伸”命令条中的“对称延伸”按钮，在下拉列表中输入15，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面3的创建。

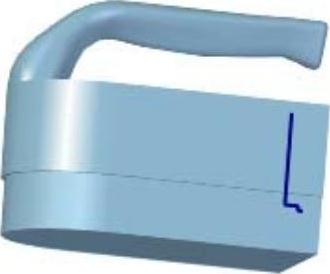

图14.2.41 草图9

图14.2.42 拉伸曲面3

Step28.保存文件，文件名称为first。
