汽车后视镜的设计范例

范例概述

本范例介绍了一款汽车后视镜的设计过程。该设计过程是先创建一系列草图曲线，再利用草图曲线构建出多个网格曲面，然后利用缝合和求和等命令将曲面合并成一个整体曲面，最后将整体曲面转变成实体模型。同时详细讲解了收敛点的产生原因及去除收敛点的方法。汽车后视镜模型如图10.1.1所示。

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称rearview_mirror，单击按钮，系统进入建模环境。

Step2.创建图10.1.2所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选中复选框，选取XY基准平面为草图平面，单击按钮。

（3）进入草图环境，绘制图10.1.2所示的草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

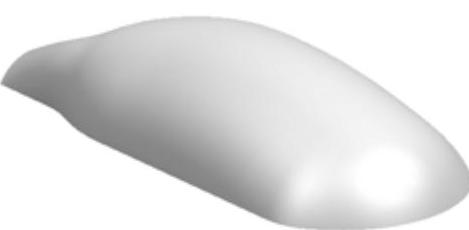

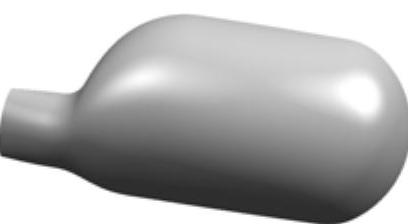

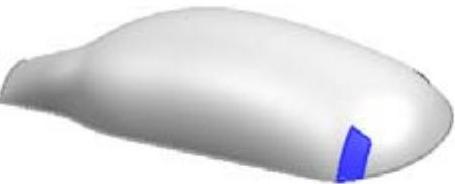

图10.1.1 汽车后视镜模型

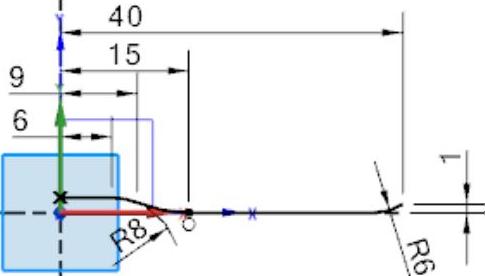

图10.1.2 绘制草图1

Step3.创建图10.1.3所示的草图2。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框,取消选中复选框。

（2）定义草图平面。选取XY基准平面为草图平面，单击按钮。

（3）进入草图环境，绘制图10.1.4所示的草图2。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

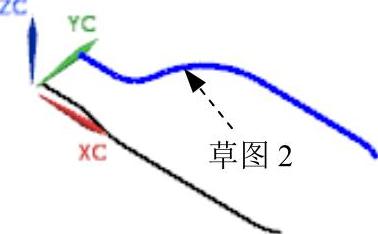

图10.1.3 草图2（三维建模下）

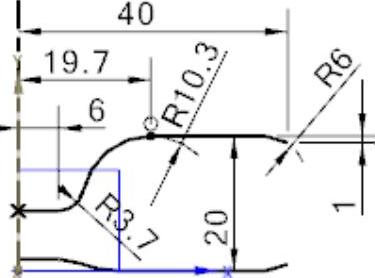

图10.1.4 绘制草图2

Step4.创建图10.1.5所示的基准平面1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项，在绘图区选取图10.1.5所示的点，在区域的下拉列表中选择选项。

（3）单击按钮，完成基准平面1的创建。

Step5.创建图10.1.6所示的草图3。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取Step4所创建的基准平面1为草图平面，在区域的下拉列表中选择选项；单击按钮，在绘图区选取Y基准轴，单击按钮。

（3）进入草图环境，绘制图10.1.6所示的草图3。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

说明：在图10.1.6所示的草图3中，圆弧的两个端点分别与草图1和草图2的端点重合。

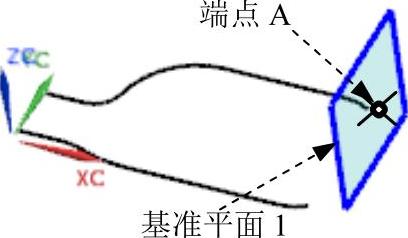

图10.1.5 创建基准平面1

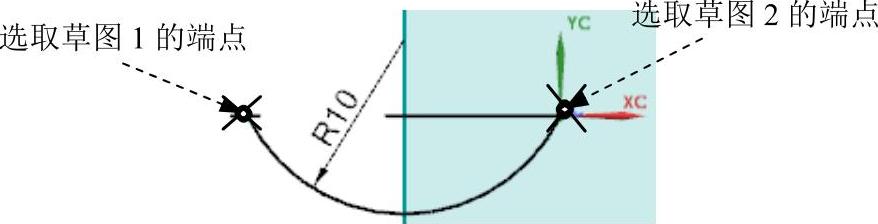

图10.1.6 绘制草图3

Step6.创建图10.1.7所示的草图4。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取YZ基准平面为草图平面，选取Y轴为水平参考，单击按钮。

（3）进入草图环境，绘制图10.1.7所示的草图4。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

说明：在图10.1.7所示的草图4中，圆弧的两个端点分别与草图1和草图2的端点重合。

Step7.创建图10.1.8所示的基准平面2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项，在绘图区选取YZ基准平面，在区域的文本框中输入15。

（3）单击按钮，完成基准平面2的创建。

图10.1.7 绘制草图4

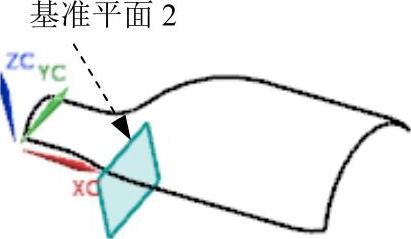

图10.1.8 基准平面2

Step8.创建基准点。

（1）选择命令。选择下拉菜单命令，系统弹出“点”对话框。

（2）定义点参照。在区域的下拉列表中选择选项，在绘图区选取图10.1.8所示的基准平面2，再选取图10.1.9所示的圆弧（将曲线选择范围改为“单条曲线”)。

（3）单击按钮，完成基准点的创建。

Step9.创建图10.1.10所示的草图5。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取Step7所创建的基准平面2为草图平面，选中复选框，单击按钮。

（3）进入草图环境，绘制图10.1.10所示的草图5。

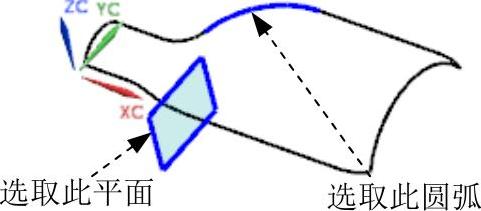

图10.1.9 创建基准点

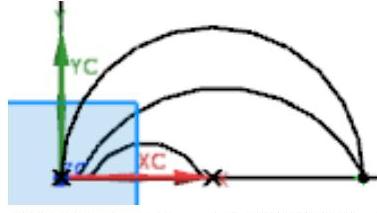

图10.1.10 绘制草图5

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

说明：在图10.1.10所示的草图5中，圆弧的两个端点分别与坐标原点和Step8所创建的基准点重合。圆弧中心在X轴上。

Step10.创建图10.1.11所示的草图6。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取XY基准平面为草图平面，单击按钮。

（3）进入草图环境，绘制图10.1.12所示的草图6。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

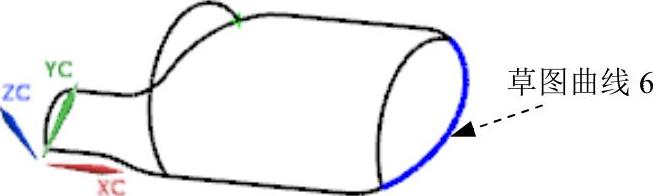

图10.1.11 草图6（三维建模下）

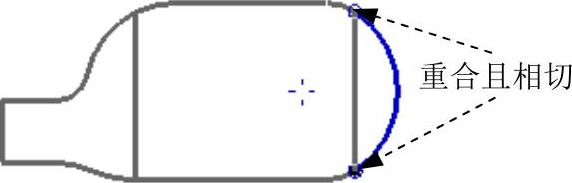

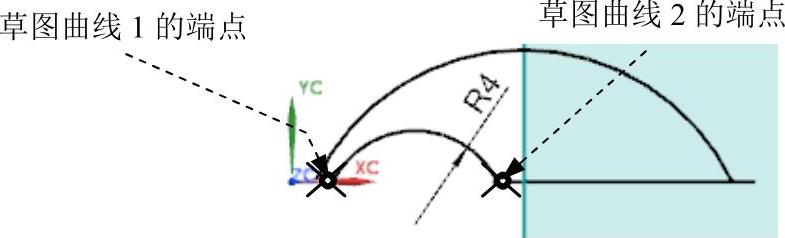

图10.1.12 绘制草图6

说明：在图10.1.12所示的草图6中，圆弧的两个端点分别与草图1和草图2相切，且与草图1和草图2的端点重合。

Step11.创建图10.1.13所示的网格曲面特征1。

（1）选择下拉菜单命令（或在“曲面”工具栏中单击“通过曲线网格”按钮），系统弹出“通过曲线网格”对话框。

（2）定义曲线串。选择图10.1.14所示的曲线1，单击鼠标中键后选取曲线2，单击中键选取曲线3，单击中键确认；再次单击中键后，将曲线选择范围调整到“单条曲线”，然后依次选取图10.1.15所示的曲线4，单击鼠标中键后依次选取曲线5。(https://www.daowen.com)

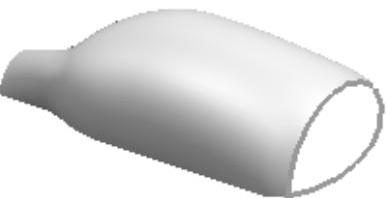

图10.1.13 网格曲面特征1

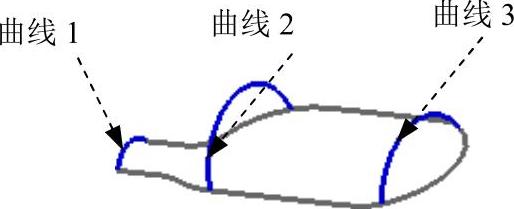

图10.1.14 选取主曲线

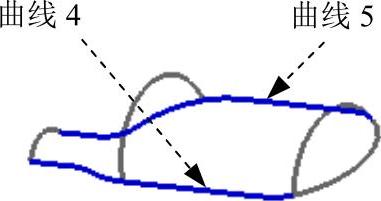

图10.1.15 选取交叉线

（3）单击按钮，完成网格曲面特征1的创建。

注意：在定义主曲线时，所选曲线的方向必须一致，交叉线的方向也必须一致。

Step12.创建图10.1.16所示的网格曲面特征2。

（1）选择下拉菜单命令（或在“曲面”工具栏中单击“通过曲线网格”按钮），系统弹出“通过曲线组”对话框。

（2）定义曲线串。选取图10.1.17所示的曲线1，单击鼠标中键后选取曲线2，在区域的下拉列表中选择选项，选取图10.1.18所示的曲面，其他参数采用系统默认设置值。

图10.1.16网格曲面特征2

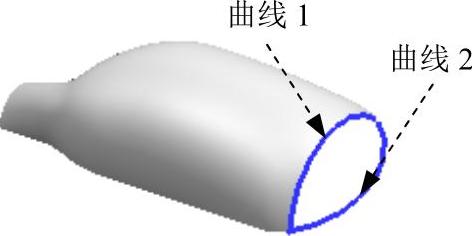

图10.1.17 选取曲线串

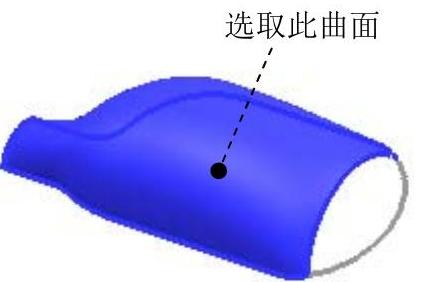

图10.1.18 选取相切面

（3）单击按钮，完成网格曲面特征2的创建。

说明：由于选取的两组截面线串相交于一点，所以Step12所创建的网格曲面2的两端为收敛点。为消除此收敛点，将在Step15进行处理。

Step13.创建曲面缝合特征1。

（1）选择下拉菜单命令，系统弹出“缝合”对话框。

（2）定义缝合对象。选取Step11所创建的网格曲面特征1为缝合的目标片体，选取Step12所创建的网格曲面特征2为缝合刀具片体。

（3）单击按钮，完成曲面缝合特征1的创建。

Step14.创建图10.1.19所示的草图7。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取XY基准平面为草图平面，单击按钮。

（3）进入草图环境，绘制图10.1.19所示的草图7。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

Step15.创建图10.1.20所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）定义拉伸对象。在绘图区选取Step14所创建的草图7。

（3）定义拉伸开始值和终点值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入0；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，其他参数采用系统默认设置值。

（4）单击按钮，完成拉伸特征1的创建。

Step16.创建图10.1.21所示的网格曲面特征3。

图10.1.19 绘制草图7

图10.1.20 拉伸特征1

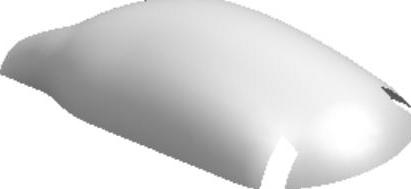

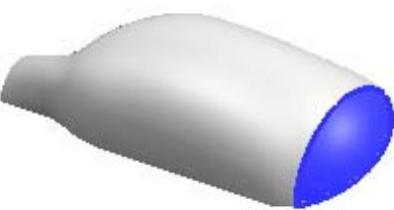

图10.1.21 网格曲面特征3

（1）选择下拉菜单命令（或在“曲面”工具栏中单击“通过曲线网格”按钮），系统弹出“通过曲线网格”对话框。

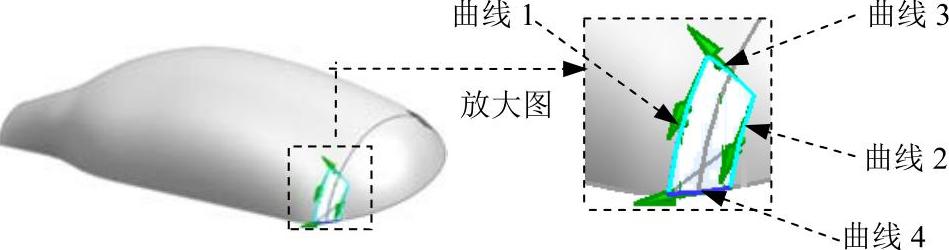

（2）定义曲线串。选择图10.1.22所示的曲线1，单击鼠标中键后选取曲线2，单击中键确认。再次单击中键后，选取图10.1.22所示的曲线3，单击鼠标中键后选取曲线4(选择曲线4时将曲线选择范围改为“单条曲线”，并按下“在相交处停止”按钮)。在区域的下拉列表中选择；单击按钮，选取图10.1.23所示的曲面,在下拉列表中选择；单击按钮，选取图10.1.23所示的曲面,在区域的下拉列表中选择，并单击按钮，选取图10.1.23所示的曲面。

（3）单击按钮，完成网格曲面特征3的创建。

注意：在定义网格曲面特征时，应注意曲线的方向，如图10.1.22所示。

图10.1.22 选取网格曲面

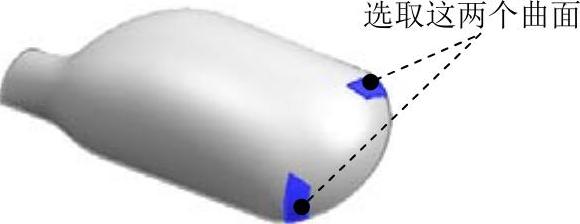

图10.1.23 选取相切面

Step17.创建网格曲面特征4。参照Step16创建另一侧的曲面（图10.1.24）。

Step18.创建曲面缝合特征2。

（1）选择下拉菜单命令，系统弹出“缝合”对话框。

（2）定义缝合对象。选取图10.1.24所示的面为缝合的目标片体，选取图10.1.25所示的曲面为缝合刀具片体。

（3）单击按钮，完成曲面缝合特征2的创建。

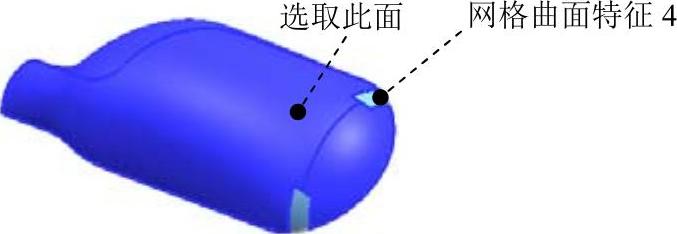

图10.1.24 选取目标片体

图10.1.25 选取刀具片体

Step19.创建图10.1.26所示的加厚特征。

（1）选择下拉菜单命令，系统弹出“加厚”对话框。

（2）定义加厚对象。在区域中单击按钮，选取图10.1.27所示的曲面。

（3）定义厚度值。在文本框中输入0.8，在文本框中输入0，采用系统默认方向。

（4）单击按钮，完成加厚特征的创建。

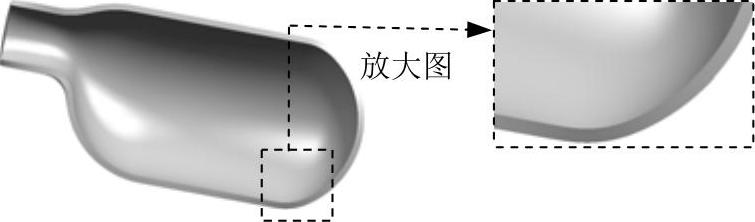

图10.1.26 加厚特征

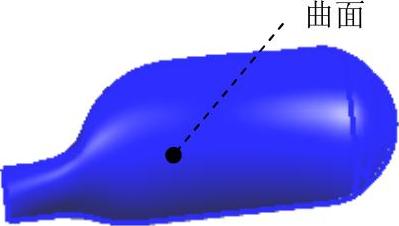

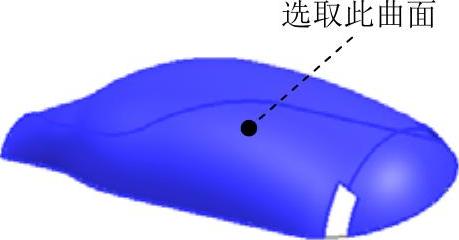

图10.1.27 定义加厚特征

Step20.创建图10.1.28所示的拉伸特征2。

选择下拉菜单命令，系统弹出“拉伸”对话框。选取YZ基准平面为草图平面，绘制图10.1.29所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入-2；在区域的下拉列表中选择选项，并在其下的文本框中输入48；在区域的下拉列表中选择选项，选取整个实体为求差对象；单击按钮，完成拉伸特征2的创建。

说明：在做拉伸特征前，将整个片体特征隐藏起来。

图10.1.28 拉伸特征2

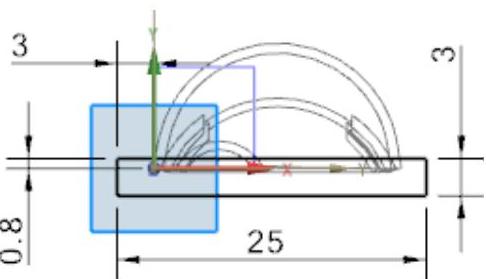

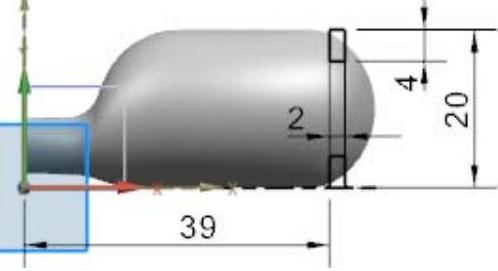

图10.1.29 绘制截面草图

Step21.保存零件模型。选择下拉菜单命令，即可保存零件模型。
