淋浴喷头设计的范例4

范例概述

本范例介绍了一个淋浴喷头的设计过程。该设计过程是先创建一系列草图曲线，再利用所创建的草图曲线构建几个独立的曲面，然后利用缝合等工具将独立的曲面变成一个整体面组，最后将整体面组变成实体模型。本范例详细讲解了采用辅助线的设计方法。淋浴喷头模型如图10.4.1所示。

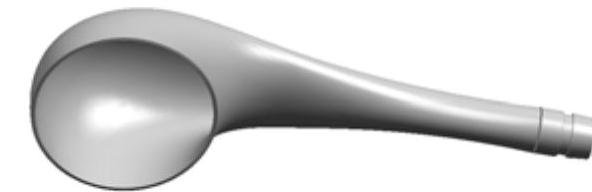

图10.4.1 淋浴喷头模型

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡中选取模板类型为，在文本框中输入文件名称muzzler.prt，单击按钮，进入模型设计环境。

Step2.创建图10.4.2所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取XY基准平面为草图平面，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图10.4.2所示的草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

图10.4.2 绘制草图1

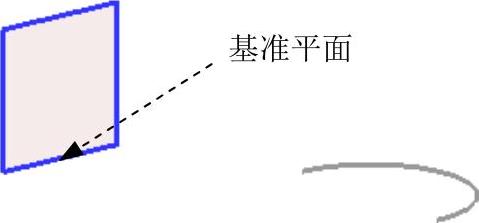

图10.4.3 基准平面1

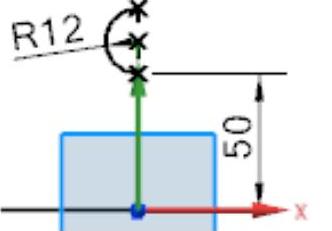

图10.4.4 绘制草图2

Step3.创建图10.4.3所示的基准平面1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中，选择选项，在绘图区选取YZ基准平面，在区域的文本框中输入225。

（3）在“基准平面”对话框中单击按钮，完成基准平面1的创建。

Step4.创建图10.4.4所示的草图2。选择下拉菜单命令，系统弹出“创建草图”对话框。选取基准平面1为草图平面，绘制图10.4.4所示的草图2。选择下拉菜单命令（或单击按钮），退出草图环境。

Step5.创建图10.4.5所示的草图3。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。单击按钮，选取ZX基准平面为草图平面，单击按钮。

（3）进入草图环境，绘制图10.4.5所示的草图3。

①选择下拉菜单命令(或在草图工具栏中单击“艺术样条”按钮)，系统弹出“艺术样条”对话框。

②在“艺术样条”对话框的下拉列表中选择选项。

③绘制图10.4.5所示的样条曲线，在“艺术样条”对话框中单击按钮。

（4）对草图3进行编辑。

①双击图10.4.5所示的样条曲线。

②选择下拉菜单命令，在图形区显示草图曲线的曲率梳。

③拖动草图曲线控制点，使其曲率梳呈现图10.4.6所示的光滑形状。选择下拉菜单命令，取消曲率梳的显示。

④在“艺术样条”对话框中单击按钮。

（5）选择下拉菜单命令（或单击按钮），退出草图环境。

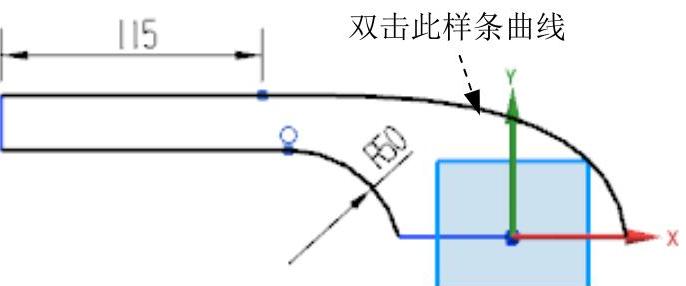

图10.4.5 绘制草图3

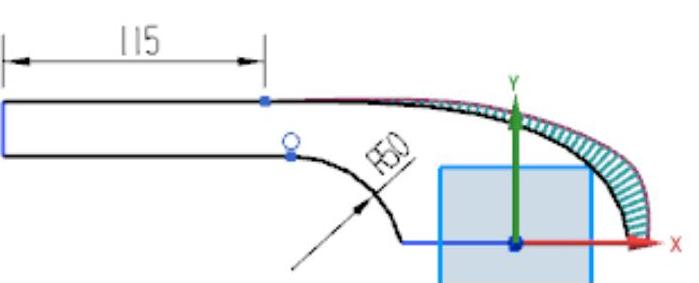

图10.4.6 曲率梳

注意：调整样条曲率时，应保证其曲率连续光滑。曲线构造质量的好坏直接关系到生成的曲面和实体的质量。

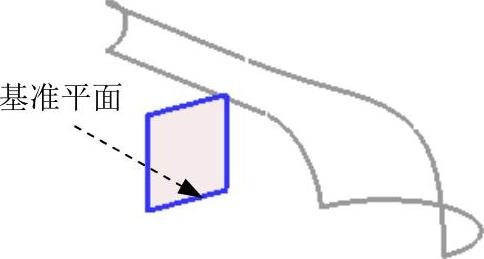

Step6.创建图10.4.7所示的基准平面2。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在下拉列表中选择选项；在绘图区选取YZ基准平面，在区域的文本框中输入160；单击“反向”按钮，定义X基准轴的反方向为参照方向；单击对话框中的按钮，完成基准平面2的创建。

Step7.创建图10.4.8所示的草图4。选择下拉菜单命令，系统弹出“创建草图”对话框。选取基准平面2为草图平面，单击按钮，绘制图10.4.8所示的草图4。选择下拉菜单命令（或单击按钮），退出草图环境。

说明：在绘制草图4时，选择下拉菜单命令，分别选取基准平面2与草图3所绘制的两条曲线，所创建的交点为圆弧的两个端点。

Step8.创建图10.4.9所示的基准平面3。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框；在下拉列表中选择选项，在下拉列表中选择选项；在绘图区选取图10.4.10所示的点1，然后再选取点2；单击对话框中的按钮，完成基准平面3的创建。

图10.4.7 基准平面2

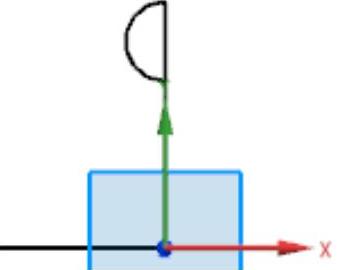

图10.4.8 绘制草图4

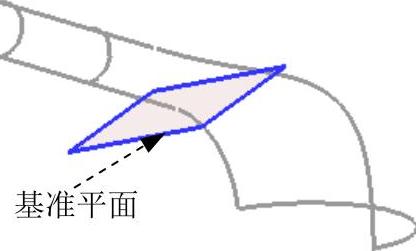

图10.4.9 基准平面3

Step9.创建图10.4.11所示的草图5。选择下拉菜单命令，系统弹出“创建草图”对话框。选取基准平面3为草图平面，单击按钮，绘制图10.4.11所示的草图5。选择下拉菜单命令（或单击按钮），退出草图环境。

说明：在绘制草图5时，选择下拉菜单命令，分别选取基准平面3与草图3所绘制的两条曲线，所创建的交点与圆弧的两个端点重合。

Step10.创建图10.4.12所示的拉伸特征。

（1）选择命令。选择下拉菜单命令，系统弹出“拉伸”对话框。

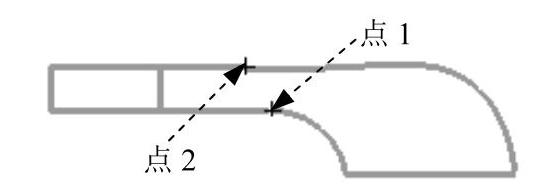

图10.4.10 定义基准平面3

图10.4.11 绘制草图5

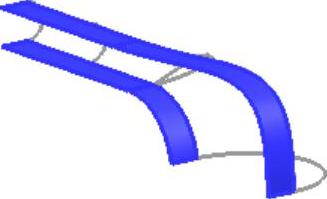

图10.4.12 拉伸特征

（2）定义拉伸特征。分别选取图10.4.13所示的两条曲线。

（3）定义拉伸开始值和终点值。定义YC基准轴的负方向为拉伸方向；在区域的下拉列表中选择选项，并在其下的文本框中输入0；在区域的下拉列表中选择选项，并在其下的文本框中输入20；在下拉列表中选择选项，其他参数采用系统默认设置值。

（4）单击按钮，完成拉伸特征的创建。

Step11.创建图10.4.14所示的曲线网格特征。

（1）选择下拉菜单命令，系统弹出“通过曲线网格”对话框。

（2）定义主曲线。选择图10.4.15所示的曲线1，单击鼠标中键后选取曲线2，单击中键确认。

（3）定义交叉曲线。单击中键，选取图10.4.15所示的曲线3、曲线4、曲线5和曲线6，分别单击鼠标中键；在区域中的下拉列表中选择，并单击按钮，选取图10.4.16所示的面1；在的下拉列表中选择，并单击按钮，选取图10.4.16所示的面2；其他参数采用系统默认设置值。

图10.4.13 定义拉伸特征

(https://www.daowen.com)

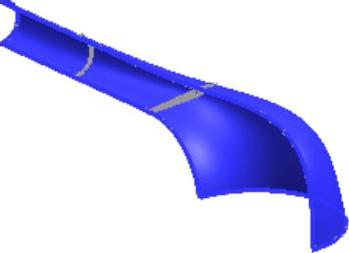

图10.4.14 曲线网格特征

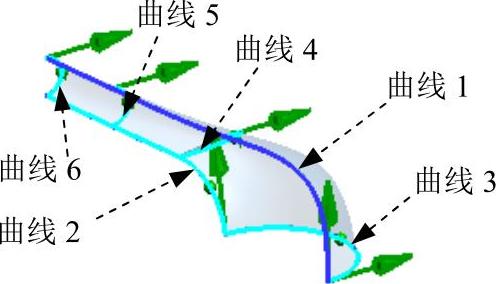

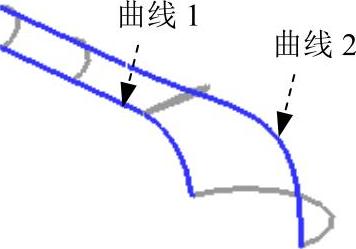

图10.4.15 定义曲线网格特征

（4）单击按钮，完成网格曲面特征的创建。

注意：在定义主曲线时，所选曲线的方向必须一致。

Step12.创建图10.4.17所示的镜像特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“镜像特征”对话框。

（2）定义镜像特征。选取Step11所创建的曲线网格特征为镜像特征。

（3）定义镜像平面。在镜像平面区域中单击按钮，选取ZX基准平面为镜像平面。

（4）单击按钮，完成镜像特征的创建。

Step13.创建曲面缝合特征1。

（1）选择下拉菜单命令，系统弹出“缝合”对话框。

（2）定义缝合对象。选取Step11所创建的曲线网格特征为缝合的目标片体；单击中键,选取镜像特征为缝合工具片体。

（3）在“缝合”对话框中单击按钮，完成缝合特征1的创建。

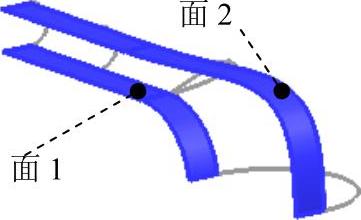

图10.4.16 选取相切面

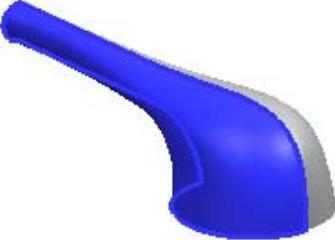

图10.4.17 镜像特征

Step14.创建图10.4.18所示的回转特征。

（1）选择命令。选择命令，系统弹出“回转”对话框。

（2）定义回转特征的截面。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取ZX基准平面为草图平面，单击按钮。

③进入草图环境，绘制图10.4.19所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义回转轴。在绘图区域中选取X基准轴为回转轴。激活，捕捉图10.4.4所示的草图2中的圆弧的圆心为指定点。

（4）定义回转角度。在“回转”对话框区域中的下拉列表中选择选项，并在其下的文本框中输入0；在下拉列表中选择选项，并在其下的文本框中输入360；在下拉列表中选择选项，在区域的下拉列表中选择选项，其他参数采用系统默认设置值。

（5）单击按钮，完成回转特征的创建。

图10.4.18 回转特征

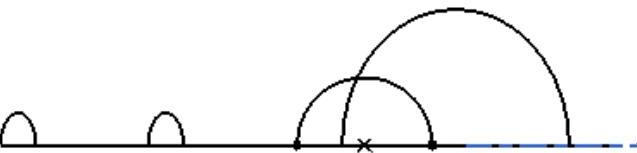

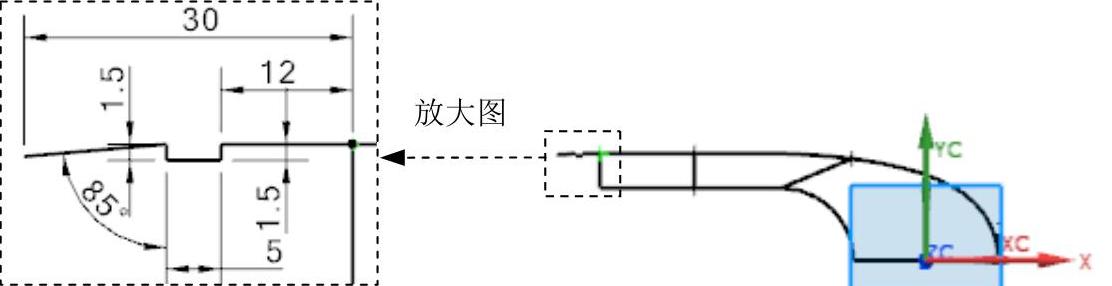

图10.4.19 绘制截面草图

Step15.创建曲面缝合特征2。

（1）选择下拉菜单命令，系统弹出“缝合”对话框。

（2）定义缝合对象。选取图10.4.20所示的面为缝合的目标片体；单击中键,选取Step14所创建的回转特征为缝合工具片体。

（3）在“缝合”对话框中单击按钮，完成缝合特征2的创建。

Step16.创建图10.4.21所示的加厚特征。

（1）选择下拉菜单命令时，系统弹出“加厚”对话框。

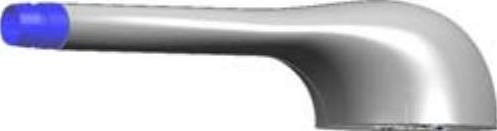

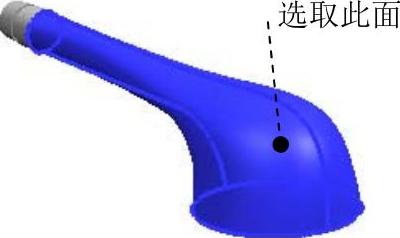

图10.4.20 选取目标片体

图10.4.21 加厚特征

（2）定义加厚对象。在绘图区选取图10.4.22所示的特征为加厚对象。

（3）在“加厚”对话框中的文本框中输入2.5，且方向朝内。

（4）单击“加厚”对话框中的按钮，完成加厚特征的创建。

Step17.创建边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图10.4.23所示的边链为边倒圆参照，并在文本框中输入0.5。

（3）单击按钮，完成边倒圆特征1的创建。

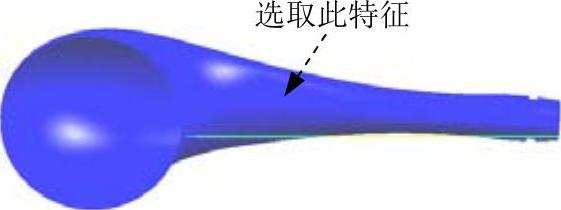

图10.4.22 定义加厚特征

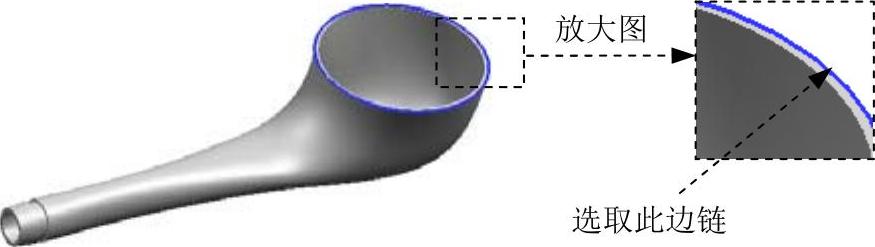

图10.4.23 选取边倒圆参照

Step18.创建边倒圆特征2。选取图10.4.24所示的边为边倒圆参照，其圆角半径值为1。

Step19.创建边倒圆特征3。选取图10.4.25所示的边为边倒圆参照，其圆角半径值为0.5。

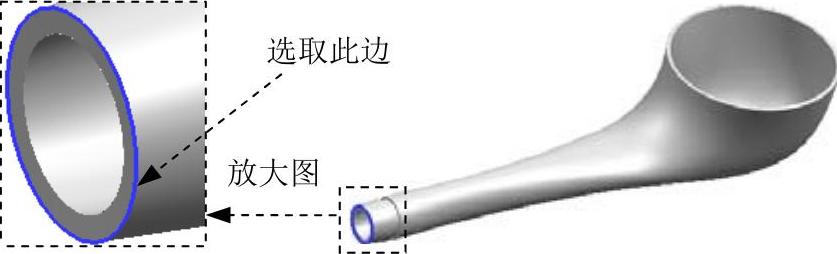

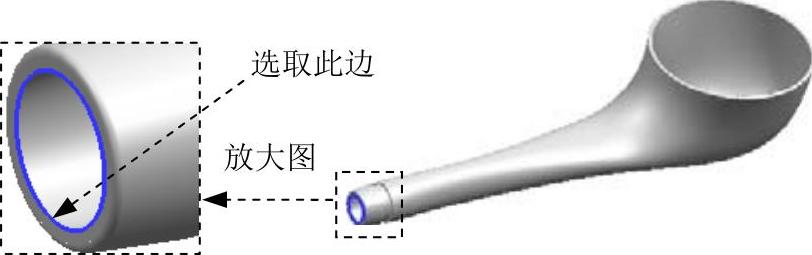

图10.4.24 选取边倒圆参照

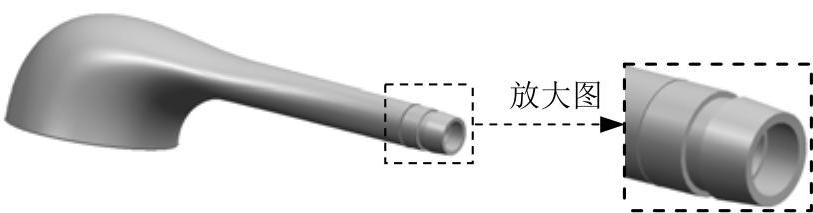

图10.4.25 选取边倒圆参照

Step20.创建边倒圆特征4。选取图10.4.26所示的两条边为边倒圆参照，其圆角半径值为0.5。

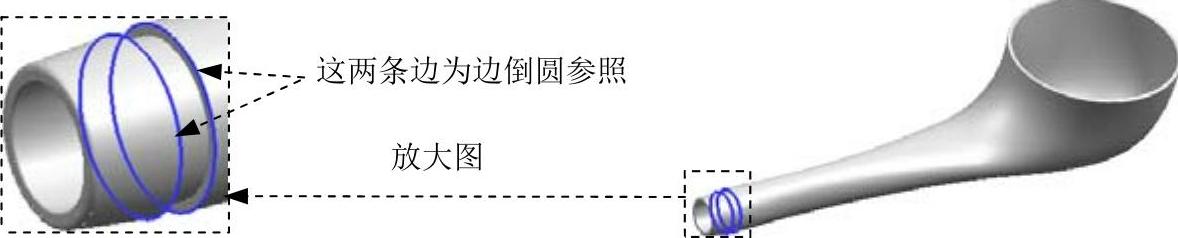

图10.4.26 选取边倒圆参照

Step21.设置隐藏。

（1）选择命令。选择下拉菜单命令，系统弹出“类选择”对话框。

（2）选择隐藏对象。单击“类选择”对话框中的按钮，系统弹出“根据类型选择”对话框。选择对话框列表中的、、和选项，单击按钮，系统再次弹出“类选择”对话框，单击对话框区域中的按钮。

（3）完成隐藏操作。单击对话框中的按钮，完成对设置对象的隐藏。

Step22.保存零件模型。选择下拉菜单命令，即可保存零件模型。
