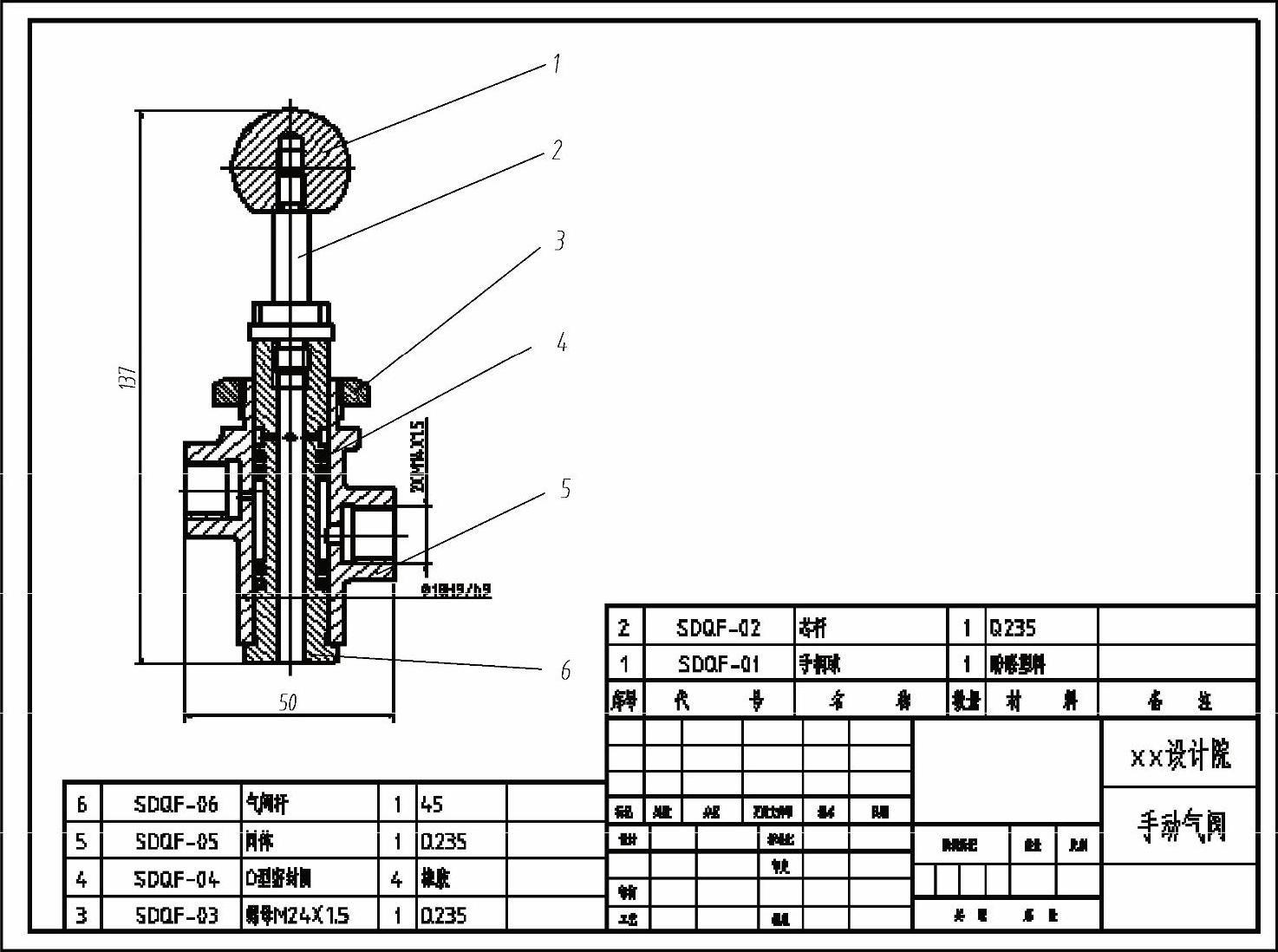

绘制如图8-105所示的手动气阀装配图。

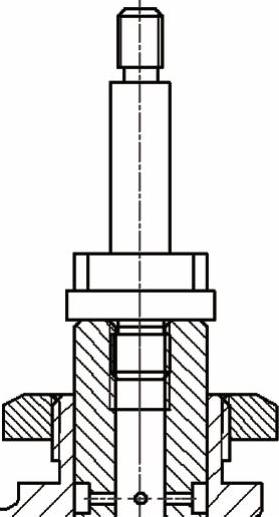

图8-105 手动气阀装配图
【思路分析】
使用设计中心拼画装配图的方法与零件图块插入法类似，需要先将零件图绘制完成，不同的是使用“创建块”命令将各个零件创建为块，而不是“写块”命令，然后在新建的装配图文件中，使用设计中心将各个零件图中制作好的块，根据装配关系逐个插入，拼画装配图。
【光盘文件】
——参见附带光盘中的“END\Ch8\8-3-2.dwg”文件。
——参见附带光盘中的“AVI\Ch8\8-3-2.avi”文件。
【操作步骤】
1）先绘制好各个零件图。这里就省略了各个零件图的绘制过程，可以直接打开附带光盘中保存好的零件图。

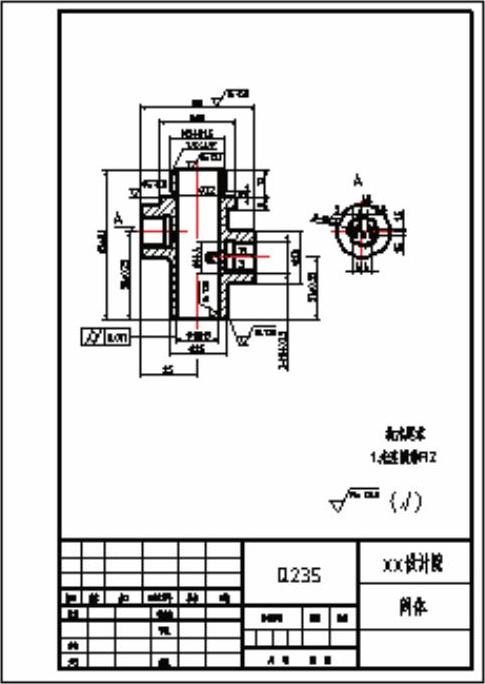

先打开“阀体”零件图，如图8-106所示。
图8-106 阀体零件图
将零件图的“标注”图层关闭，如图8-107所示。
图8-107 关闭标注图层

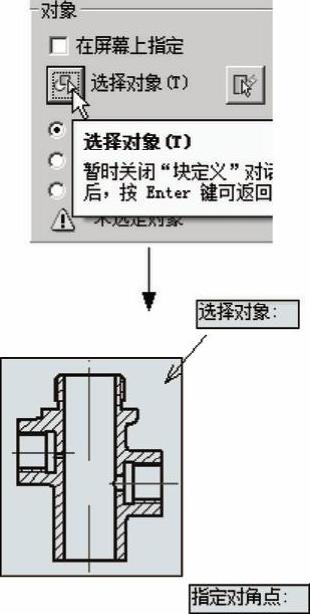

选择“创建块”
命令，系统打开“块定义”对话框；在“块定义”对话框中，勾选“保留”单选按钮；单击“对象”选项中的“选择对象”
按钮，系统提示“选择对象”，选中阀体主视图，如图8-108所示。
图8-108 选择块对象

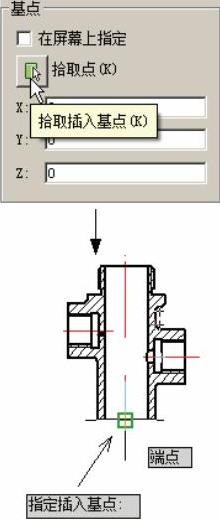

完成对象选择后，单击“基点”选项中的“拾取点”
按钮，选择主视图中的某一点为块插入基点，如图8-109所示。
图8-109 指定块插入基点
指定插入的基点后，在“方式”选项中，选中“允许分解”复选框，如图8-110所示。
图8-110 块定义方式选项设置

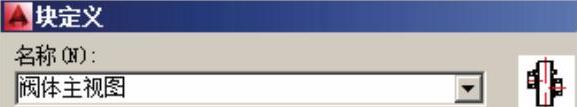

在“名称”输入框中输入块的名称“阀体主视图”，如图8-111所示，单击“确定”按钮，完成块的创建。然后，一定要单击“保存”
命令按钮，保存图形。
图8-111 输入块名称

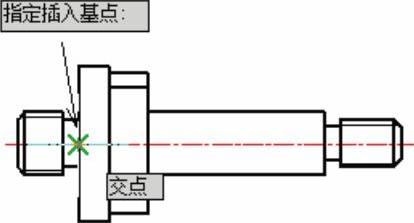

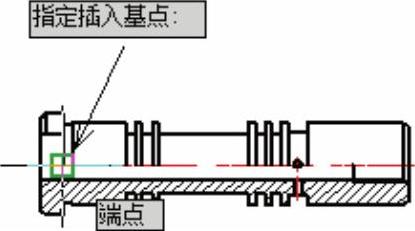

2）打开“气阀杆”零件图，关闭“标注”图层，使用同样的方法将其主视图创建成块，并命名为“气阀杆”，插入基点如图8-112所示。最后，单击“保存”
命令按钮，保存图形。
图8-112 指定图块“气阀杆”插入基点
3）打开“芯杆”零件图，关闭“标注”图层，使用同样的方法将其主视图创建成块，并命名为“芯杆”，插入基点如图8-113所示。最后，单击“保存”
命令按钮，保存图形。
图8-113 指定图块“芯杆”插入基点

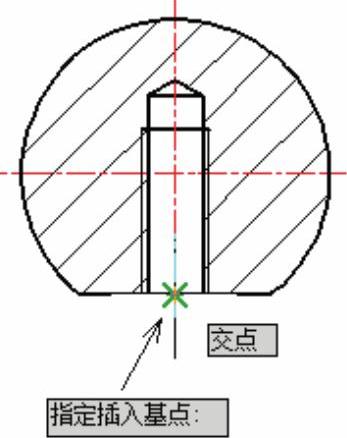

4）打开“手柄球”零件图，关闭“标注”图层，使用同样的方法将其创建成块，并命名为“手柄球”，插入基点如图8-114所示。最后单击“保存”命令按钮，保存图形。
图8-114 指定图块“手柄球”插入基点

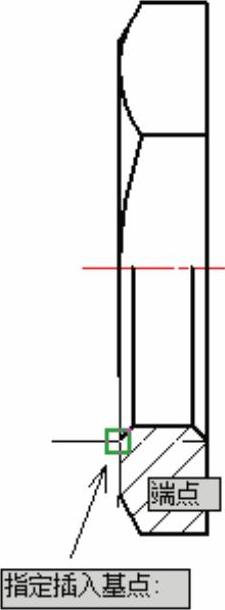

5）打开“螺母”零件图，关闭“标注”图层，使用同样的方法将其主视图创建成块，并命名为“螺母”，插入基点如图8-115所示。最后单击“保存”命令按钮，保存图形。
图8-115 指定图块“芯杆”插入基点
6）将所有的零件都创建为块之后，新建一个图形文件，设置好图层、文字样式、尺寸标注样式、多重引线样式和表格样式等，用于绘制装配图。
绘制一个A3的图框，如图8-116所示。
7）开始使用“设计中心”将各个零件图调入装配图文件中进行装配。
图8-116 绘制A3图框

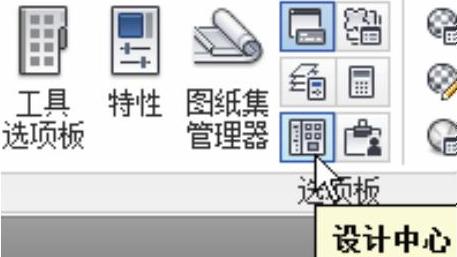

在功能区的“视图”选项卡中单击“选项板”面板中的“设计中心”
命令按钮，如图8-117所示。
图8-117 选择设计中心命令
系统打开“设计中心”对话框，如图8-118所示。设计中心有“文件夹”“打开的图形”和“历史记录”选项卡，可以根据需要选择相应的选项。
在设计中心中单击“文件夹”选项卡，在其中找出要插入的零件图文件。(https://www.daowen.com)
图8-118 设计中心对话框

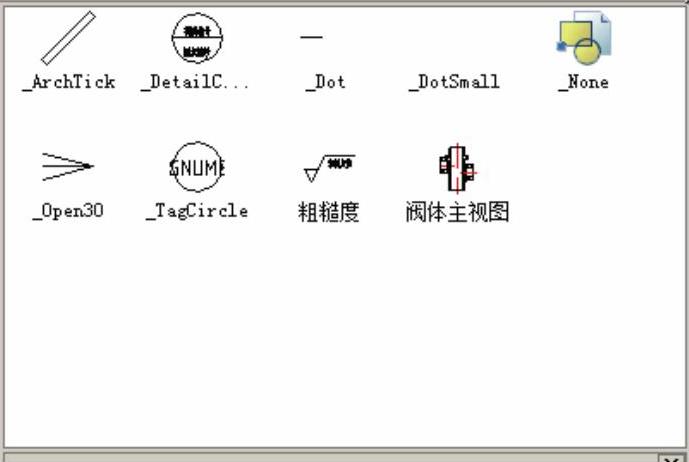

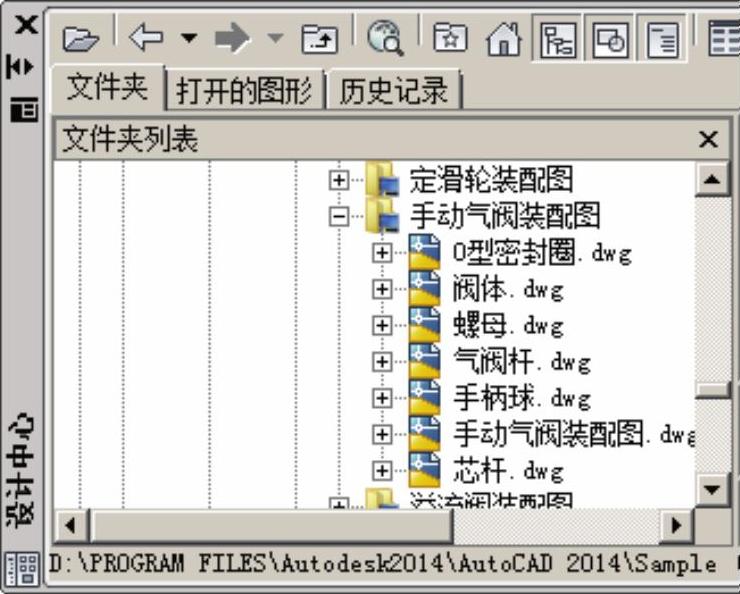

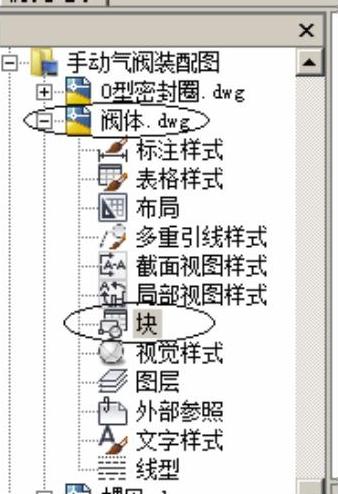

选择相应的文件后，单击文件“阀体.dwg”列表展开符号，然后单击该文件中的“块”选项，如图8-119所示，图形中所有的块都会出现在右边的图框中，如图8-120所示。
图8-119 选择“阀体.dwg”文件
图8-120 块选项内容框

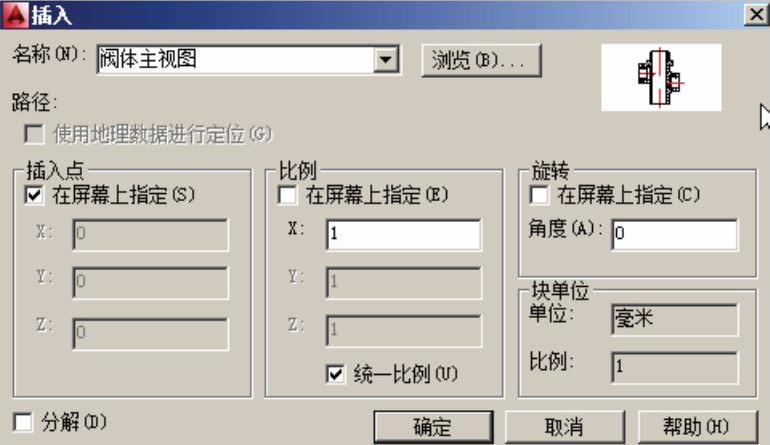

选择其中的“阀体主视图”块，双击该块，则弹出“插入”对话框，如图8-121所示，单击“确定”按钮，将其插入到装配图中。
图8-121 块“插入”对话框

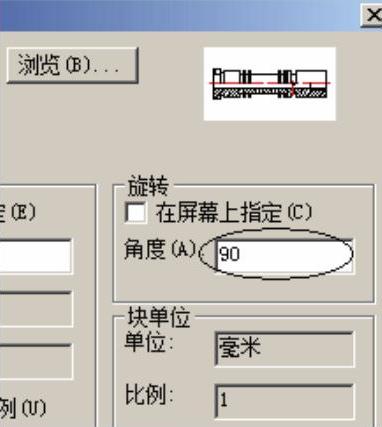

8）使用同样的方法，利用设计中心打开“气阀杆.dwg”文件中的“气阀杆”图块，在“插入”对话框中，将“旋转”选项中的“角度”设置为90，如图8-122所示，然后单击“确定”按钮，将其插入到装配图中，如图8-123所示。
图8-122 设置旋转角度
图8-123 插入气阀杆

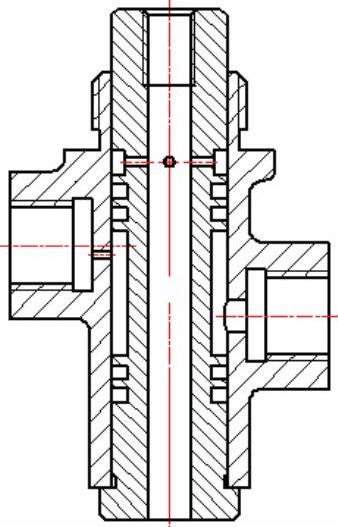

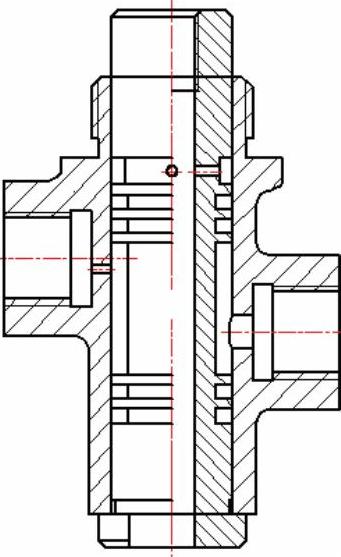

使用“分解”命令将两个图块分解，然后对图形进行修改，如图8-124所示。
图8-124 修改图形
9）绘制“O形密封圈”。使用圆的“相切，相切，相切”命令，绘制两个圆，如图8-125所示。
图8-125 绘制相切圆

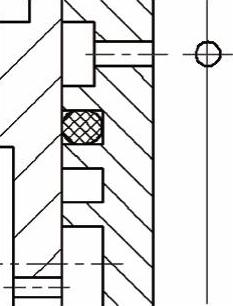

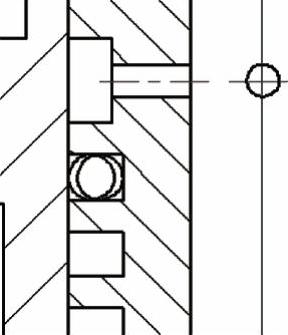

然后使用“修剪”命令进行修改，并进行填充，如图8-126所示。
图8-126 修改圆并填充
使用相同的方法绘制剩下的其他密封圈，完成后如图8-127所示。
图8-127 绘制其余密封圈
10）使用设计中心打开“螺母.dwg”文件中的“螺母”图块，在“插入”对话框中，将“旋转”选项中的“角度”设置为-90，然后单击“确定”按钮，将其插入到装配图中，如图8-128所示。
图8-128 插入螺母

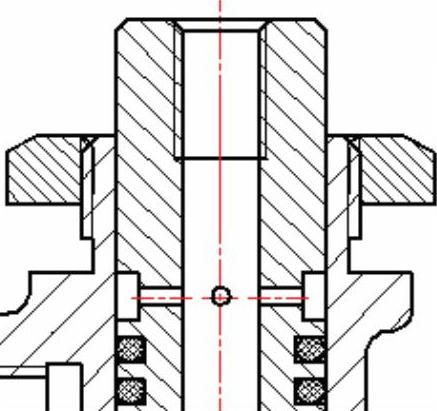

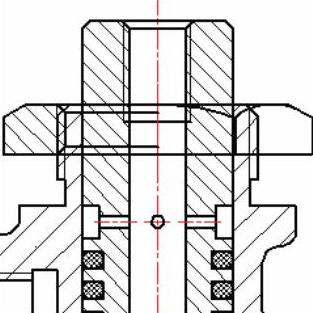

使用“分解”命令将两个图块分解，然后对图形进行修改，如图8-129所示。
图8-129 修改图形

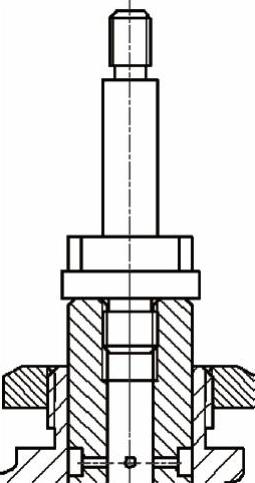

11）插入芯杆。使用设计中心打开“芯杆.dwg”文件中的“芯杆”图块，在“插入”对话框中，将“旋转”选项中的“角度”设置为90，然后单击“确定”按钮，将其插入到装配图中，如图8-130所示。
使用“分解”命令将两个图块分解，然后对图形进行修改，如图8-131所示。
图8-130 插入芯杆
图8-131 修改图形

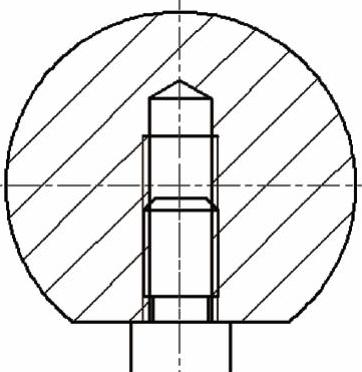

12）插入手柄球。使用设计中心打开“手柄球.dwg”文件中的“手柄球”图块，将其插入装配图中，如图8-132所示。

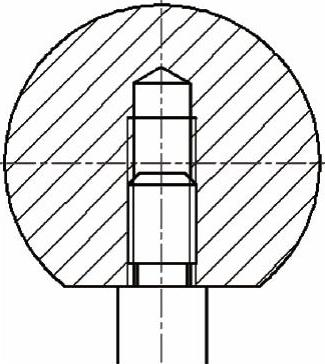

使用“分解”命令将两个图块分解，然后对图形进行修改，如图8-133所示。
图8-132 插入手柄球
图8-133 修改图形

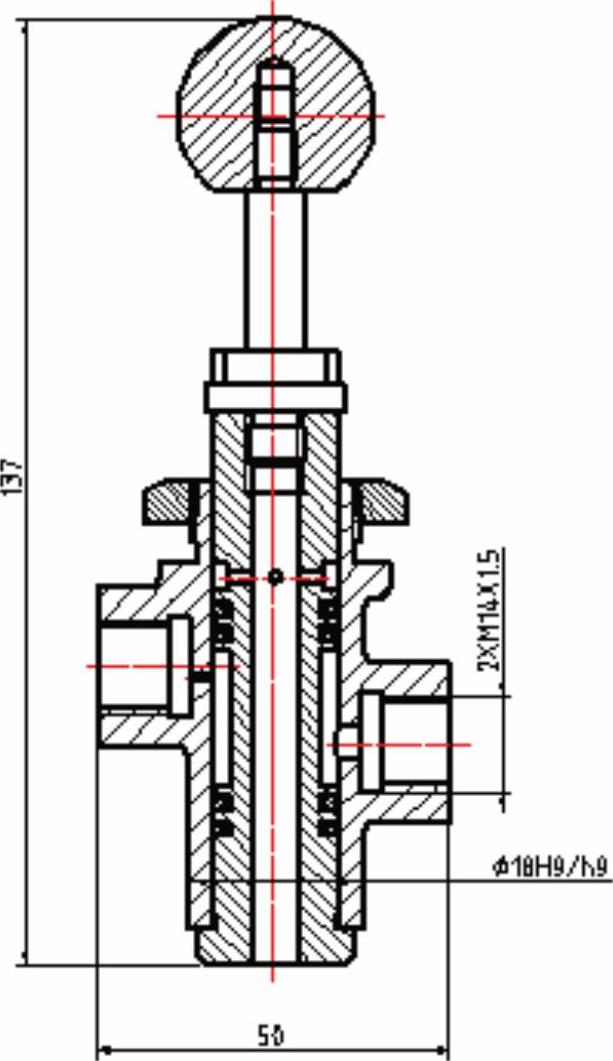

13）所有零件的装配已全部完成，将当前图层设置为“标注”，对装配图进行标注，如图8-134所示。
图8-134 标注尺寸
14）标注零件序号，绘制标题栏和明细栏，并填入相关信息，装配图的绘制便全部完成。
