启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮
，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮
，然后单击“确定”按钮，创建一个新的零件文件。
设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
图8-61 绘制草图

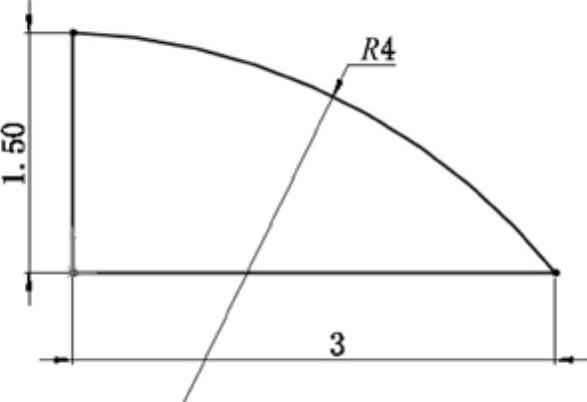

绘制草图。单击“草图”工具栏中的“直线”按钮
和“三点圆弧”按钮
，绘制草图，并标注智能尺寸，如图8-61所示。
旋转特征。单击“特征”工具栏中的“旋转”按钮
，或执行“插入”→“凸台/基体”→“旋转”菜单命令，弹出“旋转”属性管理器，设置旋转角度为180°，选择竖直线为旋转轴，旋转的其他参数取默认值，如图8-62所示。然后单击“确定”按钮
，旋转实体如图8-63所示。
设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“边角矩形”按钮
，绘制草图，如图8-64所示。

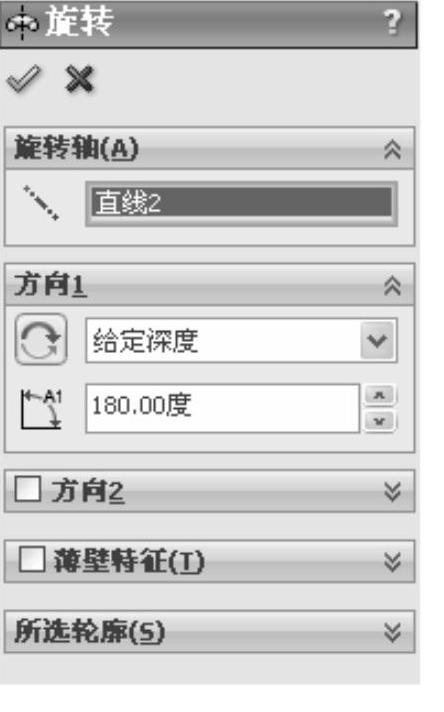

图8-62 “旋转”属性管理器

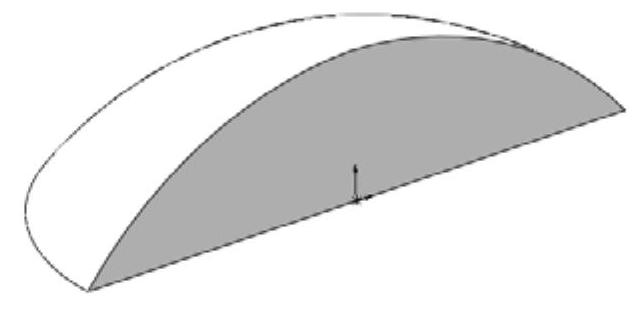

图8-63 旋转实体

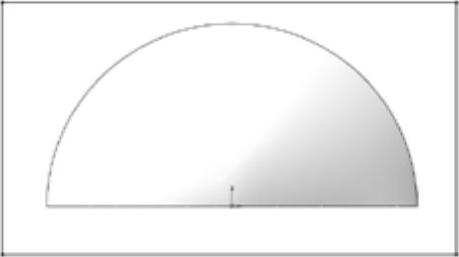

图8-64 绘制草图
拉伸特征。单击“特征”工具栏中的“拉伸”按钮
，或执行“插入”→“凸台/基体”→“拉伸”菜单命令，弹出“凸台-拉伸”属性管理器，设置终止条件为“给定深度”，输入拉伸距离为1.00mm，单击“反向”按钮
，更改拉伸方向，如图8-65所示。然后单击“确定”按钮

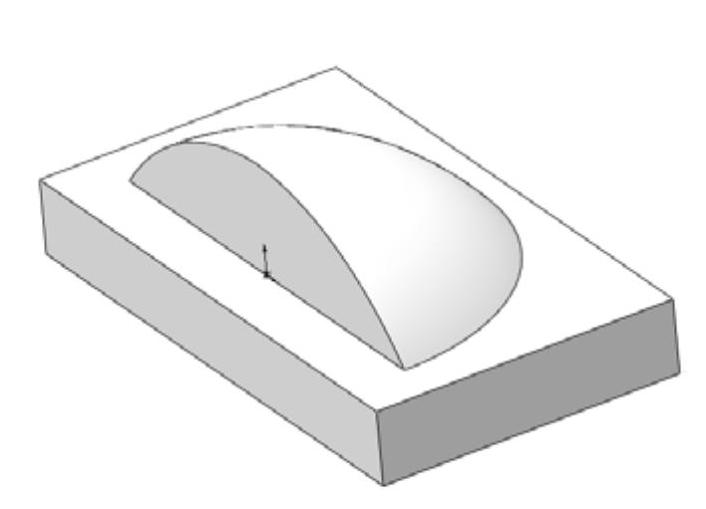

，拉伸实体如图8-66所示。

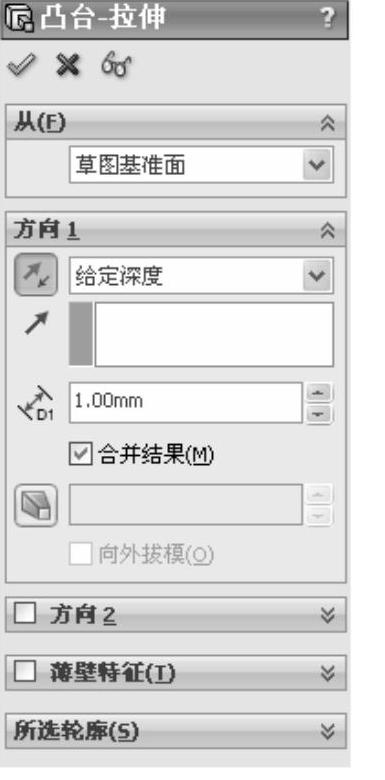

图8-65 “凸台-拉伸”属性管理器
图8-66 拉伸实体
圆角处理。单击“特征”工具栏中的“圆角”按钮

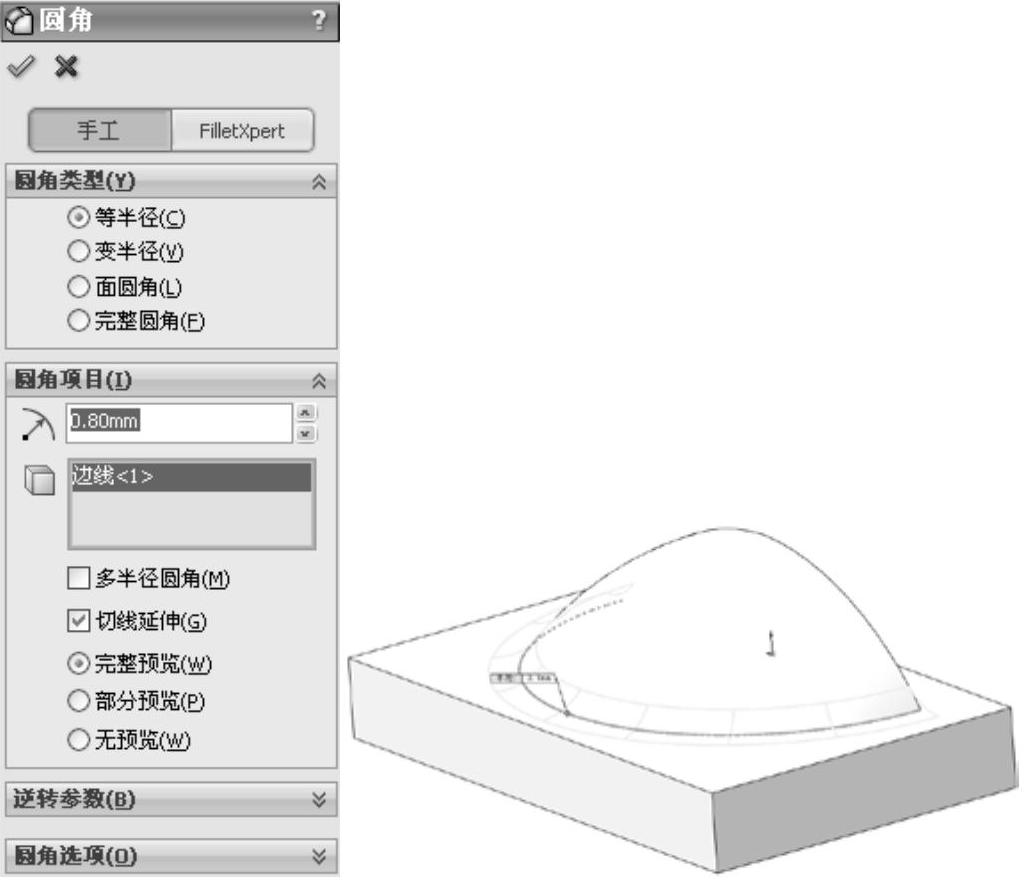

，或执行“插入”→“特征”→“圆角”菜单命令，弹出“圆角”属性管理器，在视图中选择图8-67所示的两条边，输入圆角半径为0.80mm。然后单击“确定”按钮
，圆角处理如图8-68所示。
图8-67 “圆角”属性管理器

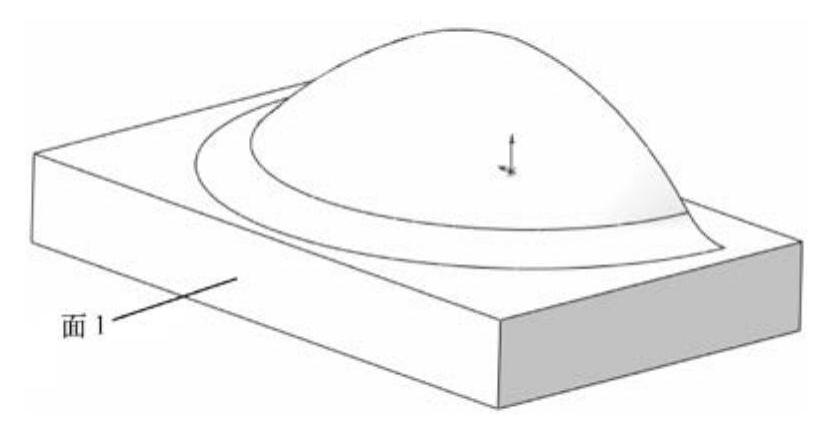

图8-68 圆角处理
设置基准面。在视图中选择图8-68所示的面1，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。

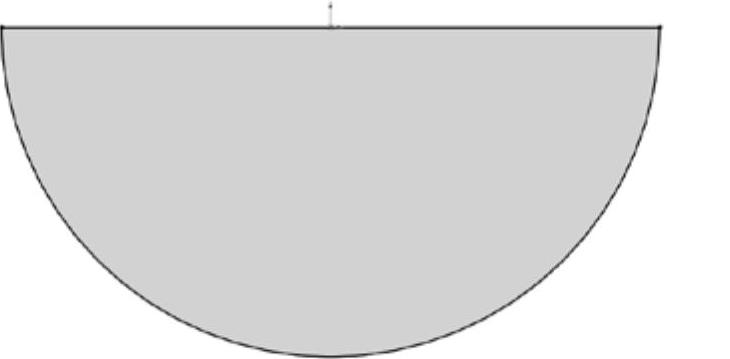

绘制草图。单击“草图”工具栏中的“转换实体引用”按钮
，绘制草图，如图8-69所示。(https://www.daowen.com)

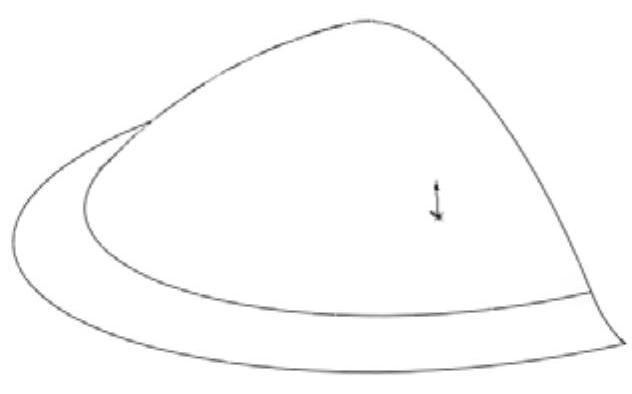

图8-69 绘制草图
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值，如图8-70所示。然后单击“确定”按钮
，切除零件如图8-71所示。

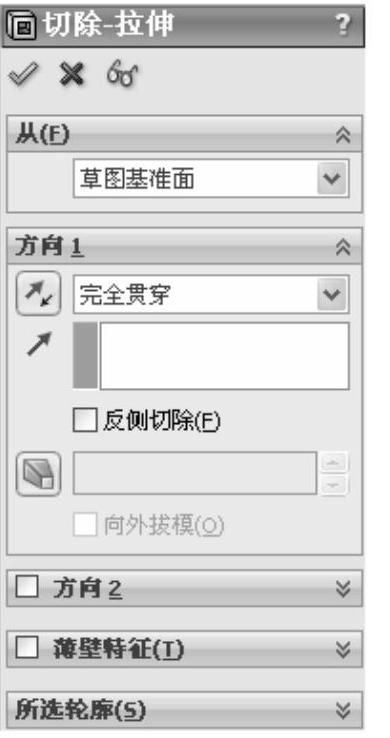

图8-70 “切除-拉伸”属性管理器

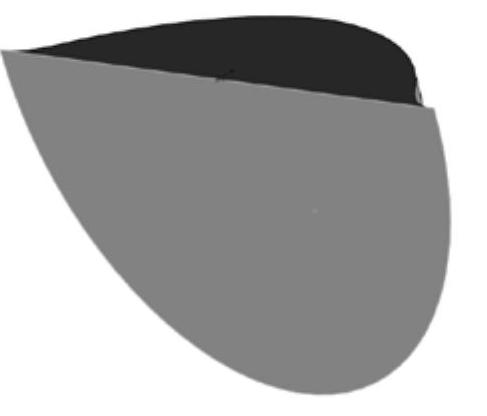

图8-71 切除零件
更改成形工具切穿部位的颜色。生成成形工具时，需要将切穿部位的颜色更改为红色。拾取成形工具的侧面，单击“标准”工具栏中的“编辑外观”按钮
，弹出“颜色”属性管理器，选择“红色”RGB标准颜色，即R=255，G=0，B=0，其他设置取默认值，如图8-72所示，单击“确定”按钮
。

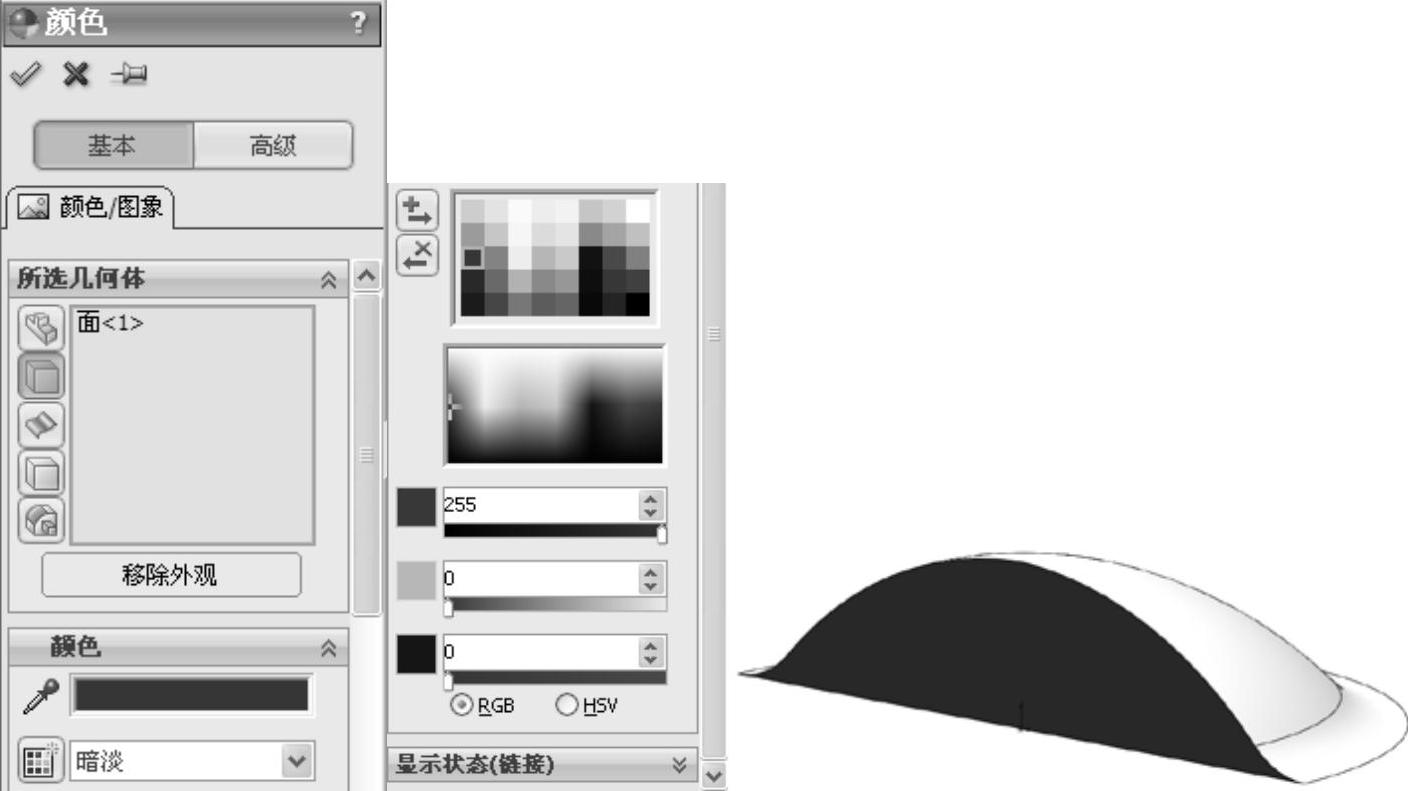

图8-72 更改成形工具切穿部位的颜色

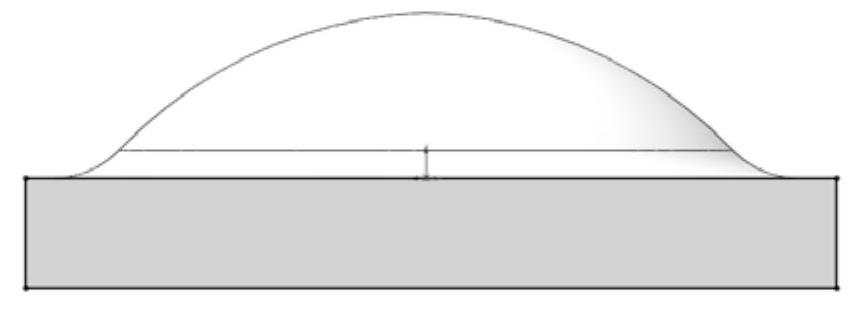

设置基准面。在视图中选择图8-73所示的表面，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制成形工具定位草图。单击“草图”工具栏中的“转换实体引用”按钮
，将选择表面转换成图素，如图8-74所示，单击“退出草图”按钮
。
图8-73 选择表面
图8-74 绘制草图

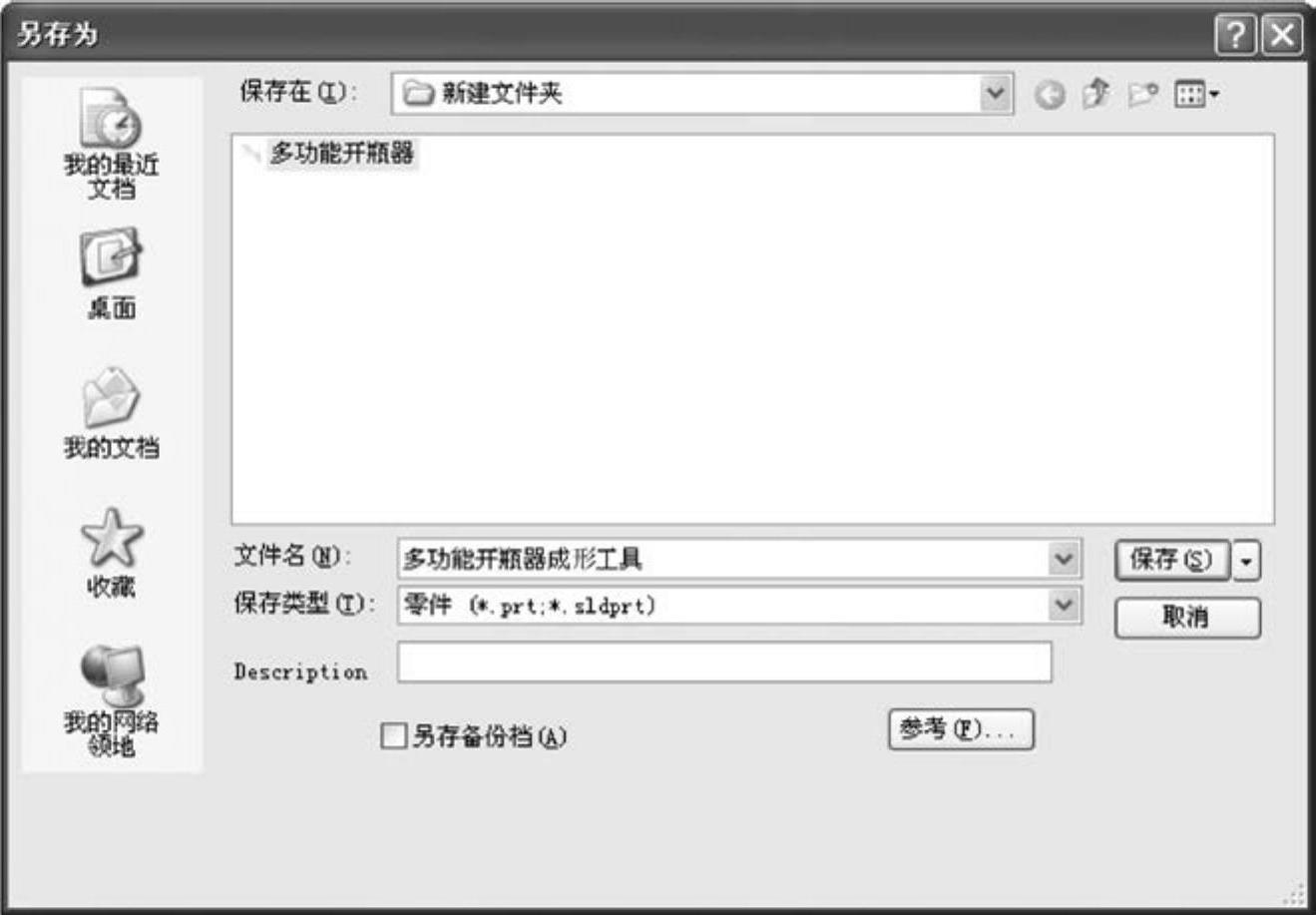

保存成形工具。单击“标准”工具栏中的“保存”按钮
，或执行“文件”→“保存”菜单命令，在弹出的“另存为”对话框中输入文件名为“多功能开瓶器成形工具”，然后单击“保存”按钮，如图8-75所示。
图8-75 “另存为”对话框

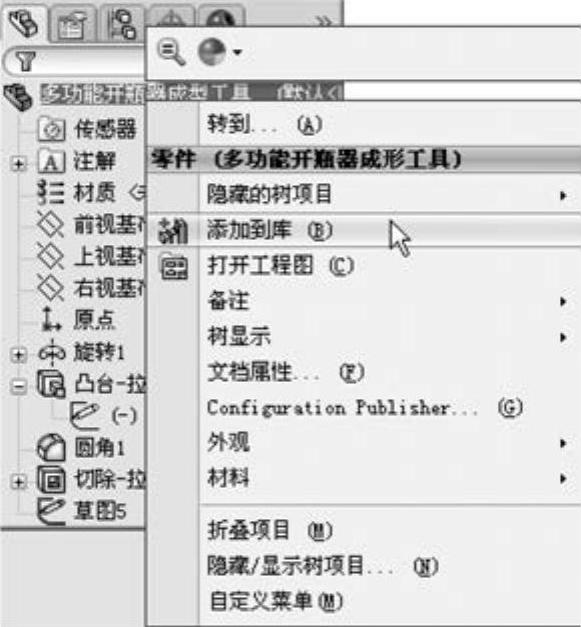

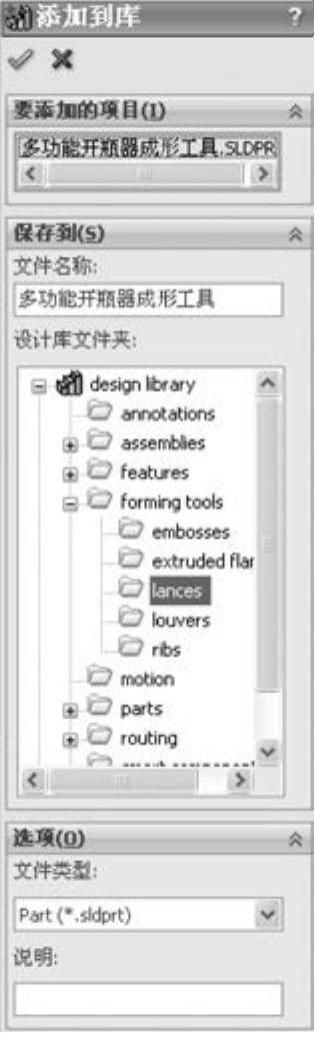

保存成形工具。在“FeatureManager设计树”中右键单击成形工具零件名称，在弹出的快捷菜单中选择“添加到库”命令，如图8-76所示。这时将会弹出“添加到库”属性管理器，在“设计库文件夹”一栏中选择“lances”文件夹作为成形工具的保存位置，如图8-77所示。将此成形工具命名为“多功能开瓶器成形工具”，保存类型为“*.sldprt”，单击“确定”按钮
，完成对成形工具的保存。
这时，单击系统右边的“设计库”按钮
，根据如图8-78所示的路径可以找到保存的成形工具。
图8-76 快捷菜单
图8-77 “添加到库”属性管理器
