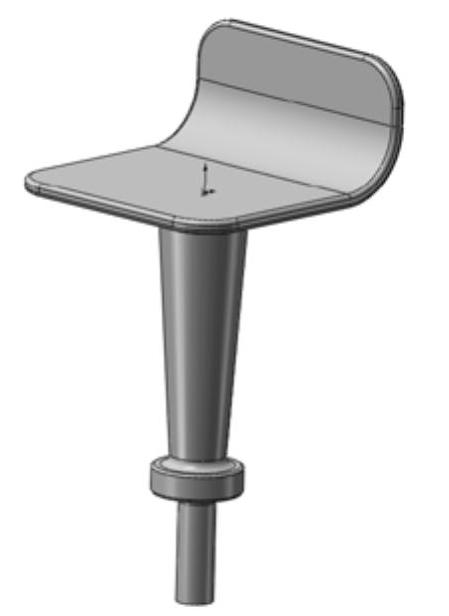

【操作步骤】

设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“中心线”按钮和“直线”按钮，绘制如图11-11所示的草图并标注尺寸。

薄壁旋转。执行“插入”→“凸台/基体”→“旋转”菜单命令，或者单击“曲面”工具栏中的“旋转”按钮，弹出如图11-12所示的“SolidWorks”对话框，单击“否”按钮，系统弹出“旋转”属性管理器；输入薄壁厚度为5.00mm，其他采用默认设置，如图11-13所示，单击“确定”按钮，生成旋转薄壁，如图11-14所示。

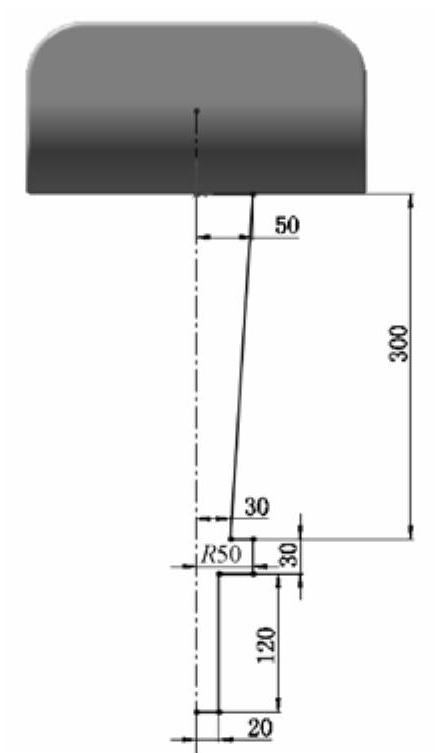

图11-11 绘制草图

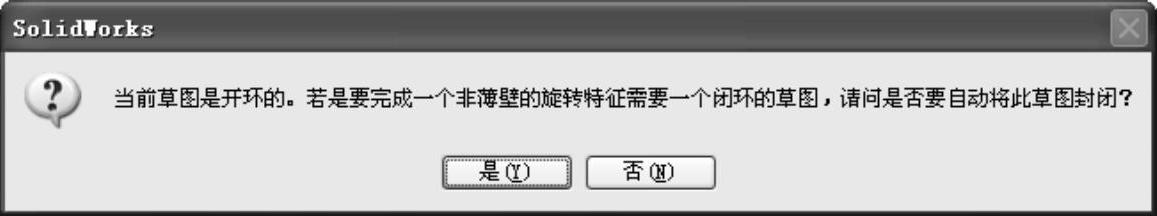

图11-12 “SolidWorks”对话框

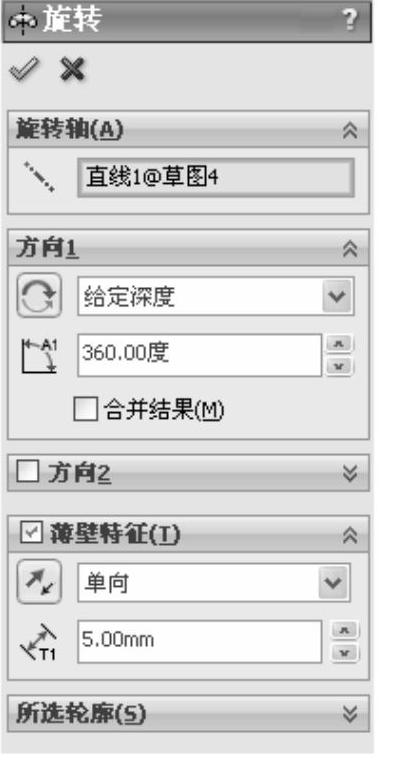

图11-13 “旋转”属性管理器

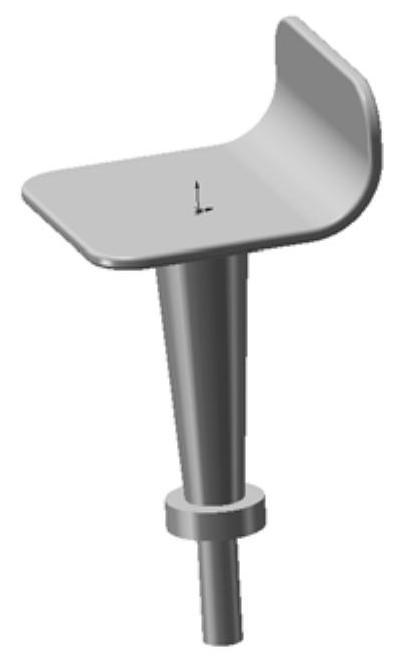

图11-14 旋转薄壁

创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮，弹出如图11-15所示的“基准面”属性管理器，在视图中选择“上视基准面”，输入偏移距离为390.00mm，勾选“反转”复选框；单击“确定”按钮，创建基准面1，如图11-16所示。(https://www.daowen.com)

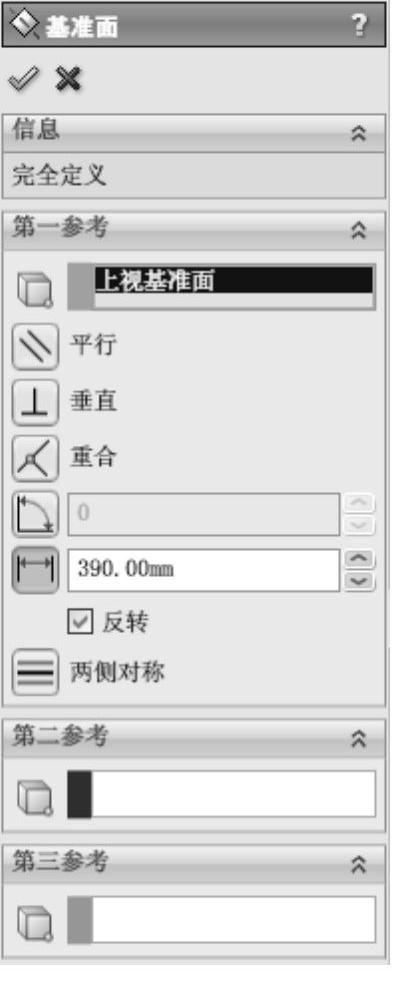

图11-15 “基准面”属性管理器

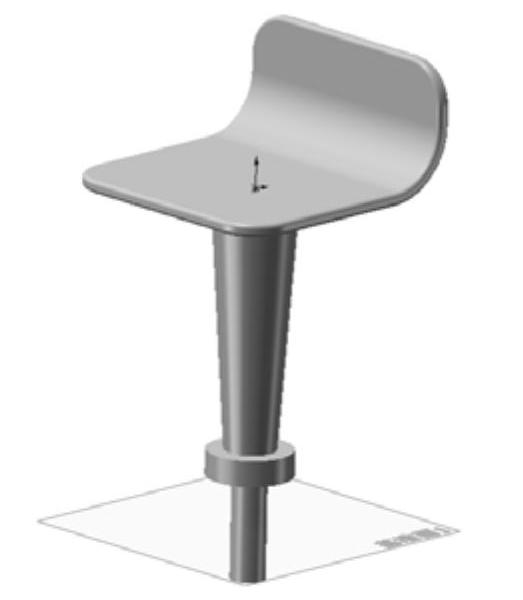

图11-16 创建基准面1

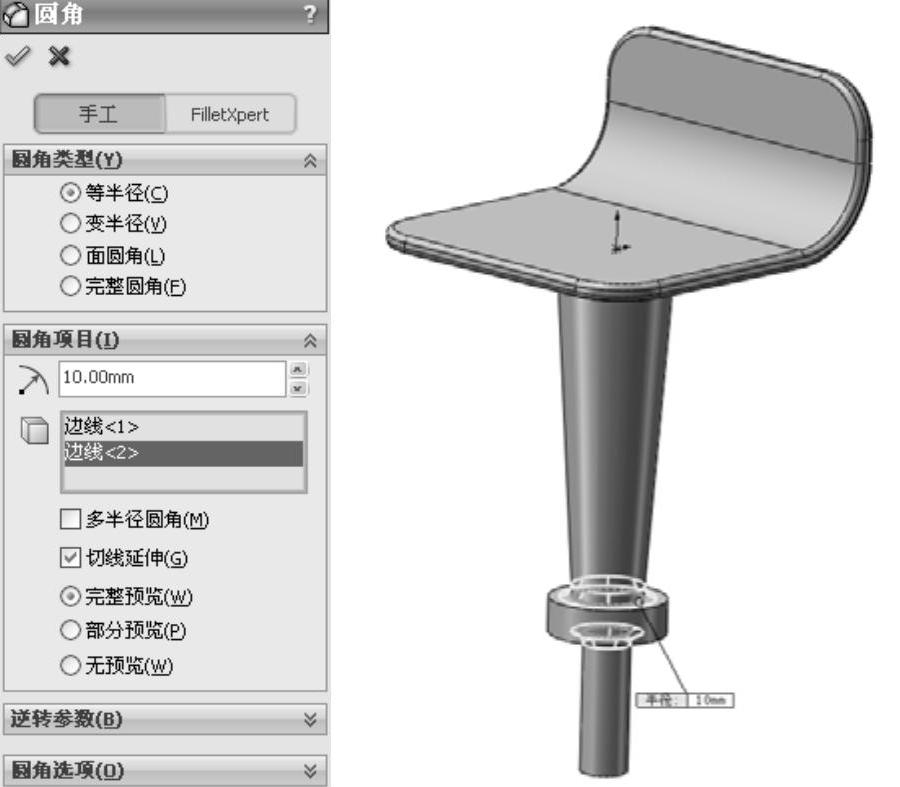

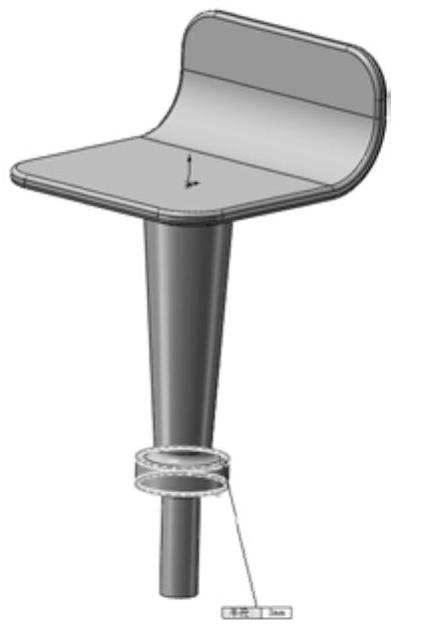

圆角处理。单击“特征”工具栏中的“圆角”按钮，或执行“插入”→“特征”→“圆角”菜单命令，弹出“圆角”属性管理器，在视图中选择如图11-17所示的两条边线，输入圆角半径为10.00mm，然后单击“确定”按钮。重复“圆角”命令，输入圆角半径为3.00mm，选择如图11-18所示的两条边线，圆角处理如图11-19所示。
