家用空调器无论是挂机还是柜机,均由制冷系统、电控系统、通风系统和箱体系统四部分组成。

说明:制冷系统部件作用见1.4节。

1.主要部件安装位置

1)室内机主要部件

室内机主要部件安装位置见图1-24。

制冷系统:蒸发器。

电控系统:电控盒(包括主板、变压器、环温和管温传感器等)、显示板组件、步进电机。

通风系统:室内风机、贯流风扇、轴套、上下和左右导风板。

辅助部件:接水盘。

图1-24 室内机主要部件安装位置

2)室外机主要部件

室外机主要部件安装位置见图1-25。

制冷系统:压缩机、冷凝器、毛细管、四通阀、单向阀和辅助毛细管。

电控系统:风机电容、压缩机电容。

通风系统:轴流电机(室外电机)、轴流风扇。

辅助部件:电机支架。

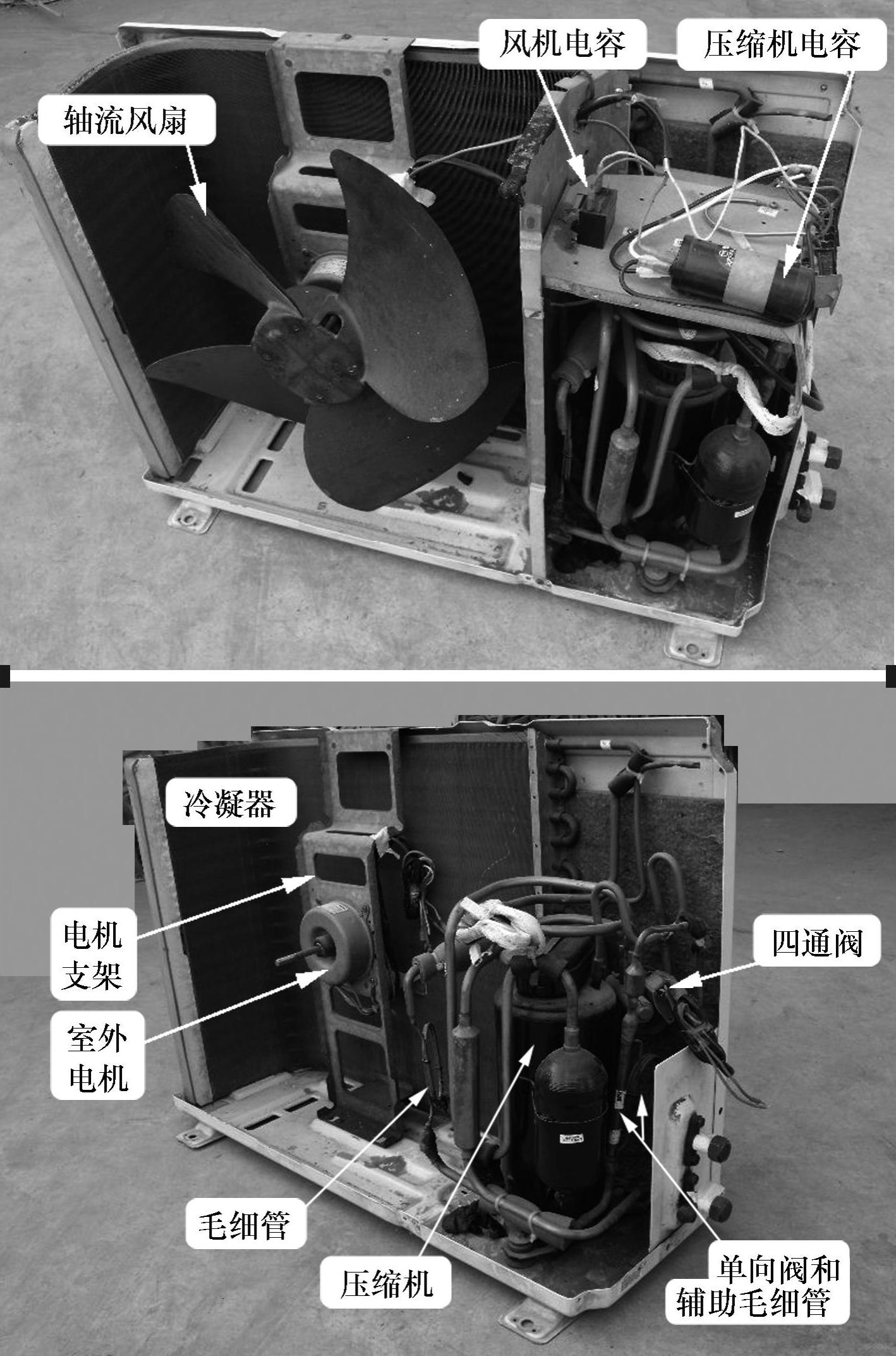

图1-25 室外机主要部件安装位置

2.电控系统

电控系统主要部件见图1-26。电控系统通常由主板、遥控器、变压器、环温和管温传感器、室内风机(即PG电机)、步进电机、压缩机、室外风机、四通阀线圈等组成。(www.daowen.com)

电控系统是空调器的“大脑”,用来控制空调器的运行,一般使用微控制器(MCU)控制方式,具有遥控、正常自动控制、自动安全保护、故障自诊断和显示、自动恢复等功能。

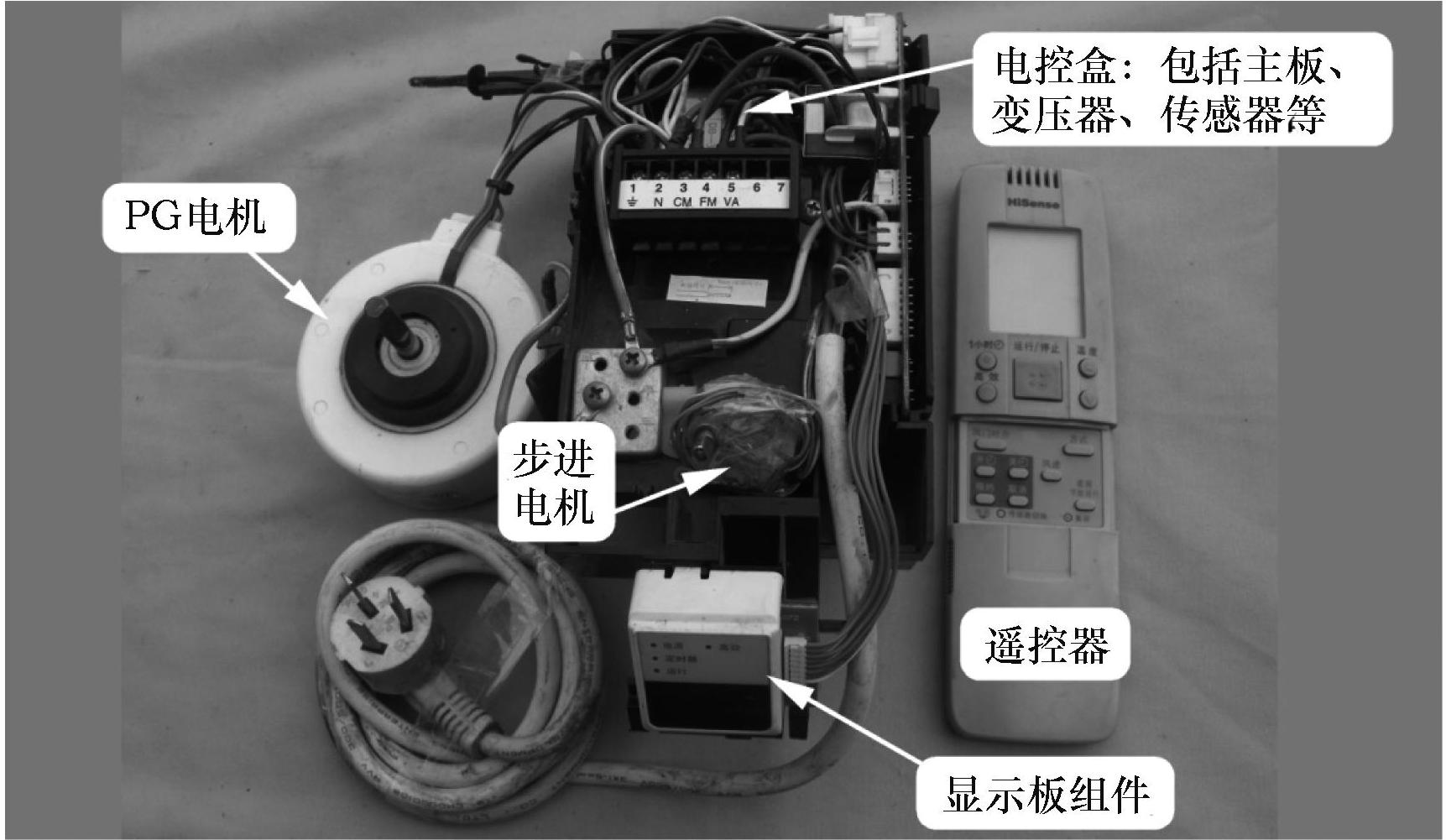

图1-26 电控系统主要部件

3.通风系统

通风系统是为了保证制冷系统的正常运行而设计的。其作用是强制使空气流过冷凝器或蒸发器,加速热交换的进行。

1)室内机通风系统

其作用是将蒸发器产生的冷量(或热量)及时输送到室内。常见型式有两种:挂式空调器使用的贯流式通风系统(见图1-27),柜式空调器使用的离心式通风系统(见图1-28)。

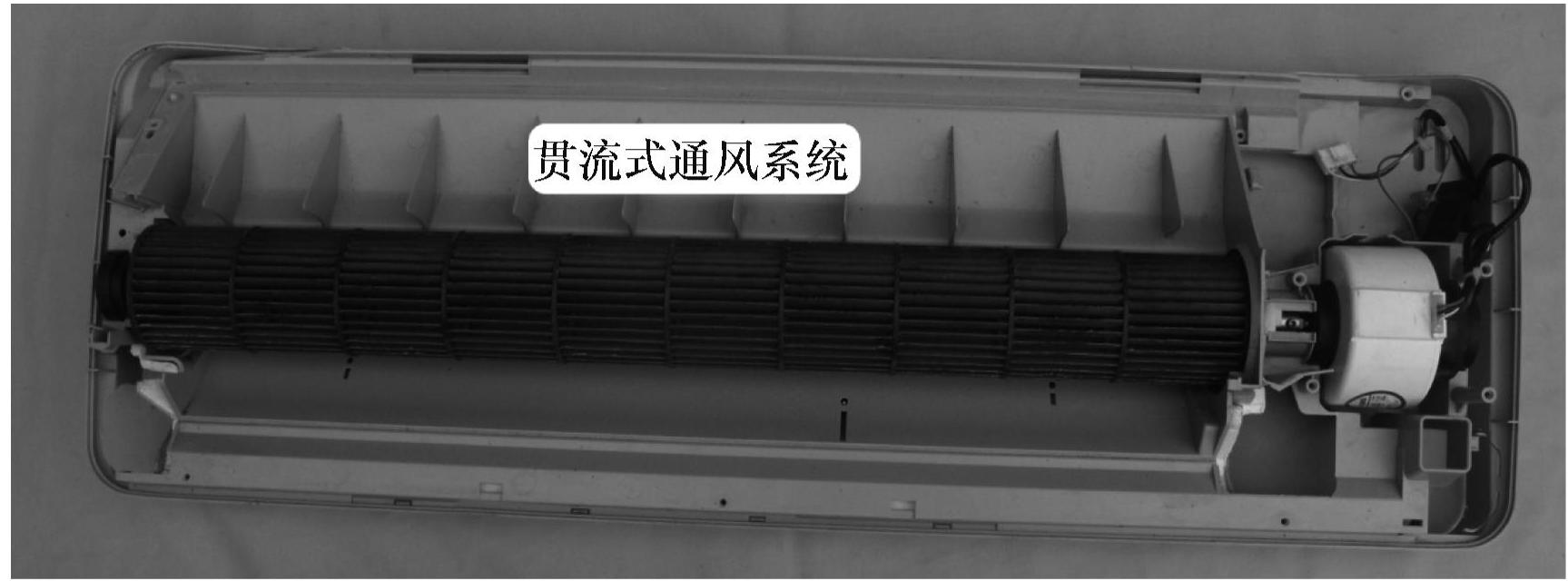

图1-27 挂式空调器室内机通风系统

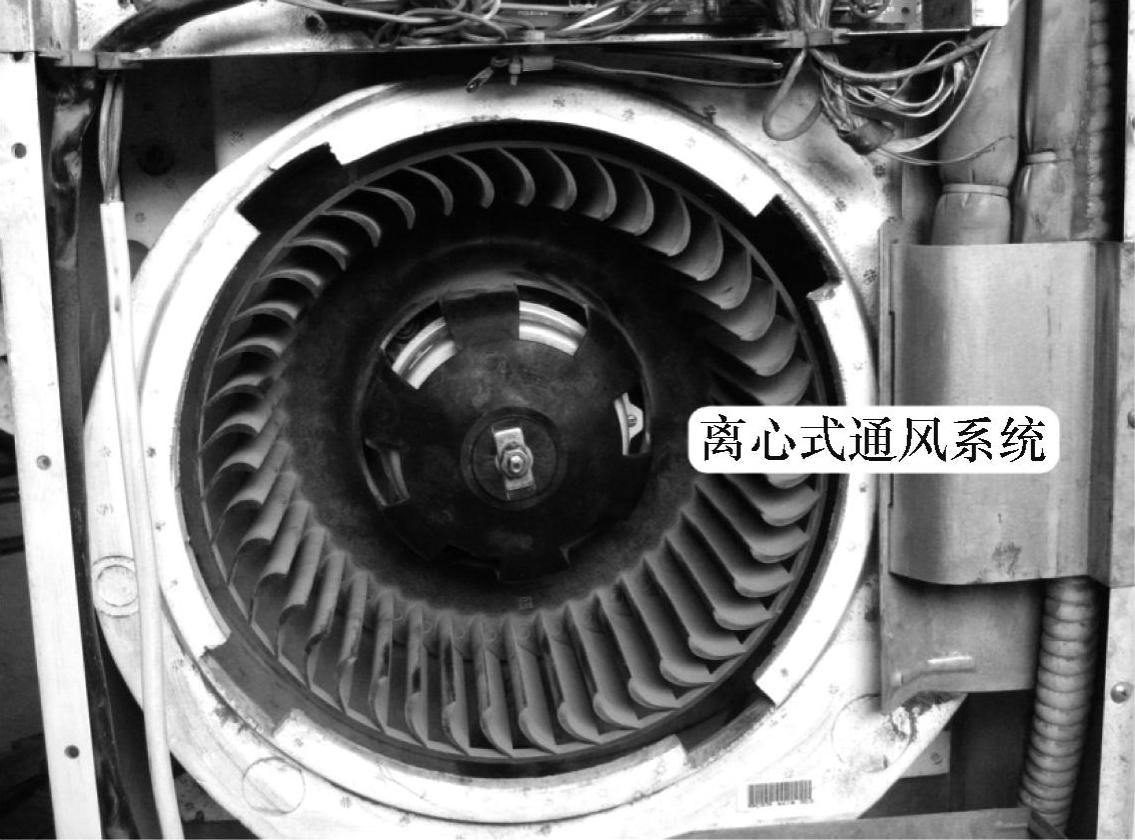

图1-28 柜式空调器室内机通风系统

2)室外机通风系统

室外机基本上使用轴流式通风系统(见图1-29),将冷凝器产生的热量及时排向室外,为冷凝器降温。

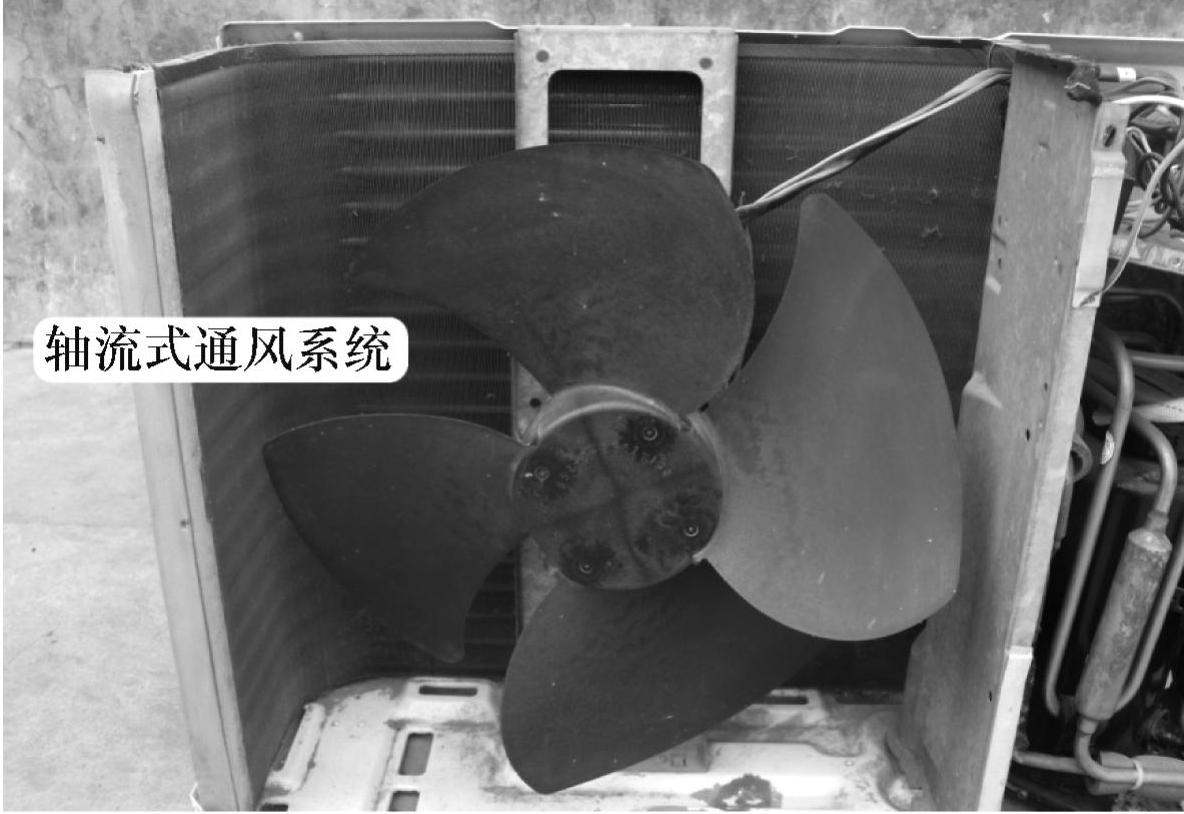

图1-29 室外机通风系统

4.箱体系统

箱体系统是空调器的骨骼。图1-30为壁挂式空调器室内机组箱体系统(即前盖和底座),所有部件均放置在箱体系统上,根据空调器设计不同外观会有所变化。

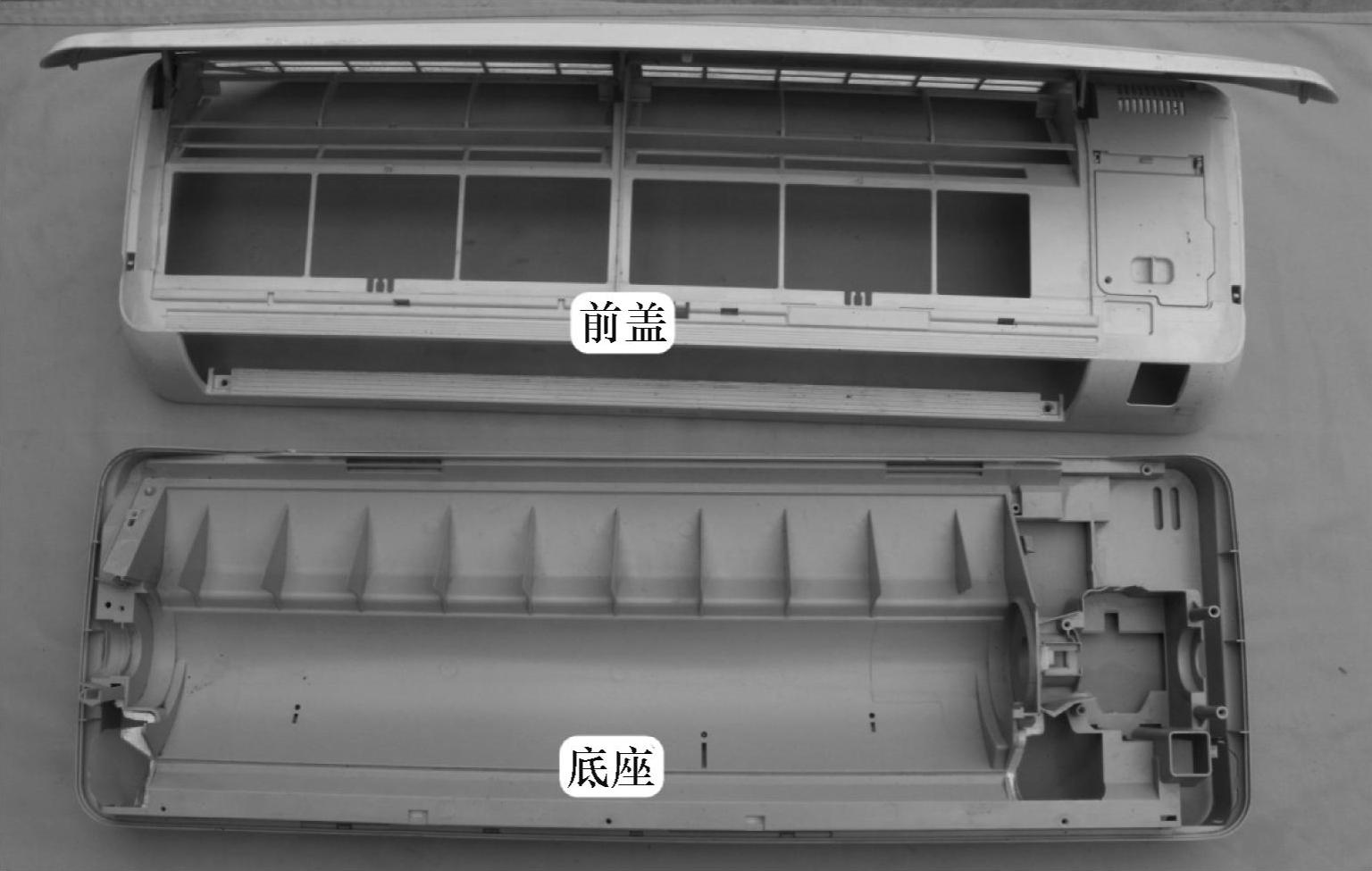

图1-30 壁挂式空调器室内机组箱体系统
