放大器电路设计优化策略

时间:2023-06-27 理论教育 版权反馈
【摘要】:AD620是一款低成本、高精度的仪器用放大器,仅需要在芯片1引脚和8引脚间接一外部电阻来设置增益,增益范围为1~10 000。图6.10AD620放大和滤波电路R1、R2和R3为桥路中的高精度定值电阻,J1接1号电阻应变片,AD620采用±10 V双电源供电,放大信号经R5和C3滤波得到。传感器的其他3个桥路均用一片AD620放大,调节其可调电阻,使放大信号输出范围均为0~2.56 V,便于控制系统AD采集。

放大器电路设计优化策略

AD620是一款低成本、高精度的仪器用放大器,仅需要在芯片1引脚和8引脚间接一外部电阻来设置增益,增益范围为1~10 000。并且,采用8引脚SOIC封装的AD620,尺寸小于分立电路设计,功耗低(最大工作电流仅为1.3 mA),十分适合在机器人上应用。该芯片的工作电压范围宽(±2.3 V至±18 V),性能高于3运放分立仪表放大器,详细性能如下:

(1)输入失调电压:50μV(最大值);

(2)输入失调漂移:0.6μV/℃(最大值);

(3)输入偏置电流:1.0 nA(最大值);

(4)公模抑制比:100 dB(最小值,增益G=10时)

(5)输入电压噪声:9 nV/ (1 kHz)(www.daowen.com)

三维力传感器有4路电桥,每一路使用一片AD620进行放大,其放大和滤波电路如图6.10所示。

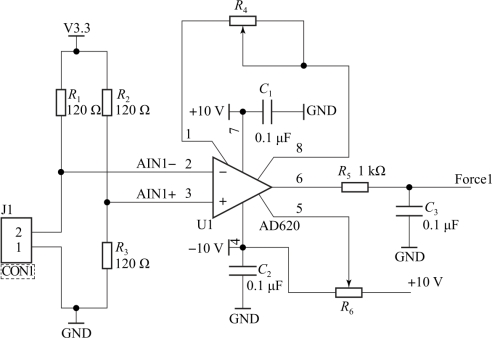

图6.10 AD620放大和滤波电路

R1、R2和R3为桥路中的高精度定值(120Ω)电阻,J1接1号电阻应变片,AD620采用±10 V双电源供电,放大信号经R5和C3滤波得到。输出信号的电平是相对于芯片4引脚的REF端,通过R6能够调节输出信号的电平。放大倍数由R4调节,R4阻值和放大增益G的关系是

由于控制系统AD的采集量程为2.56 V,因此调节R4和R6,当传感器受到Y轴方向±5 N的力时,放大器输出范围为0~2.56 V。传感器的其他3个桥路均用一片AD620放大,调节其可调电阻,使放大信号输出范围均为0~2.56 V,便于控制系统AD采集。
