截面准备步骤：创建横截面、修改剖面线和偏移横截面

在工程图里，经常使用剖视图来表达零件的截面特征。剖视图一般分为全剖视图、半剖视图、局部剖视图、旋转剖视图和阶梯剖视图等，表达这些剖视图需要具备相应的剖截面。创建剖截面一般用两种方法：一是在工程图环境中创建剖视图的同时创建剖截面；二是在建模的同时预先创建好剖截面，以备绘制工程图使用。如果要创建图3.2.5所示的全剖视图的剖截面，最简单的方法是预先在模型中创建图3.2.6所示的剖截面。

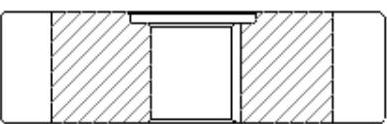

图3.2.5 全剖视图

图3.2.6 剖截面

1．横截面概述

横截面也称剖面，它的主要作用是查看模型剖切的内部形状和结构。创建工程图前，在零件模块或装配模块中创建的横截面，可用于在工程图模块中生成剖视图。

在Creo 3.0中，横截面分两种类型。

“平面”横截面：用平面对模型进行剖切，如图3.2.7所示。

“偏移”横截面：用草绘的曲面对模型进行剖切，如图3.2.8所示。

图3.2.7 “平面”横截面

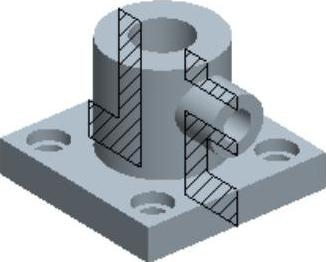

图3.2.8 “偏移”横截面

在Creo 3.0零件或装配模块环境中，在功能选项卡区域中单击按钮，在弹出的“视图管理器”对话框中单击选项卡，即可进入横截面操作界面，操作界面中各命令的说明如图3.2.9所示。

2．创建一个“平面”横截面

下面以零件模型base_1.prt为例，说明创建图3.2.7所示的“平面”横截面的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch03.02.02，打开文件base_1.prt。

Step2.选择功能选项卡区域节点下的命令。

Step3.单击选项卡，在图3.2.9所示的剖面操作界面中单击按钮，选择“平面”选项，输入名称A，并按回车键。

Step4.系统弹出“截面”操控板，如图3.2.10所示。

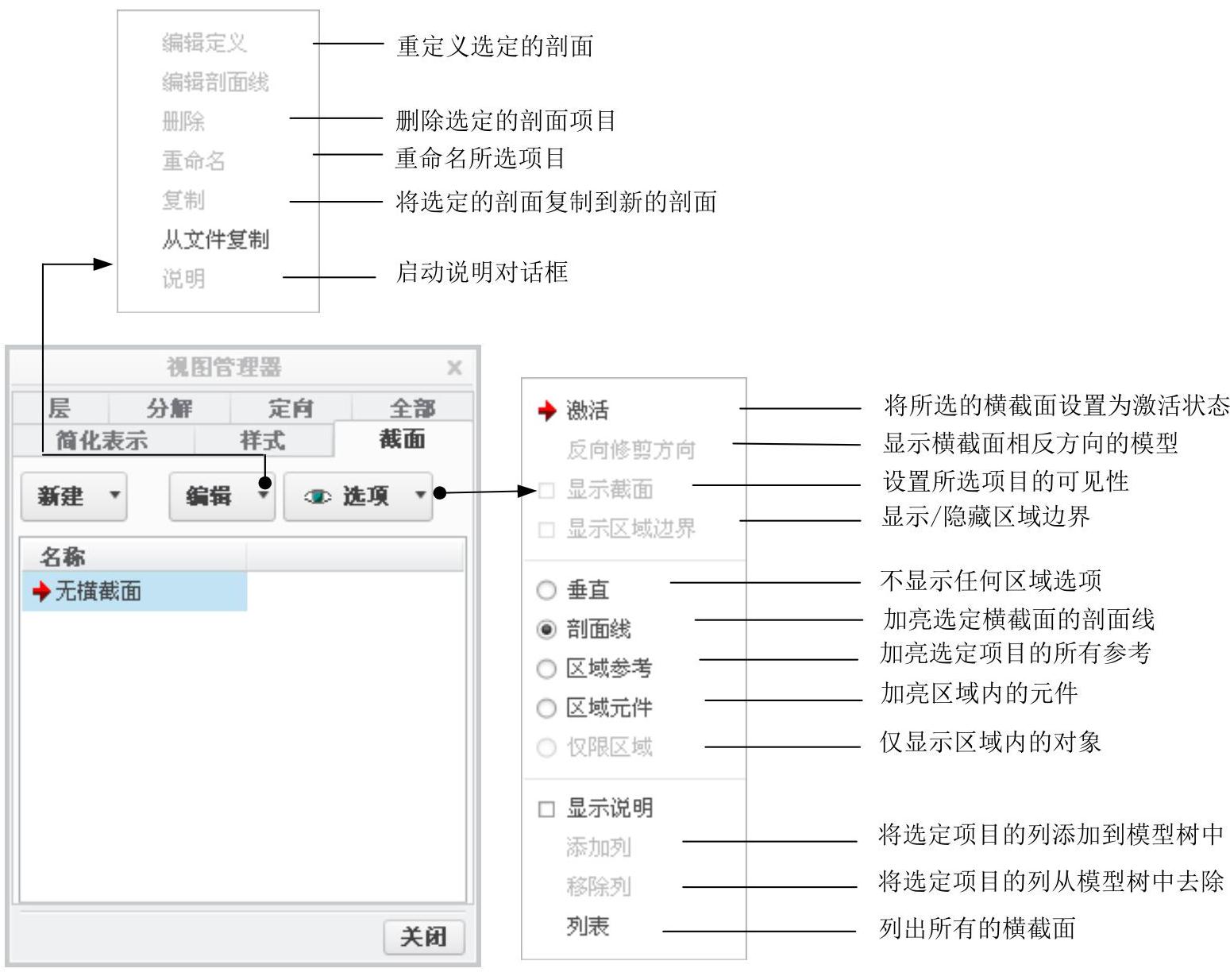

图3.2.9 设置剖截面

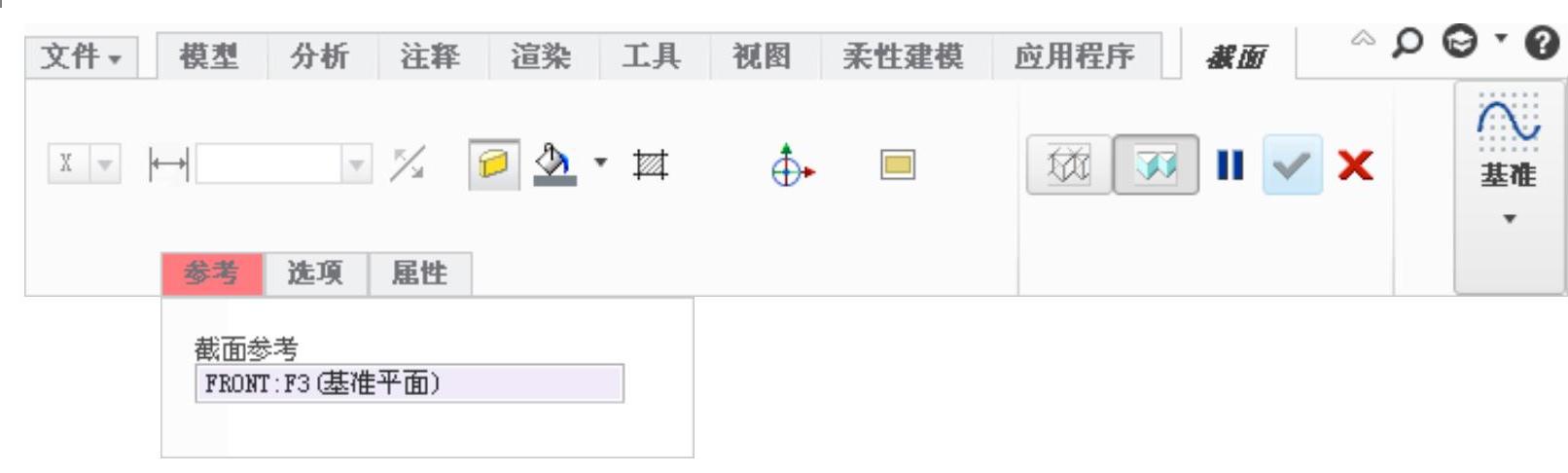

图3.2.10 “截面”操控板

Step5.选择截面参考

（1）单击“截面”操控板的“参考”按钮。

（2）在图3.2.11所示的模型中选取FRONT基准平面为截面参考。

（3）在操控板中单击按钮，完成操作。

（4）此时系统返回到图3.2.9所示的截面操作界面，右击横截面名称，在弹出的图3.2.12所示的快捷菜单中选中命令；此时模型上即显示图3.2.13所示的新建横截面。

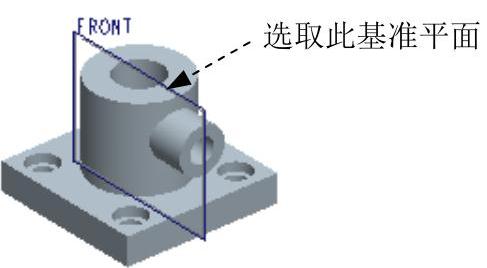

图3.2.11 选取剖切平面

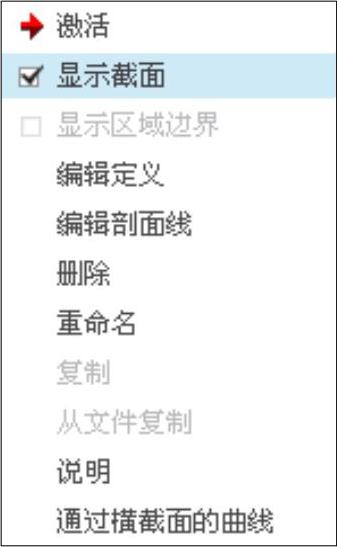

图3.2.12 快捷菜单

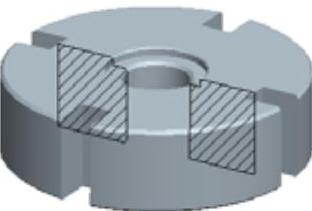

图3.2.13 新建横截面

Step6.修改横截面的剖面线。

（1）在截面操作界面中，选取要修改的剖截面名称，然后右击选择命令，系统弹出图3.2.14所示的“编辑剖面线”对话框。

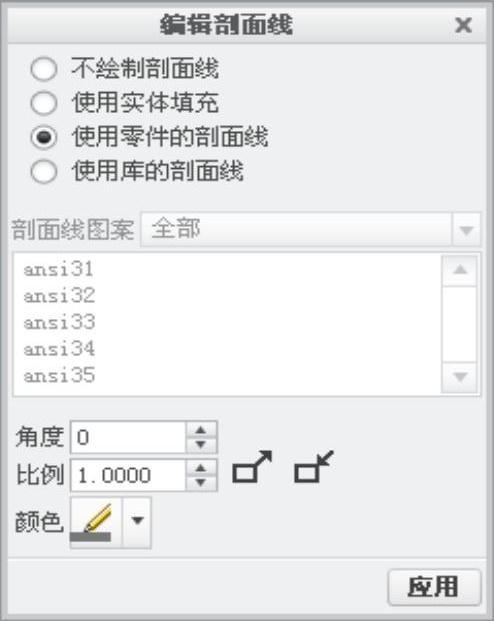

图3.2.14 “编辑剖面线”对话框

（2）在“编辑剖面线”对话框中选中单选项。

（3）在对话框中的文本框中输入值1，单击“使图案的大小减半”按钮（或“使图案的大小增加一倍”按钮），来调节零件模型中剖面线的间距，直到合适，最后单击按钮并关闭对话框。

Step7.此时系统返回到图3.2.9所示的截面操作界面，单击按钮，完成“平面”横截面的创建。

3．创建一个“偏移”横截面

下面以零件模型base_2.prt为例，说明创建图3.2.15所示的“偏移”横截面的一般操作过程。

Step1.将工作目录设置至D:\creo3.7\work\ch03.02.02，打开文件base_2.prt。

Step2.选择功能选项卡区域节点下的命令。

Step3.单击选项卡，在图3.2.9所示的剖面操作界面中单击按钮，选择“偏移”选项，输入名称B，并按回车键。

Step4.系统弹出“截面”操控板，如图3.2.16所示。

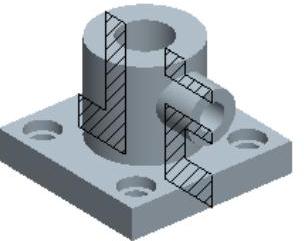

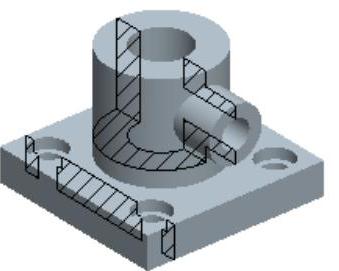

图3.2.15 “偏移”横截面(https://www.daowen.com)

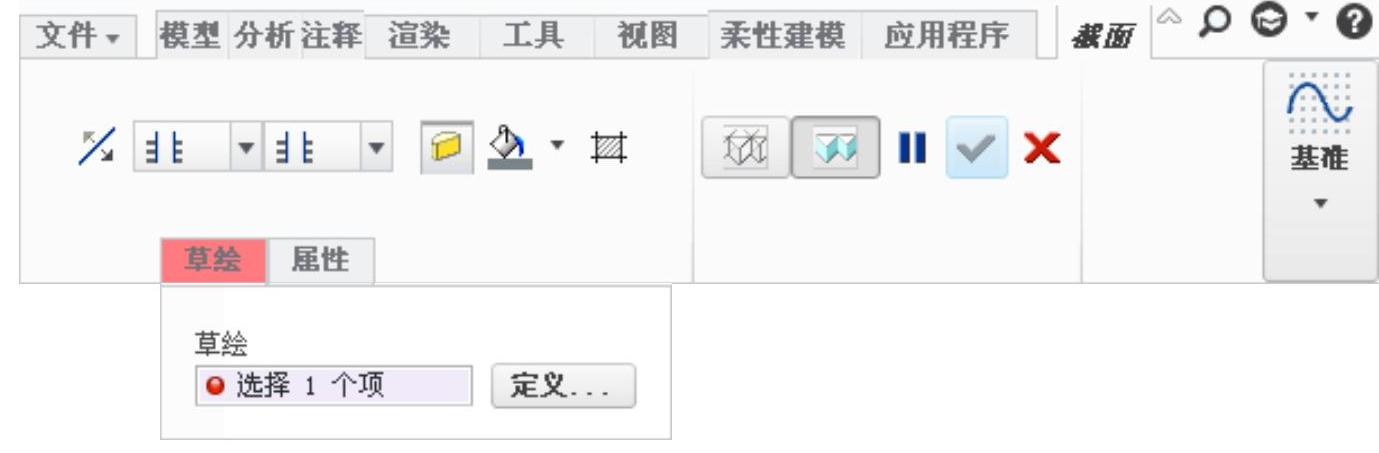

图3.2.16 “截面”操控板

Step5.绘制偏移横截面草图。

（1）定义草绘平面。在图3.2.16所示的“截面”操控板的界面中单击按钮，选取图3.2.17所示的RIGHT基准平面为草绘平面，再选取图3.2.18所示的基准平面DTM1为草绘参考平面，方向为，单击按钮。

（2）绘制图3.2.19所示的偏移横截面草图。

Step6.修改横截面的剖面线间距。

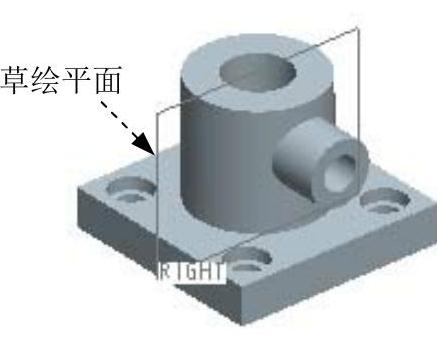

图3.2.17 选取草绘平面

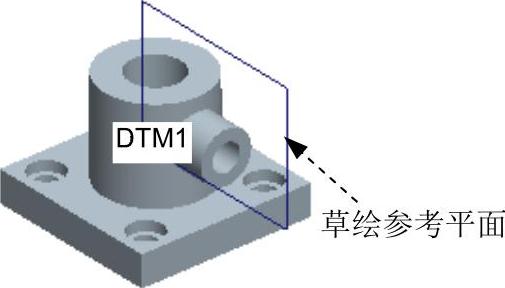

图3.2.18 选取草绘参考平面

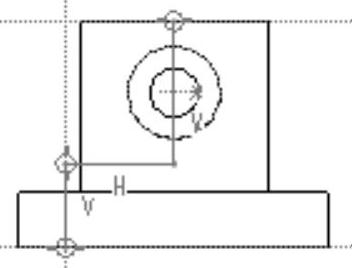

图3.2.19 绘制偏移横截面草图

（1）在截面操作界面中，选取要修改的剖截面名称，然后右击选择命令，系统弹出图3.2.14所示的“编辑剖面线”对话框。

（2）在“编辑剖面线”对话框中选中单选项。

（3）在对话框中的文本框中输入值1，单击“使图案的大小减半”按钮（或“使图案的大小增加一倍”按钮），来调节零件模型中剖面线的间距，直到合适，最后单击按钮。

Step7.在截面操作界面中单击按钮。

4．创建装配体的横截面

创建装配体的横截面与创建单个零件的横截面方法类似。下面以图3.2.20为例，说明创建装配体横截面的一般操作过程。

图3.2.20 装配体的横截面

Step1.将工作目录设置至D:\creo3.7\work\ch03.02.02，打开装配体文件cover_asm.asm。

Step2.选择功能选项卡区域节点下的命令。

Step3.输入横截面名称。在图3.2.21所示的选项卡中，单击按钮，选择“平面”选项，采用系统默认的名称，并按回车键。

Step4.系统弹出“截面”操控板，如图3.2.22所示。

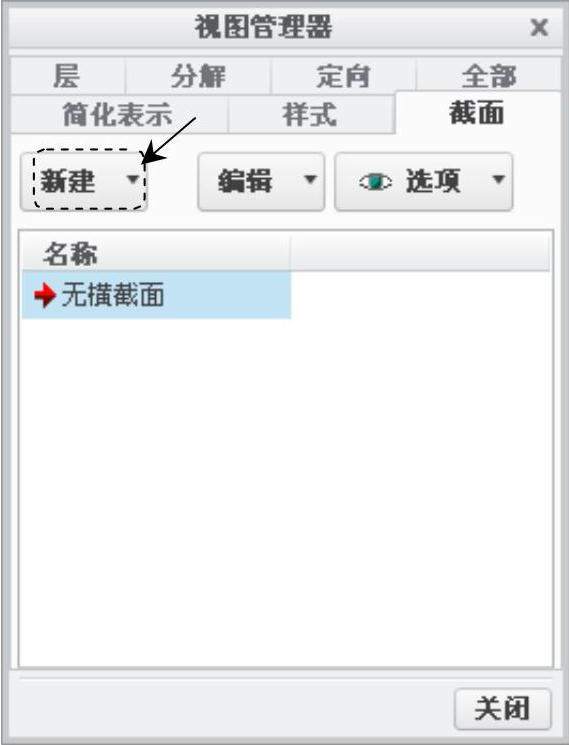

图3.2.21 “截面”选项卡

图3.2.22 “截面”操控板

Step5.选取装配基准平面。

（1）单击“截面”操控板的“参考”按钮。

（2）在图3.2.23所示的模型中选取ASM_TOP基准平面为截面参考。

（3）在操控板中单击按钮，完成操作。

注意：在选取基准平面时，必须选取顶级装配模型的基准平面；如果选取的是元件的基准平面，系统将不接受此选取的基准平面。

Step6.修改剖面线。

（1）在截面操作界面中，选取要修改的剖截面名称，然后右击选择命令，系统弹出图3.2.24所示的“编辑剖面线”对话框。

（2）在模型树中选取零件cover.prt，此时该零件的剖面线加亮显示。

（3）在“编辑剖面线”对话框中选中单选项。

（4）在对话框中的文本框中输入值1，单击“使图案的大小减半”按钮（或“使图案的大小增加一倍”按钮），来调节零件模型中剖面线的间距，直到合适，最后单击按钮。

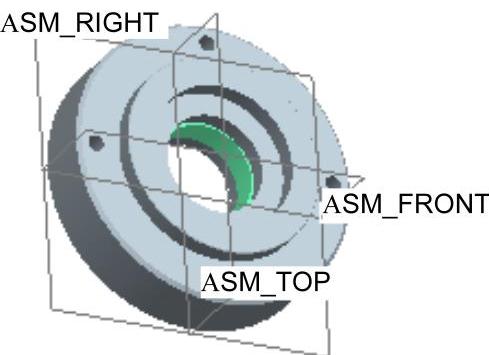

图3.2.23 选取基准平面

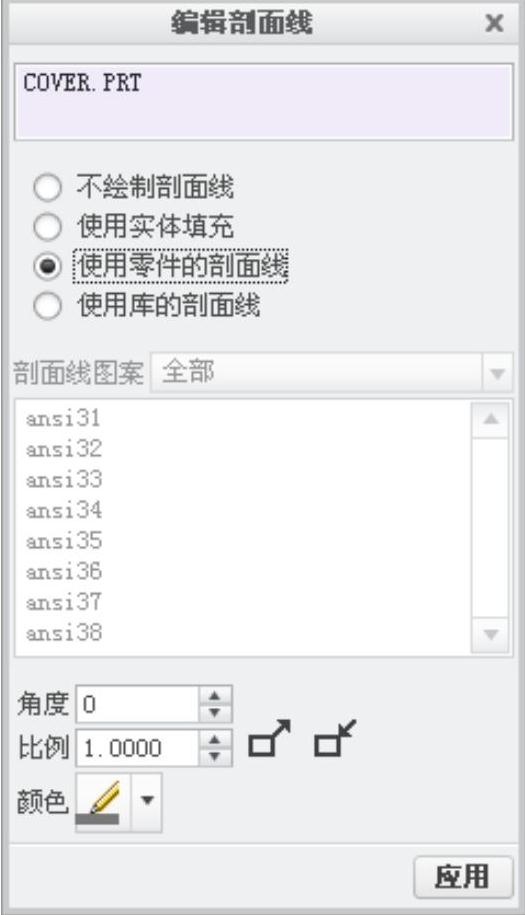

图3.2.24 “编辑剖面线”对话框

Step7.定向模型方位。在图3.2.25所示的“视图管理器”对话框中单击选项卡，然后右击，选中命令。

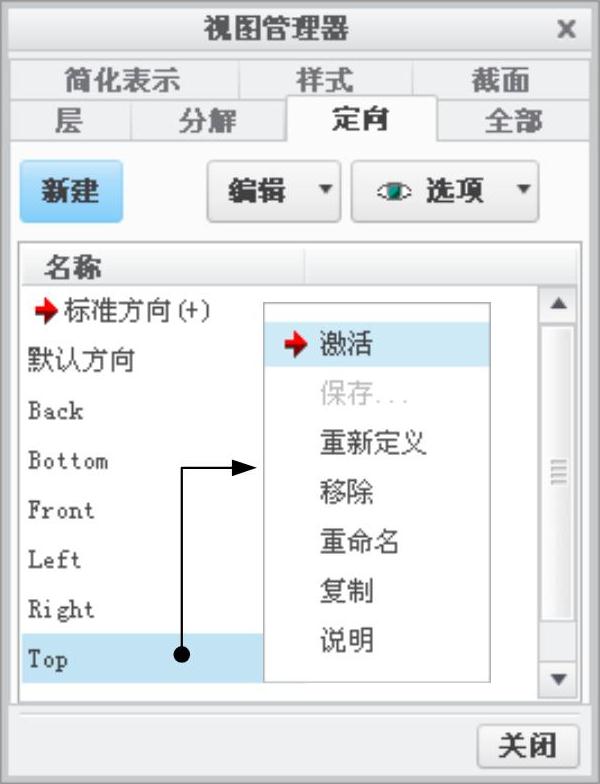

图3.2.25 “视图管理器”对话框

Step8.查看横截面。在“视图管理器”对话框中单击选项卡，右击，在弹出的快捷菜单中选中命令，此时绘图区中显示装配体的横截面，如图3.2.26所示。

Step9.在“视图管理器”对话框中单击按钮。

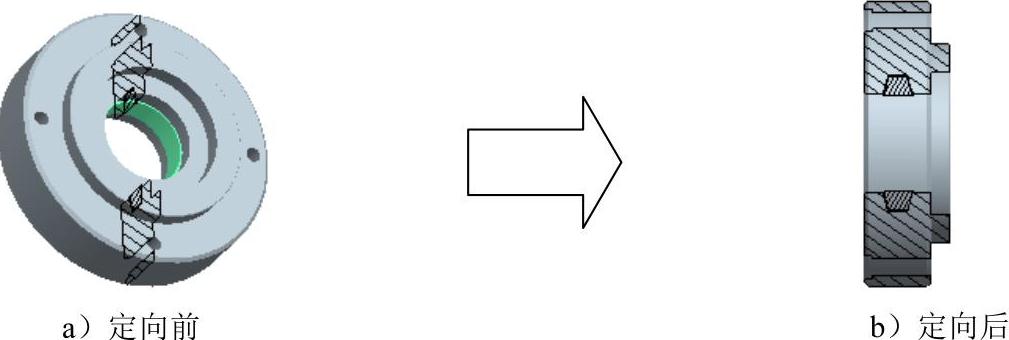

图3.2.26 定向模型方位
