如何使用对称二次曲线横截面创建面倒圆

命令可用于创建复杂的圆角面，该圆角面与两组输入曲面相切，并且可以对两组曲面进行裁剪和缝合。圆角面的横截面可以是圆弧或二次曲线。

1．用圆形横截面创建面倒圆

创建图7.1.5所示的圆形横截面面倒圆的一般操作过程如下：

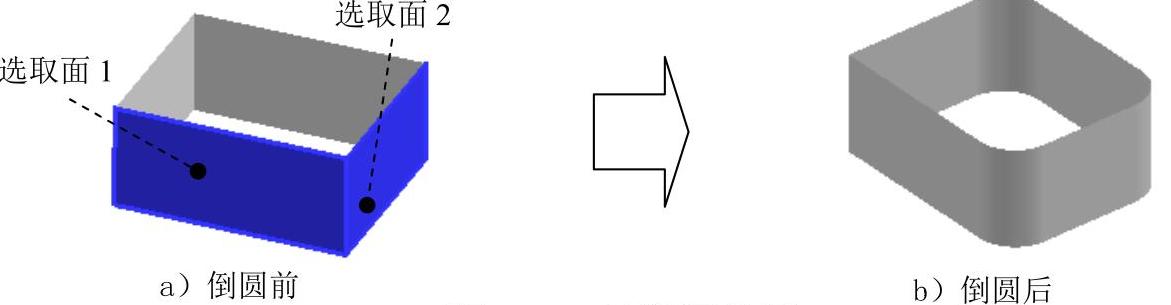

图7.1.5 面倒圆特征

Step1.打开文件D:\ugdc8.8\work\ch07.01\face_blend_1.prt。

Step2.选择下拉菜单命令（或单击按钮），系统弹出图7.1.6所示的“面倒圆”对话框，在下拉列表中选择选项。

Step3.在绘图区选取图7.1.5所示的面1，单击鼠标中键，选取图7.1.5所示的面2，在区域的下拉列表中选择选项，在下拉列表中选择选项，在下拉列表中选择选项，在文本框中输入10。在“面倒圆”对话框中单击按钮，系统弹出“面倒圆”对话框。

Step4.在绘图区选取图7.1.7所示的面2，单击鼠标中键，选取图7.1.7所示的面3，在文本框中输入10，其他参数采用系统默认设置值。在“面倒圆”对话框中单击按钮，系统再次弹出“面倒圆”对话框。

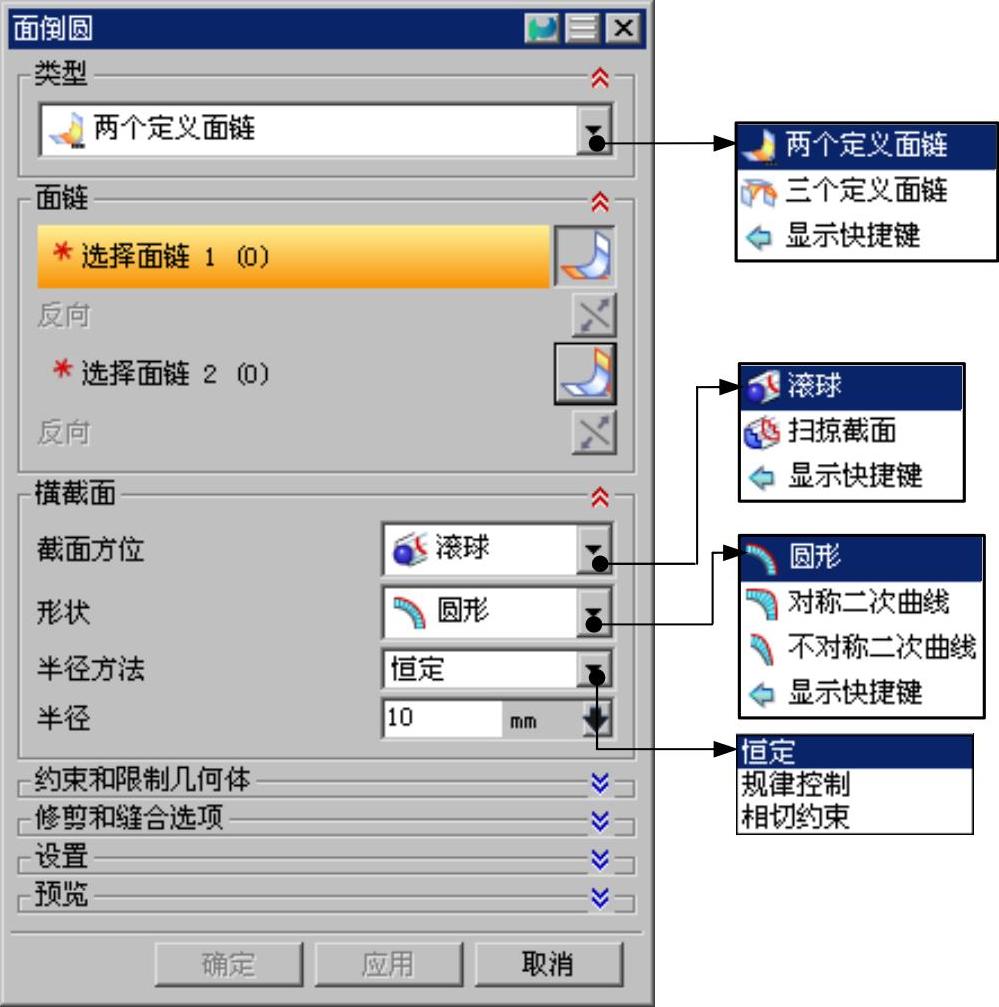

图7.1.6 “面倒圆”对话框

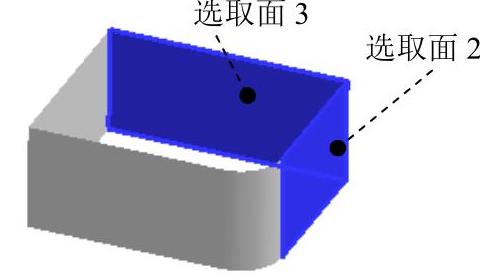

图7.1.7 面倒圆参照

Step5.在绘图区选取图7.1.8所示的面，单击鼠标中键，选取图7.1.9所示的面4，在文本框中输入10，其他参数采用系统默认设置值。单击“面倒圆”对话框中的按钮，完成面倒圆操作。

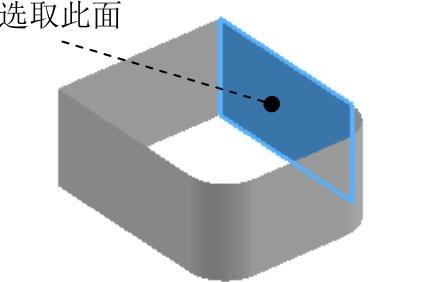

图7.1.8 面倒圆参照

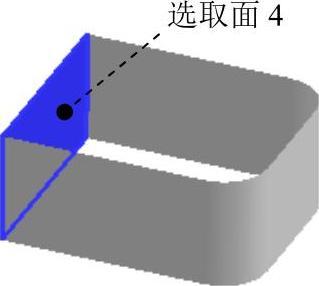

图7.1.9 面倒圆参照

图7.1.6所示“面倒圆”对话框中各个选项的说明如下：

下拉列表：用于定义面圆角的类型，包括以下两种类型的面圆角：

（两个定义面链）：选取两个面链，在两个面链之间创建面圆角。

（三个定义面链）：选取三个面链，在三个面链之间创建面圆角。

下拉列表：可以定义“滚动球”和“扫掠剖面”两种面倒圆的截面方位。

（滚球）：使用滚动的球体创建面倒圆，倒圆截面线由球体与两组曲面的交点确定。

（扫掠截面）：沿着脊线曲线扫掠横截面，倒圆横截面的平面始终垂直于脊线曲线。

下拉列表：用于定义面倒圆的截面形状。

：定义倒圆横截面的形状为圆形。

：定义倒圆横截面的形状为对称二次曲线形式。(https://www.daowen.com)

：定义倒圆横截面的形状为不对称二次曲线形式。

下拉列表：定义倒圆时半径为恒定的、规律控制的，或者为相切约束。

：使用恒定半径（正值）进行倒圆。

：依照规律函数在沿着脊线曲线的单个点处定义可变的半径。

：控制倒圆半径，其中倒圆面与选定曲线/边缘保持相切约束。

2．用规律控制创建面倒圆

用规律控制创建图7.1.10所示的面倒圆的一般操作过程如下：

Step1.打开文件D:\ugdc8.8\work\ch07.01\face_blend2.prt。

Step2.选择下拉菜单命令（或单击按钮），系统弹出“面倒圆”对话框。

Step3.在绘图区选取图7.1.11所示的面1，单击鼠标中键；选取图7.1.11所示的面2；在对话框区域的下拉列表中选择选项；在下拉列表中选择选项；在下拉列表中选择选项；在文本框中输入20，在文本框中输入10，在区域中单击按钮，选取图7.1.10a所示的边线。

Step4.单击“面倒圆”对话框中的按钮，完成面倒圆操作。

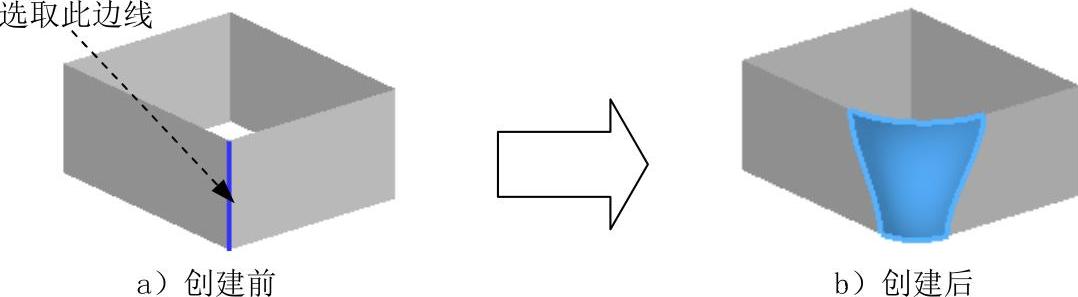

图7.1.10 规律控制创建的面倒圆

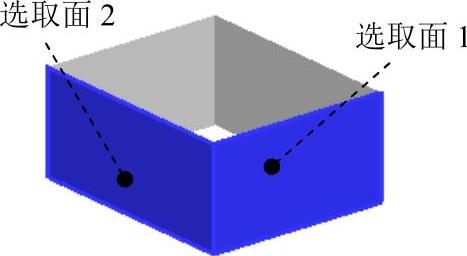

图7.1.11 面倒圆参照

说明：在选取图7.1.10a所示边线时，边线的显示方向会根据单击的位置不同而不同；单击位置靠上时，直线方向朝下；单击位置靠下时，方向是朝上的。边线的方向和“规律控制的”对话框中的起始值和终止值是相对应的。

3．用对称二次曲线横截面创建面倒圆

创建图7.1.12所示的对称二次曲线横截面方式的面倒圆的一般操作过程如下。

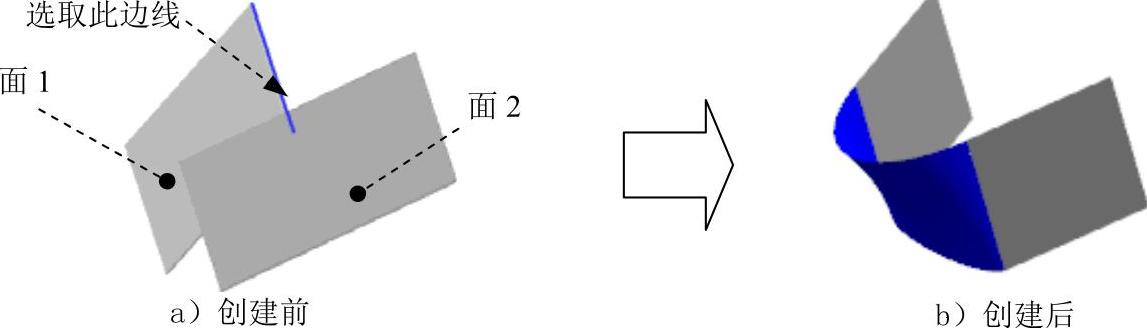

图7.1.12 对称二次曲线方式创建面倒圆

Step1.打开文件D:\ugdc8.8\work\ch07.01\face_blend3.prt。

Step2.选择下拉菜单命令（或单击按钮），系统弹出图7.1.13所示的“面倒圆”对话框。

Step3.在绘图区选取图7.1.12所示的面1，单击鼠标中键；选取面2，单击按钮，在绘图区选取图7.1.12a所示的边线；在区域的下拉列表中选择选项。在下拉列表中选择选项，在下拉列表中选择选项；在文本框中输入10；在下拉列表中选择选项；在下拉列表中选择选项；在文本框中输入0.6，在文本框中输入0.2。

图7.1.13 “面倒圆”对话框

Step4.单击“面倒圆”对话框中的按钮，完成面倒圆操作。

注意：再选取图7.1.12a所示的面1和面2，可通过单击“反向”按钮，使箭头指向另一个方向。
