边界显示示例：3.12.2

范例概述

本范例是一个简单的控制工程图边显示及模型栅格设置的范例。要使工程图视图达到所要求的表达目的，应该严格控制视图中每根线条的显示方式，本范例的工程图视图如图3.12.9所示。

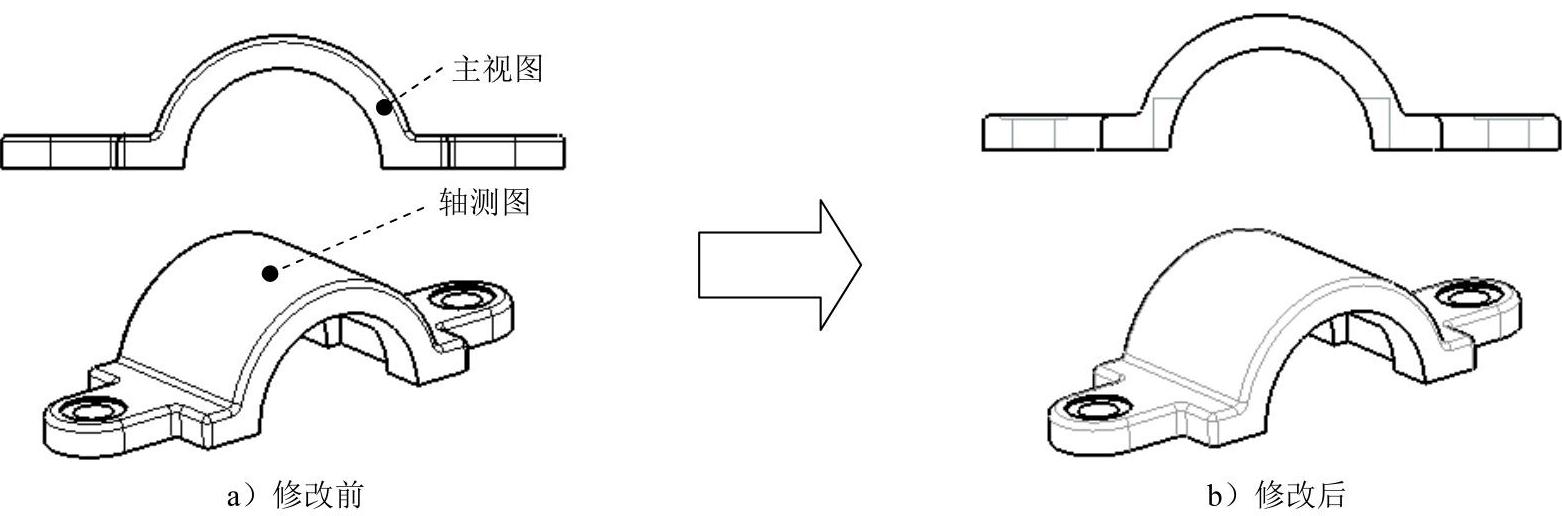

图3.12.9 修改边显示

Stage1．设置工作目录和打开工程图文件

将工作目录设置至D:\creo3.7\work\ch03.12.02，打开文件ex03_02.drw。

Stage2．设置工程图

Step1.在功能选项卡区域的选项卡中单击按钮，此时系统将弹出菜单。

Step2.在主视图中拭除不需要显示的直线，如图3.12.10所示。具体操作如下。

说明：该工程图中的视图显示已提前设置为“无隐藏线”模式。

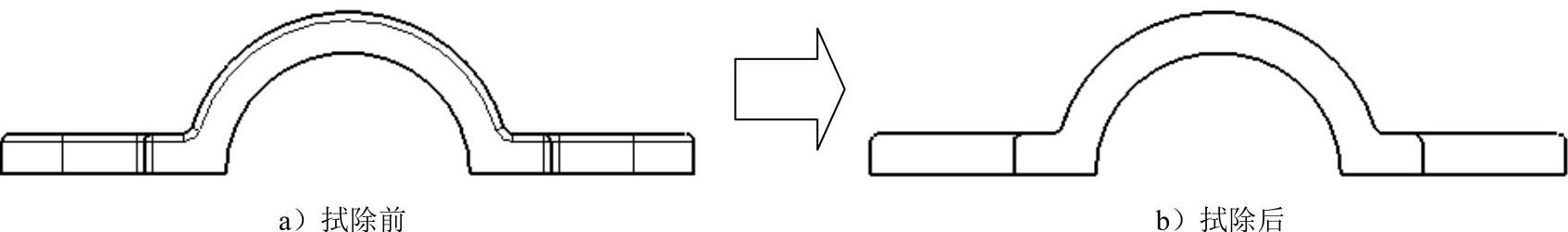

图3.12.10 拭除直线

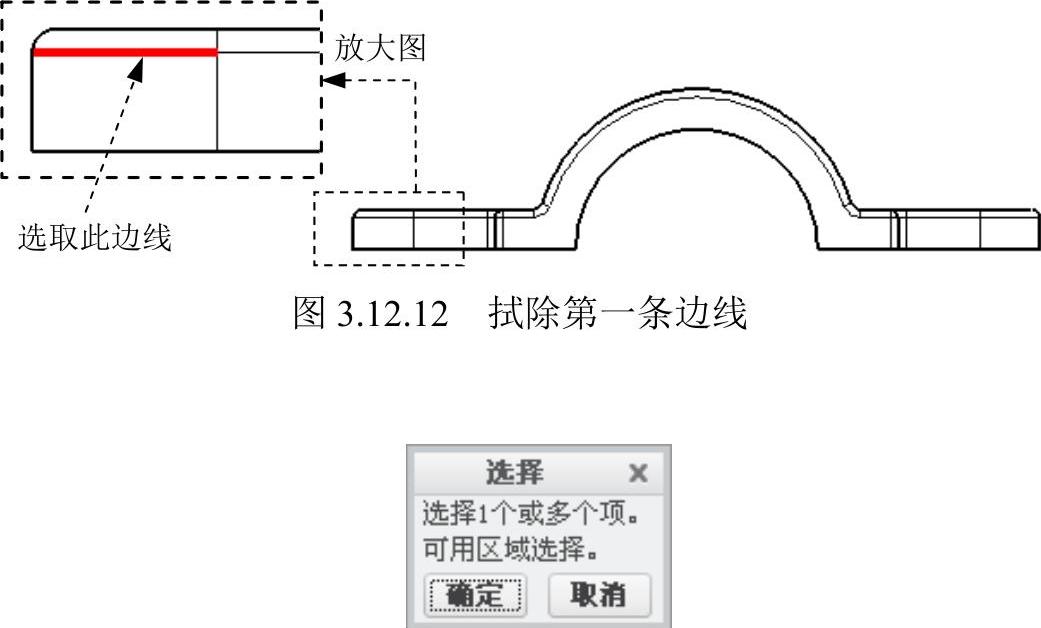

（1）拭除第一条直线。先在图3.12.11所示的菜单中选择命令，然后选取图3.12.12所示的边线，在图3.12.13所示的“选择”对话框中单击按钮。

（2）用相同的方法拭除其他的直线，结果如图3.12.10b所示；最后在菜单中选择命令，完成操作。

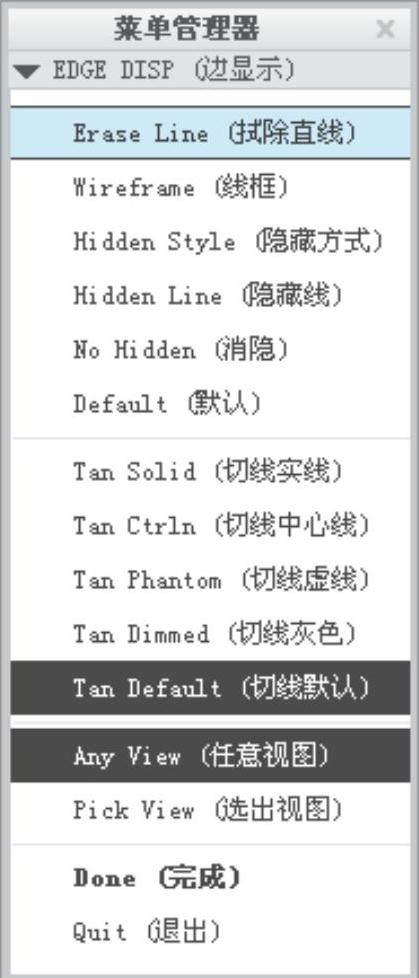

图3.12.11 “边显示”菜单(https://www.daowen.com)

图3.12.13 “选择”对话框

Step3.在主视图中显示隐藏线，如图3.12.14所示。在图形区双击主视图，在弹出的“绘图视图”对话框中选择区域的选项，在下拉列表中选取选项，其他参数采用系统默认设置值，单击按钮，此时主视图如图3.12.14b所示。

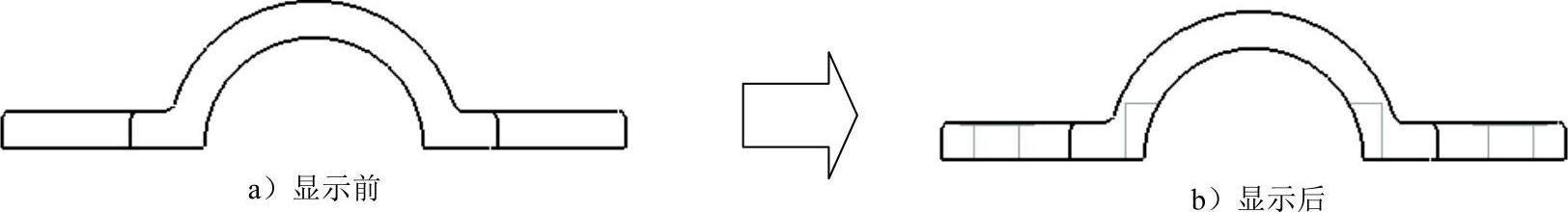

图3.12.14 显示隐藏线

Step4.设置轴测图的显示类型。

（1）在图形区双击轴测图，系统弹出“绘图视图”对话框。

（2）在对话框的区域中选择选项，在后的文本框中选取选项，然后单击按钮，关闭对话框，此时轴测图如图3.12.15所示。

说明：如果将设置为，结果如图3.12.16所示。

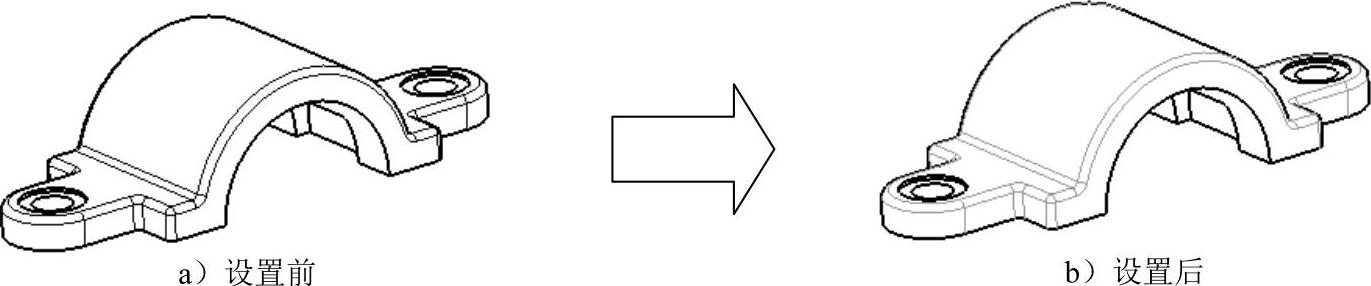

图3.12.15 设置轴测图显示类型

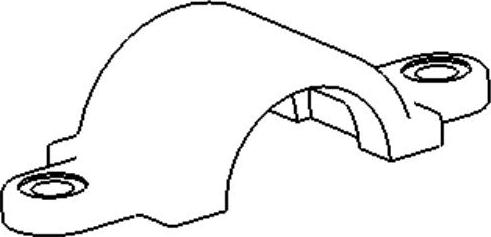

图3.12.16 相切边显示样式为“无”

Step5.保存工程图文件。
