教程：如何创建方法一

Stage1．设置工作目录和打开文件将工作目录设置至D:\creo3.7\work\ch10.02\way1，然后打开钣金文件sm.prt。

Stage2．展平钣金件用展平命令将三维钣金件展平为二维的平板，如图10.2.2所示。

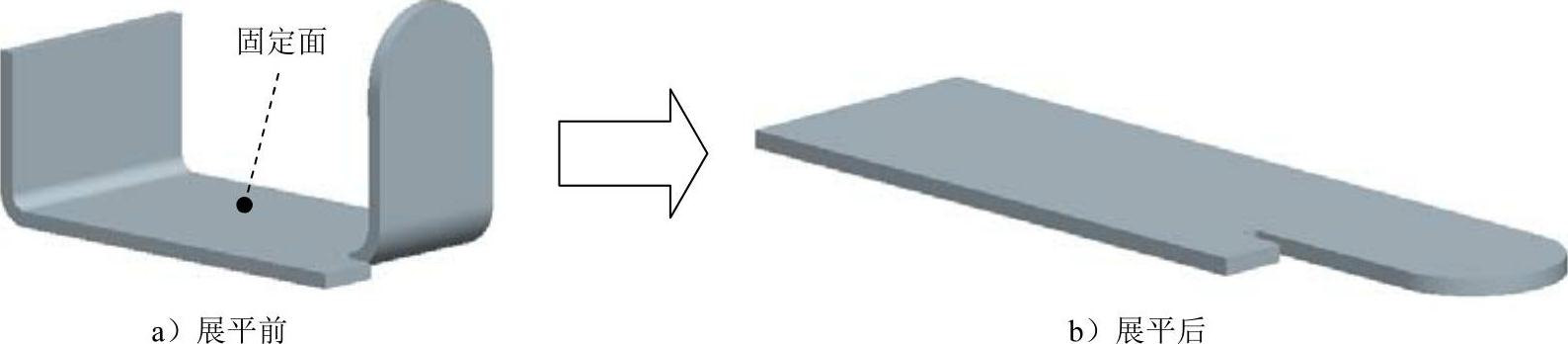

图10.2.2 创建钣金展平

Step1.单击功能选项卡区域中的“展平”按钮。

Step2.定义固定面。在“展平”操控板中单击按钮，在系统的提示下，选取图10.2.2a所示的表面为固定面。

Step3.单击按钮，完成展平特征1的创建。

Stage3．创建族表

创建族表，在族表中产生一个不含展平特征的实例零件。

Step1.选择功能选项卡下拉菜单中的命令，系统弹出图10.2.3所示的“族表：SM”对话框。

图10.2.3 “族表：SM”对话框

Step2.增加族表的列。在“族表SM”对话框中，选择下拉菜单命令，系统弹出图10.2.4所示的“族项”对话框，在该对话框的区域选中单选项，则系统弹出图10.2.5所示的菜单。选择命令，然后在模型树中选取上一步创建的展平特征，再选择命令，单击“族项”对话框中的按钮。

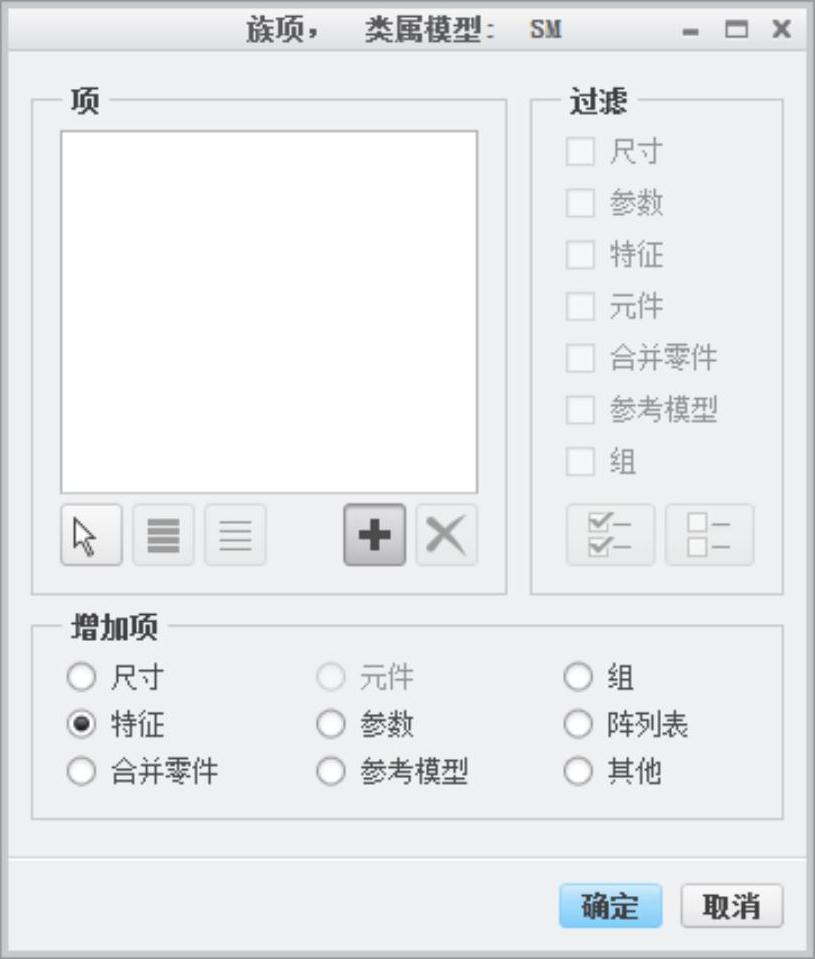

图10.2.4 “族项”对话框

图10.2.5 “选取特征”菜单

Step3.增加族表的行。在“族表SM”对话框中，选择下拉菜单命令，系统立即添加新的一行，如图10.2.6所示，单击*号栏，将*号改成N，这样在SM_INST实例中就不显示展平特征。

Step4.单击“族表SM”对话框中的按钮，然后保存钣金零件。

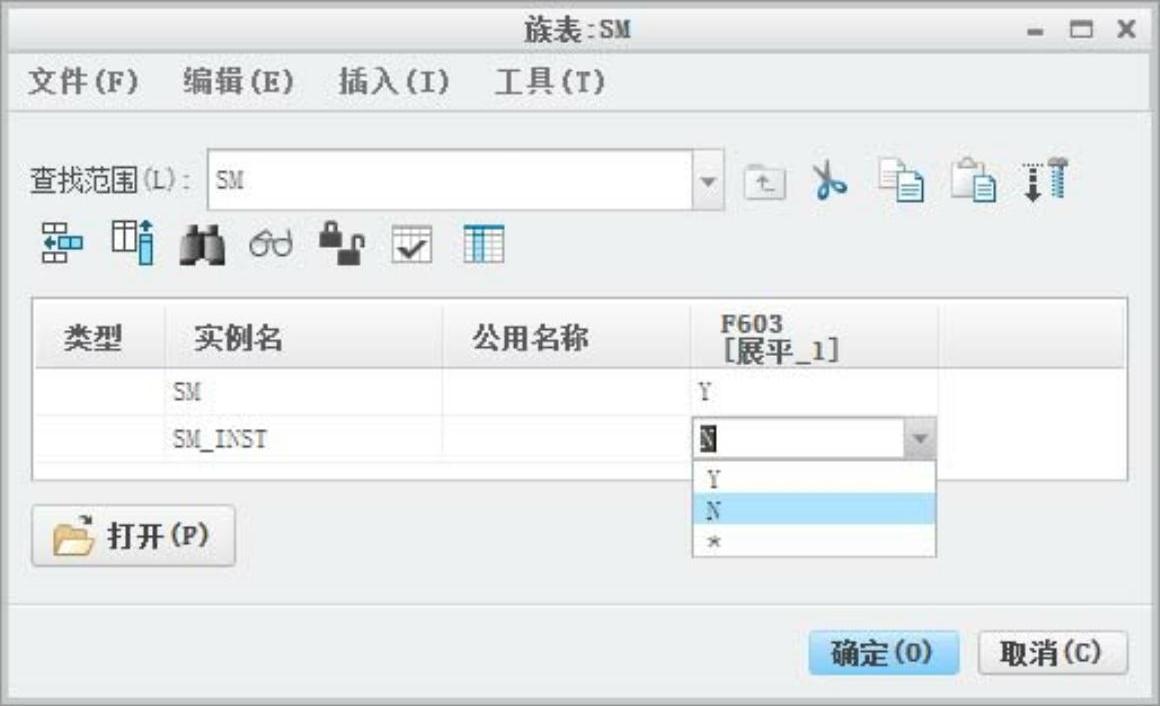

图10.2.6 “族表SM”对话框

Stage4．创建钣金工程图

Step1.新建一个工程图文件。

（1）单击“新建”按钮，在弹出的文件“新建”对话框中，选中区域的单选项，在文本框后输入文件名sm；取消选中复选框，然后单击按钮。

（2）新建工程图。在系统弹出的“新建绘图”对话框中，在区域中选中单选项；在区域中选取图纸的方向为“横向”，再在区域中选取图纸的为A2，单击按钮。

（3）此时系统弹出图10.2.7所示的“选择实例”对话框，选取该零件的选项，然后单击按钮。

Step2.创建图10.2.8所示的展开视图。

（1）在绘图区右击，从弹出的快捷菜单中选择命令。

图10.2.7 “选择实例”对话框

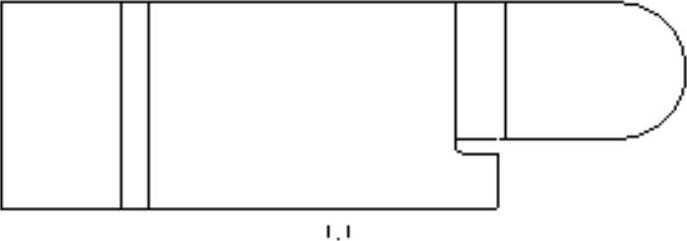

图10.2.8 创建展开视图

（2）在系统的提示下，在屏幕图形区选取一点，此时系统弹出“绘图视图”对话框。

（3）定义视图方向。在对话框的区域选取视图方向为RIGHT，然后单击按钮。

（4）设置比例。在对话框的区域选择选项，选中单选项，然后输入比例值1，然后单击按钮。

（5）设置视图显示。选取区域中的选项，在下拉列表中选择选项，在下拉列表中选择选项。

（6）单击对话框中的按钮，完成展开图的创建。

Step3.在工程图中添加不含展平特征的三维模型的族表实例。

（1）选择功能选项卡区域中的“绘图模型”命令，系统弹出图10.2.9所示的菜单，在菜单中选择命令。

（2）在系统弹出的“打开”对话框区域中选择选项，然后打开进程中的模型文件sm.prt。(https://www.daowen.com)

（3）此时系统弹出“选择实例”对话框，选取该零件模型的实例，然后单击按钮，在菜单中选择命令。

Step4.创建三维钣金件的主视图，如图10.2.10所示。

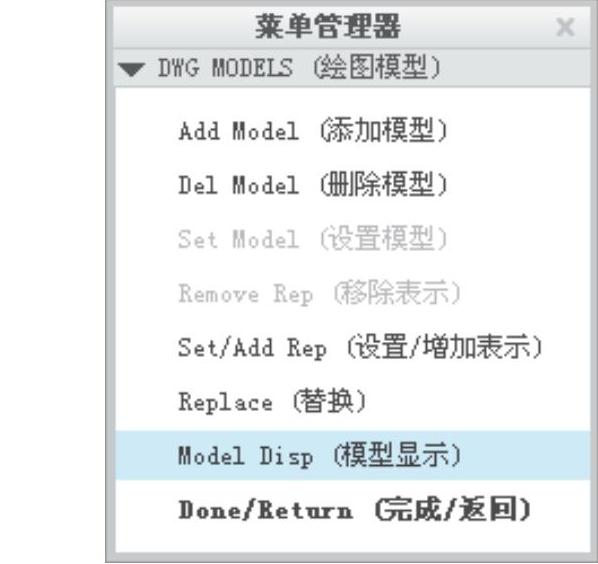

图10.2.9 “DWG绘图模型”菜单

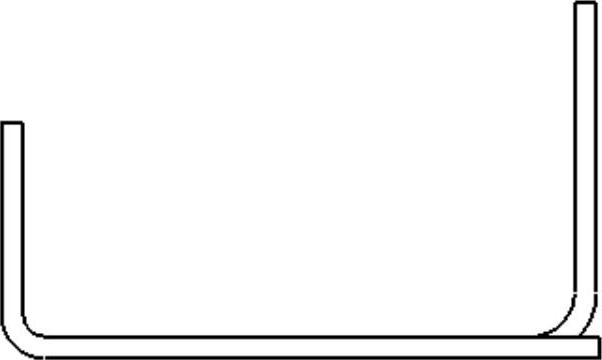

图10.2.10 创建主视图

（1）在绘图区右击，从快捷菜单中选择命令。

（2）在系统的提示下，在屏幕图形区选取一点，此时系统弹出“绘图视图”对话框。

（3）定义视图方向。在对话框的区域中选取视图方向为V1，然后单击按钮。

（4）设置比例。在对话框的区域中选择选项，然后选中单选项，再输入比例值1。

（5）设置视图显示。选取区域中的选项，在下拉列表中选择选项，在下拉列表中选择选项。

（6）单击对话框中的按钮，完成主视图的创建。

Step5.创建三维钣金件的左视图并添加箭头，如图10.2.11所示。

（1）选取图10.2.10中的主视图，然后右击，在弹出的快捷菜单中选择命令。

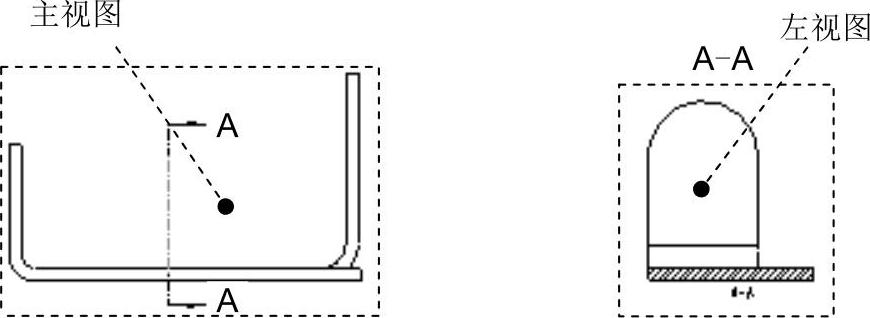

图10.2.11 创建左视图

（2）在系统的提示下，在主视图的右部任意选取一点，则系统自动创建左视图。

（3）双击创建的左视图，弹出“绘图视图”对话框，选取区域中的选项。将设置为，然后单击按钮，在下拉列表框中选取剖截面“A”，选取区域中的选项，在下拉列表中选择选项，在下拉列表中选择选项，其他参数设置采用默认设置值，然后单击按钮。

（4）添加剖视箭头。选取左视图，右击，从快捷菜单中选择命令。单击主视图，系统自动生成箭头。

Step6.创建三维钣金件的俯视图，如图10.2.12所示。

（1）选取主视图，然后右击，从快捷菜单中选择命令。

（2）在系统的提示下，在主视图的下面任意选取一点，则系统自动创建俯视图，如图10.2.12所示。

（3）双击创建的俯视图，弹出“绘图视图”对话框，选取区域中的选项，在下拉列表中选择选项，在下拉列表中选择选项，其他参数设置采用默认设置值，然后单击按钮。

Step7.插入新实例的轴测图，如图10.2.13所示。

（1）选择功能选项卡区域中的“常规”命令。

（2）在系统的提示下，在图形区选取一点，此时系统弹出“绘图视图”对话框。

（3）定义视图方向。在对话框的区域中选择“默认方向”，然后单击按钮。

（4）设置比例。在对话框的区域中选择选项，然后选中单选项，再输入比例值1。

（5）设置视图显示。选取区域中的选项，在下拉列表中选择选项，在下拉列表中选择选项。

（6）单击对话框中的按钮，完成轴测图的创建。

Step8.进行尺寸标注。

（1）选择命令，创建部分尺寸。

（2）在工具栏中选择命令，创建其余尺寸。

Step9.保存工程图文件。

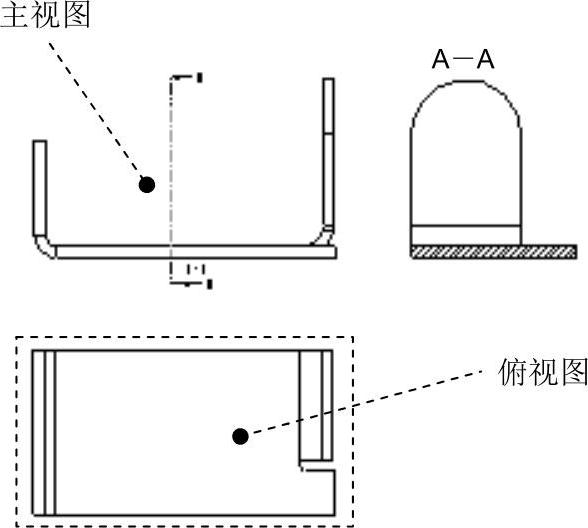

图10.2.12 创建俯视图

图10.2.13 创建轴测图
