简单零件的工程图范例

本范例以一个简单的零件来介绍创建完整工程图的详细创建过程。范例虽然简单，却可以反映工程图的一般创建方法和所遇到的问题。按照下面的操作要求，创建图11.1.1所示的零件工程图。

注意：创建工程图前，需正确配置Creo3.0软件的工程图环境。

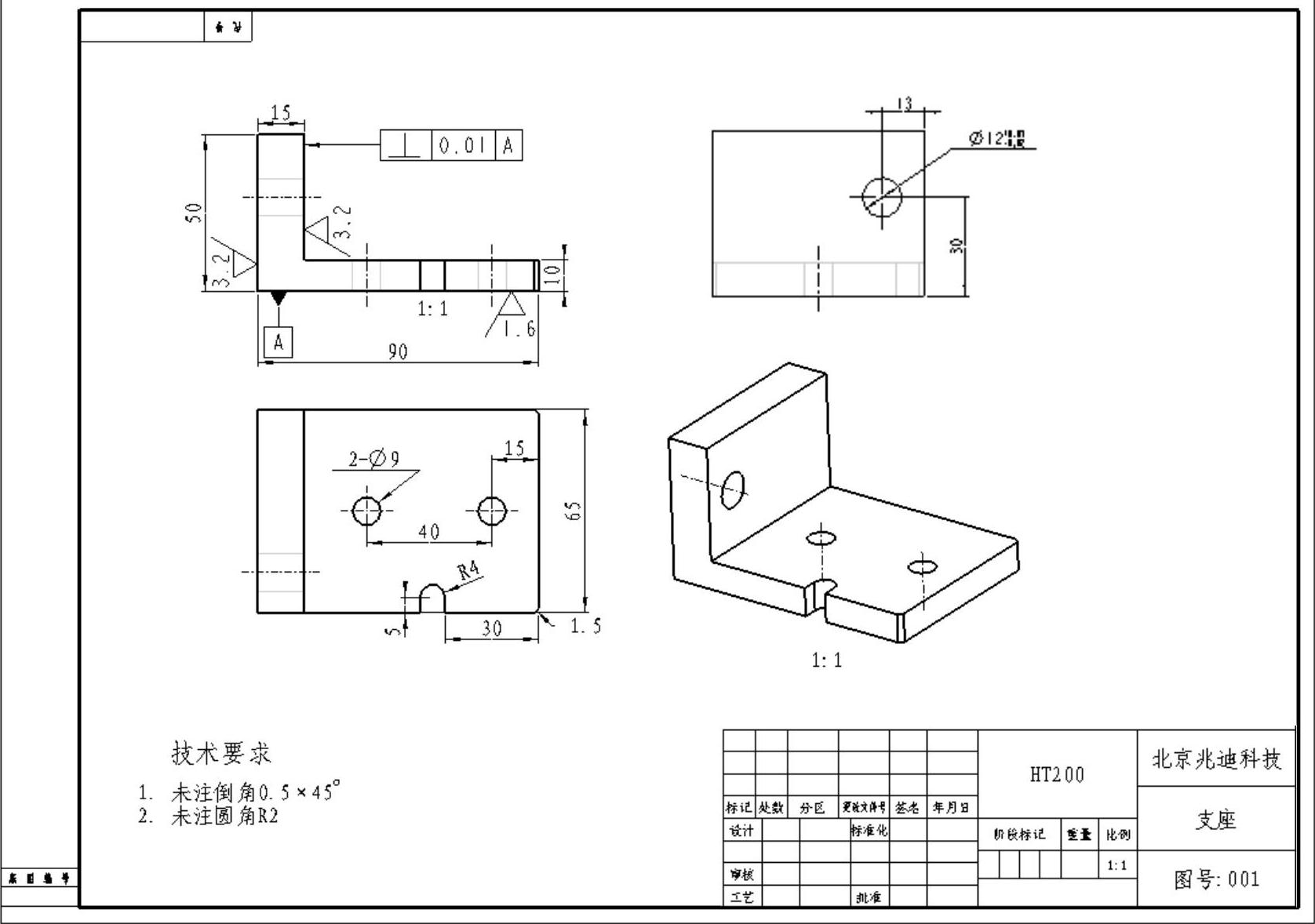

图11.1.1 零件工程图范例

Stage1．设置工作目录和打开三维零件模型

将工作目录设置至D:\creo3.7\work\ch11.01，打开文件ex01_abutment.prt。

Stage2．新建工程图

Step1.选取新建命令。在工具栏中单击“新建”按钮。

Step2.选取区域中的单选项；在文本框中输入工程图的文件名ex01_abutment；取消选中复选框，不使用默认的模板；单击该对话框中的按钮；在系统弹出的“新建绘图”对话框中的区域中，选中单选项；在区域中，单击按钮；在“打开”对话框左侧的选项区中选取选项，选取a3_form.frm格式文件，并将其打开（格式文件的路径为D:\creo3.7\work\ch11.01\a3_form.frm）；在“新建绘图”对话框中，单击按钮。完成这一步操作后，系统立即进入工程图环境。

Stage3．创建图11.1.1所示的主视图

Step1.在零件模式下，确定主视图方位。

（1）在快速工具栏中的“窗口”下拉菜单中选择选项。

（2）在功能选项卡中单击下的按钮，系统弹出“方向”对话框。

（3）在“方向”对话框的下拉列表中选择选项。

（4）确定参考1的放置方位。

①采用默认的方位作为参考1的方位。

②选取图11.1.2a所示的模型的表面1作为参考1。

（5）确定参考2的放置方位。

①在下拉列表中选取作为参考2的方位。

②选取图11.1.2a所示的模型上的表面2作为参考2。这时系统立即按照两个参考所定义的方位重新对模型进行定向。

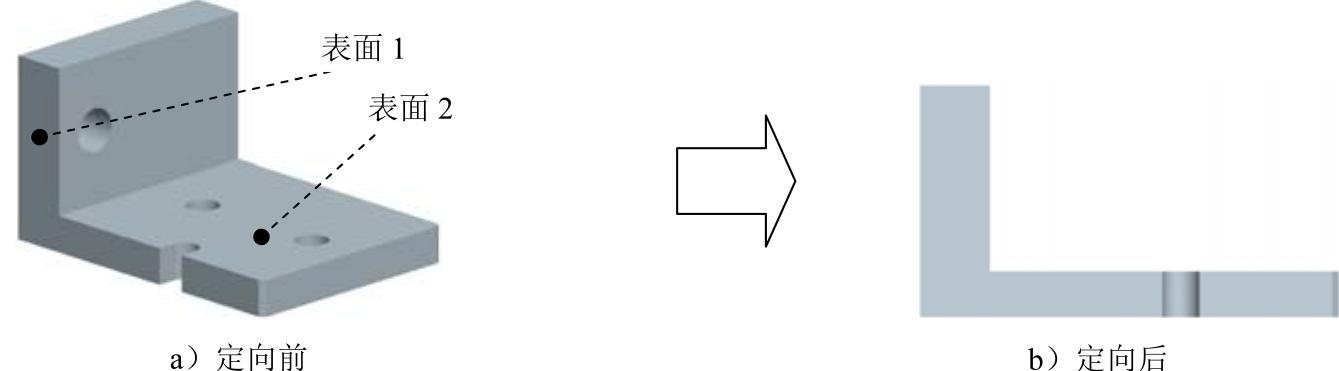

图11.1.2 模型的定向

（6）完成模型的定向后，将其保存起来以便下次调用。保存视图的方法为：在文本框中输入视图名称V1，然后单击对话框中的按钮。

（7）在对话框中单击按钮。

Step2.在工程图环境下创建主视图。

（1）在快速工具栏中的“窗口”下拉菜单中选择选项。

（2）在绘图区中右击，在系统弹出的快捷菜单中选择命令。

（3）在系统的提示下，在屏幕图形区选取一点，系统弹出“绘图视图”对话框。

（4）在对话框中，找到视图名称V1，然后单击按钮，则系统即按V1的方位定向视图。

（5）选取区域中的选项，然后选中单选项，然后在后面的文本框中输入比例值1，单击按钮。

（6）选取区域中的选项，在下拉列表中选择选项，在下拉列表中选择选项；然后单击按钮并关闭对话框。

Stage4．创建俯视图

Step1.选取图11.1.3所示的主视图，然后右击，在弹出的快捷菜单中选择命令。

Step2.在系统的提示下，在图形区的主视图的下部任意选取一点，系统自动创建俯视图，如图11.1.3所示。

Step3.双击俯视图，在弹出的“绘图视图”对话框中，选取区域中的选项，在下拉列表中选择选项，在下拉列表中选择选项；然后单击按钮并关闭对话框。

Stage5．创建左视图

Step1.选取图11.1.4所示的主视图，然后选择功能选项卡区域中的命令。

Step2.在系统的提示下，在图形区的主视图的右部任意选取一点，系统自动创建左视图。

Step3.双击左视图，在弹出的“绘图视图”对话框中，选取区域中的选项，在下拉列表中选择选项，在下拉列表中选择选项；然后单击按钮并关闭对话框。

Stage6．创建轴测图

Step1.在零件模式下，确定轴测图方位。

（1）在快速工具栏中的“窗口”下拉菜单中选择选项。

（2）按下鼠标中键，并移动鼠标，将模型调整到图11.1.5所示的视图方位。

（3）在功能选项卡中单击下的按钮，系统弹出“方向”对话框。

（4）在“方向”对话框的下拉列表中选择选项。

（5）在“方向”对话框的文本框中输入视图名称V2，然后单击对话框中的按钮。

（6）在对话框中单击按钮。

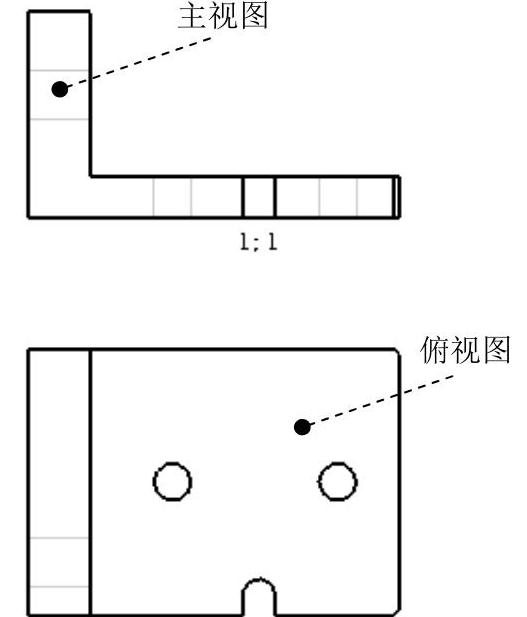

图11.1.3 创建俯视图

图11.1.4 创建左视图

图11.1.5 V2视图方位

Step2.在工程图环境下，创建轴测图。

（1）在快速工具栏中的“窗口”下拉菜单中选择选项。

（2）选择功能选项卡区域中的“常规”命令。

（3）在系统的提示下，在屏幕图形区选取一点，在弹出的“绘图视图”对话框中，找到视图名称V2，然后单击按钮，则系统即按V2的方位定向视图。

（4）将视图比例值设置为1，视图的显示类型设置为，相切线的显示类型设置为，然后单击按钮并关闭对话框。

Stage7．调整视图的位置

在创建完视图后，如果它们在图纸上的位置不合适、视图间距太小或太大，用户可以移动视图，操作方法如下。

Step1.取消“锁定视图移动”功能。在绘图区选中任意视图右击，在系统弹出的快捷菜单中选择命令，将该命令前面的取消选中。

Step2.移动视图的位置。

（1）移动主视图的位置。先单击图11.1.6所示的主视图，然后拖动鼠标将主视图移动到合适的位置，同时子视图（俯视图和左视图）也随着移动。

（2）移动左视图的位置。单击图11.1.6所示的左视图，然后用鼠标左右拖移视图。

（3）移动俯视图的位置。单击图11.1.6所示的俯视图，然后用鼠标上下拖移视图。

（4）移动轴测图的位置。单击图11.1.6所示的轴测图，然后拖动鼠标将轴测图移动到合适的位置。

Step3.移动视图到合适位置后，将视图锁定。

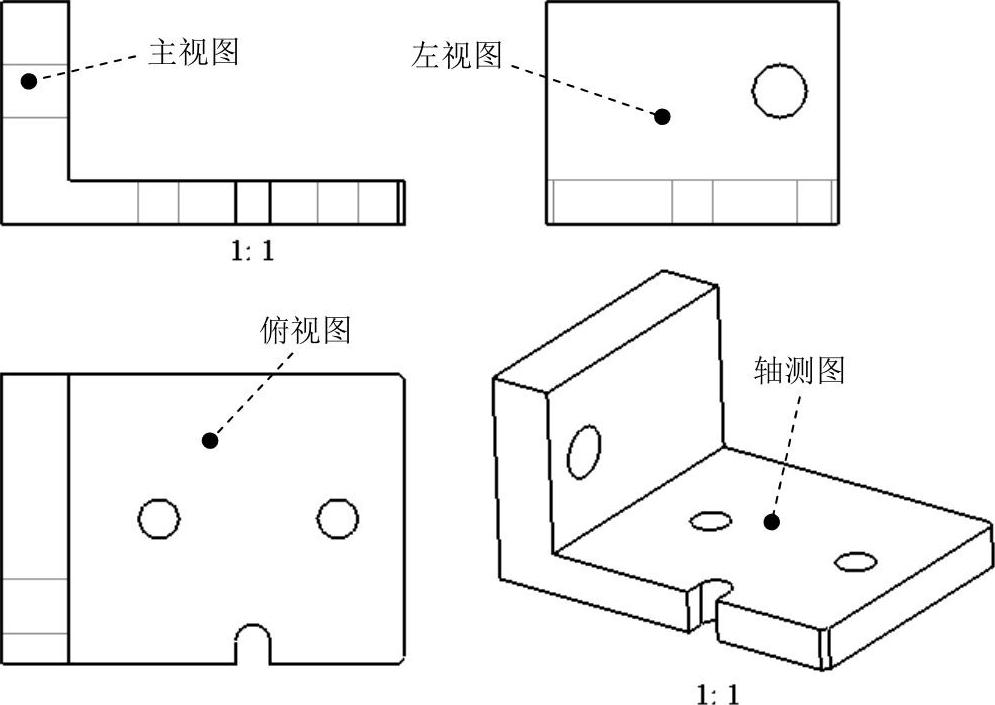

图11.1.6 调整视图的位置

Stage8．显示尺寸及中心线

Step1.在功能选项卡区中选择“显示模型注释”命令，显示视图中心线。

Step2.在功能选项卡区中选择命令，手动添加尺寸标注，使用注释命令标注倒角尺寸，如图11.1.1所示。

Stage9．调整尺寸的位置

Step1.调整主视图中各尺寸的位置。

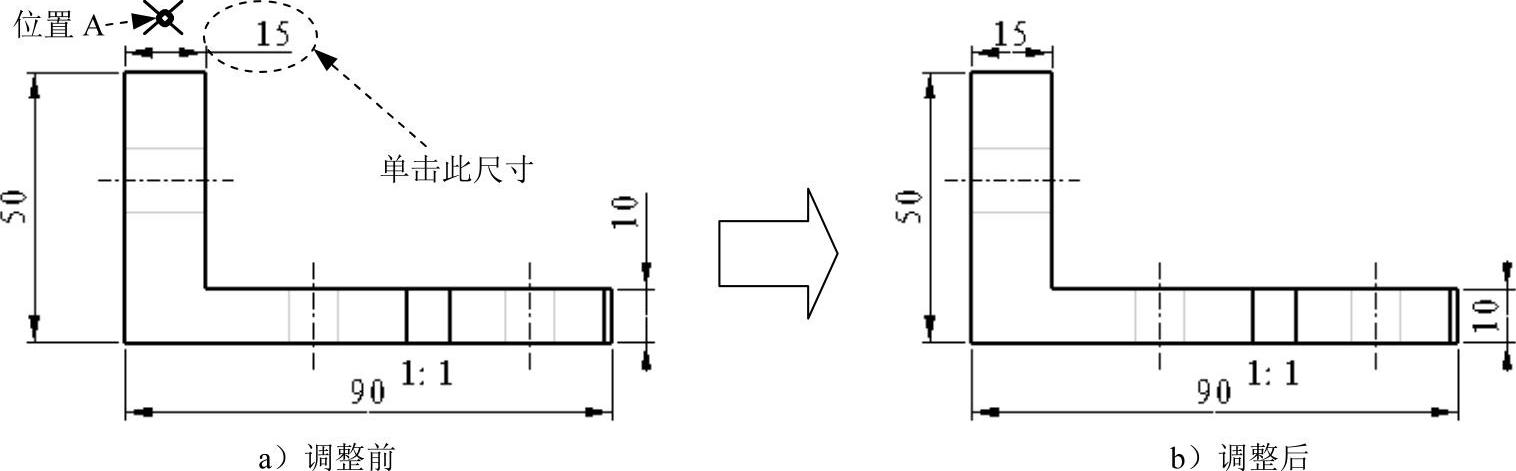

（1）在图11.1.7a所示的图形中单击选中尺寸“15”，将鼠标指针置于尺寸文本上，待其以四箭头的形式“”显示时，按住鼠标左键，然后拖动鼠标将该尺寸拖到位置A，然后松开鼠标，结果如图11.1.7b所示。

图11.1.7 调整主视图中各尺寸的位置

（2）用相同的方法调整其余尺寸的位置。

Step2.调整俯视图中各尺寸的位置，如图11.1.8所示。

(https://www.daowen.com)

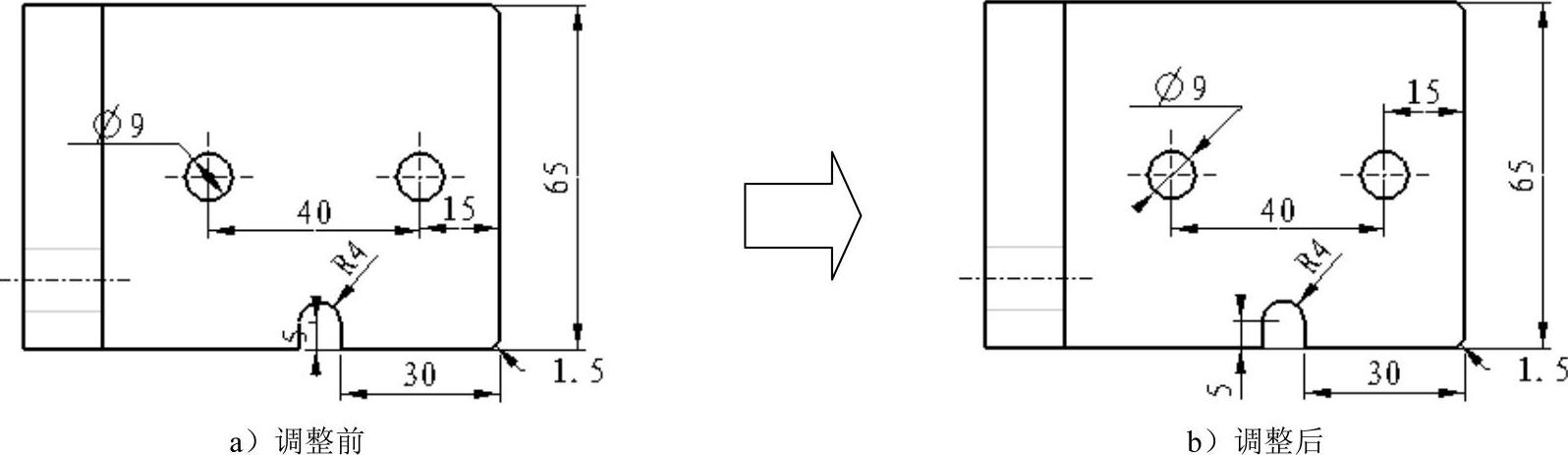

图11.1.8 调整俯视图中各尺寸的位置

Step3.调整左视图中各尺寸的位置，如图11.1.9所示。

说明：调整尺寸的位置是为了符合制图标准中的尺寸布局要求，便于读图。

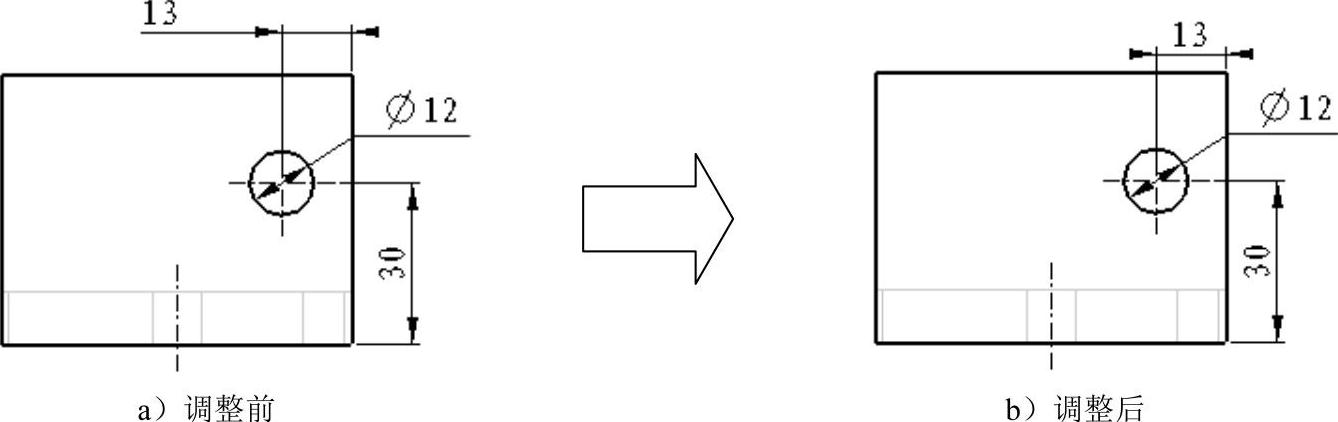

图11.1.9 调整左视图中各尺寸的位置

Stage10．反向尺寸箭头

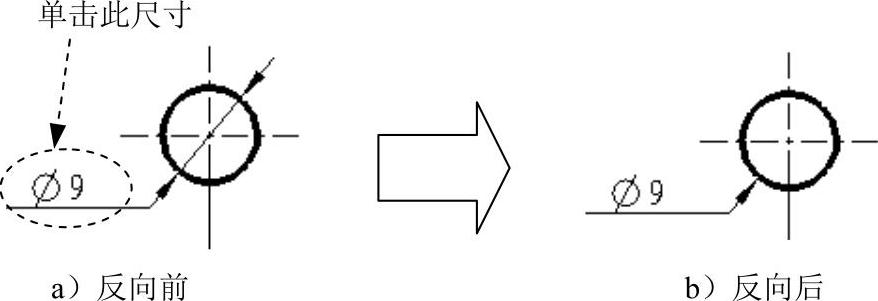

Step1.在图11.1.10a所示的图形中单击要切换箭头的尺寸，然后右击，在系统弹出的快捷菜单中选择命令，此时图形中的尺寸箭头如图11.1.10b所示。

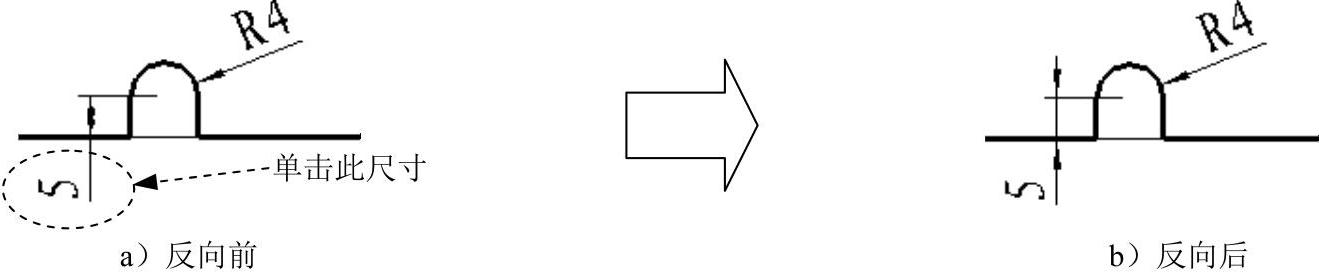

图11.1.10 切换箭头方向（一）

Step2.用相同的方法切换图11.1.11a所示的箭头，完成后结果如图11.1.11b所示。

图11.1.11 切换箭头方向（二）

Stage11．编辑尺寸

Step1.在图11.1.12a所示的图形中单击要编辑的尺寸，然后右击，在系统弹出的快捷菜单中选择命令。

Step2.在“尺寸属性”对话框中选择选项卡，然后在文本框中输入尺寸“2-”，再单击按钮。此时尺寸如图11.1.12b所示。

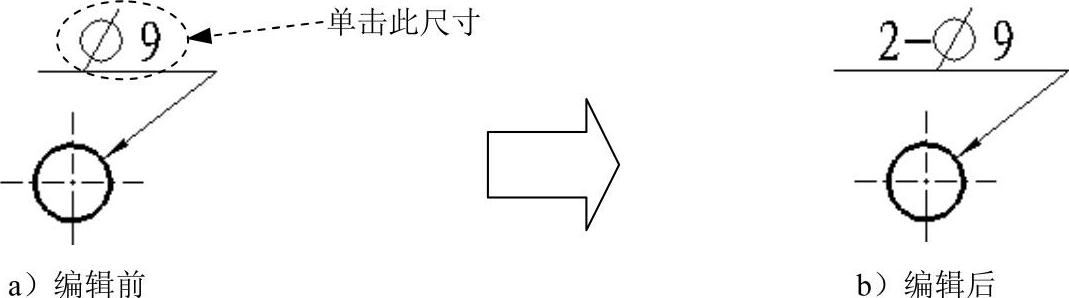

图11.1.12 编辑尺寸

Stage12．添加尺寸公差

Step1.在图11.1.13a所示的图形中单击要编辑的尺寸，然后右击，在系统弹出的快捷菜单中选择命令，系统弹出“尺寸属性”对话框。

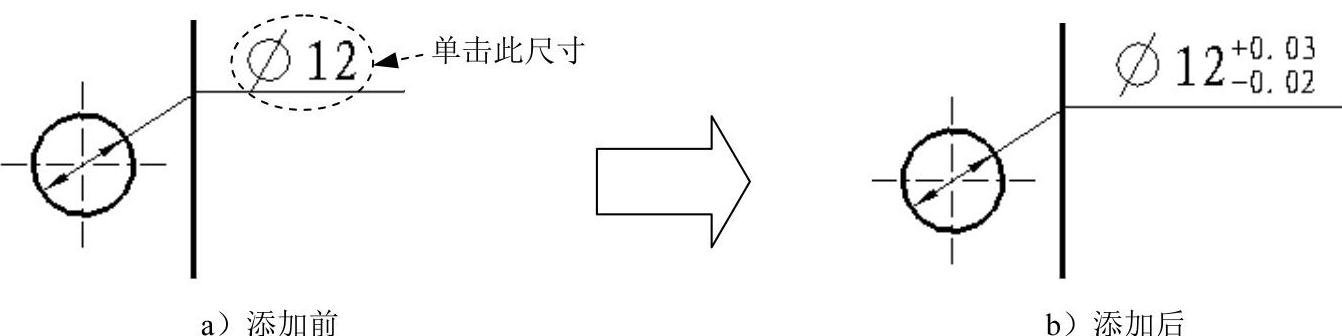

图11.1.13 添加尺寸公差

Step2.设置各项参数。

（1）在“尺寸属性”对话框中选取选项卡。

（2）在区域中的下拉列表中选择选项，在列表中选择，在区域中取消选中复选框，在文本框中输入数值2，在区域中的文本框中输入数值0.03，文本框中输入数值-0.02。

（3）在“尺寸属性”对话框中单击按钮。

Stage13．添加基准

Step1.在功能选项卡区选择命令。

Step2.系统弹出“基准”对话框，在此对话框中进行下列操作。

（1）在“基准”对话框中的“名称”文本栏中输入基准名A。

（2）在区域中单击按钮，然后选取图11.1.14a所示的边线。

（3）在区域中单击按钮。

（4）在区域中选中单选项，然后单击“基准”对话框中的按钮。

（5）将基准符号移至合适的位置，如图11.1.14b所示。

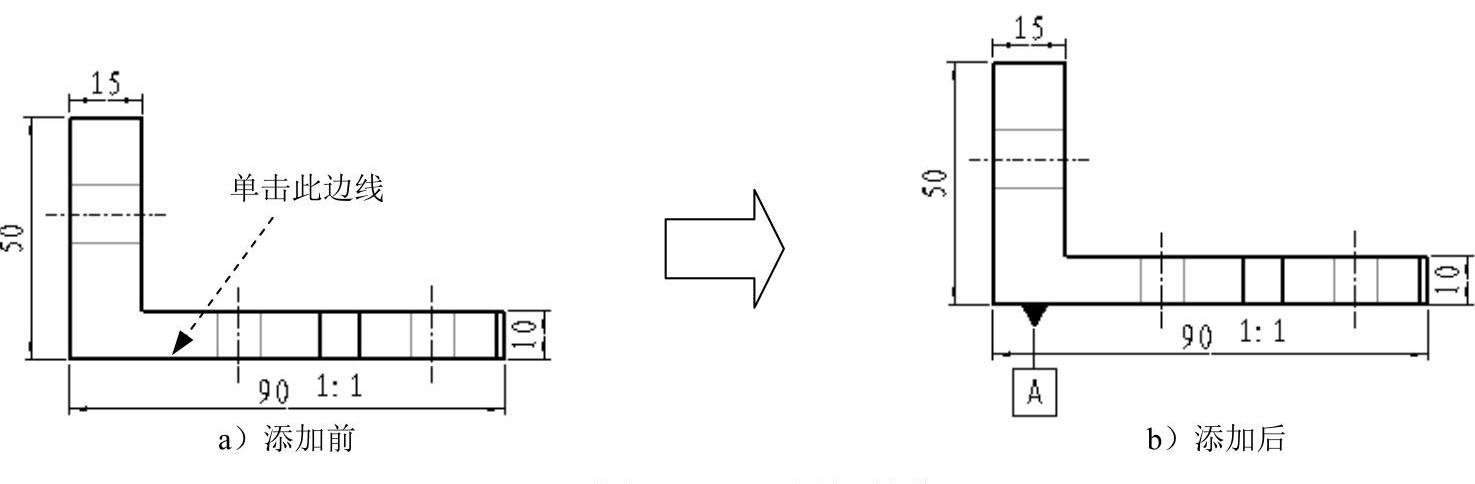

图11.1.14 添加基准

说明：在Step3中选取的是图11.1.14a所示的边线（其实所选取的边线是一个平面，只不过在主视图中显示为一条边线），如果误选取了别的曲面，则基准符号会出现在不同的视图中。

Step3.将图11.1.15所示的左视图中不需要的基准符号拭除。

（1）在图11.1.15所示的图形中单击要拭除的基准符号。

（2）右击，从系统弹出的快捷菜单中选择命令。

（3）在图形区的空白处单击，以刷新屏幕，此时可以看到该基准符号已被拭除。

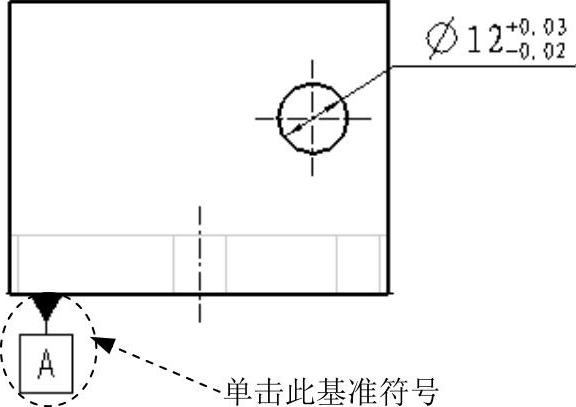

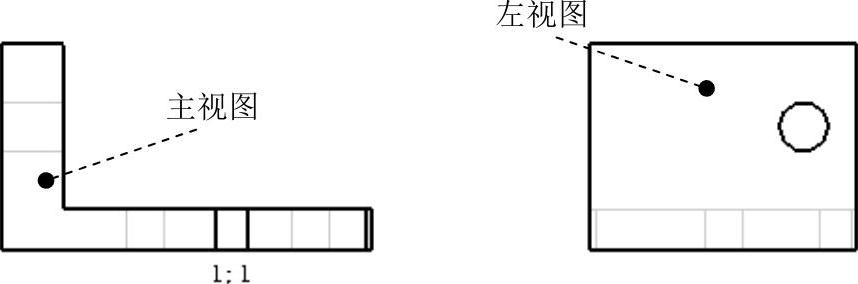

图11.1.15 拭除不需要的基准符号

Stage14．添加几何公差

Step1.在功能选项卡区中选择“几何公差”命令。

Step2.系统弹出“几何公差”对话框，在此对话框进行下列操作。

（1）在左边的公差符号区域中，按下垂直度公差符号。

（2）在选项卡中进行下列操作。

①定义公差参考。在区域中的下拉列表中选择选项。在系统提示下，单击选取图11.1.16所示的边线。

②定义公差的放置。在区域中的下拉列表中选择选项，在系统弹出的菜单中选择命令。再次单击图11.1.16所示的边线，用鼠标中键单击图11.1.16所示的位置A，以放置公差。

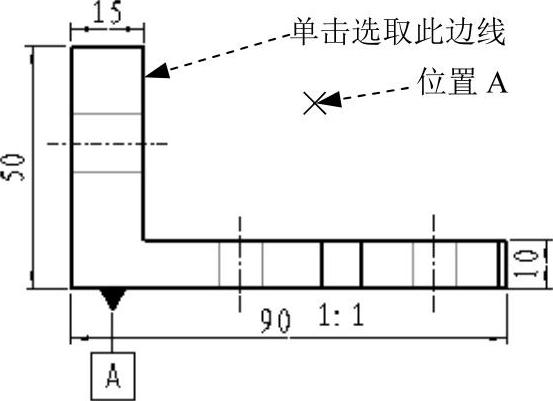

图11.1.16 选取曲面

（3）在选项卡中的区域中，打开标签，在下拉列表中选取A基准。

（4）在选项卡中选中复选框，并在其后的文本框中输入数值0.01，按回车键。

（5）单击“几何公差”对话框中的按钮。

Stage15．添加表面粗糙度

Step1.在功能区中选择命令，系统弹出“表面粗糙度”对话框。

Step2.选取附着类型。在对话框中的区域的下拉列表中选择命令。

Step3.选取附着边。在的提示下，选取图11.1.17所示的模型的边线。

Step4.输入值。然后在“表面粗糙度”对话框中单击选项，在文本框中输入数值3.2，在图纸空白处单击鼠标中键。

Step5.如果要继续标注其他相同种类的表面粗糙度，请重复Step4和Step5。

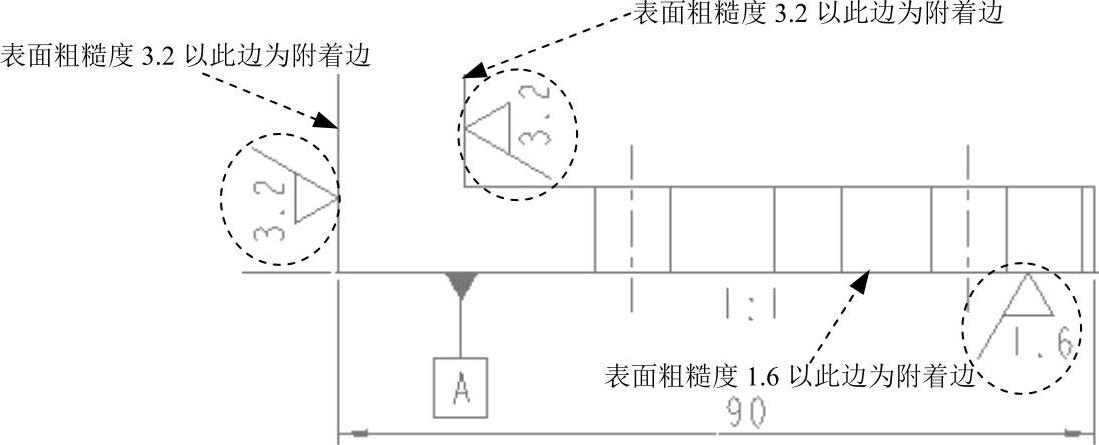

图11.1.17 创建表面粗糙度

Stage16．添加图11.1.18所示的注解（技术要求）

Step1.在功能选项卡区中选择命令。

Step2.在弹出的“选择点”对话框中选取命令，并在屏幕选择一点作为注释的放置点。

Step3.输入“技术要求”，在图纸的空白处单击两次，退出注释的输入。

Step4.继续在功能选项卡区中选择命令，在注解“技术要求”下面选取一点。

Step5.输入文本“1.未注倒角0.5×45°”按回车键；输入“2.未注圆角R2”，在图纸的空白处单击两次，退出注释的输入。

Step6.调整注解中的文本──“技术要求”的大小及位置。

（1）双击Step3中创建的注解文本──“技术要求”，此时系统自动进入“格式”选项卡。

（2）在“格式”选项卡中单击按钮右侧的按钮，此时系统弹出“文本样式”对话框，然后将“技术要求”选中。

（3）在文本框后取消选中复选框，在文本框中输入文本高度值6。

（4）单击按钮，并将文本“技术要求”的位置调整至如图11.1.18所示。

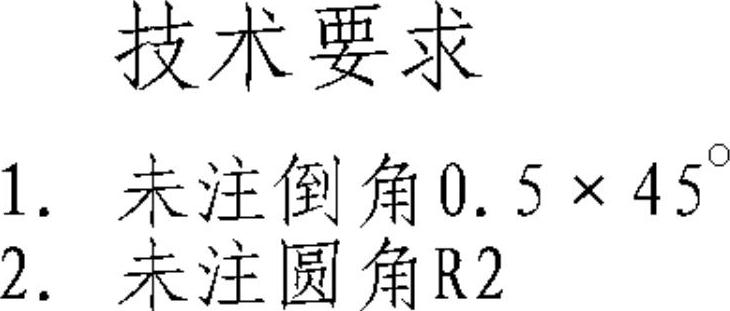

图11.1.18 添加注解

Stage17．在表格中添加信息，如图11.1.19所示

至此，完成了本范例的所有操作，单击按钮，保存文件。

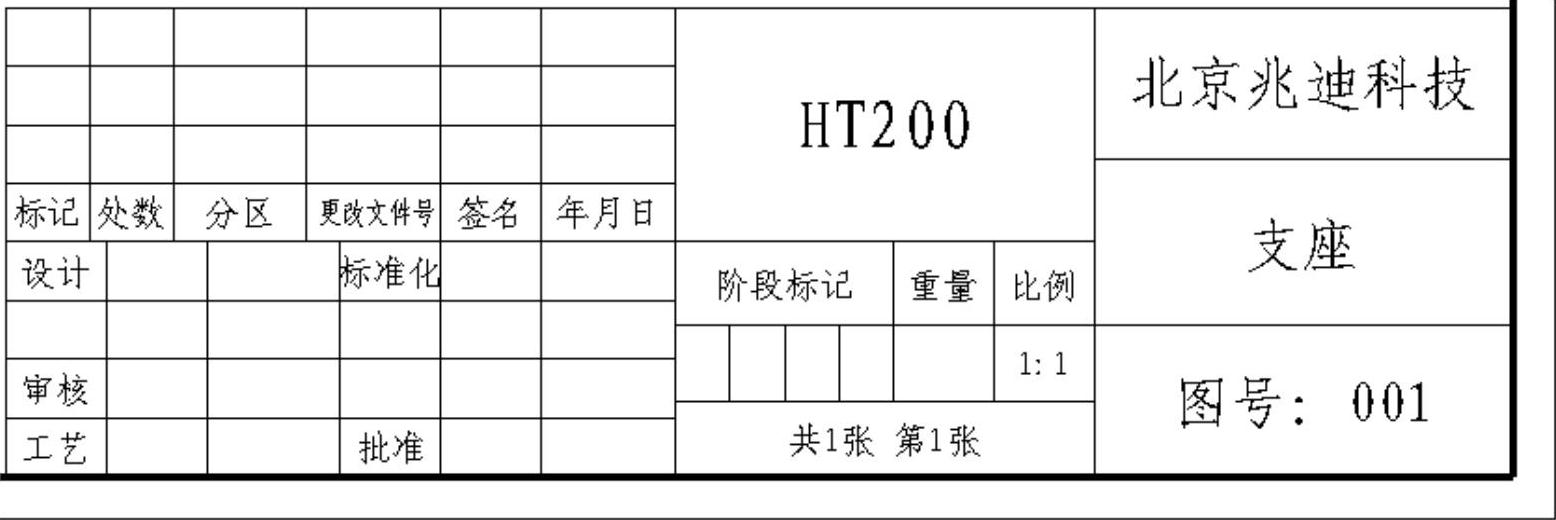

图11.1.19 在表格中添加信息
