马铃薯挖掘机轮系传动详解

更新时间:2025-09-03 理论教育 版权反馈
【摘要】:周转轮系传动 如图3-7所示,马铃薯挖掘机中的行星轮系,由完全相同的4套机构组成。机构的自由度为1,基本构件为两个中心轮2K和一个系杆H,故称为2K-H型行星轮系。图3-8 行星轮系传动差动轮系传动 如图3-9所示,轮系中,两个中心轮1和3均为活动构件,机构的自由度为2,称为差动轮系,为了使其具有确定运动,需要1个原动件。

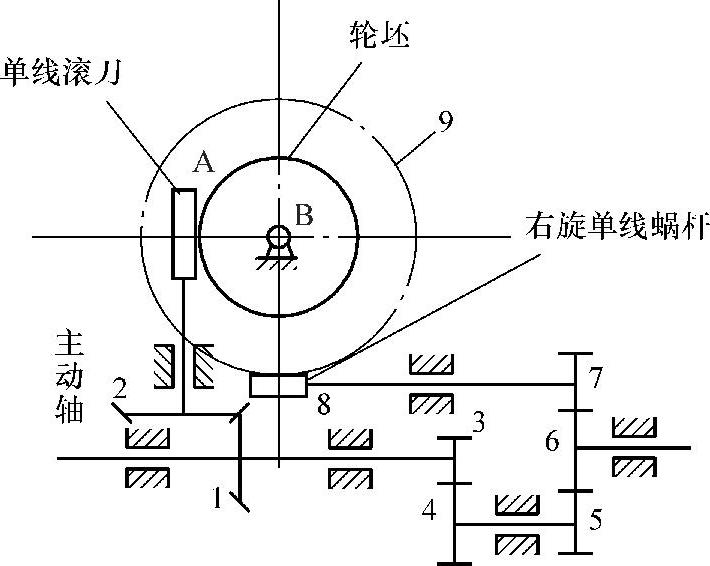

(1)定轴轮系传动 如图3-6所示,滚齿机工作台传动机构中,工作台与蜗轮9固连。电动机带动主动轴转动,通过该轴上的齿轮1和3分两路传动,一路经锥齿轮1和2啮合带动单线滚刀A转动;另一路经齿轮3-4-5-6-7-8-9带动轮坯B转动,保证滚刀与轮坯之间具有确定的对滚关系,从而实现分路传动。适当地选配挂轮组5-6-7的齿数,便可切制出不同齿数的齿轮。

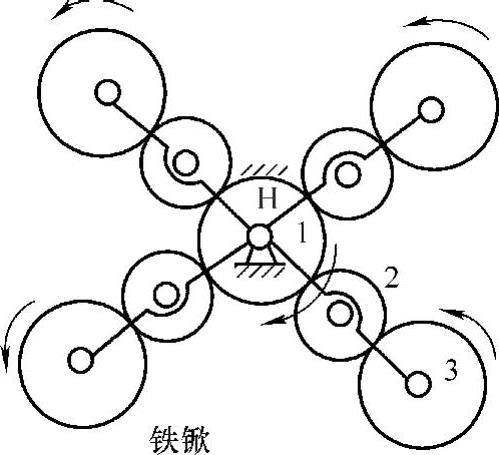

(2)周转轮系传动 如图3-7所示,马铃薯挖掘机中的行星轮系,由完全相同的4套机构组成。系杆H上铰接了两个行星轮2和3,仅有一个中心轮且固定不动。系杆H的转速nH和行星轮3的转速n3的关系为n3=nH(1-z1/z3),式中z1z3分别为齿轮1和3的齿数。当z1=z3n3=0,行星轮3并无转动,与固定于其上的铁锨一起只作平动,以利于马铃薯的挖掘工作。


图3-6 定轴轮系传动


图3-7 周转轮系传动

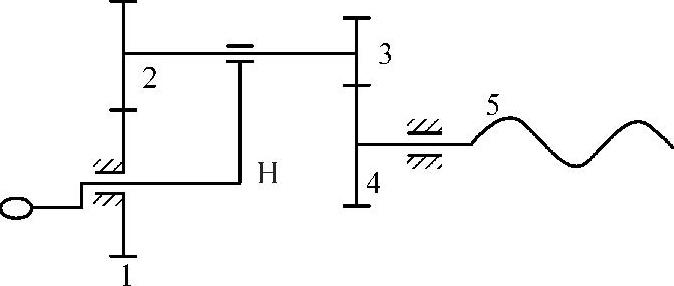

(3)行星轮系传动 如图3-8所示,万能刀具磨床工作台横向微动进给装置中,齿轮4的轴与丝杠相连并通过螺旋副传动至工作台,通过摇动系杆H上的手柄,经轮系、丝杠使工作台作微量进给。

此轮系中,中心轮1固定,双联齿轮2-3为行星轮,H为运动输入构件,中心轮4为运动输出构件。机构的自由度为1,基本构件为两个中心轮2K和一个系杆H,故称为2K-H型行星轮系。又因为该轮系中iH14>0,故称其为正号机构。该轮系的传动比iH4=1/[1-(z1z2/z2z4)],当H为输入件时,可获得极大的传动比。


图3-8 行星轮系传动

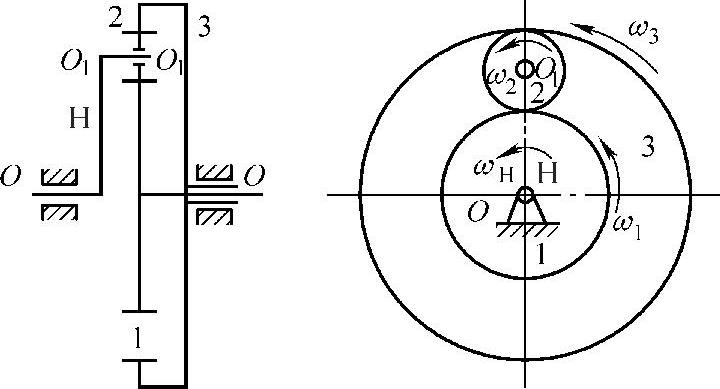

(4)差动轮系传动 如图3-9所示,轮系中,两个中心轮1和3均为活动构件,机构的自由度为2,称为差动轮系,为了使其具有确定运动,需要1个原动件。该轮系的基本构件为两个中心轮和一个系杆,又称为2K-H型差动轮系。当系杆H为运动输出件时,nH=n1+[(z3/z1n3/1+(z3/z1)],即行星轮架的转速是轮1、3转速的合成。


图3-9 差动轮系传动

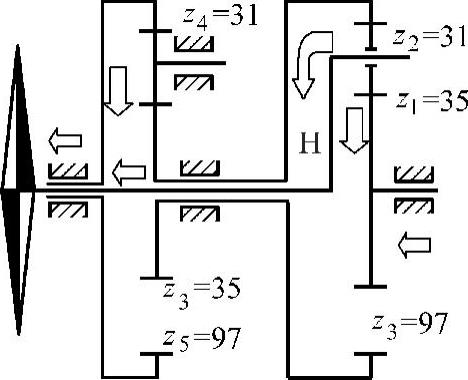

(5)复合轮系传动 如图3-10所示,国产某蜗轮螺旋桨发动机减速器的传动简图中,齿轮1、2、3和系杆H组成一个2K-H型差动轮系,齿轮3、4、5组成一个定轴轮系。定轴轮系将差动轮系的内齿轮3和系杆H的运动联系起来,构成了一个自由度为1的封闭差动轮系。差动轮系部分采用了三个行星轮2均匀分布的结构,定轴轮系部分有五个中间惰轮4(图中均只画了一个)。动力由中心轮1输入后,由系杆H和内齿轮3分成两路输往左部,最后在系杆H与内齿轮5的接合处汇合,输往螺旋桨。由于功率是分路传递,加上采用了多个行星轮均匀分布承担载荷,从而使整个装置在体积小、重量轻的情况下,实现大功率传递。

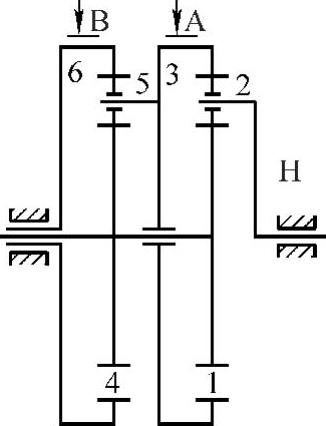

另一种复合轮系传动是在主动轴转速不变的条件下,从动轴可以得到若干种不同的转速,这种传动称为变速传动。在图3-11所示的变速器中,由1、2、3、H和4、5、6、3(H)分别组成两套差动轮系。当通过制动器A、B分别固定不同的中心轮3或6时,可使从动轴H得到两种不同的转速。这种变速器虽较复杂,但操作方便。可在运动中变速,日前已广泛应用于各种车辆上。(https://www.daowen.com)


图3-10 复合轮系传动


图3-11 另一种复合轮系传动

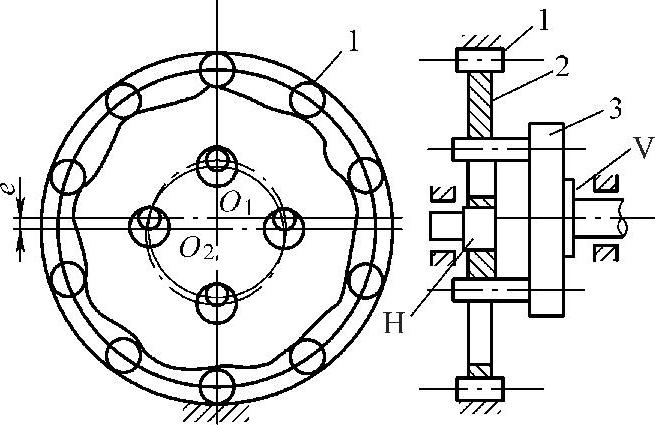

(6)摆线针轮传动 摆线针轮传动主要实现两平行轴之间运动与动力的传递。如图3-12所示,1为针轮,z1个圆柱针销均匀地分布在以O1为圆心的圆周上;2为摆线行星轮,回转中心为O2,齿数为z2,其轮廓曲线为变态外摆线;H为系杆(偏心轮),V为输出轴,3为输出机构。其传动比iHV=iH2=nH/n2=-z2/z1-z2),由于z1-z2=1,故iHV=-z2。其特点是传动比较大,结构紧凑,效率及承载能力高。

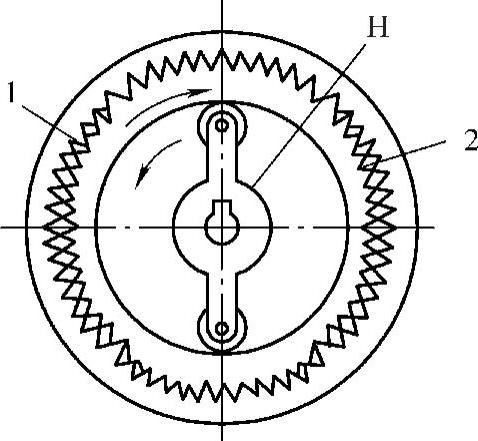

(7)谐波齿轮传动 谐波齿轮传动主要实现两平行轴之间运动与动力的传递,如图3-13所示。


图3-12 摆线针轮传动

1—针轮 2—摆线行星轮 3—输出机构


图3-13 谐波齿轮传动

由图可见,构件1为具有z1个齿的内齿刚轮,构件2为具有z2个齿的外齿柔轮,H为谐波发生器。通常H为主动件,而刚轮和柔轮之一为从动件,另一个为固定件。当H装入柔轮后,迫使柔轮变形为椭圆,椭圆的长轴两端附近的齿与刚轮的齿完全啮合;短轴附近的齿与刚轮的齿完全脱开。至于其余各处,或处于啮入状态,或处于啮出状态。当H转动时,柔轮的变形部位也随之转动,柔轮与刚轮之间就产生了相对位移,从而传递运动。

当刚轮1固定、H主动、2从动时,传动比为iH2=nH/n2=-z2/z1-z2),主、从动件转向相反;当2固定、H主动、1从动时,传动比为iH1=nH/n1=-z1/z1-z2),主、从动件转向相同。
