变截面扫描技术在钣金壁上的应用

在以变截面扫描的方式创建第一钣金壁时，首先需要定义扫描选项，然后定义轨迹（包括原点轨迹、一般轨迹和X轨迹等）和特征截面。下面以创建图3.2.33所示的变截面扫描类型的第一钣金壁为例，说明其详细操作步骤。

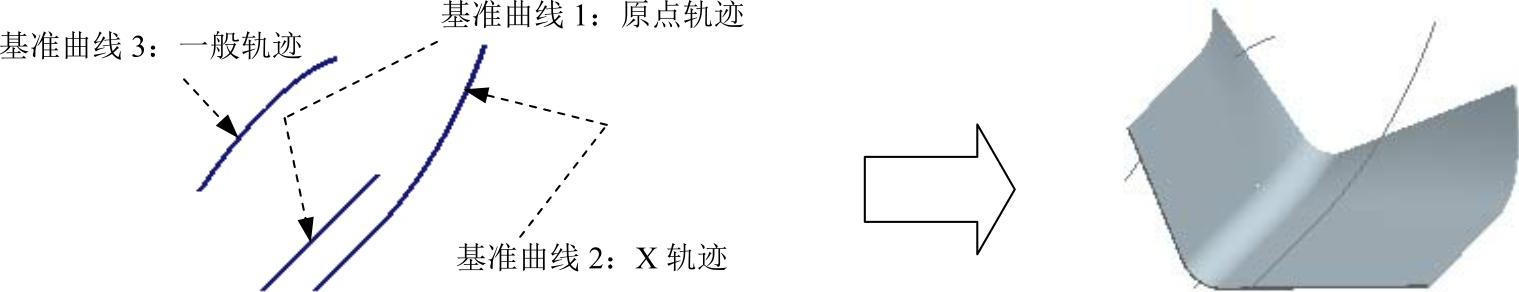

图3.2.33 变截面扫描类型的第一钣金壁

Step1.设置工作目录和打开文件。

（1）选择下拉菜单命令，将工作目录设置至D:\creo3.4\work\ch03.02。

（2）选择下拉菜单命令，打开文件sm_varsecsweep1.prt。

Step2.选择功能选项卡区域中的命令，进入钣金环境。

Step3.选择功能选项卡区域中的命令，在“扫描”操控板中确认“实体”按钮和“允许截面根据参数化参考或沿扫描的关系进行变化”按钮被按下。

Step4.定义扫描轨迹。在系统弹出的“扫描”操控板中单击选项卡，系统弹出图3.2.34所示的“参考”界面，然后按住Ctrl键，依次选取基准曲线1、基准曲线2和基准曲线3为扫描轨迹曲线，并选中“链1”右侧的复选框，将基准曲面2定义为X轨迹。

图3.2.34所示的“参考”界面中各命令的功能说明如下。

●：截平面垂直于指定的轨迹。

●：截平面沿指定的方向垂直于原点轨迹的2D投影。(https://www.daowen.com)

●：截平面垂直矢量保持与指定的参考方向平行。

●：轨迹的截面X矢量。

●：截平面具有自动的XY方向。

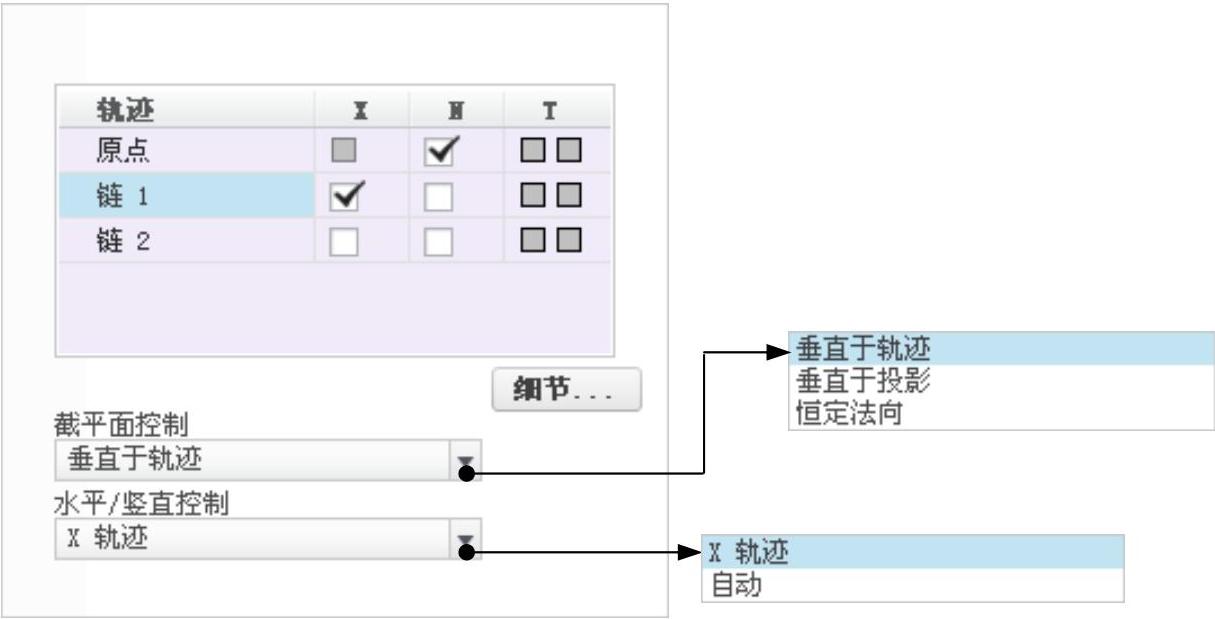

图3.2.34 “参考”界面

Step5.创建扫描特征的截面草图。在该操控板中单击“创建或编辑扫描截面”按钮，系统自动进入草绘环境，绘制图3.2.35所示的截面草图，单击“确定”按钮，完成截面草图的绘制。

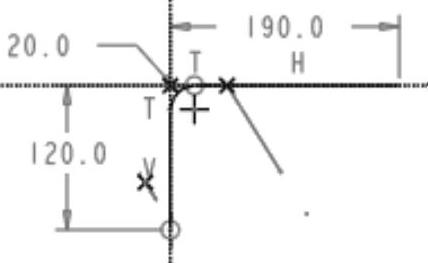

图3.2.35 截面草图

Step6.采用默认的钣金加厚方向，在后的文本框中输入钣金壁厚度值1.0，并按Enter键。

Step7.单击该操控板中的按钮，完成变截面扫描类型的第一钣金壁的创建。
