参数设置实例分享

下面以参数SMT_DFLT_BEND_RADIUS（折弯半径）为例，说明参数的设置对创建折弯（Bend））特征的操作影响。本范例中，先将折弯半径参数SMT_DFLT_BEND_RADIUS的设为3.0，然后说明该参数的这种设置对创建折弯（Bend）特征的影响。

Stage1.设置工作目录和打开文件

将工作目录设置至D:\creo3.4\work\ch06.02，打开文件bend_radius_manual.prt。

Stage2.设置折弯半径参数SMT_DFLT_BEND_RADIUS

Step1.选择下拉菜单命令，系统弹出“模型属性”对话框。

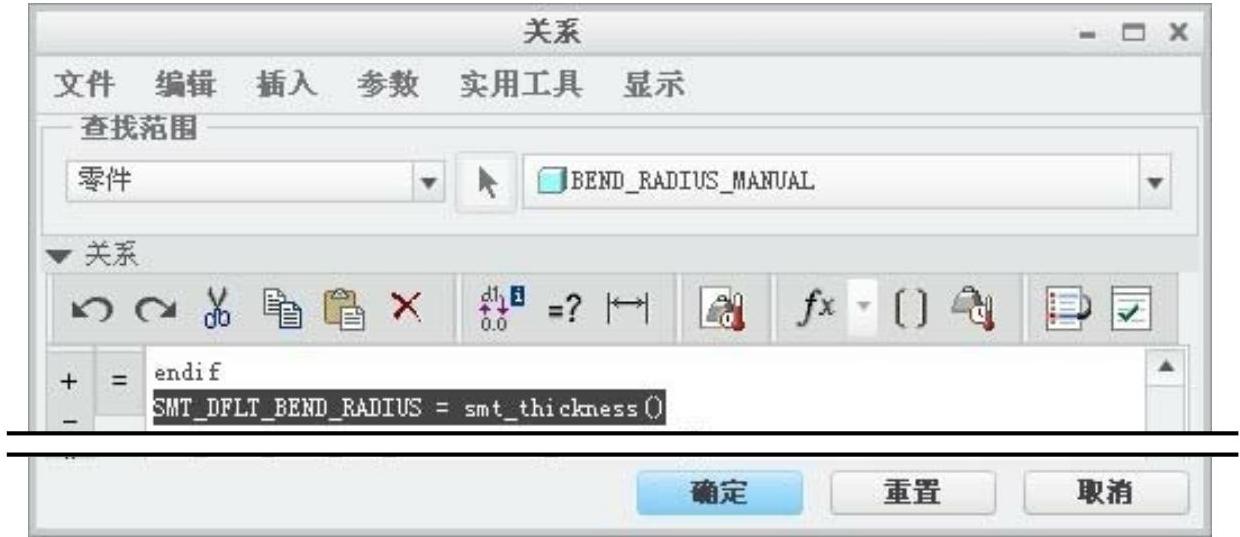

Step2.删除文件中默认的关系式。在“模型属性”对话框中单击区域中后面的选项，系统弹出“关系”对话框，在该对话框中将图6.2.2中加亮显示的文字删除，解除默认折弯半径与壁厚相等的关系，然后单击该对话框中的按钮。

图6.2.2 “关系”对话框

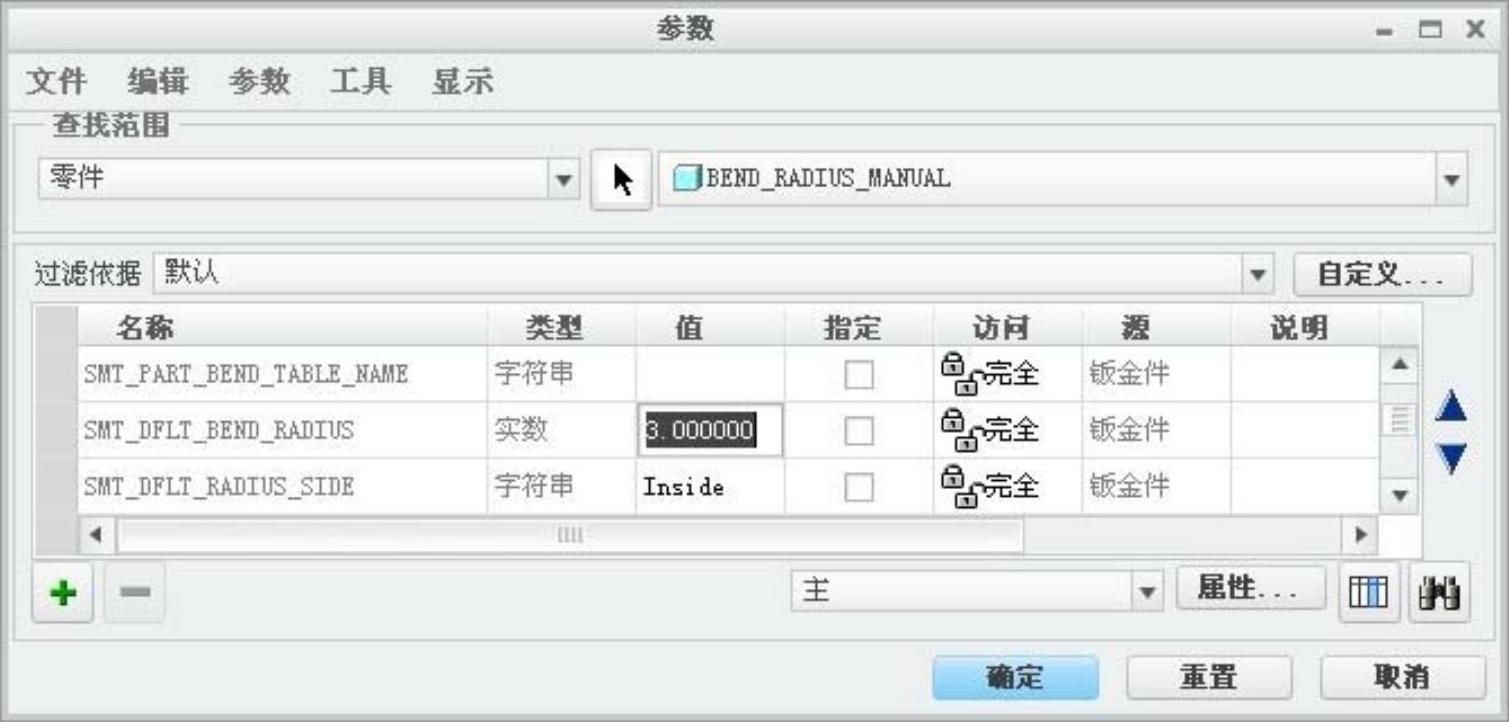

Step3.在“模型属性”对话框中单击区域中后面的选项，系统弹出图6.2.3所示的“参数”对话框，在该对话框中将默认的钣金折弯半径参数SMT_DFLT_BEND_RADIUS的设置为3.0，并按Enter键。

图6.2.3 “参数”对话框

Step4.单击该对话框中的按钮，完成参数设置，然后关闭“模型属性”对话框。

Stage3.创建折弯特征(https://www.daowen.com)

Step1.选择功能选项卡区域下的命令，系统弹出“折弯”操控板。

Step2.在“折弯”操控板中单击按钮（使其处于被按下的状态）。

Step3.绘制折弯线。单击选项卡，选取图6.2.4所示的模型表面1为草绘平面，然后单击“折弯线”界面中的按钮，在系统弹出的“参考”对话框中选取图6.2.5所示的边线为参考，单击该对话框中的按钮；绘制图6.2.5所示直线作为折弯线。

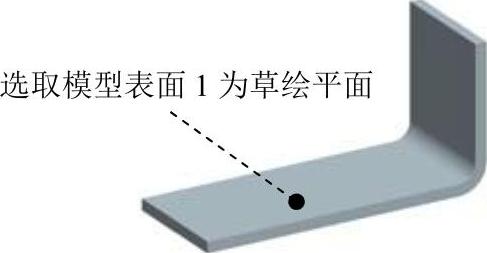

图6.2.4 定义草绘平面

图6.2.5 创建折弯线

Step4.定义折弯参数。在后的文本框中输入折弯角度值90.0，并单击其后的按钮；然后在后的下拉列表中选择，折弯半径所在侧为。

说明：选项就是前面设置的默认折弯半径值，如果修改SMT_DFLT_BEND_RADIUS参数的值，模型中的折弯半径也会随之变化。要注意的是，如果直接在文本框中输入半径值3，则模型中的折弯半径将不会与参数相关联。

Step5.定义止裂槽。单击选项卡，在系统弹出的界面的下拉列表中选择选项。

Step6.单击“折弯”操控板中的按钮，预览所创建的折弯特征；然后单击按钮，完成折弯特征的创建。
