如何创建钣金件3

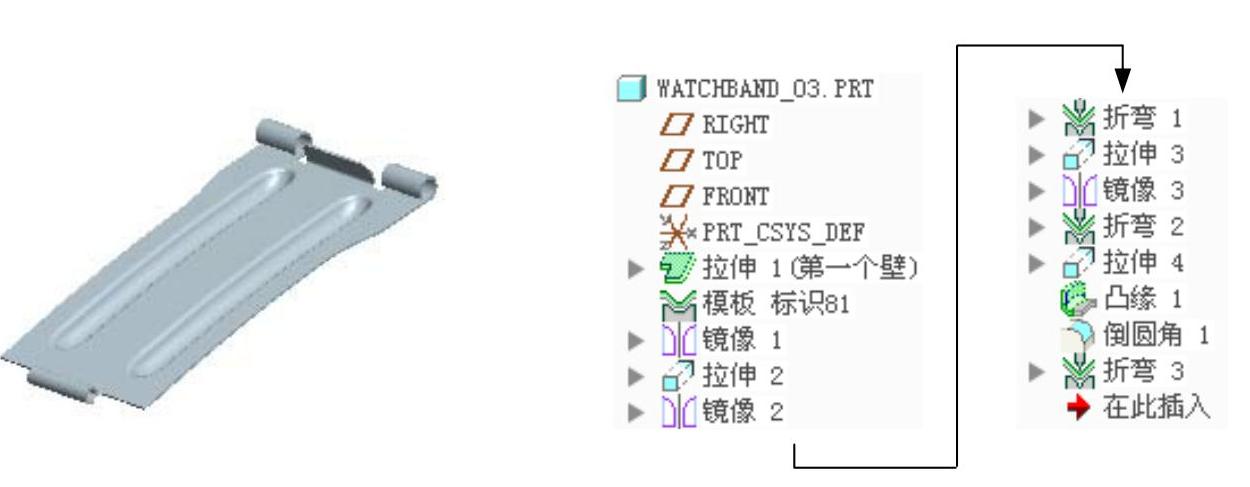

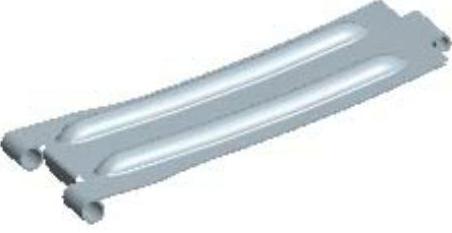

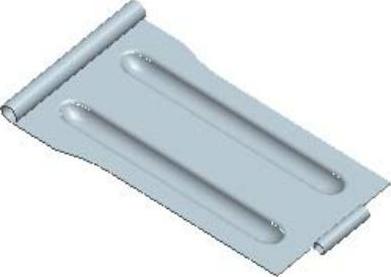

零件模型及模型树如图8.11.57所示。

图8.11.57 零件模型及模型树

Step1.新建一个钣金零件模型，命名为WATCHBAND_03，选用零件模板。

Step2.创建图8.11.58所示的拉伸特征1。单击功能选项卡区域中的“拉伸”按钮；选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.11.59所示的截面草图；在“拉伸”操控板中定义拉伸类型为，输入深度值17.0，在后的文本框中输入厚度值0.2；在“拉伸”操控板中单击“完成”按钮，完成拉伸特征1的创建。

Step3.创建图8.11.60所示的成形特征──模板标识。单击功能选项卡区域下的按钮，在系统弹出的“凸模”操控板中单击“打开”按钮，选择WATCHBAND_DIE_01.PRT文件，并将其打开；单击操控板中的按钮，此时系统弹出“放置”界面，在“放置”界面中将元件进行约束（图8.11.61）；单击“凸模”操控板中的按钮，完成成形特征──模板标识的创建。

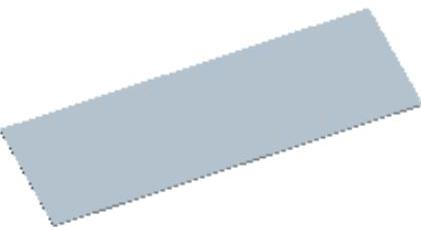

图8.11.58 拉伸特征1

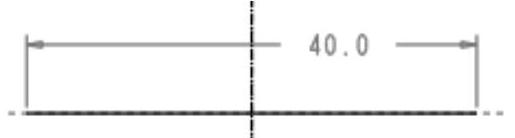

图8.11.59 截面草图

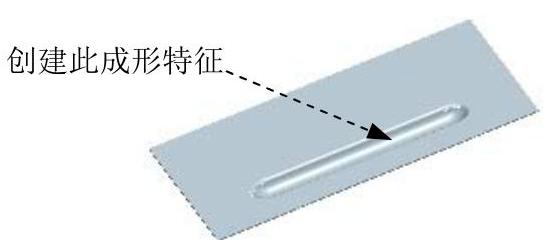

图8.11.60 模板标识

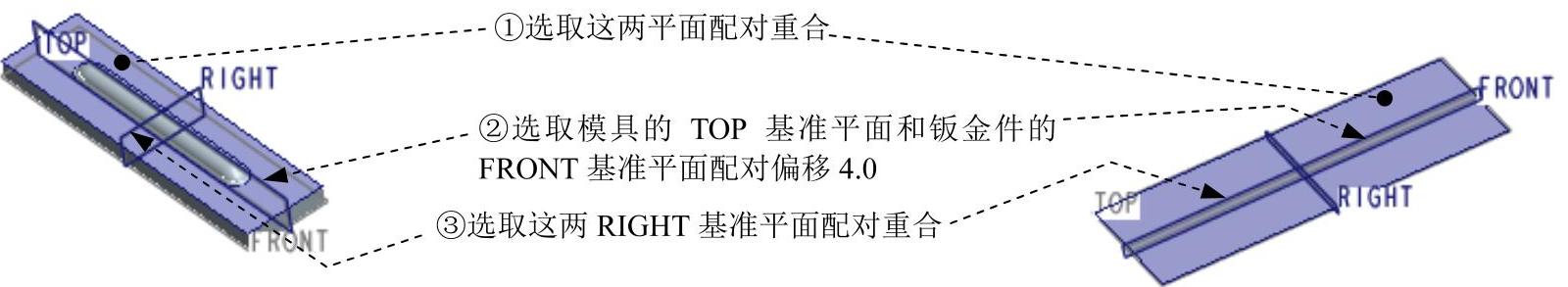

图8.11.61 定义成形模具的放置

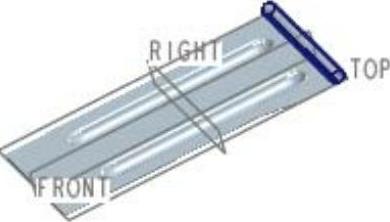

Step4.创建图8.11.62所示的镜像特征1。选取Step3所创建的成形特征为镜像源；单击功能选项卡区域中的按钮；选取FRONT基准平面为镜像平面；单击按钮，完成镜像特征1的创建。

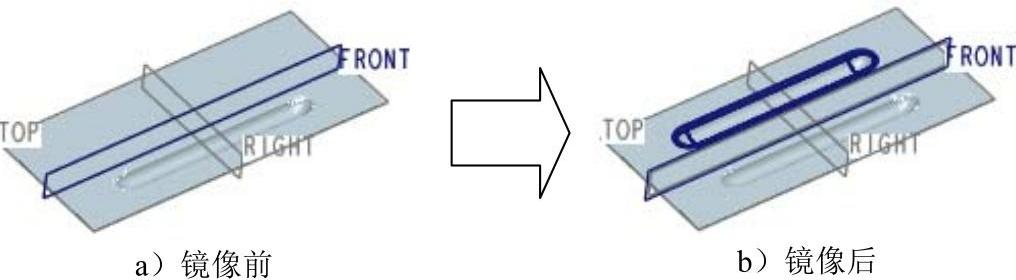

图8.11.62 镜像特征1

Step5.创建图8.11.63所示的“移除材料”拉伸特征2。单击功能选项卡区域中的“拉伸”按钮，确认按钮、按钮和按钮被按下；选取图8.11.63所示的钣金表面为草绘平面，选取FRONT基准平面为参考平面，方向为；单击按钮，绘制图8.11.64所示的截面草图；在“拉伸”操控板中定义拉伸类型为，选择材料移除的方向类型为，确认去材料后的结果如图8.11.63所示；在“拉伸”操控板中单击“完成”按钮，完成拉伸特征2的创建。

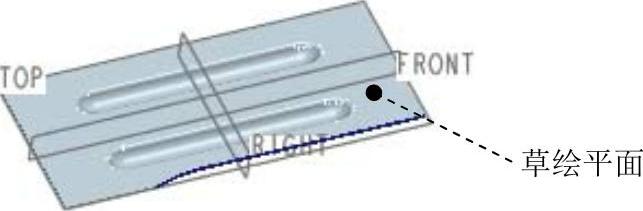

图8.11.63 拉伸特征2

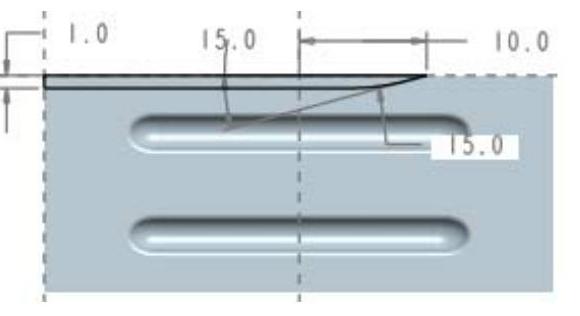

图8.11.64 截面草图

Step6.创建图8.11.65所示的镜像特征2。选取Step5所创建的“移除材料”拉伸特征2为镜像源；单击功能选项卡区域中的按钮；选取FRONT基准平面为镜像平面；单击按钮，完成镜像特征2的创建。

图8.11.65 镜像特征2

Step7.创建图8.11.66所示的折弯特征1。单击功能选项卡区域下的按钮，系统弹出“折弯”操控板；在“折弯”操控板中单击按钮和按钮（使其处于被按下的状态）；单击按钮，选取图8.11.67所示的模型表面为草绘平面；然后单击“折弯线”界面中的按钮，选取图8.11.67所示的边线为参考，绘制图8.11.67所示的折弯线；单击按钮，在系统弹出的界面的下拉列表中选择选项，在后的文本框中输入折弯半径值0.8，折弯半径所在侧为；折弯方向如图8.11.66所示；单击“折弯”操控板中按钮，完成折弯特征1的创建。

图8.11.66 折弯特征1

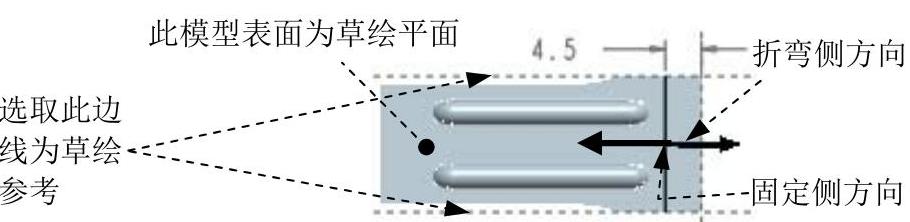

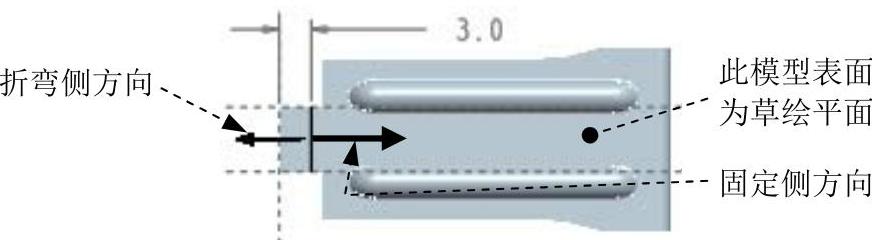

图8.11.67 折弯线

Step8.创建图8.11.68所示的“移除材料”拉伸特征3。单击功能选项卡区域中的“拉伸”按钮，确认按钮、按钮和按钮被按下；选取图8.11.68所示的钣金表面为草绘平面，选取FRONT基准平面为参考平面，方向为；单击按钮，图8.11.69所示的截面草图；在“拉伸”操控板中定义拉伸类型为，选择材料移除的方向类型为，确认去材料后的结果如图8.11.68所示；在“拉伸”操控板中单击“完成”按钮，完成拉伸特征3的创建。

图8.11.68 拉伸特征3

(https://www.daowen.com)

图8.11.69 截面草图

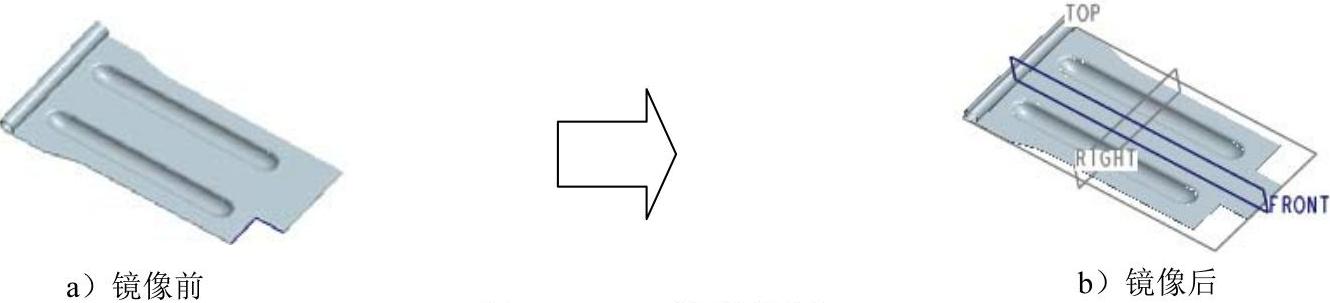

Step9.创建图8.11.70b所示的镜像特征3。选取Step8所创建的“移除材料”拉伸特征3为镜像源；单击功能选项卡区域中的按钮；选取FRONT基准平面为镜像平面；单击按钮，完成镜像特征3的创建。

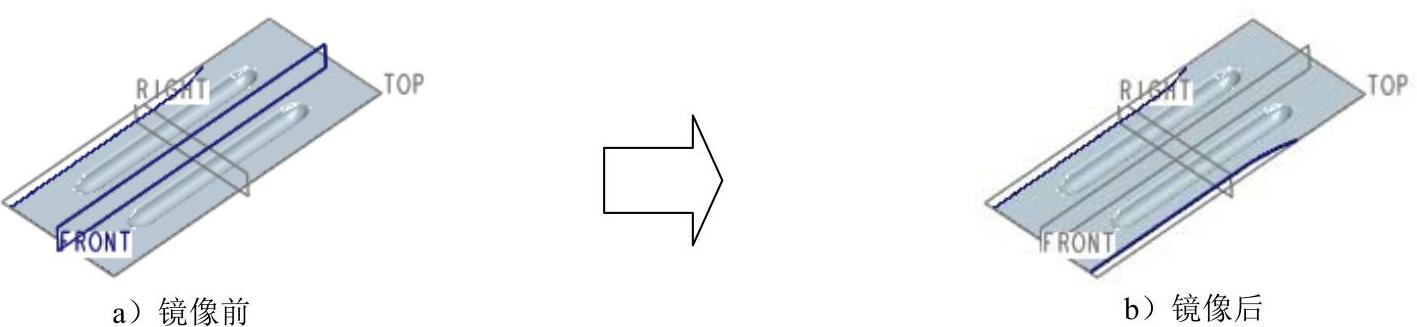

图8.11.70 镜像特征3

Step10.创建图8.11.71所示的折弯特征2。单击功能选项卡区域下的按钮，系统弹出“折弯”操控板；在“折弯”操控板中单击按钮和按钮（使其处于被按下的状态）；单击按钮，选取图8.11.72所示的模型表面为草绘平面，然后单击“折弯线”界面中的按钮，选取RIGHT基准平面和FRONT基准平面为参考，绘制图8.11.72所示的折弯线；单击按钮，在系统弹出的界面中的下拉列表中选择选项，在后的文本框中输入折弯半径值0.5，折弯半径所在侧为；折弯方向如图8.11.71所示；单击“折弯”操控板中按钮，完成折弯特征2的创建。

图8.11.71 折弯特征2

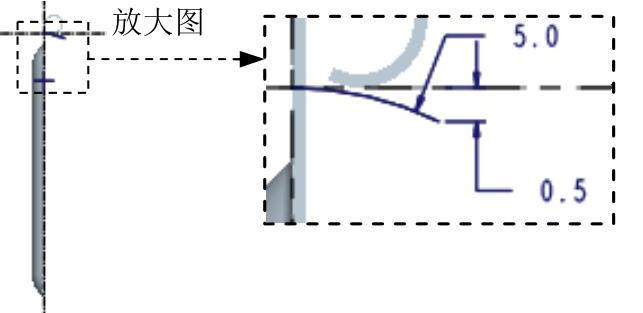

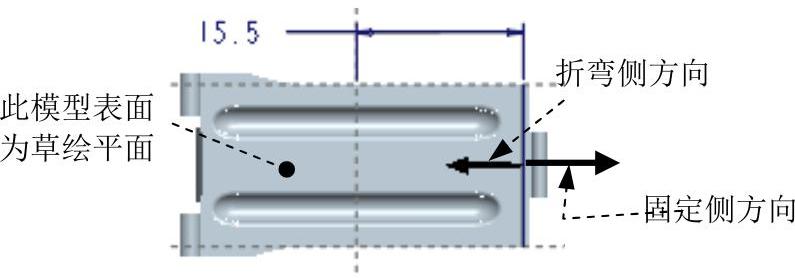

图8.11.72 折弯线

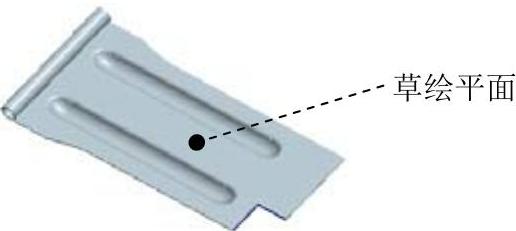

Step11.创建图8.11.73所示的“移除材料”拉伸特征4。单击功能选项卡区域中的“拉伸”按钮，确认按钮、按钮和按钮被按下；选取图8.11.73所示的钣金表面为草绘平面，选取FRONT基准平面为参考平面，方向为；单击按钮，绘制图8.11.74所示的截面草图；在“拉伸”操控板中定义拉伸类型为，选择材料移除的方向类型为，确认去材料后的结果如图8.11.73所示；在“拉伸”操控板中单击“完成”按钮，完成拉伸特征4的创建。

图8.11.73 拉伸特征4

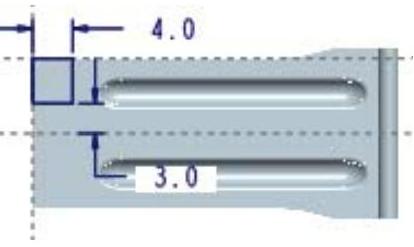

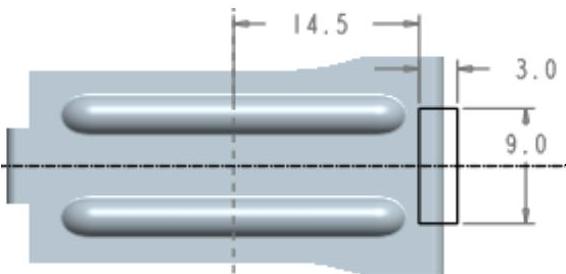

图8.11.74 截面草图

Step12.创建图8.11.75所示的附加钣金壁凸缘特征1。单击功能选项卡区域中的“法兰”按钮，系统弹出“凸缘”操控板；选取图8.11.76所示的模型边线为附着边；在“凸缘”操控板中选择形状类型为；单击按钮，在系统弹出的界面中单击按钮，系统弹出“草绘”对话框，选中单选项，单击按钮（可单击对话框中的按钮切换视图箭头方向）；进入草绘环境后，绘制图8.11.77所示的截面草图（图形不能封闭），单击按钮；在第一方向的文本框中输入数值-1.0，在第二方向的文本框中输入数值-1.0；单击按钮，选中复选框和单选项；单击按钮，斜切口设置如图8.11.78所示；单击按钮，在区域中单击选项，在下拉列表中选择选项，其他参数接受系统默认设置值；确认按钮被按下，然后在其后的文本框中输入折弯半径值0.2，折弯半径所在侧为；在“凸缘”操控板中单击按钮，完成凸缘特征1的创建。

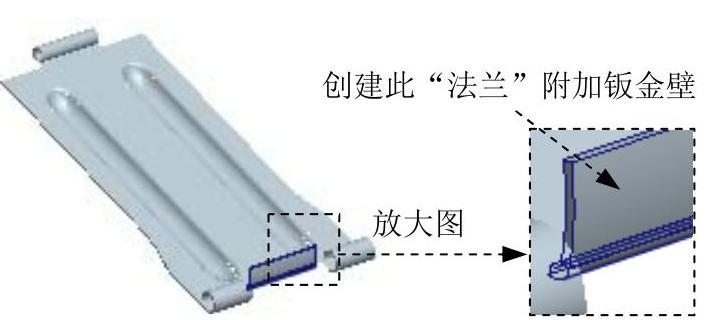

图8.11.75 凸缘特征1

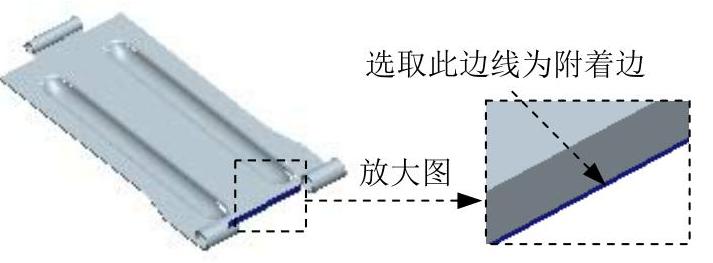

图8.11.76 定义附着边

图8.11.77 截面草图

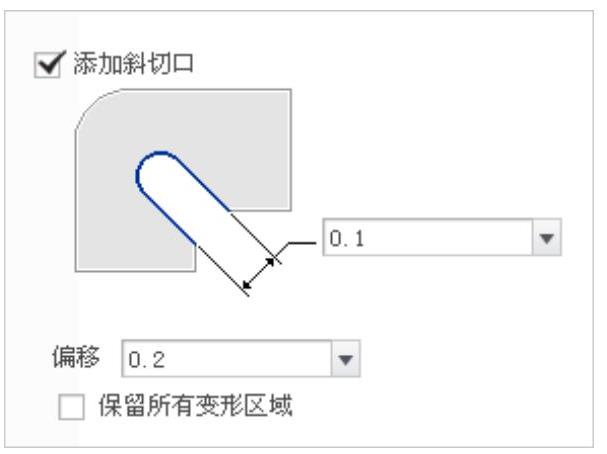

图8.11.78 设置斜切口

Step13.创建图8.11.79b所示的倒圆角特征1。单击功能选项卡区域中的按钮，选取图8.11.79a所示的两条边线为倒圆角的边线，输入倒圆角半径值1.2；单击按钮，完成倒圆角特征1的创建。

图8.11.79 倒圆角特征1

Step14.创建图8.11.80所示的折弯特征3。单击功能选项卡区域下的按钮，系统弹出“折弯”操控板；在“折弯”操控板中单击按钮和按钮（使其处于被按下的状态）；单击按钮，选取图8.11.81所示的模型表面为草绘平面，选取RIGHT基准平面和FRONT基准平面为参考平面，绘制图8.11.81所示的折弯线；单击按钮，在系统弹出的界面的下拉列表中选择选项，在后的文本框中输入折弯角度值10.0，在后的文本框中输入折弯半径值160.0，折弯半径所在侧为；折弯方向如图8.11.81所示；单击“折弯”操控板中按钮，完成折弯特征3的创建。

图8.11.80 折弯特征3

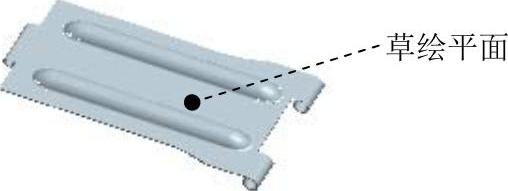

图8.11.81 折弯线

Step15.保存零件模型文件。
