创建钣金件平整形态和展开视图的方法

Stage1.设置工作目录和打开文件

将工作目录设置至D:\creo3.4\work\ch07.02\method2，然后打开钣金文件sm_extrude_relief.prt。

说明：在操作此步骤前，将所有窗口关闭，并清除内存中的所有文件。

Stage2.创建图7.2.9所示的钣金平整形态

Step1.单击功能选项卡区域中的按钮，系统弹出“平整形态”操控板。

Step2.在系统提示下，选取图7.2.10所示的模型表面为固定面。

Step3.单击该操控板中的按钮，预览所创建的平整形态，然后单击按钮。

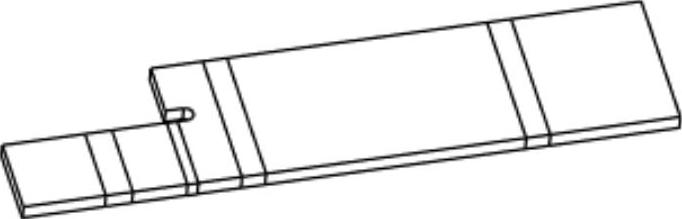

图7.2.9 平整形态钣金件

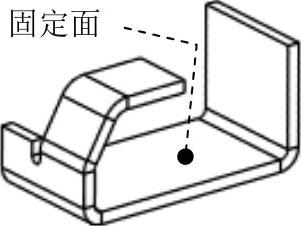

图7.2.10 选取固定面

Stage3.创建简化表示

Step1.单击功能选项卡区域中“管理视图”节点下的命令，系统弹出“视图管理器”对话框。(https://www.daowen.com)

Step2.在“视图管理器”对话框的选项卡中单击按钮，接受系统默认的名称，并按Enter键。

Step3.在菜单中选择命令，进入菜单，选择该菜单中的命令，选取为排除项，单击命令，再单击命令。

Step4.单击按钮，关闭“视图管理器”对话框。

Stage4.创建钣金工程图

Step1.新建一个工程图文件。单击“新建”按钮，在系统弹出的“新建”对话框中，选中区域中的单选项，在文本框中输入文件名sm_drawing；取消选中复选框，然后单击按钮；选取适当的工程图模板或图框格式。在系统弹出的“新建绘图”对话框中，在区域中选中单选项；在区域中选择图纸的方向为“横向”，再在区域中选择图纸的为A2；单击按钮，在系统弹出的“打开表示”对话框中选择选项，然后单击按钮。

Step2.创建图7.2.11所示的展开视图。在绘图区右击，从系统弹出的快捷菜单中选择命令；在系统的提示下，在屏幕图形区选择一点，此时系统弹出“绘图视图”对话框；在该对话框的区域中选择FRONT方向，然后单击按钮；在该对话框的区域中选择选项，选中单选项，再输入比例值1.0；单击该对话框中的按钮，完成展开视图的创建。

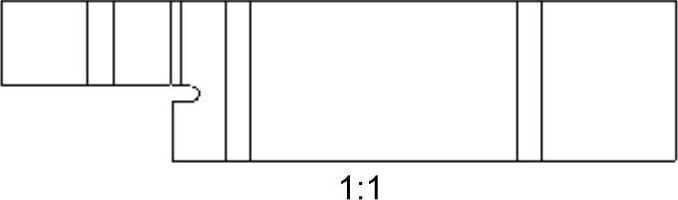

图7.2.11 创建展开视图

Step3.在工程图中添加三维钣金件模型（该模型中不含展平特征）。单击功能选项卡区域中的“绘图模型”按钮，在系统弹出的菜单中选择命令，单击命令；创建新实例的主视图、左视图、俯视图和立体图。

Step4.进行尺寸标注。

Step5.保存工程图文件。
