如何创建安装横梁？

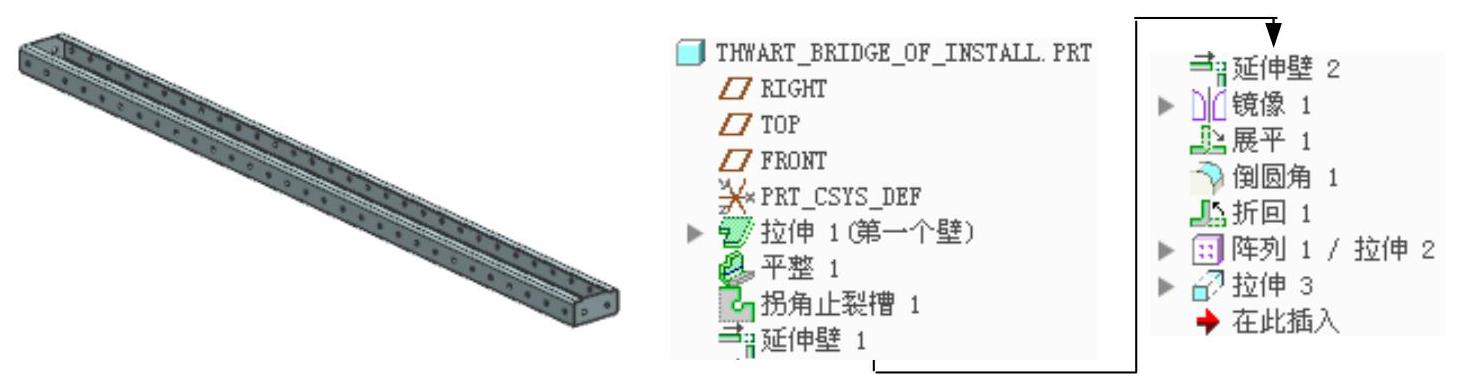

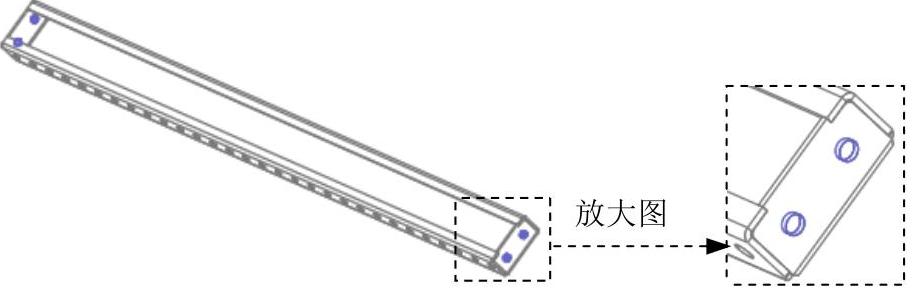

下面将进行安装横梁的设计，钣金件模型及模型树如图8.13.123所示。

图8.13.123 钣金件模型及模型树

Step1.新建一个钣金件模型，命名为thwart_bridge_of_install。

Step2.创建图8.13.124所示的拉伸特征1。在功能选项卡区域中单击“拉伸”按钮；选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.125所示的截面草图；在“拉伸”操控板中定义拉伸类型为，输入深度值748；在按钮后的文本框中输入数值2.0；在该操控板中单击按钮，在系统弹出的界面中选中复选框，并在其下的文本框输入折弯半径值1.0（内侧）；单击按钮，完成拉伸特征1的创建。

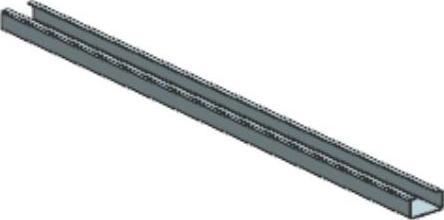

图8.13.124 拉伸特征1

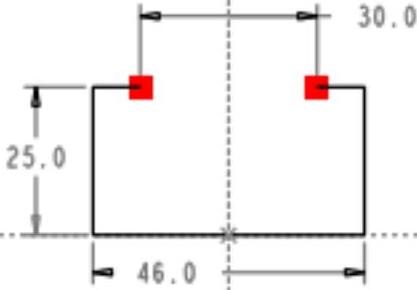

图8.13.125 截面草图

Step3.创建图8.13.126所示的附加钣金壁平整特征1。单击功能选项卡区域中的“平整”按钮；选取图8.13.127所示的模型边线为附着边；在“平整”操控板中选择形状类型为，在后的文本框中输入角度值90.0；单击按钮，在系统弹出的界面中单击按钮，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.128所示的截面草图；单击按钮，在下拉列表中选择选项；确认按钮被按下，并在其后的文本框中输入折弯半径值1.0；折弯半径所在侧为；单击按钮，完成平整特征1的创建。

图8.13.126 平整特征1

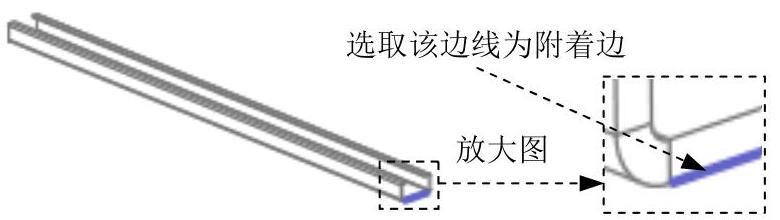

图8.13.127 定义附着边

Step4.创建图8.13.129所示的拐角止裂槽特征1。单击功能选项卡区域中的按钮；在系统弹出的操控板中单击按钮，在下拉列表中选择选项；其他设置如图8.13.130所示，单击按钮，完成拐角止裂槽特征1的创建。

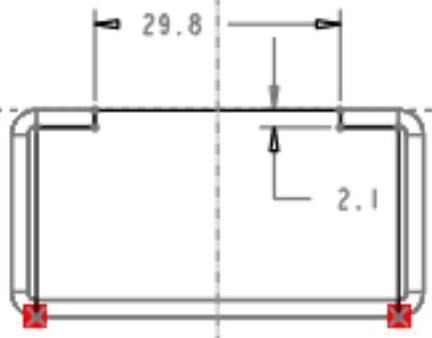

图8.13.128 截面草图

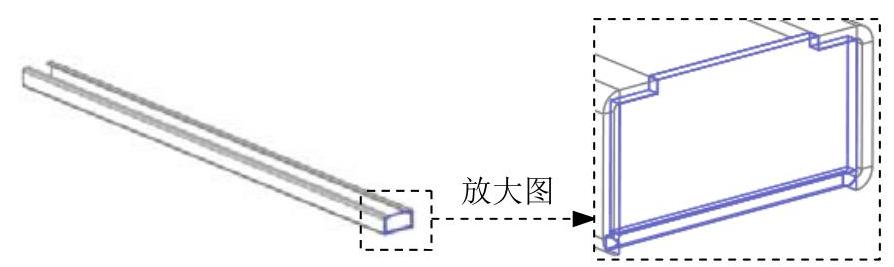

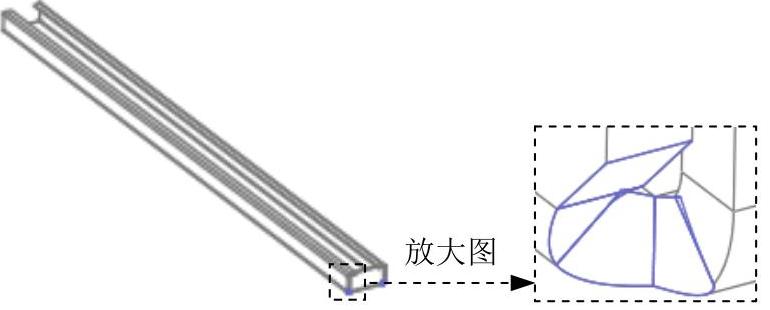

图8.13.129 拐角止裂槽特征1

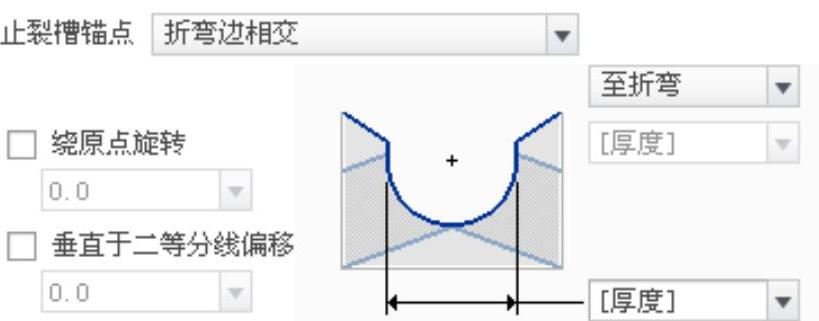

图8.13.130 定义拐角止裂槽参数

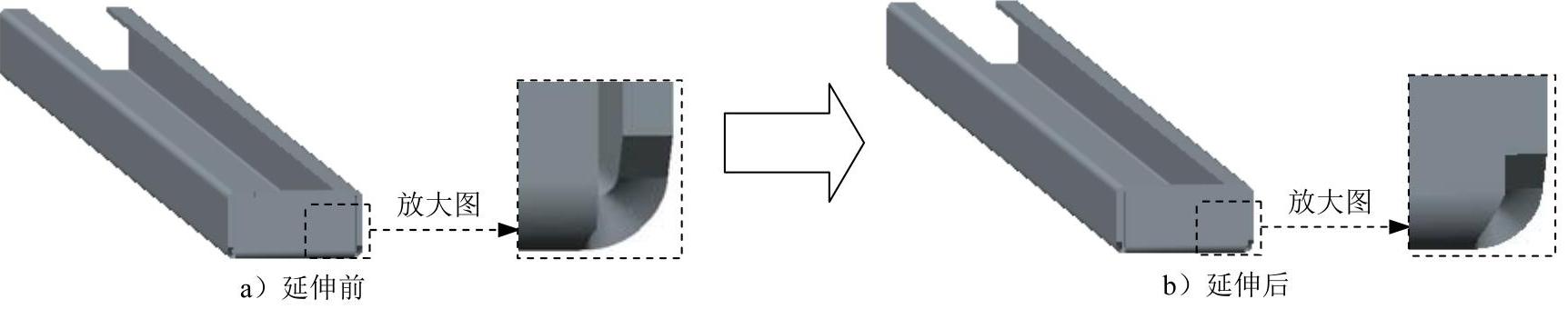

Step5.创建图8.13.131b所示的延伸壁特征1。选取图8.13.132所示的模型边线为要延伸边；单击功能选项卡区域中的按钮；在“延伸”操控板中单击“将壁延伸到参考平面”按钮，选取图8.13.132所示的模型表面为延伸的终止面；单击按钮，完成延伸壁特征1的创建。

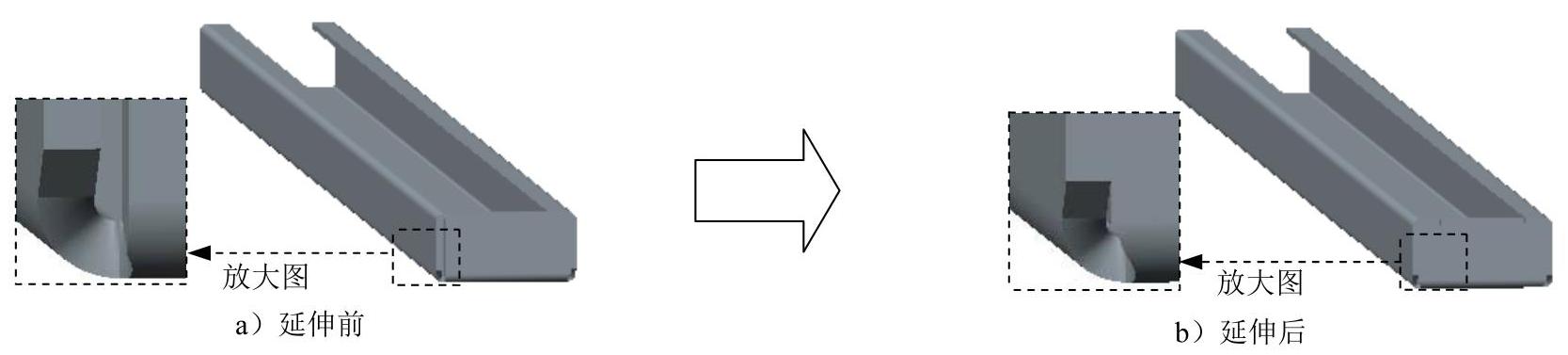

图8.13.131 延伸壁特征1

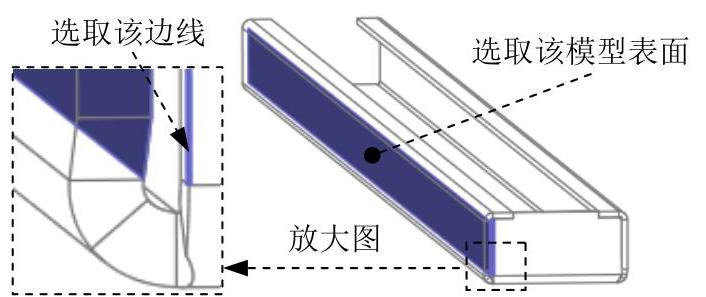

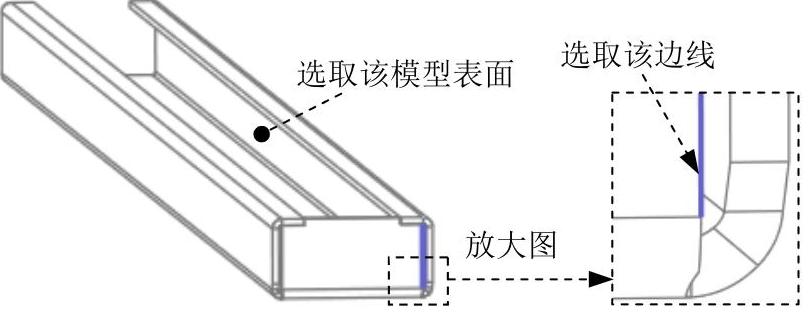

图8.13.132 定义延伸对象

Step6.创建图8.13.133b所示的延伸壁特征2。选取图8.13.134所示的模型边线为要延伸边；单击功能选项卡区域中的按钮；在“延伸”操控板中单击“将壁延伸到参考平面”按钮，选取图8.13.134所示的模型表面为延伸的终止面；单击按钮，完成延伸壁特征2的创建。

图8.13.133 延伸壁特征2(https://www.daowen.com)

图8.13.134 定义延伸对象

Step7.创建图8.13.135所示的镜像特征1。按住Ctrl键，选取Step4、Step5、Step6所创建的特征为镜像源特征；单击功能选项卡区域中的按钮，选取FRONT基准平面为镜像平面；单击按钮，完成镜像特征1的创建。

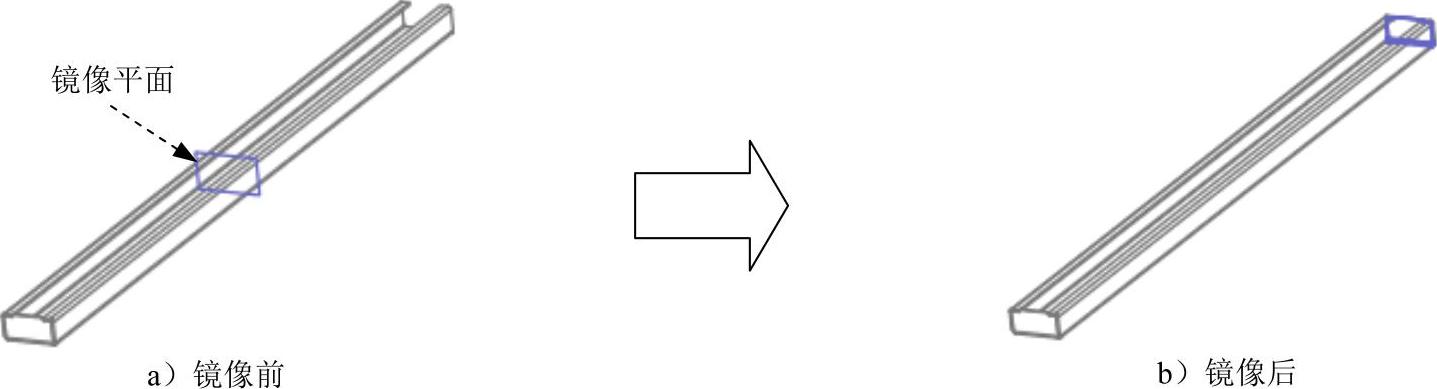

图8.13.135 镜像特征1

Step8.创建图8.13.136b所示的钣金展平特征1。单击功能选项卡区域中的“展平”按钮；采用系统自动选择的参考平面为固定面；单击按钮，完成展平特征1的创建。

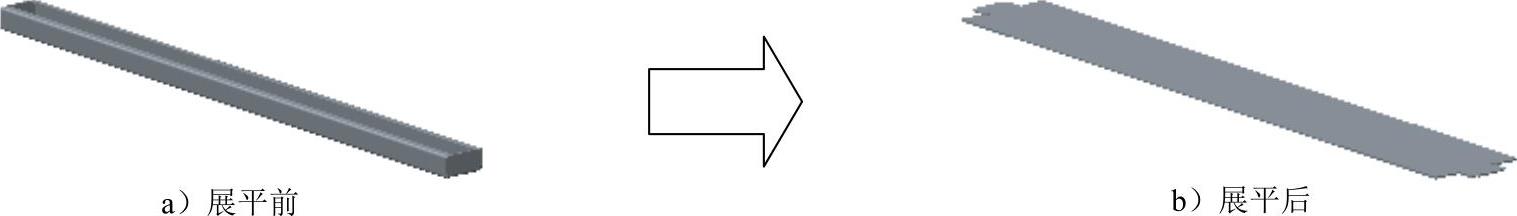

图8.13.136 展平特征1

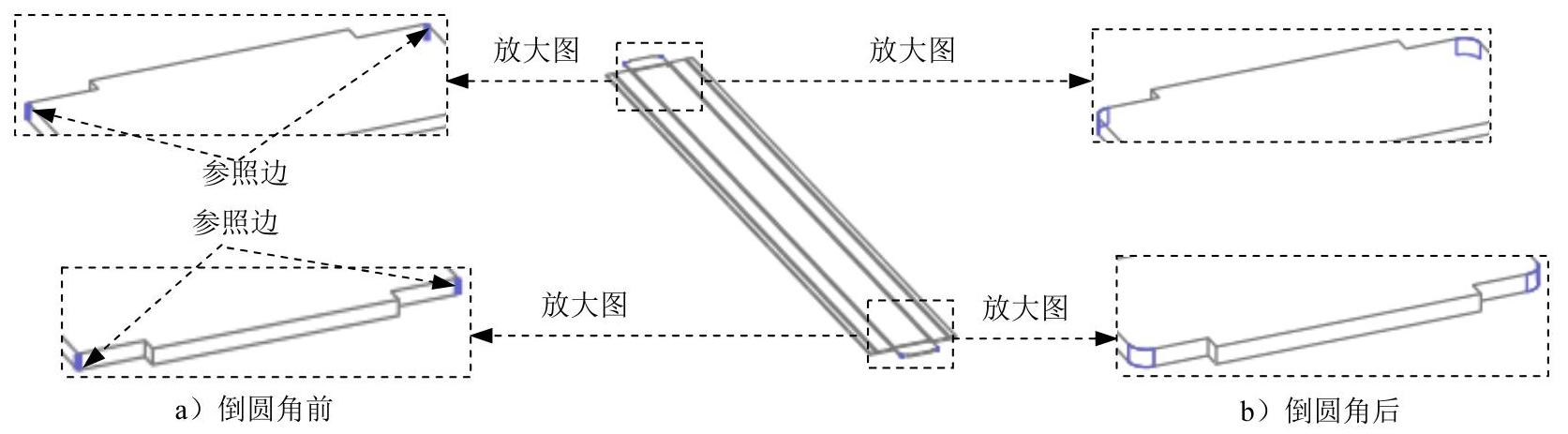

Step9.创建图8.13.137b所示的倒圆角特征1。单击功能选项卡区域中的按钮，选取图8.13.137所示的4条边线为倒圆角的边；在倒圆角半径文本框中输入值1.0。

图8.13.137 倒圆角特征1

Step10.创建图8.13.138b所示的钣金折回特征1。单击功能选项卡区域中的按钮；采用系统自动选择的参考几何平面为固定面；单击按钮，完成折回特征1的创建。

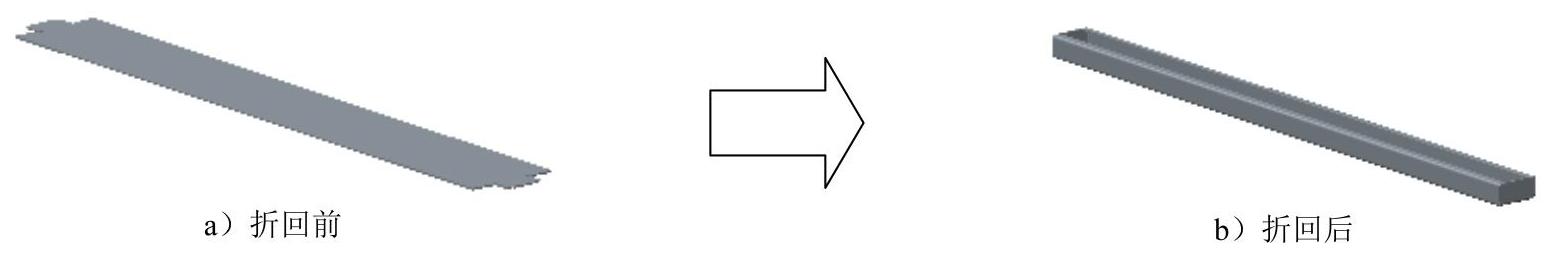

图8.13.138 折回特征1

Step11.创建图8.13.139所示的拉伸特征2。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取RIGHT基准平面为草绘平面，选取TOP基准平面为参考平面，方向为；单击按钮，绘制图8.13.140所示的截面草图；在“拉伸”操控板中定义拉伸类型为，输入深度值100；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征2的创建。

图8.13.139 拉伸特征2

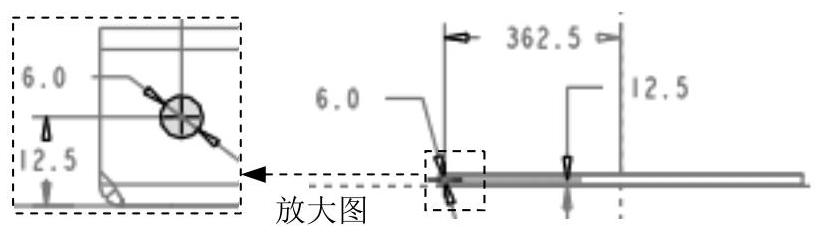

图8.13.140 截面草图

Step12.创建图8.13.141所示的阵列特征1。在模型树中选择“拉伸2”特征后右击，从系统弹出的快捷菜单中选择命令；在“阵列”操控板中选择以“方向”方式控制阵列；选取FRONT基准平面为第一方向阵列参考；单击按钮调整阵列方向，在“阵列”操控板中的阵列数量栏中输入数量值30，尺寸增量值为25.0；在该操控板中单击按钮，完成阵列特征1的创建。

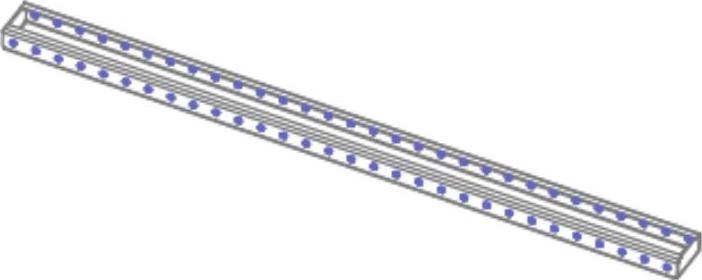

图8.13.141 阵列特征1

Step13.创建图8.13.142所示的拉伸特征3。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取FRONT基准平面为草绘平面，选取TOP基准平面为参考平面，方向为；单击按钮，绘制图8.13.143所示的截面草图；在“拉伸”操控板中定义拉伸类型为，输入深度值900；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征3的创建。

图8.13.142 拉伸特征3

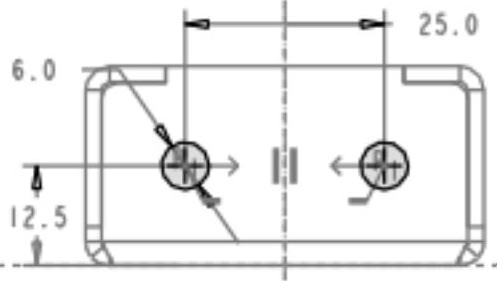

图8.13.143 截面草图

Step14.保存钣金件模型。
