如何制作顶部封板？

下面将进行顶部封板的设计，钣金件模型及模型树如图8.13.186所示。

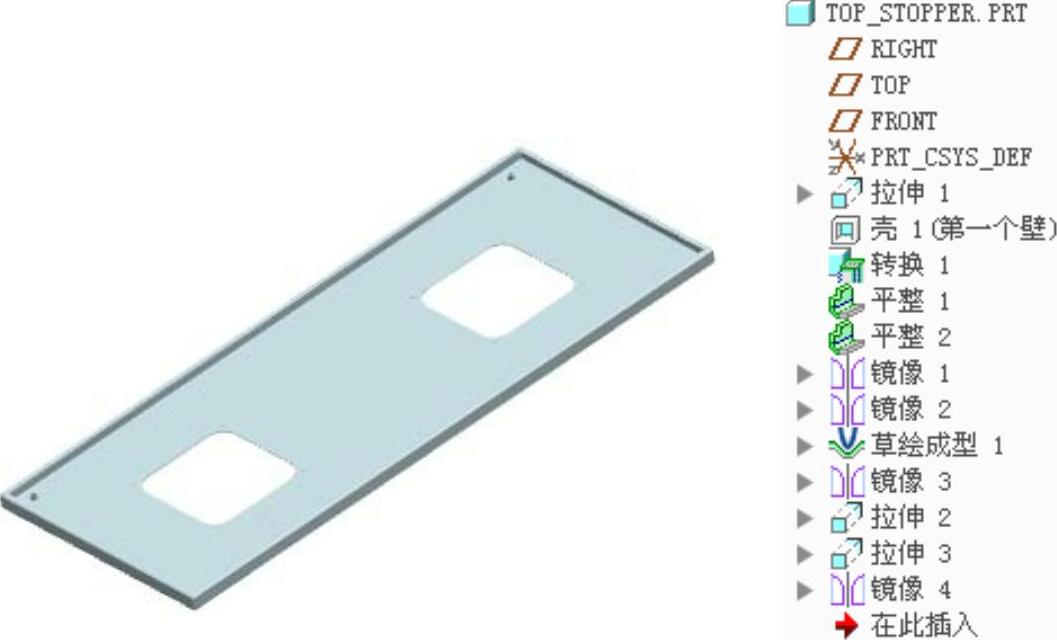

图8.13.186 钣金件模型及模型树

Step1.新建一个实体零件模型，命名为top_stopper。

Step2.创建图8.13.187所示的拉伸特征1。在功能选项卡区域中单击“拉伸”按钮；选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；绘制图8.13.188所示的截面草图；在“拉伸”操控板中定义拉伸类型为，输入深度值17.0；单击按钮，完成拉伸特征1的创建。

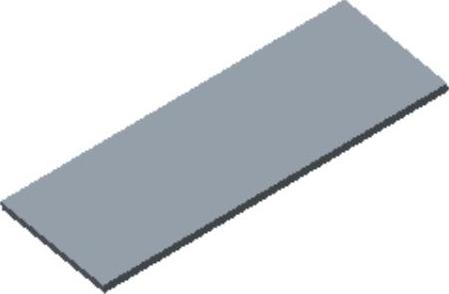

图8.13.187 拉伸特征1

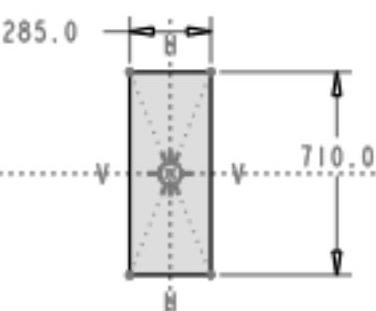

图8.13.188 截面草图

Step3.将零件转换为钣金件，如图8.13.189所示。单击功能选项卡区域中的按钮；在系统弹出的“第一壁”操控板中单击按钮；选取图8.13.190所示的模型表面为壳体的移除面；输入钣金壁厚度值1.2；单击按钮，完成零件转换为钣金件特征的创建。

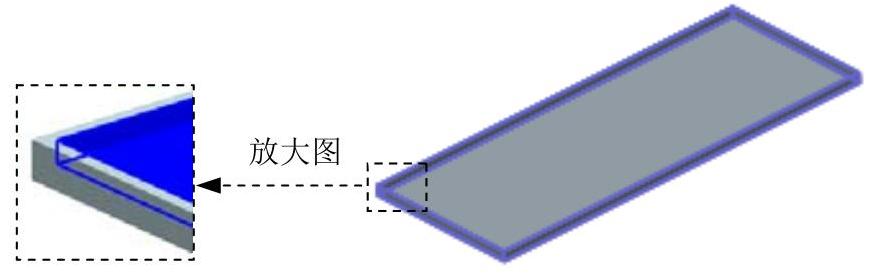

图8.13.189 将零件转换为钣金件

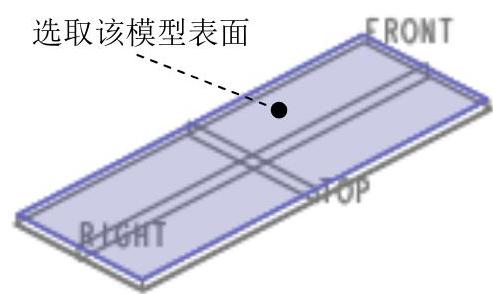

图8.13.190 定义移除面

Step4.创建图8.13.191所示的转换特征1。单击功能选项卡区域中的“转换”按钮；在“转换”操控板中单击“边扯裂”按钮，选取图8.13.192所示的4条拐角边线为要扯裂的边，单击“边扯裂”操控板中的按钮；在“转换”操控板中单击按钮，在其文本框中输入半径值3.0（内侧）；再单击按钮，完成转换特征1的创建。

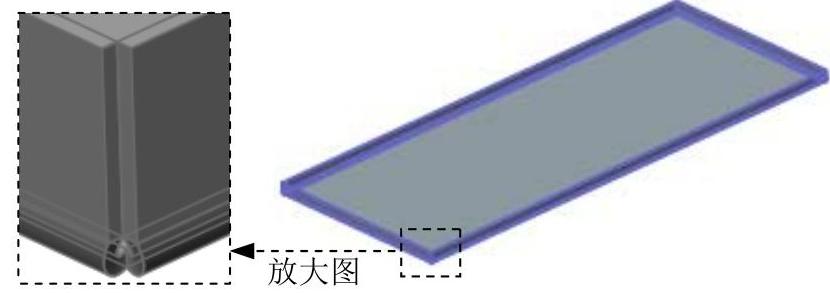

图8.13.191 转换特征1

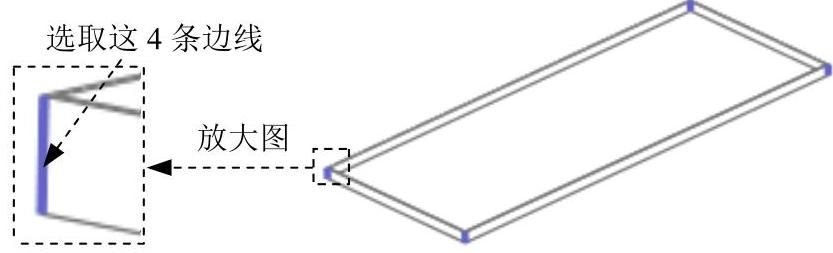

图8.13.192 定义扯裂边线

Step5.创建图8.13.193所示的附加钣金壁平整特征1。单击功能选项卡区域中的“平整”按钮；选取图8.13.194所示的模型边线为附着边；在“平整”操控板中选择形状类型为；在后的文本框中输入角度值90；单击按钮，在系统弹出的界面中单击按钮，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.195所示的截面草图（等腰梯形）；单击按钮；确认按钮被按下，并在其后的文本框中输入折弯半径值3.0，折弯半径所在侧为；单击按钮，完成平整特征1的创建。

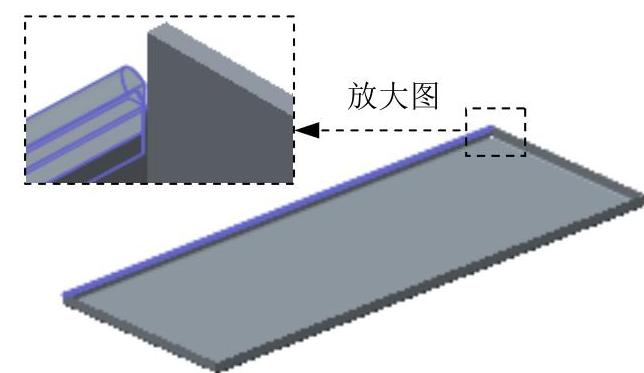

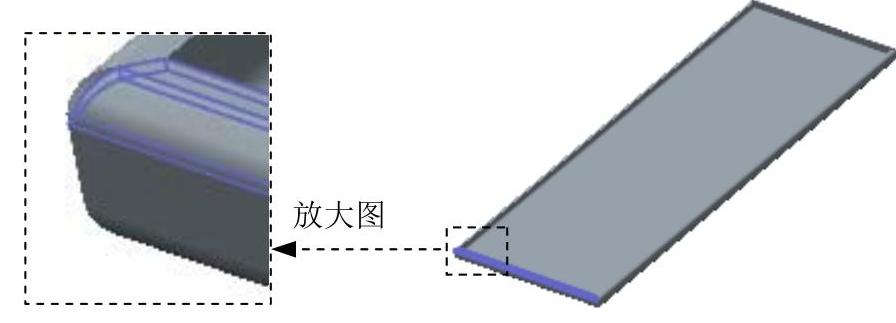

图8.13.193 平整特征1

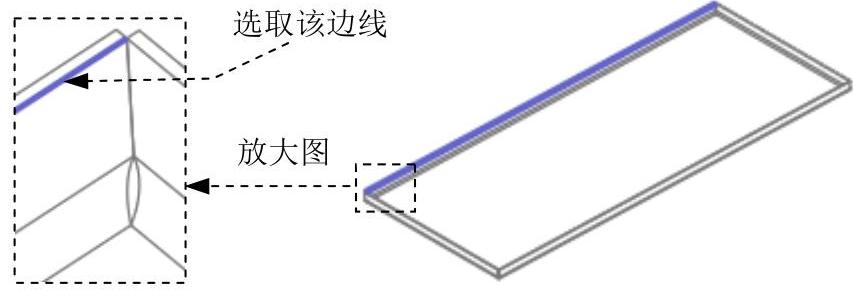

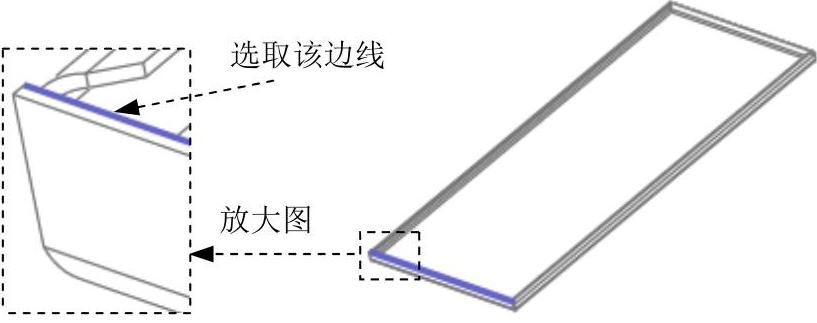

图8.13.194 定义附着边

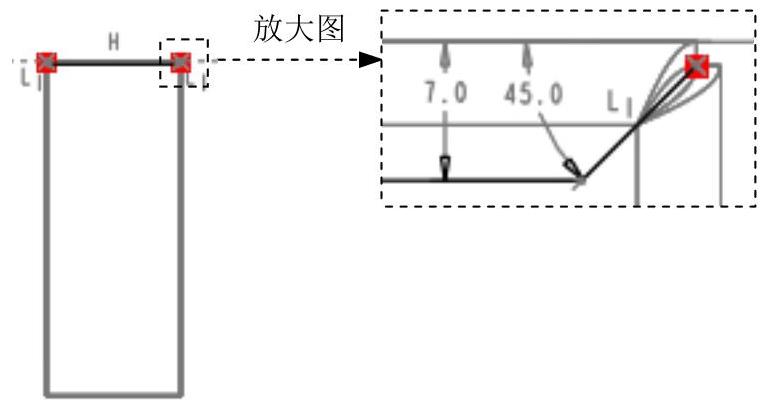

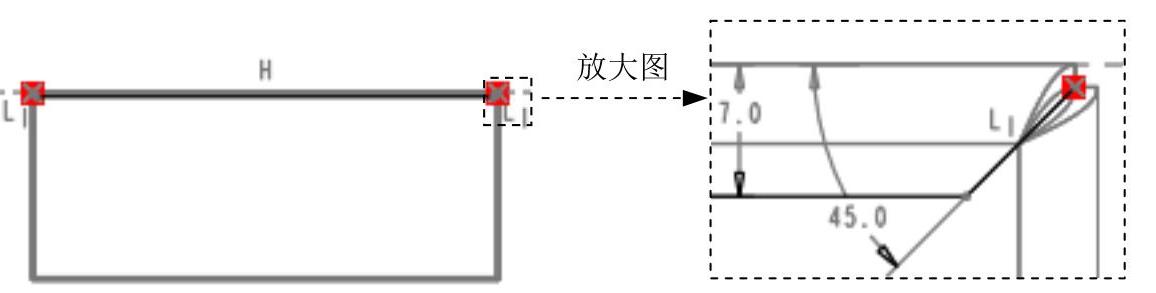

图8.13.195 截面草图

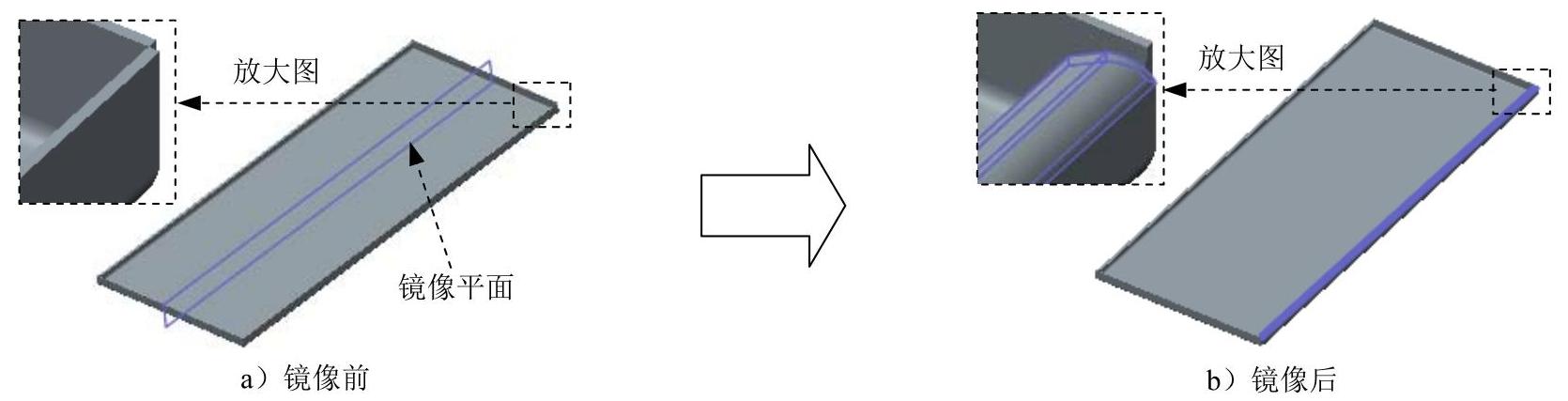

Step6.创建图8.13.196所示的镜像特征1。选取Step5所创建的平整特征1为镜像源特征；单击功能选项卡区域中的按钮，选取RIGHT基准平面为镜像平面；单击按钮，完成镜像特征1的创建。

图8.13.196 镜像特征1

Step7.创建图8.13.197所示的附加钣金壁平整特征2。单击功能选项卡区域中的“平整”按钮；选取图8.13.198所示的模型边线为附着边；在“平整”操控板中选择形状类型为；在后的文本框中输入角度值90.0；单击按钮，在系统弹出的界面中单击按钮，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.199所示的截面草图（等腰梯形）；单击按钮；确认按钮被按下，并在其后的文本框中输入折弯半径值3.0，折弯半径所在侧为；单击按钮，完成平整特征2的创建。

(https://www.daowen.com)

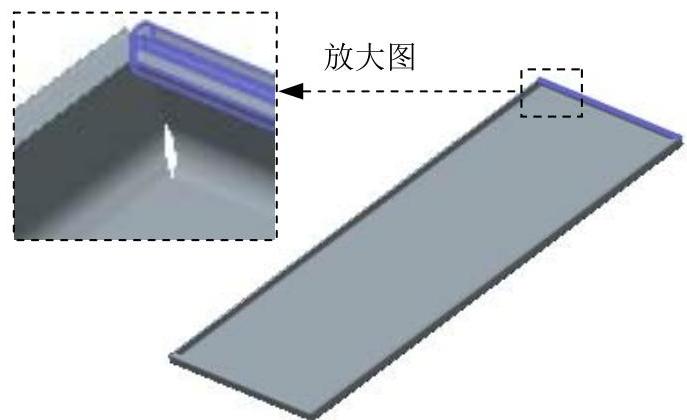

图8.13.197 平整特征2

图8.13.198 定义附着边

Step8.创建图8.13.200所示的镜像特征2。选取Step7所创建的平整特征2为镜像源特征；单击功能选项卡区域中的按钮，选取TOP基准平面为镜像平面；单击按钮，完成镜像特征2的创建。

图8.13.199 截面草图

图8.13.200 镜像特征2

Step9.以冲压方式创建图8.13.201的钣金草绘成形特征1。单击功能选项卡区域节点下的按钮；选取图8.13.201所示的模型表面为草绘平面，选取RIGHT基准平面为参考平面，方向为；绘制图8.13.202所示的截面草图；在文本框中输入深度值5.0；单击按钮，在其界面中取消选中和复选框，并在区域中选中复选框，其他参数采用系统默认设置值；单击按钮，完成草绘成形特征1的创建。

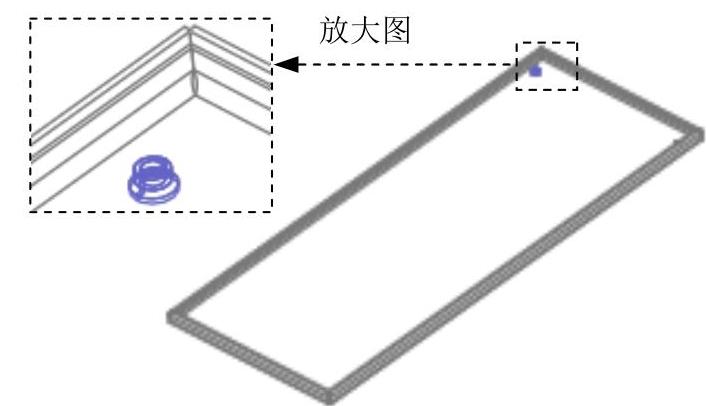

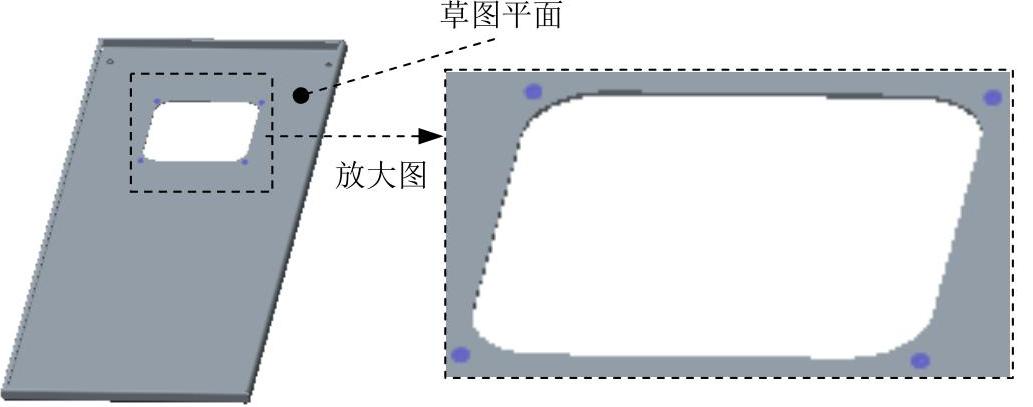

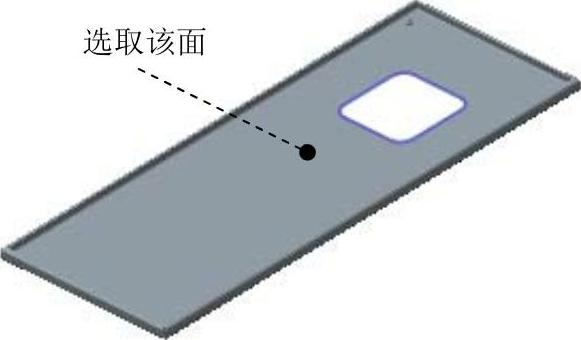

图8.13.201 草绘成形特征1

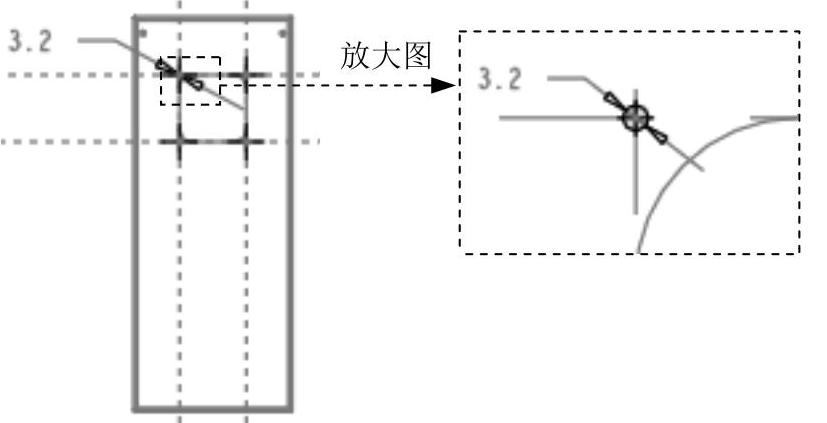

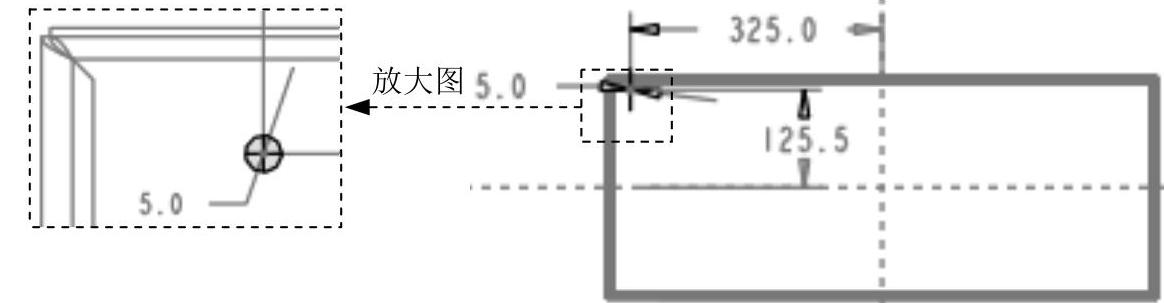

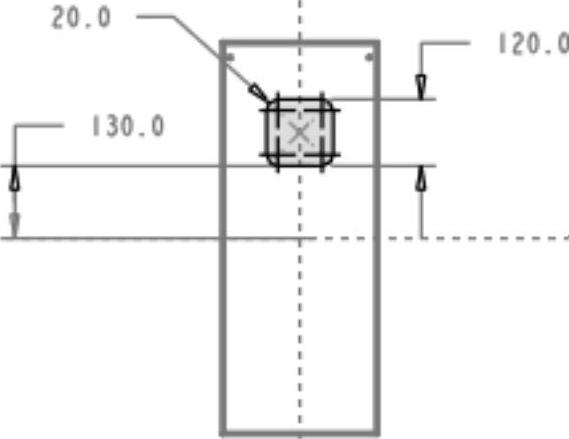

图8.13.202 截面草图

Step10.创建图8.13.203所示的镜像特征3。选取Step9所创建的草绘成形特征1为镜像源特征；单击功能选项卡下的按钮，选取RIGHT基准平面为镜像平面；单击按钮，完成镜像特征3的创建。

Step11.创建图8.13.204所示的拉伸特征2。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取图8.13.204所示的模型表面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.205所示的截面草图；在“拉伸”操控板中定义拉伸类型为；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征2的创建。

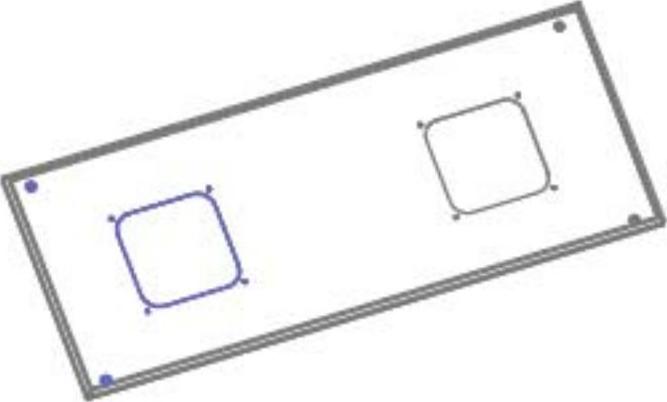

图8.13.203 镜像特征3

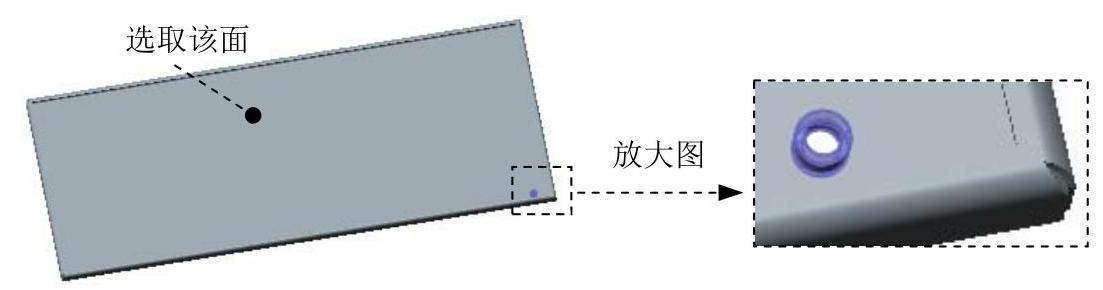

图8.13.204 拉伸特征2

Step12.创建图8.13.206所示的拉伸特征3。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取图8.13.206所示的模型表面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.207所示的截面草图；在“拉伸”操控板中定义拉伸类型为；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征3的创建。

图8.13.205 截面草图

图8.13.206 拉伸特征3

Step13.创建图8.13.208所示的镜像特征4。选取Step9~Step12所创建的特征为镜像源特征；单击功能选项卡区域中的按钮，选取TOP基准平面为镜像平面；单击按钮，完成镜像特征4的创建。

图8.13.207 截面草图

图8.13.208 镜像特征4

Step14.保存钣金件模型。
