BB-B型摆线齿轮液压泵是一种容积式内啮合齿轮液压泵，其内齿轮（即外转子）为圆弧齿形，外齿轮（即内转子）为短幅外摆线的等距线。其适用于工作压力为2.45MPa以下的液压系统。
由于该泵结构简单，噪声低，输油平稳，自吸性能好，具有良好的高转速特性，因而在低压液压系统中被广泛采用，可作为动力液压泵或润滑油泵和冷却泵。

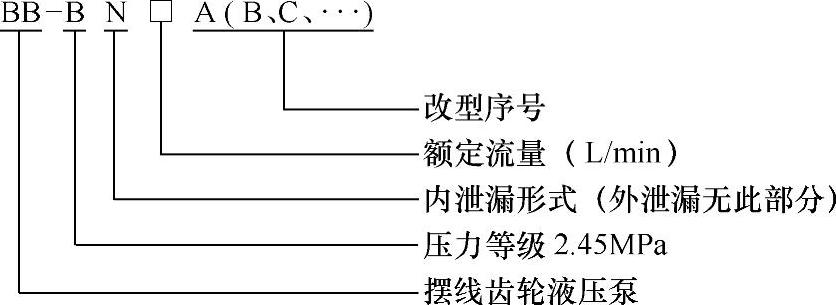

（1）型号
（2）工作原理与结构
如图14-61所示，BB型摆线齿轮液压泵的主要工作元件是一对内啮合的摆线齿轮（即内、外转子），其中内转子为主动轮，外转子为从动轮。内外转子把容积式分隔为几个封闭的包液室，在啮合过程中，包液腔的容积不断发生变化，当包液腔由小逐渐变大时，形成局部真空，在大气压作用下，油液经吸油管道进入液压泵吸油腔，填满包液腔。当包液腔达到最大容积位置后，由大逐渐变小时，油液被挤压形成油压，并被带到压油腔，完成了泵油过程。

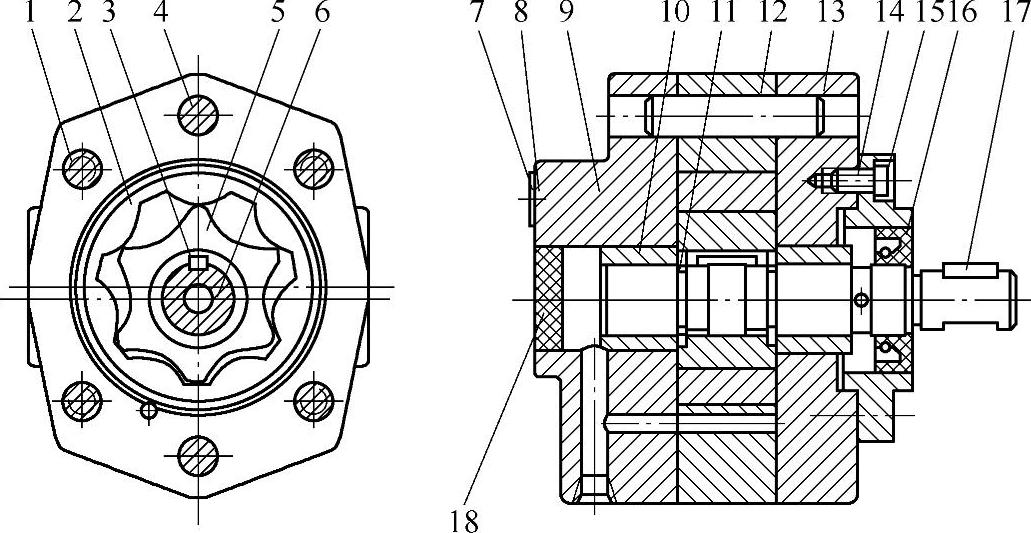

图14-61 液压泵的结构
1、14—螺钉 2—外转子 3、17—平键 4—圆柱销 5—内转子 6—转子轴 7—铆钉 8—标牌 9—后盖 10—轴承 11—挡圈 12—泵体 13—前盖 15—法兰 16—密环圈 18—压盖
（3）技术参数和外形尺寸
技术参数见表14-74，外形尺寸见表14-75。
摆线齿轮液压泵电动机组外形尺寸见表14-76。

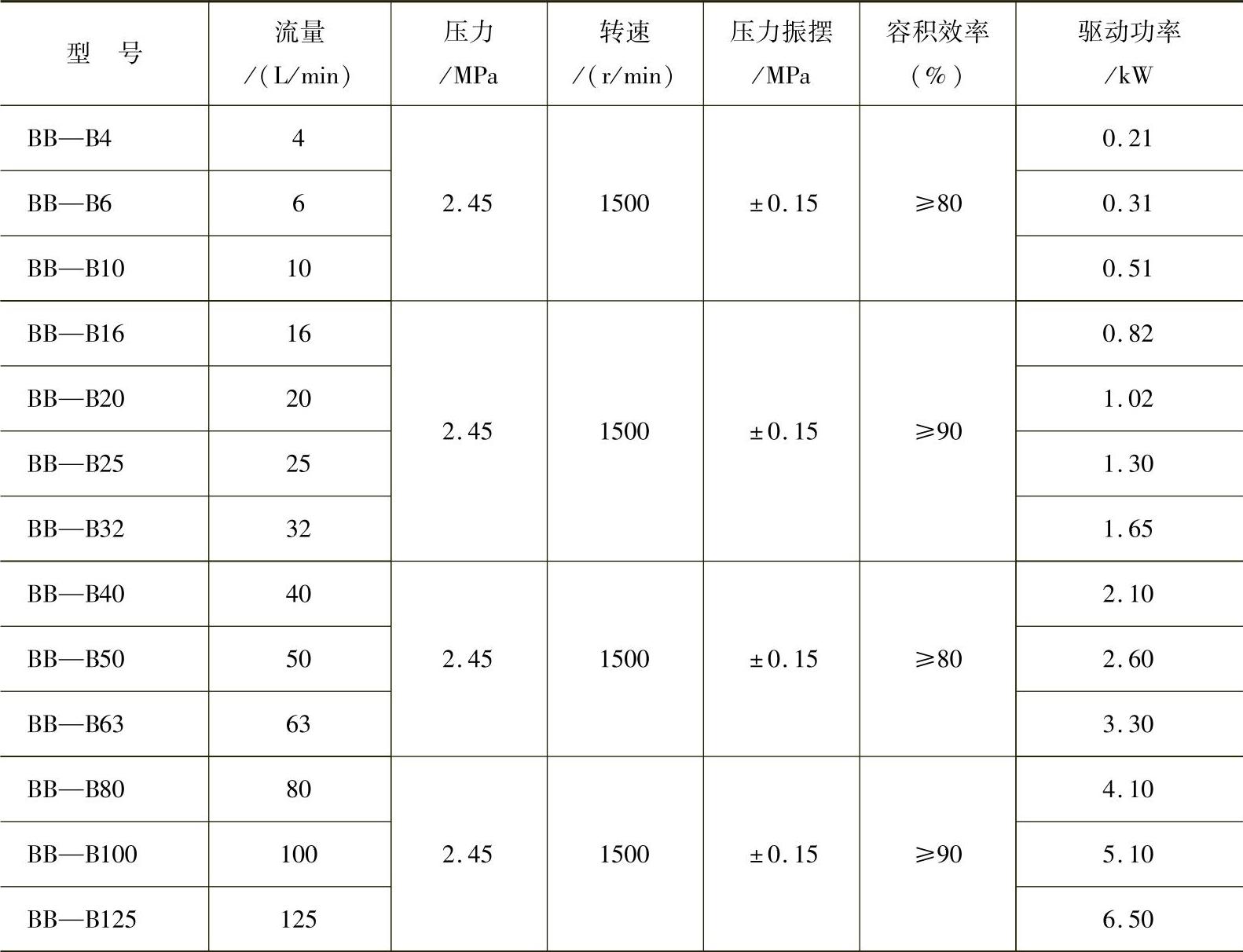

表14-74 BB-B型摆线齿轮泵技术参数

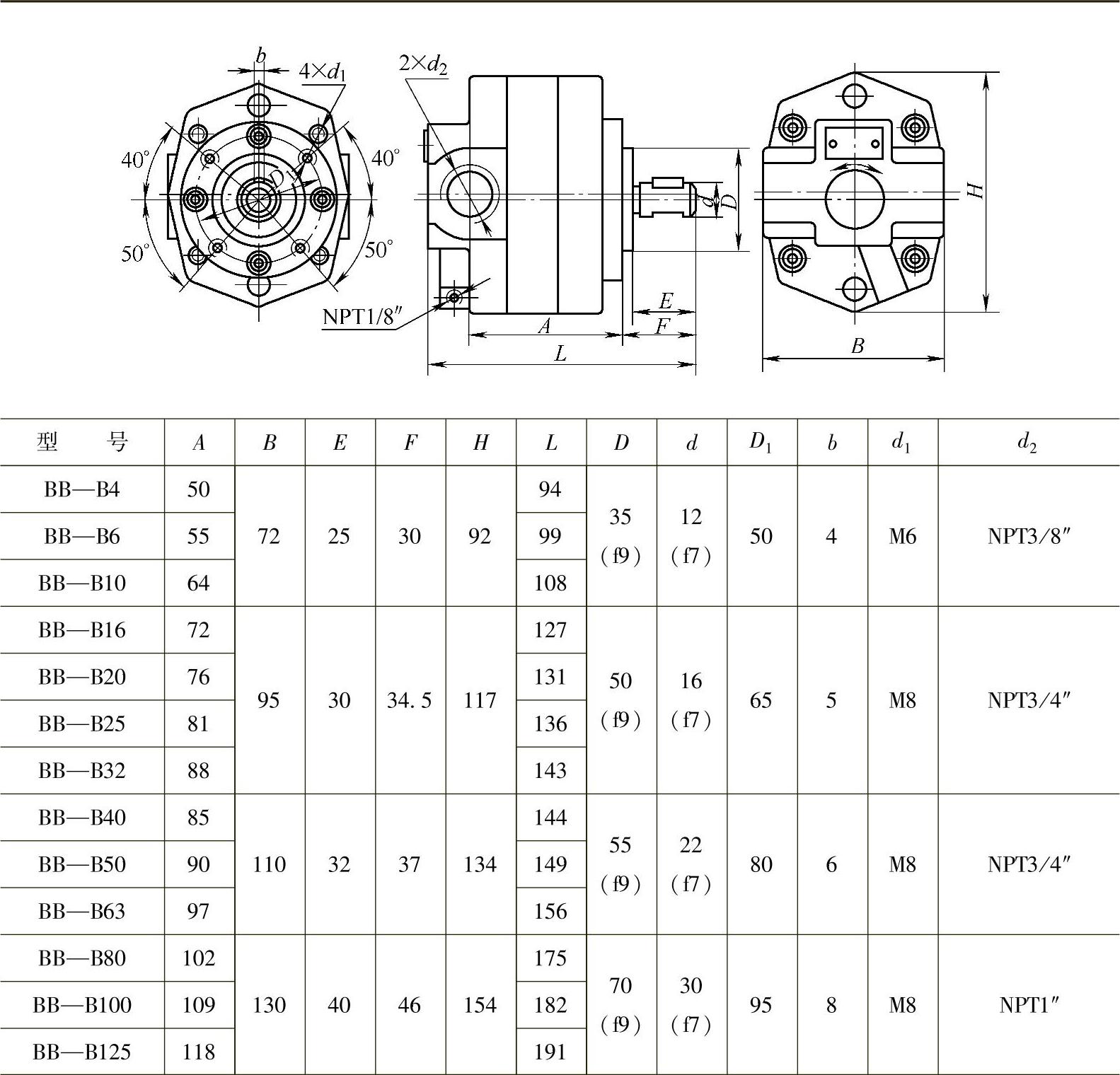

表14-75 BB—B型摆线齿轮泵外形尺寸 （单位：mm）

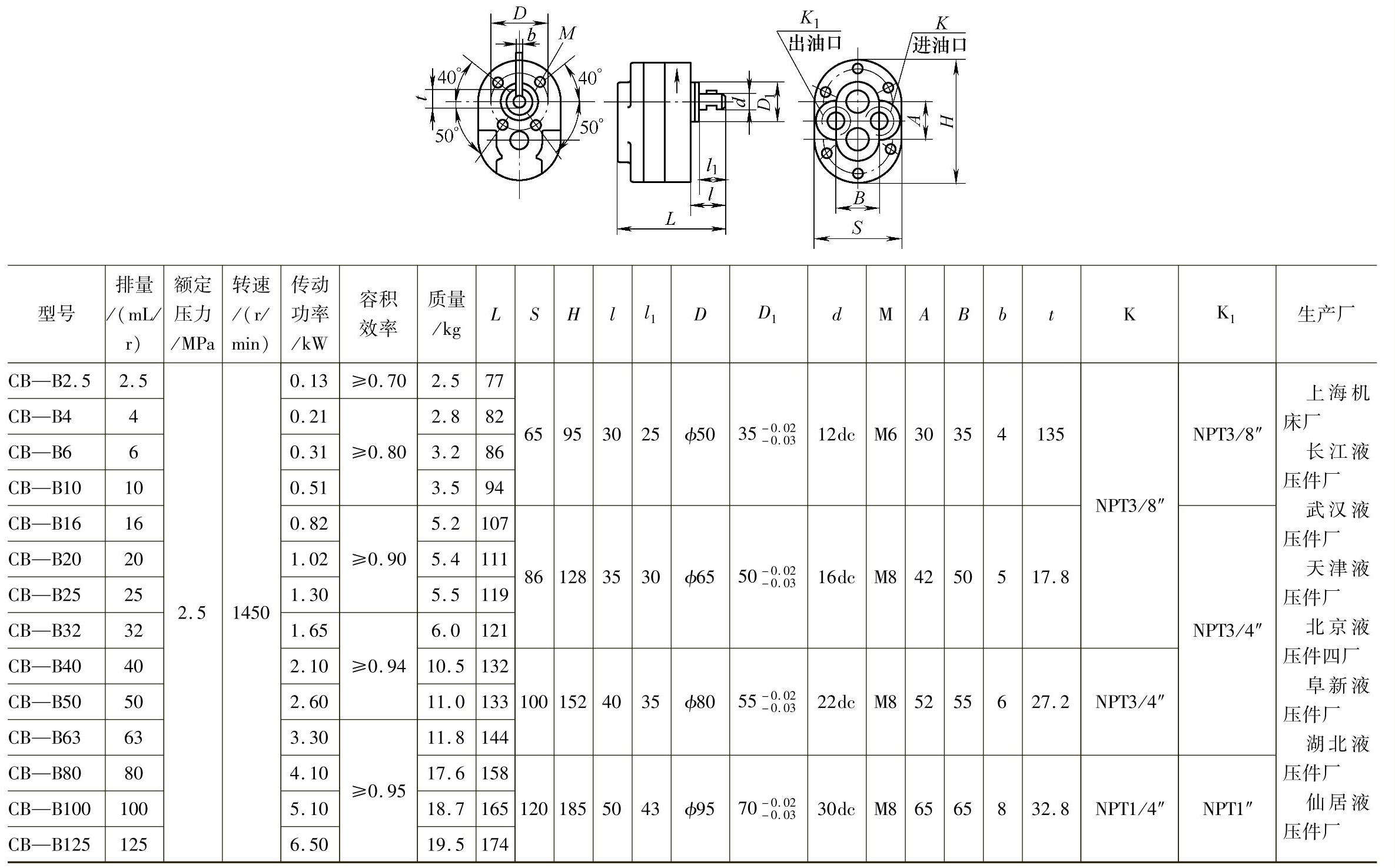

表14-76 摆线齿轮液压泵电动机组外形尺寸 （单位：mm）(https://www.daowen.com)
（续）
（4）液压泵的使用
1）本液压泵适用于低压液压传动，用于输送粘度为1°～8°E的矿物油，油温为10～50℃的油液中工作，转速为1500r/min。
2）液压泵应尽量接近油箱，吸油高度一般不大于500mm。
3）液压泵应牢固地加以固定，不得有松动现象，以免发生振动。
4）为保持液压泵的正常运行，保证其使用寿命，传动应采用弹性联轴器，液压泵的同轴度<0.2mm。
5）为保证液压泵长期使用，其所抽送油液必须清洁，不应有任何腐蚀性物质和机械杂质，液压泵吸入口处应设置过滤器。
6）液压泵使用时，应按后盖的箭头所示方向旋转，逆转会影响泵的工作性能。
7）液压泵后盖下端NPT1/8″管牙口为液压泵泄漏油外排口，使用时应保持畅通，不得堵死。
8）如用户有特殊要求，液压泵改为内泄漏形式时，上述7）不适用，应将NPT1/8″管牙口用油塞堵死，否则将影响液压泵的正常工作。
（5）液压泵常见故障及其对策
1）使用时若发现不吸或油量不足，则应检查液压泵旋转方向是否正确，滤油器和管道是否被堵，接头是否扳紧，吸油高度太大等。
2）使用时若液压泵不能调压时，则应检查溢流阀是否失灵，液压泵泄漏是否严重，液压系统是否封闭，压力表是否损坏等。
3）使用时若发现异常的噪声，则应检查吸油口是否被堵，接头各接合面是否漏气，联轴器的不同轴度是否过大或有外来的振动，油液粘度是否太大，是否有吸不上油等现象。
