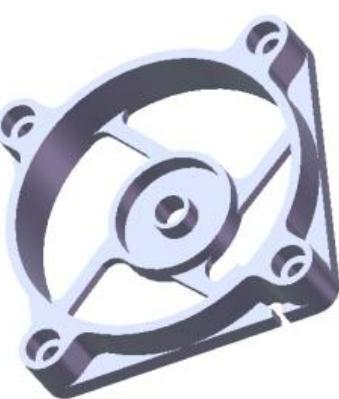

CPU底座零件模型如图28.34所示。

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

图28.34 零件模型

Step2.创建图28.35所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图28.36所示的横断面草图，选择下拉菜单命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；在区域的下拉列表中选择选项，输入深度值4.0；单击对话框中的按钮，完成凸台-拉伸1的创建。

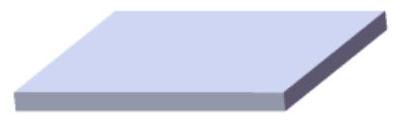

图28.35 凸台-拉伸1

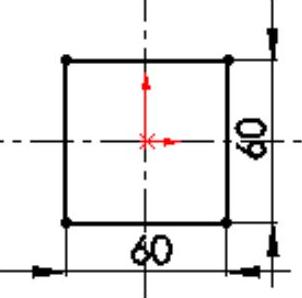

图28.36 横断面草图

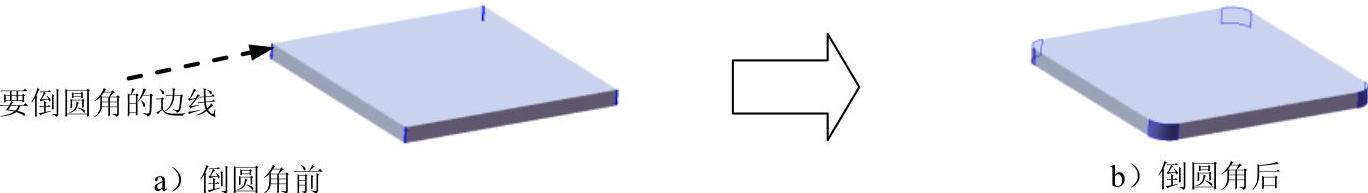

Step3.创建图28.37b所示的圆角1。选择下拉菜单命令，系统弹出“圆角”对话框；采用系统默认的圆角类型；选取图28.37a所示的四条边线为要倒圆角的对象；在对话框中输入半径值5；单击“圆角”对话框中的按钮，完成圆角1的创建。

图28.37 圆角1

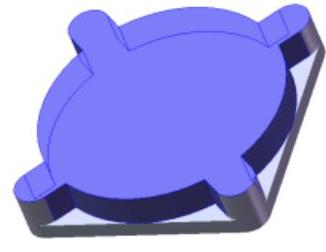

Step4.创建图28.38所示的零件特征——凸台-拉伸2。选择下拉菜单命令；选取图28.39所示的模型表面作为草图基准面，绘制图28.40所示的横断面草图；在区域的下拉列表中选择选项，输入深度值8.0；单击按钮，完成凸台-拉伸2的创建。

图28.38 凸台-拉伸2

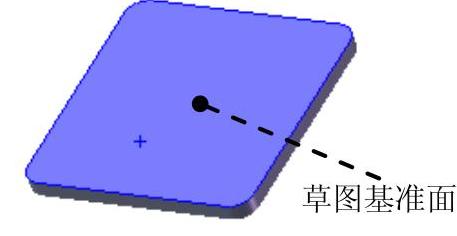

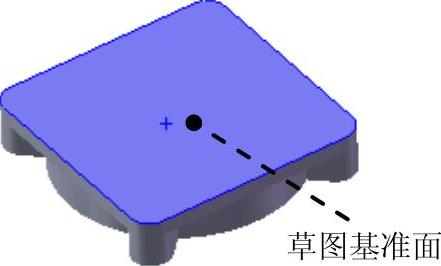

图28.39 选取草图基准面

图28.40 横断面草图

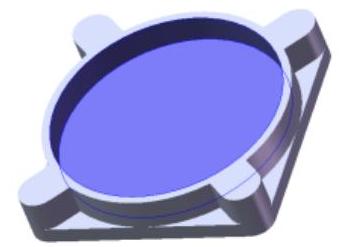

Step5.创建图28.41所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取图28.42所示的模型表面为草图基准面，在草绘环境中绘制图28.43所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；采用系统默认的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项，输入深度值7.0；单击对话框中的按钮，完成切除-拉伸1的创建。

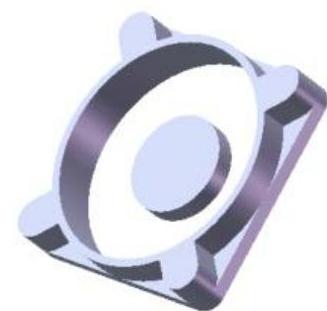

图28.41 切除-拉伸1

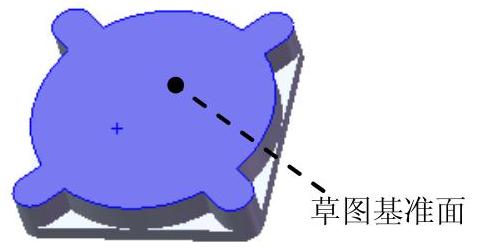

图28.42 草图基准面

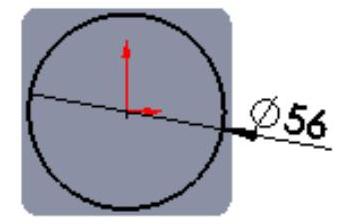

图28.43 横断面草图

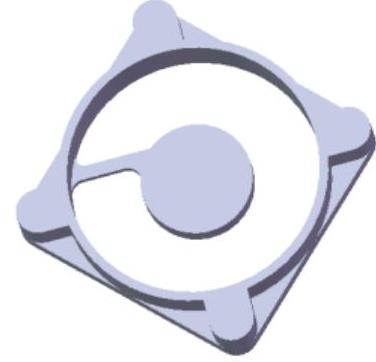

Step6.创建图28.44所示的零件特征——切除-拉伸2。选择下拉菜单命令；选取图28.45所示的模型表面作为草图基准面，绘制图28.46所示的横断面草图；采用系统默认的切除深度方向；在区域的下拉列表中选择选项；单击按钮，完成切除-拉伸2的创建。

图28.44 切除-拉伸2

图28.45 草图基准面

图28.46 横断面草图

Step7.创建图28.47所示的零件基础特征——凸台-拉伸3。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图28.48所示的横断面草图，选择下拉菜单命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；在区域的下拉列表中选择选项，输入深度值2.0。

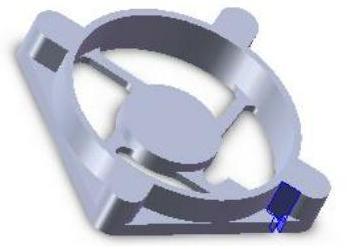

图28.47 凸台-拉伸3

图28.48 横断面草图

说明：读者在绘制图28.48所示的横断面草图时，若方位与此图不同，可通过“正视于”命令进行绘制。

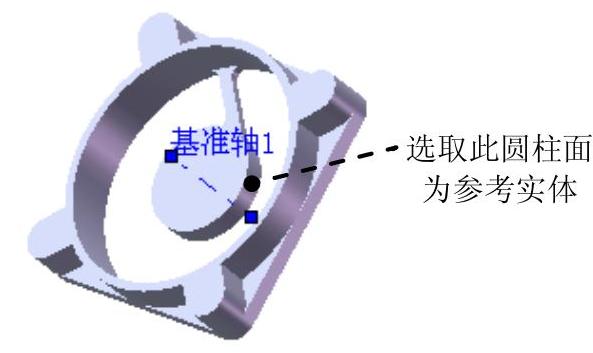

Step8.创建图28.49所示的基准轴1。选择下拉菜单命令，系统弹出“基准轴”对话框；在“基准轴”对话框的区域中单击按钮；选取图28.49所示的圆柱面为基准轴的参考实体；单击对话框中的按钮，完成基准轴1的创建。

Step9.创建图28.50b所示的阵列（圆周）1。选择下拉菜单命令，系统弹出“圆周阵列”对话框；在设计树中选取凸台-拉伸3作为阵列的源特征；选取基准轴1为阵列轴，在区域按钮后的文本框中输入数值90.0，在（实例数）文本框中输入数值4；单击对话框中的按钮，完成阵列（圆周）1的创建。

图28.49 基准轴1

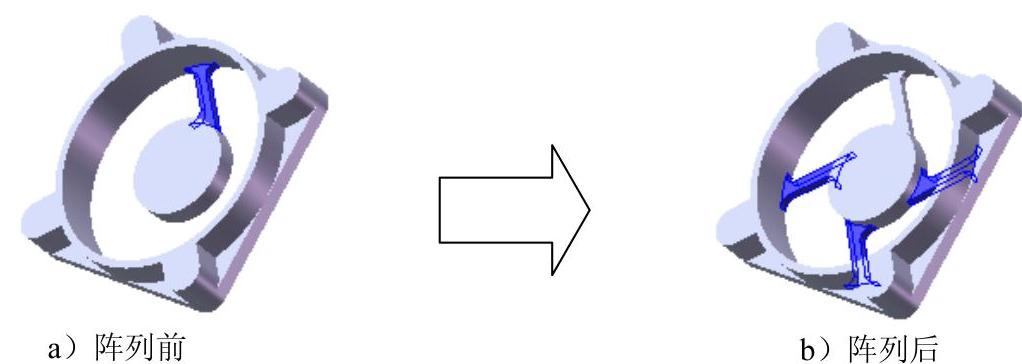

图28.50 阵列（圆周）1

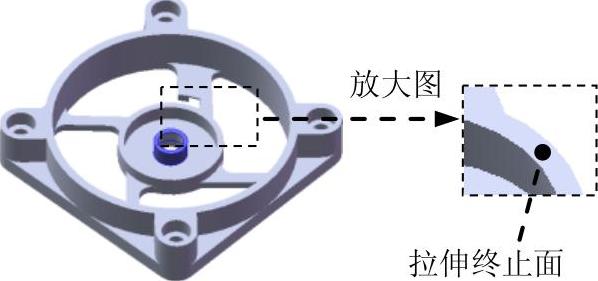

Step10.创建图28.51所示的零件特征——凸台-拉伸4。选择下拉菜单命令；选取图28.52所示的模型表面为草图基准面，在草绘环境中绘制图28.53所示的横断面草图，选择下拉菜单命令，退出草绘环境；在对话框区域的下拉列表中选择选项，选择图28.51所示的面为拉伸终止面；单击按钮，完成凸台-拉伸4的创建。

图28.51 凸台-拉伸4

图28.52 草图基准面

图28.53 横断面草图

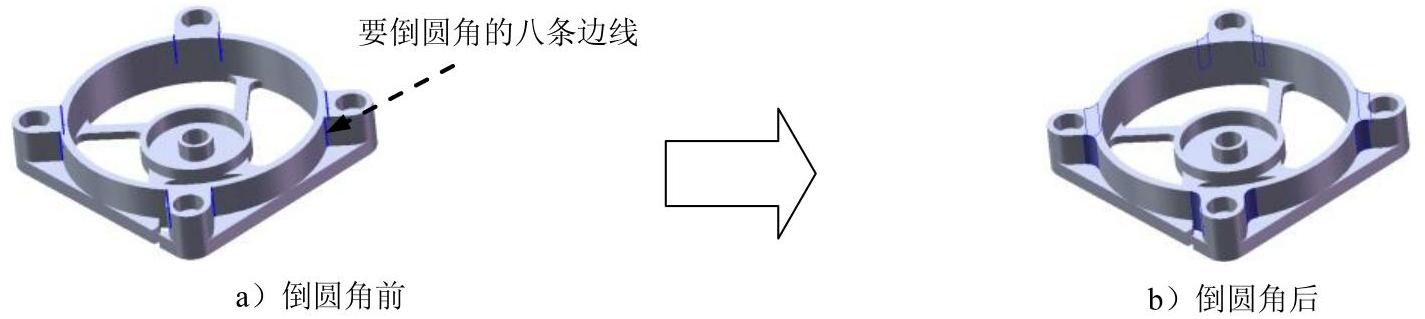

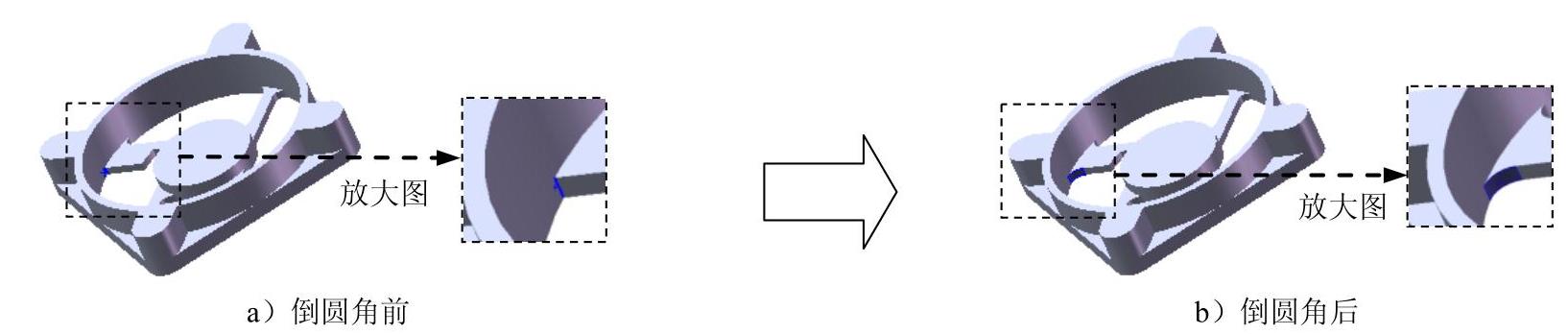

Step11.创建图28.54b所示的圆角2。选择下拉菜单命令，系统弹出“圆角”对话框；采用系统默认的圆角类型；选取图28.54a所示的边线为要倒圆角的对象，圆角半径值为3.0；单击“圆角”对话框中的按钮，完成圆角2的创建。

图28.54 圆角2

Step12.创建图28.55所示的零件特征——切除-拉伸3。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图28.56所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；单击区域中的按钮，采用与系统默认相反的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项，输入深度值1.5；单击对话框中的按钮，完成切除-拉伸3的创建。

图28.55 切除-拉伸3

图28.56 横断面草图(www.daowen.com)

Step13.创建图28.57所示的零件特征——切除-拉伸4。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图28.58所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；单击区域中的按钮，采用与系统默认相反的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项；单击对话框中的按钮，完成切除-拉伸4的创建。

图28.57 切除-拉伸4

图28.58 横断面草图

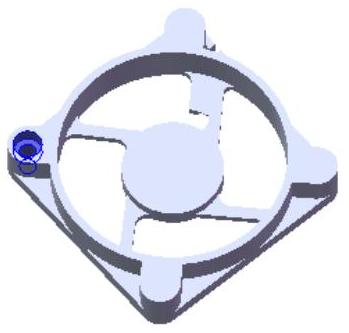

Step14.创建图28.59所示的零件特征——异形孔向导1。选择下拉菜单命令，系统弹出“孔规格”对话框；在“孔规格”对话框中选择选项卡，系统弹出“孔位置”对话框，选择图28.60所示的表面为定位孔的表面，在单击处将出现孔的预览，单击“类型”特征来定义孔的规格和大小；在“孔位置”对话框中选择选项卡，选择孔“类型”为（柱孔），标准为，类型为，大小为1/4，配合为，在“孔规格”对话框的下拉列表中选择选项，在区域的文本框中输入数值0.15，在文本框中输入数值0.28，在文本框中输入数值0.15；单击“孔规格”对话框中的按钮；在该特征节点下右击，在弹出的快捷菜单中单击“编辑草图”按钮，建立图28.61所示的点约束，完成异形孔向导1的创建。

图28.59 异形孔向导1

图28.60 孔的放置面

图28.61 定义孔的位置

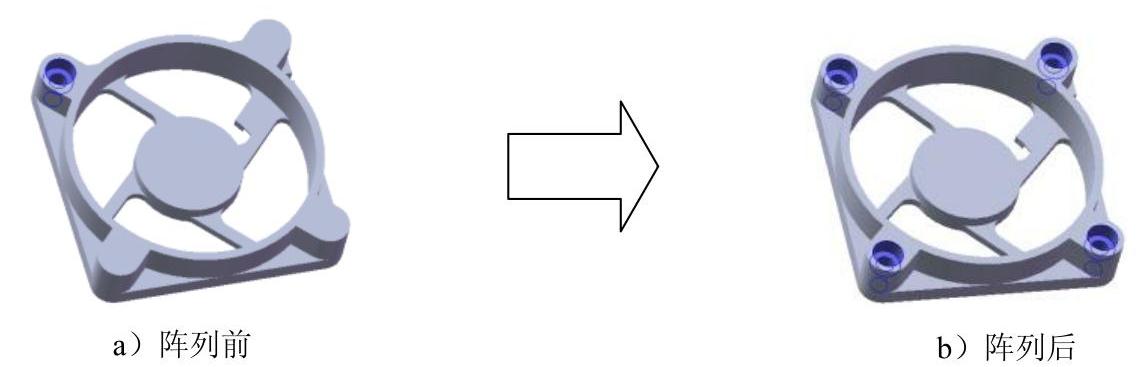

Step15.创建图28.62b所示的阵列（圆周）2。选择下拉菜单命令，系统弹出“圆周阵列”对话框；在设计树中选取异形孔向导1作为阵列的源特征；选取基准轴1为阵列轴，在区域按钮后的文本框中输入数值90.0，在（实例数）文本框中输入数值4；单击对话框中的按钮，完成阵列（圆周）2的创建。

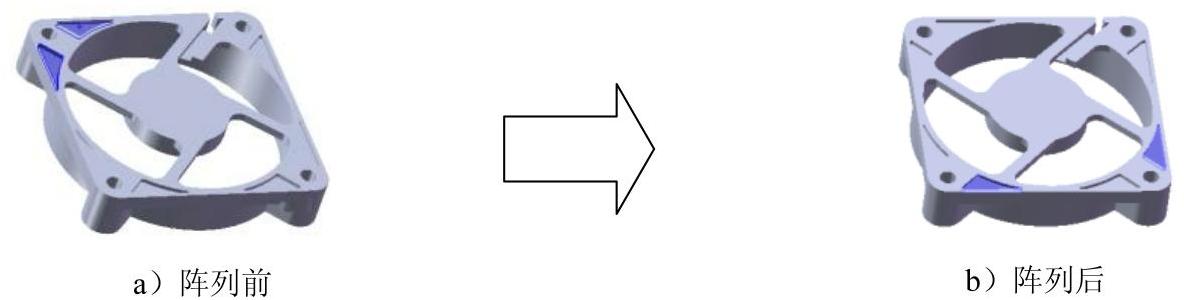

图28.62 阵列（圆周）2

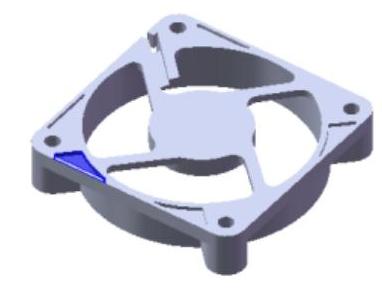

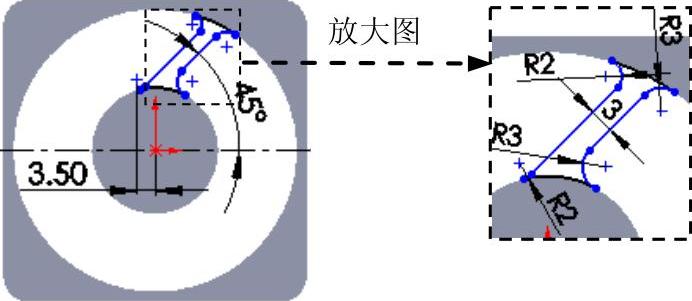

Step16.创建图28.63所示的零件特征——切除-拉伸5。选择下拉菜单命令；选取图28.64所示的表面为草图基准面，在草绘环境中绘制图28.65所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；采用系统默认的切除深度方向；在“切除-拉伸”对话框区域的下拉列表中选择选项，输入深度值1.0；单击对话框中的按钮，完成切除-拉伸5的创建。

图28.63 切除-拉伸5

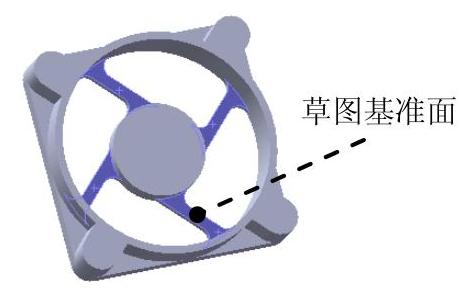

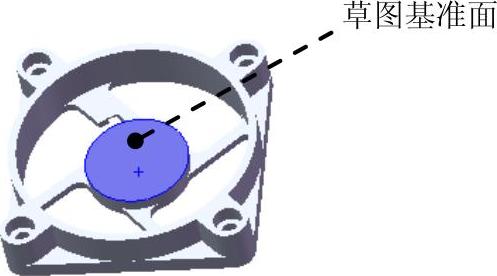

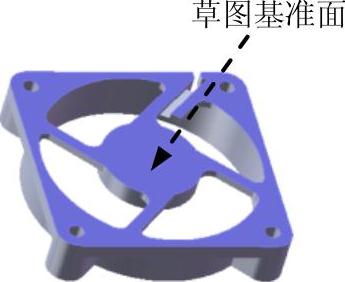

图28.64 草图基准面

图28.65 横断面草图

Step17.创建图28.66所示的阵列（圆周）3。选择下拉菜单命令，系统弹出“圆周阵列”对话框；在设计树中选取切除-拉伸5作为阵列的源特征；选取基准轴1为阵列轴，在区域按钮后的文本框中输入数值90，在（实例数）文本框中输入数值4；单击对话框中的按钮，完成阵列（圆周）3的创建。

图28.66 阵列（圆周）3

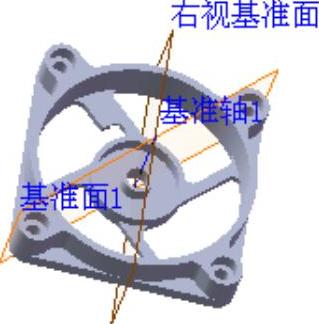

Step18.创建图28.67所示的基准面1。选择下拉菜单命令（注：具体参数和操作参见随书光盘）。

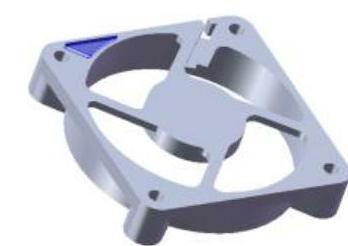

Step19.创建图28.68所示的镜像1。选择下拉菜单命令；选取基准面1为镜像基准面；选择切除-拉伸5作为镜像1的对象；单击对话框中的按钮，完成镜像1的创建。

图28.67 基准面1

图28.68 镜像1

Step20.创建图28.69所示的阵列（圆周）4。选择下拉菜单命令，系统弹出“圆周阵列”对话框；在设计树中选取镜像1为阵列的源特征；选取基准轴1为阵列轴，在区域按钮后的文本框中输入数值90.0，在（实例数）文本框中输入数值3，并单击“反转方向”按钮；单击对话框中的按钮，完成阵列（圆周）4的创建。

图28.69 阵列（圆周）4

Step21.创建图28.70所示的零件特征——切除-拉伸6。选择下拉菜单命令；选取图28.71所示的表面为草图基准面，在草绘环境下绘制图28.72所示的横断面草图；采取系统默认的切除方向，采用系统默认的深度方向，在“切除-拉伸”对话框区域的下拉列表中选取选项，输入深度值4.0；单击对话框中的按钮，完成切除-拉伸6的创建。

图28.70 切除-拉伸6

图28.71 草图基准面

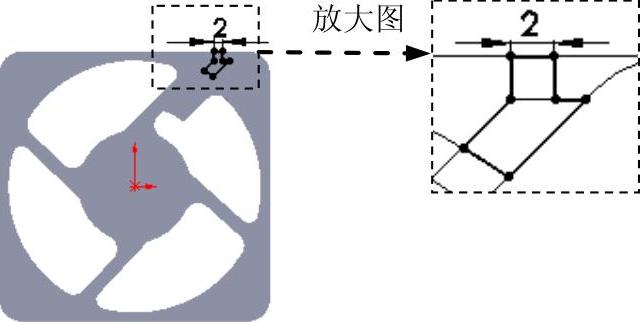

图28.72 横断面草图

Step22.创建图28.73所示的零件特征——切除-拉伸7。选择下拉菜单命令；选取前视基准面作为草图基准面，绘制图28.74所示的横断面草图；单击“切除-拉伸”对话框中的按钮；在区域的下拉列表中选择选项；单击对话框中的按钮，完成切除-拉伸7创建。

图28.73 切除-拉伸7

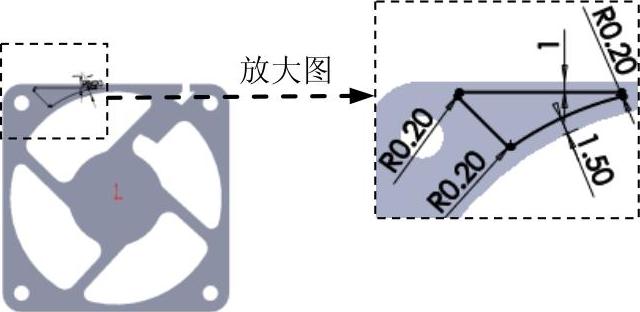

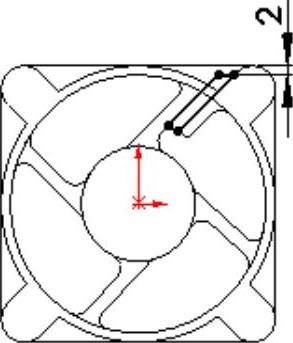

图28.74 横断面草图

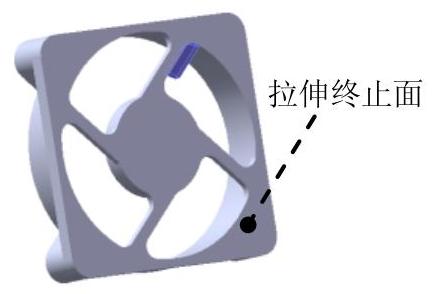

Step23.创建图28.75所示的零件基础特征——凸台-拉伸5。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图28.76所示的横断面草图；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，选取图28.75所示的表面为拉伸终止面；单击按钮，完成凸台-拉伸5的创建。

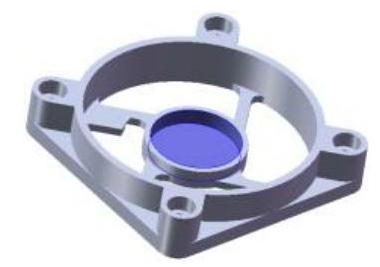

图28.75 凸台-拉伸5

图28.76 横断面草图

Step24.创建图28.77b所示的圆角3。选择下拉菜单命令；采用系统默认的圆角类型；选择图28.77a所示的边线为要倒圆角的对象；输入圆角半径值0.50；单击对话框中的按钮，完成圆角3的创建。

图28.77 圆角3

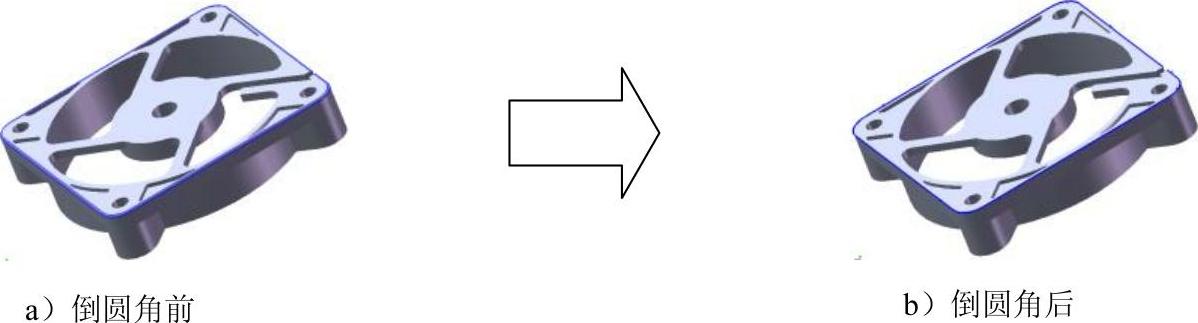

Step25.创建图28.78b所示的圆角4。选择下拉菜单命令；采用系统默认的圆角类型；选择图28.78a所示的边线为要倒圆角的对象；输入圆角半径值3.0；单击对话框中的按钮，完成圆角4的创建。

图28.78 圆角4

Step26.至此，零件模型创建完毕。选择下拉菜单命令，将模型命名为base，即可保存模型。
