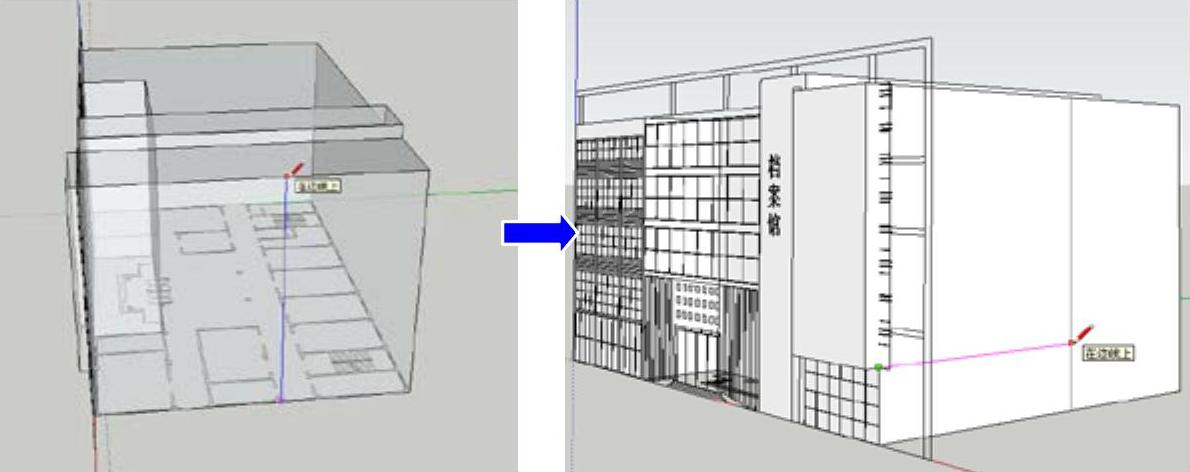

在完成图样的定位以后，接下来就开始进行模型的创建，其操作步骤如下。

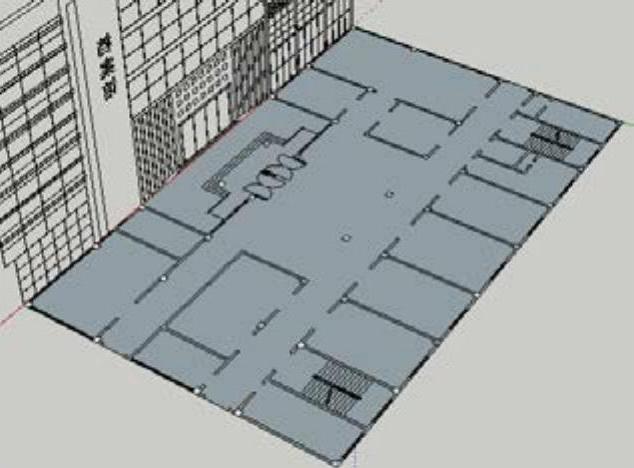

1）使用“矩形”工具，捕捉平面图上相应的两个对角点绘制一个矩形，如图13-16所示。

图13-16

2）单击上一步绘制的矩形，然后单击鼠标右键，在右键级联菜单中选择“反转平面”命令，将绘制的矩形面进行平面反转，如图13-17所示。

图13-17

3)使用“推／拉”工具，将上一步绘制的矩形向上进行推拉，推拉捕捉至立面图相应的轮廓线上，如图13-18所示。

4)使用“线条”工具，捕捉立面图上相应的点绘制两条轮廓线条，如图13-19所示。

图13-18

图13-19

5）使用“推/拉”工具，对平面上的相应分隔面进行推拉操作，分别推拉至立面图相应的轮廓线上，如图13-20所示。

图13-20

6）使用“矩形”工具，捕捉档案楼立面轮廓上相应的点绘制一个矩形，如图13-21所示。

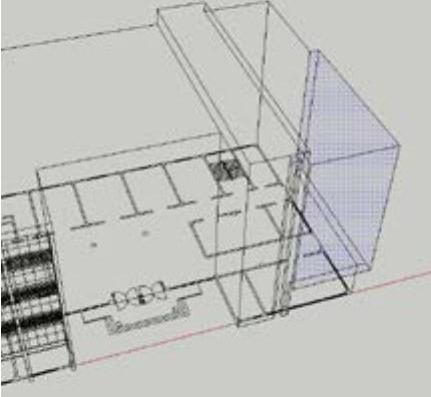

7）为了便于观察，将当前模型的显示模式切换为“X射线”模式，然后使用“推/拉”工具，将上一步绘制的矩形面向后推拉捕捉至档案楼平面图相应的轮廓上，如图13-22所示。

图13-21

图13-22

8）使用“矩形”工具，捕捉档案楼立面图右侧轮廓上相应的点绘制一个矩形，如图13-23所示。

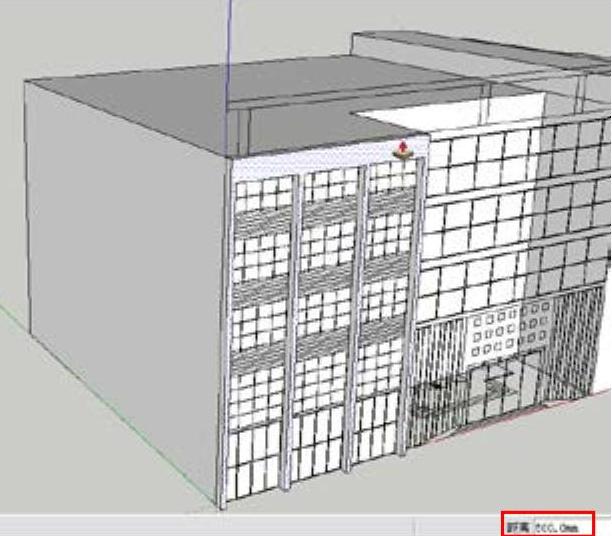

9）使用“推/拉”工具，将上一步绘制的矩形面向前推拉900mm的距离，如图13-24所示。

图13-23

图13-24

10）为了便于观察，将当前模型的显示模式切换为“X射线”模式，然后使用“线条”工具，捕捉档案楼平面图相应轮廓上的点绘制一条垂直线，然后捕捉模型上的相应点绘制一条水平线条，如图13-25所示。

图13-25

11）使用“推/拉”工具，将图中相应的面向外推拉900mm的距离，如图13-26所示。

12）使用“矩形”工具，捕捉档案楼立面图左侧轮廓上相应的点，绘制三个矩形，如图13-27所示。

图13-26

图13-27

13)使用“推／拉”工具，将图中相应的面向外推拉500mm的距离，如图13-28所示。

14)使用“矩形”工具，捕捉档案楼立面图右侧轮廓上相应的点，绘制两个矩形，如图13-29所示。

图13-28

图13-29

15）使用“推/拉”工具，将图中相应的面向外推拉500mm的距离，如图13-30所示。

16）使用“矩形”工具，捕捉档案楼立面图左侧轮廓上相应的点，绘制一个矩形，如图13-31所示。

图13-30

图13-31

17）用鼠标左键双击上一步绘制的矩形面，然后单击鼠标右键并在弹出的菜单中选择“创建组”命令，将该面创建为组，如图13-32所示。

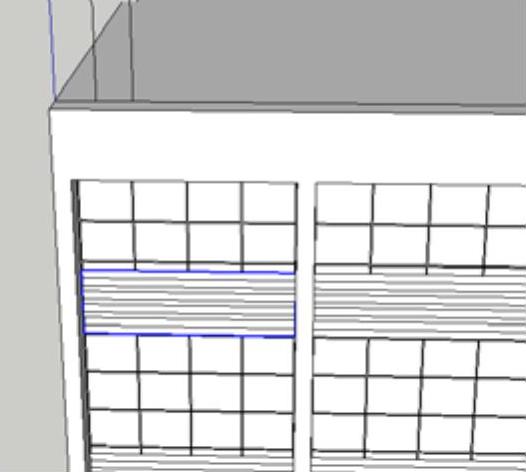

18）用鼠标左键双击上一步创建的组件，进入组的内部进行编辑，使用“矩形”工具，捕捉立面轮廓上的相应点绘制多个矩形，再使用“推/拉”工具，将绘制的矩形推拉捕捉至相应的平面上，如图13-33所示。

19）使用“移动”工具并按住键盘上的Ctrl键，将上一步推拉的组件向右进行复制，如图13-34所示。

20）使用“拉伸”工具，对上一步复制的组件进行拉伸操作，拉伸至右侧相应的墙面上，如图13-35所示。

图13-32

图13-33

图13-34

图13-35

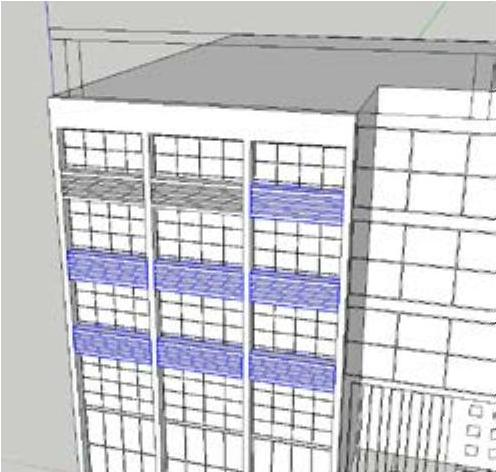

21）使用相同的方法，对组件进行复制操作，复制到建筑墙体上相应的位置处，如图13-36所示。

22）使用“矩形”工具，捕捉档案楼立面图左侧轮廓上相应的点，绘制一个矩形，用鼠标左键双击绘制的矩形面，然后单击鼠标右键并在弹出的菜单中选择“创建组”命令，将该面创建为组，如图13-37所示。

图13-36

图13-37

23）用鼠标左键双击上一步创建的组件，进入组的内部进行编辑，再使用“推/拉”工具，将绘制的矩形推拉捕捉至相应的平面上，如图13-38所示。

24）使用“移动”工具并按住键盘上的<Ctrl>键，将上一步推拉的组件向右进行复制，再使用“拉伸”工具，对复制的组件进行拉伸操作，拉伸至右侧相应的墙面上，如图13-39所示。

图13-38

图13-39

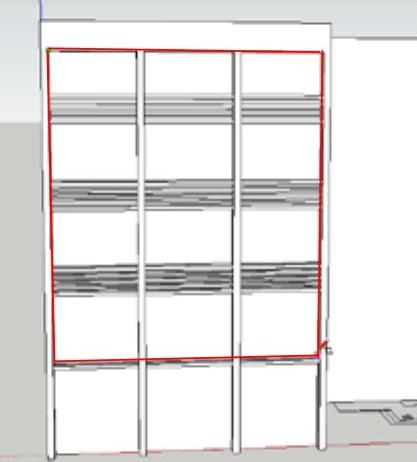

25）使用“矩形”工具，捕捉档案楼立面轮廓上相应的点，绘制一个矩形，如图13-40所示。

26）使用“选择”工具，选择上一步绘制矩形所产生的分隔面将其删除，如图13-41所示。

图13-40

图13-41

27）使用“矩形”工具，为上一步删除面的洞口补一个面，接着用鼠标左键双击绘制的面，单击鼠标右键并在弹出的菜单中选择“创建组”命令将其创建为组，然后用鼠标左键双击创建的组件，单击右键并在弹出的菜单中选择“反转平面”命令，将绘制的矩形进行平面反转，如图13-42所示。

图13-42

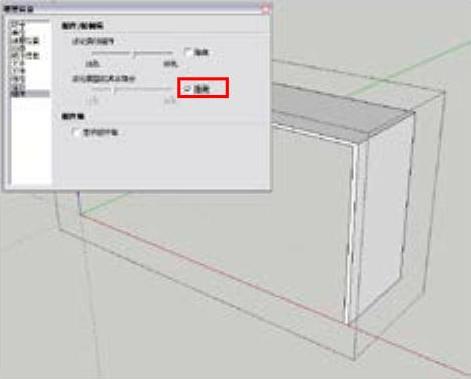

28）双击上一步创建的组件，执行“窗口|模型信息”菜单命令，打开“模型信息”管理器，切换到“组件”面板，勾选“淡化模型的其余部分”对应的“隐藏”复选框，如图13-43所示。

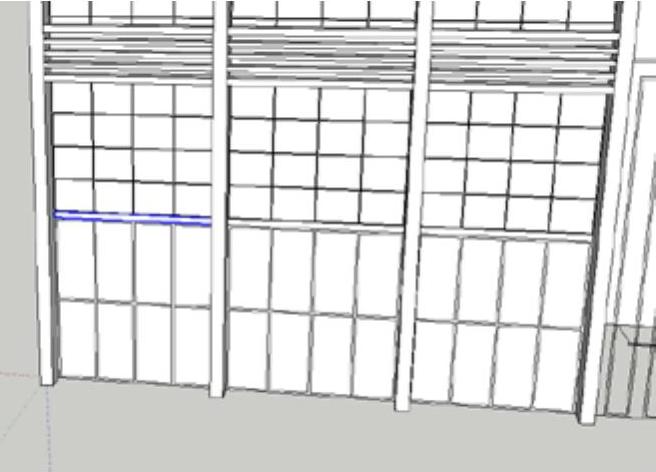

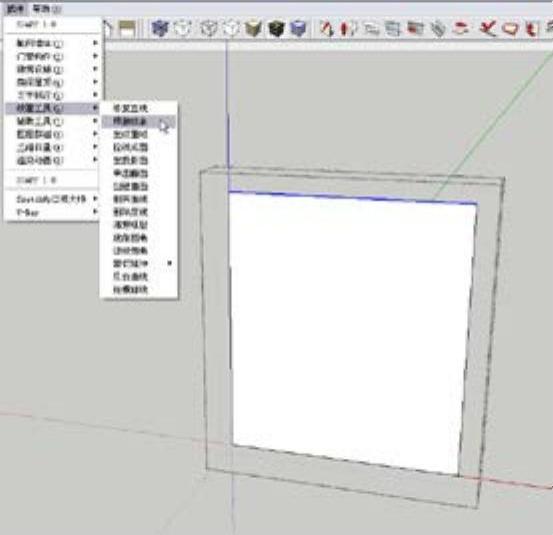

29）使用框选的方式选择矩形面上侧的所有线条，然后执行“插件|线面工具|焊接线条”，将其焊接为单独的一条线条，如图13-44所示。

图13-43

图13-44

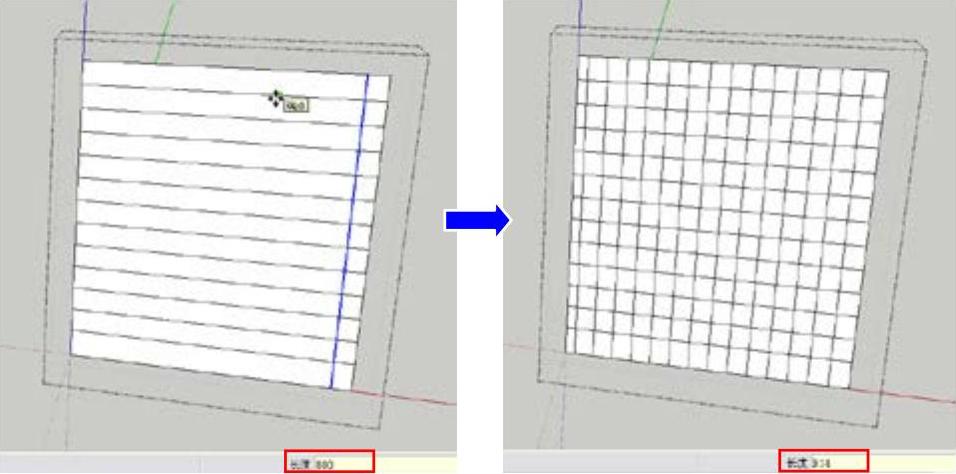

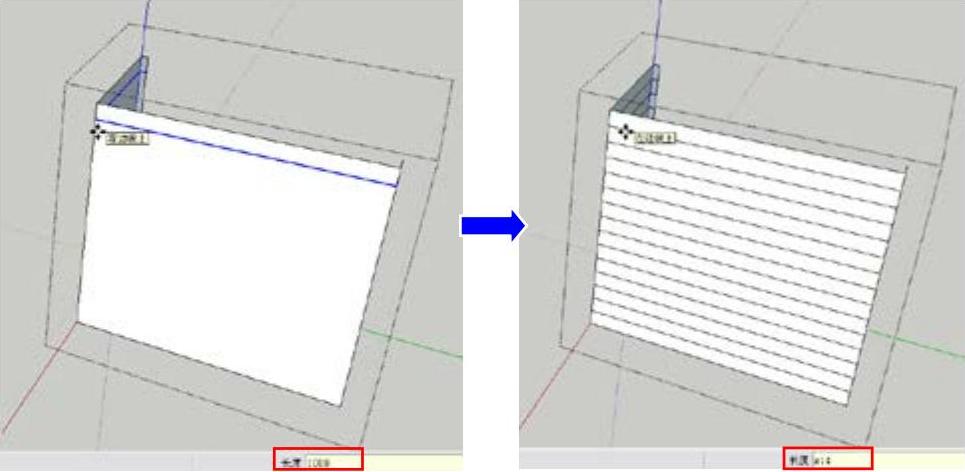

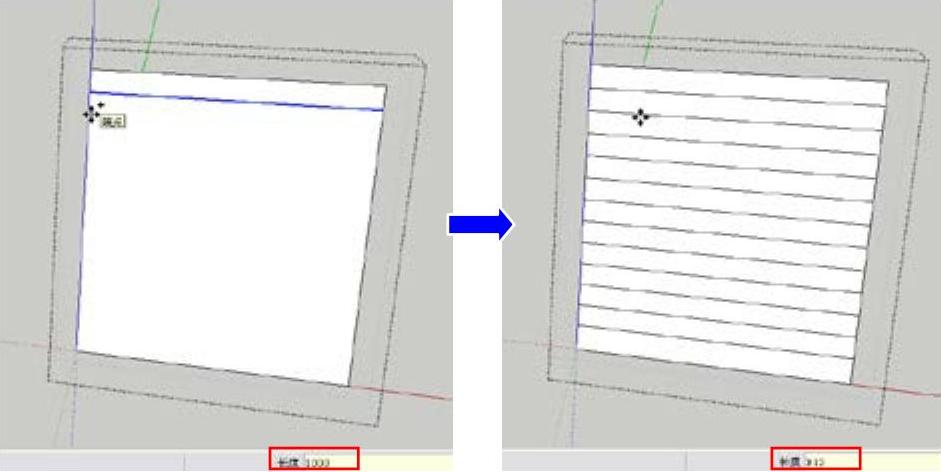

30）选择上一步焊接的线条，使用“移动”工具并按住键盘上的<Ctrl>键，将其垂直向下复制一条，移动复制的距离1000，然后在数值框中输入“x12”，将其向下复制11条，如图13-45所示。

图13-45

31）窗选矩形面右侧的垂直线条，使用“移动”工具并按住键盘上的<Ctrl>键，将其水平向左复制一条，移动复制的距离为800，然后在数值框中输入“x14”，将其向左复制13条，如图13-46所示。

图13-46

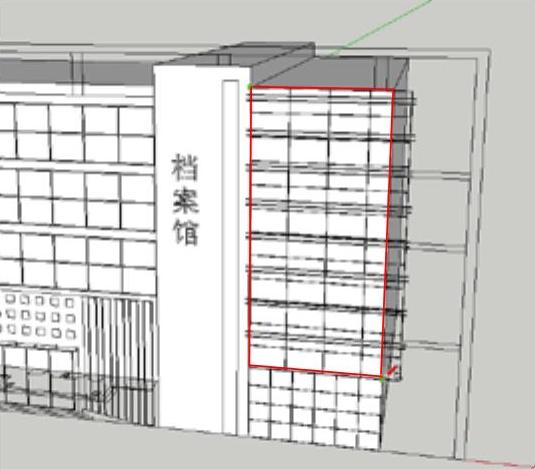

32)使用“矩形”工具，捕捉相应建筑轮廓上的点绘制一个面，接着用鼠标左键双击绘制的面，单击鼠标右键并在弹出的菜单中选择“创建组”命令将其创建为组，然后用鼠标左键双击创建的组件，单击右键并在弹出的菜单中选择“反转平面”命令，将绘制的矩形进行平面反转，如图13-47所示。

33)使用“移动”工具并按住键盘上的(Ctrl>键，将上一步创建的组件进行复制操作，复制到建筑立面上的相应位置处，如图13-48所示。

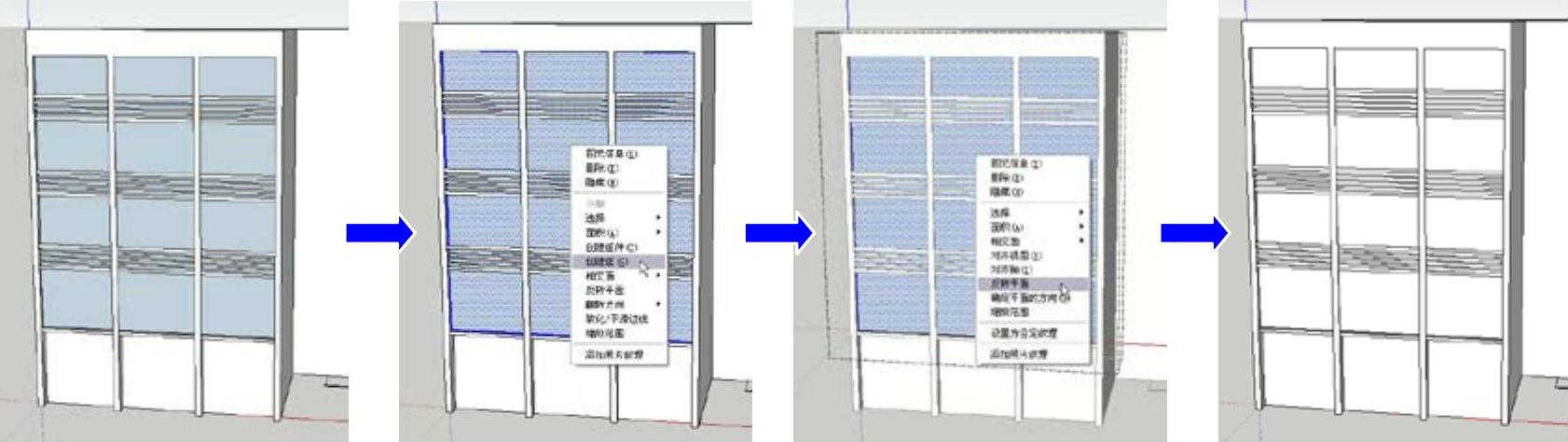

图13-47

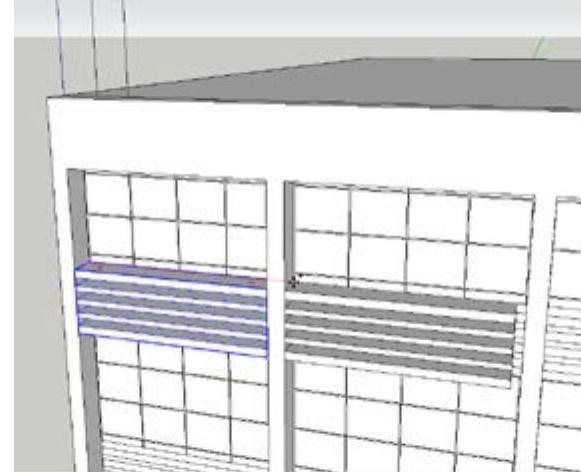

图13-48

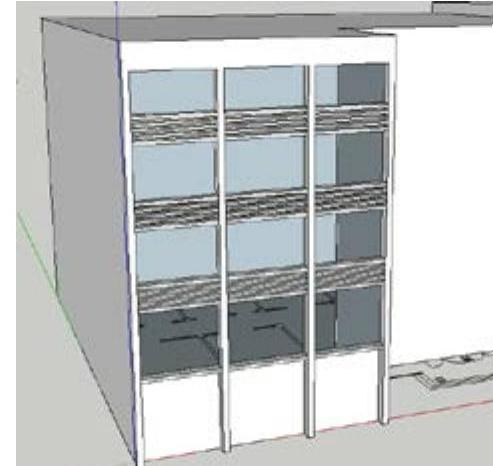

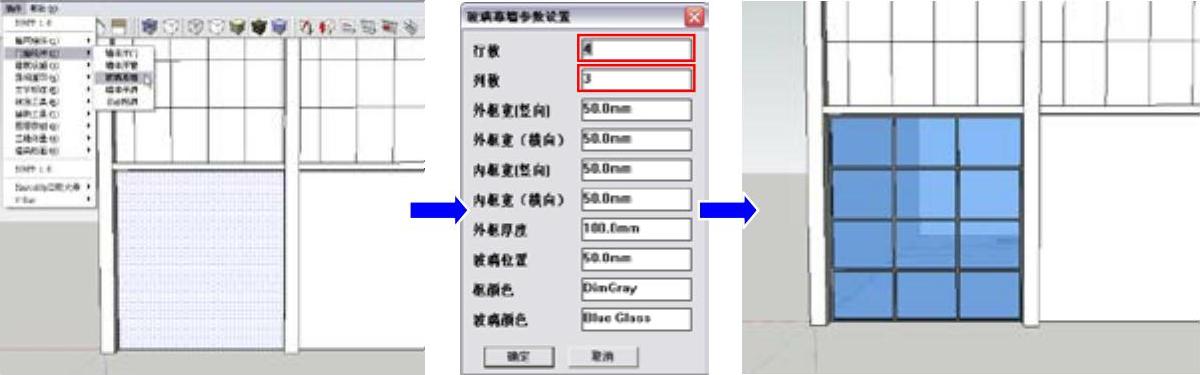

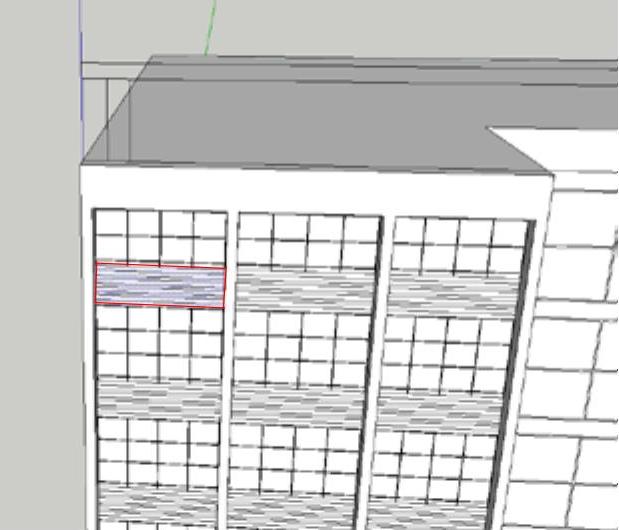

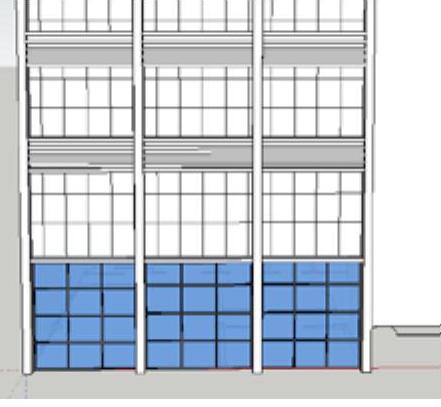

34）使用“选择”工具，单击建筑立面上的相应面，接着执行“插件|门窗构件|玻璃幕墙”菜单命令，弹出“玻璃幕墙参数设置”对话框，设置“行数”为“4”，“列数”为“3”，然后单击下侧的“确定”按钮，从而完成下侧玻璃幕墙的绘制，如图13-49所示。

图13-49

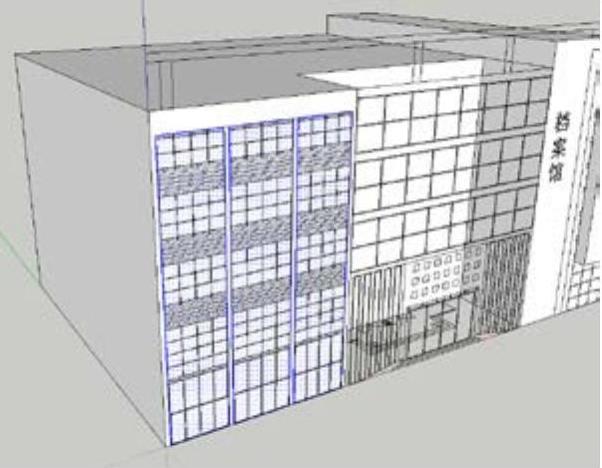

35）使用相同的方法，创建出上一步绘制的玻璃幕墙右侧的两个玻璃幕墙，如图13-50所示。

36）使用“选择”工具并按住键盘上的<Ctrl>键连续选择建筑右侧轮廓上相应的几个面，接着单击鼠标右键并在弹出的菜单中选择“创建组”命令将其创建为组，如图13-51所示。

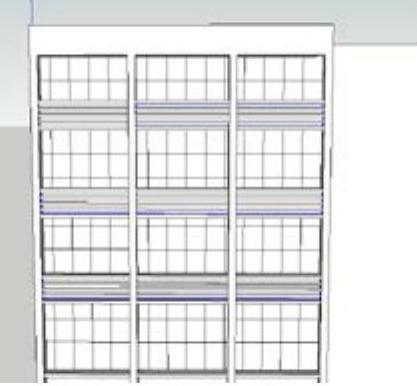

图13-50

图13-51

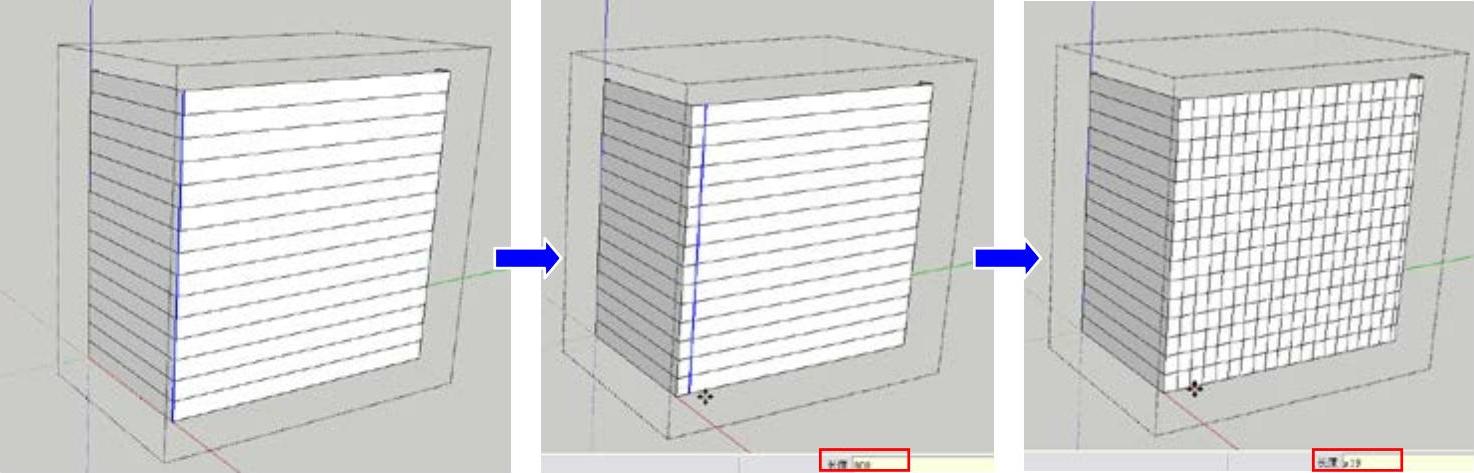

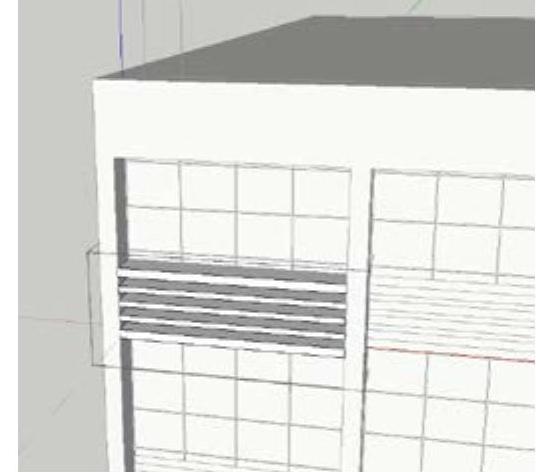

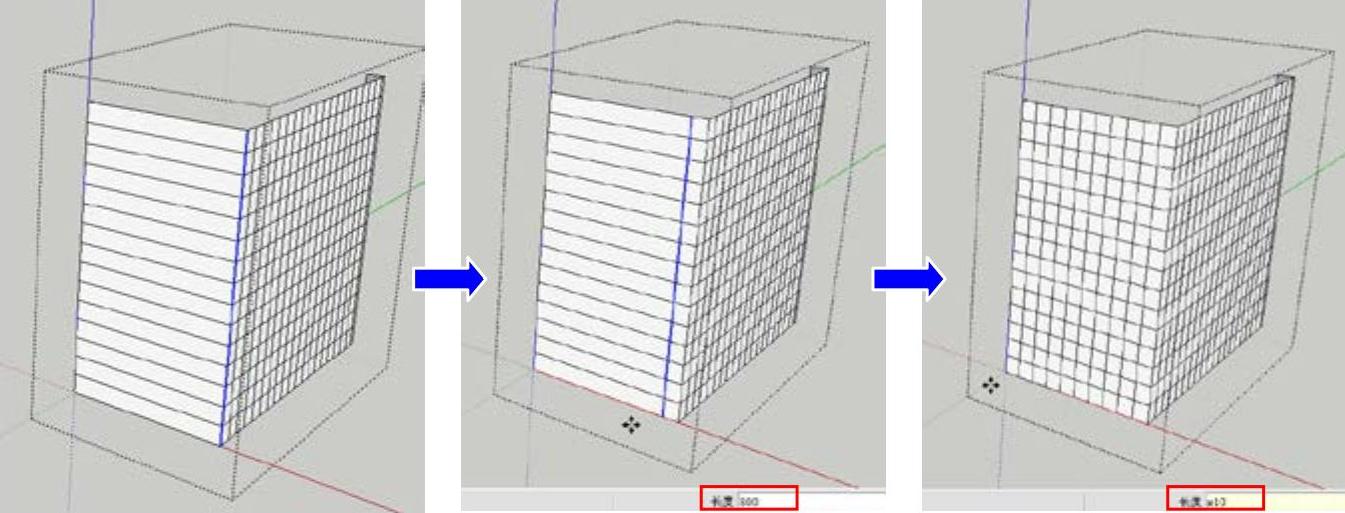

37）双击上一步创建的组，进入组的内部编辑状态，接着使用框选的方式选择组件的上侧所有边线，然后使用“移动”工具并按住键盘上的<Ctrl>键，将其垂直向下复制一条，移动复制的距离为1000，然后在数值框中输入“x14”，将其向下复制13条，如图13-52所示。

图13-52

38）使用“选择”工具，框选组件上的相应垂直线条，然后使用“移动”工具并按住键盘上的<Ctrl>键，将其水平向右复制一条，移动复制的距离为800，然后在数值框中输入“x19”，将其向右复制18条，如图13-53所示。

图13-53

39）使用“选择”工具，框选组件上的相应垂直线条，然后使用“移动”工具并按住键盘上的<Ctrl>键，将其水平向左复制一条，移动复制的距离为800，然后在数值框中输入“x10”，将其向左复制9条，如图13-54所示。

图13-54

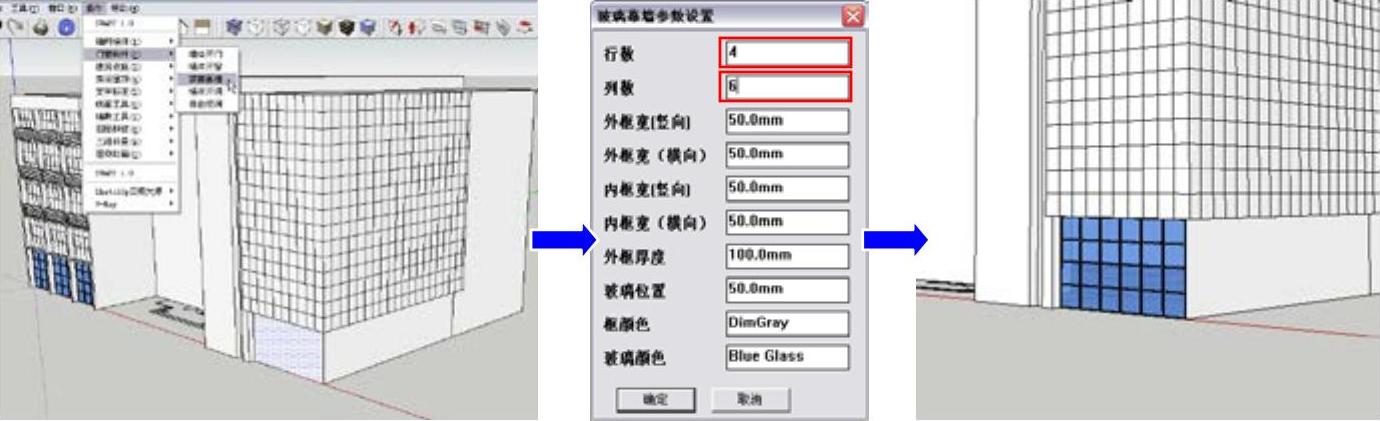

40)单击绘图区中任意一点，取消组的内部编辑状态，使用“选择”工具，单击建筑立面上的相应面，接着执行“插件们窗构件l玻璃幕墙”菜单命令，弹出“玻璃幕墙参数设置”对话框，设置“行数”为“4”，“列数”为“6”，然后单击下侧的“确定”按钮，从而完成玻璃幕墙的绘制，如图13-55所示。

图13-55

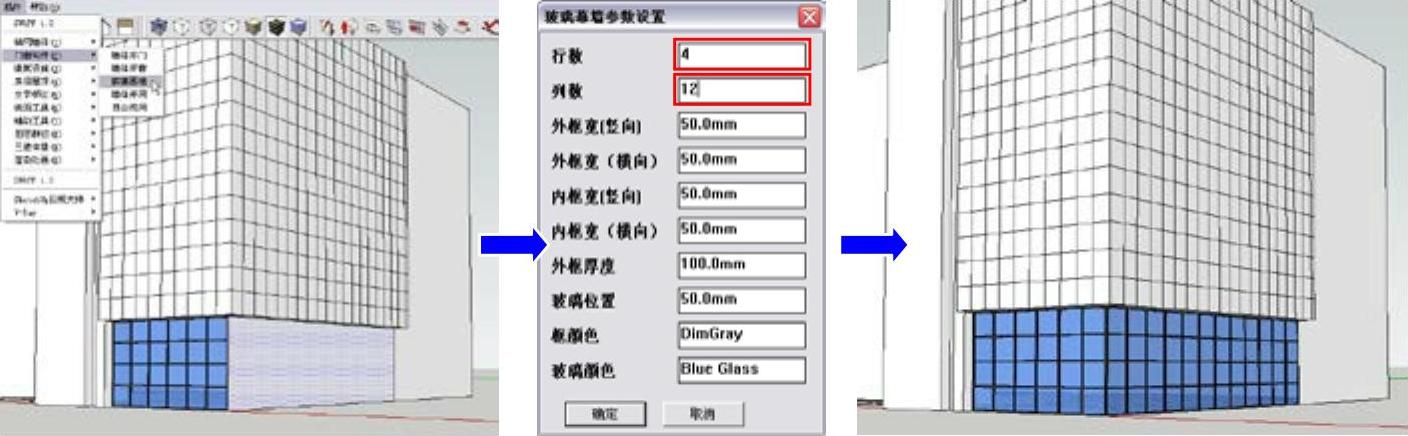

41）使用同样的方法，使用“选择”工具，单击建筑立面上的相应面，接着执行“插件|门窗构件|玻璃幕墙”菜单命令，弹出“玻璃幕墙参数设置”对话框，设置“行数”为“4”，“列数”为“12”，然后单击下侧的“确定”按钮，从而完成玻璃幕墙的绘制，如图13-56所示。

图13-56

42）使用“矩形”工具，捕捉档案楼正立面相应轮廓上的点绘制一个面，如图13-57所示。

43）使用“选择”工具，用鼠标左键双击上一步绘制的面，接着单击鼠标右键并在弹出的菜单中选择“创建组”命令，将其创建为组，然后用鼠标左键双击创建的组，进入组的内部编辑状态，如图13-58所示。

图13-57(www.daowen.com)

图13-58

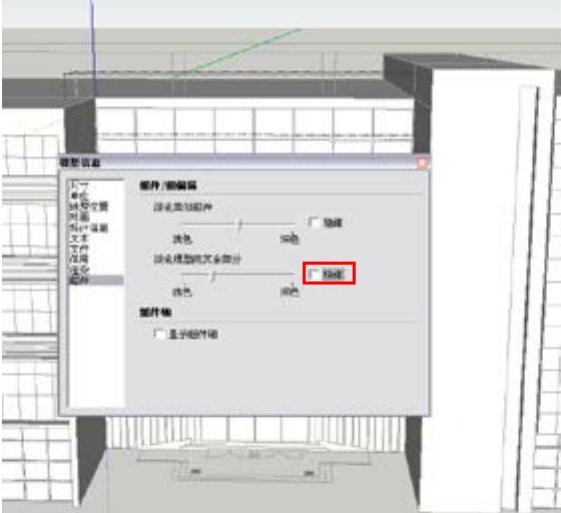

44）执行“窗口|模型信息”菜单命令，在“模型信息”管理器中切换到“组件”面板，然后取消右侧“隐藏”的勾选，如图13-59所示。

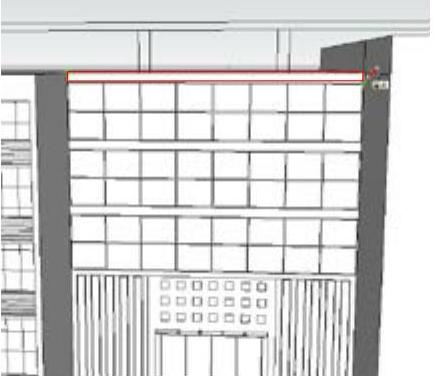

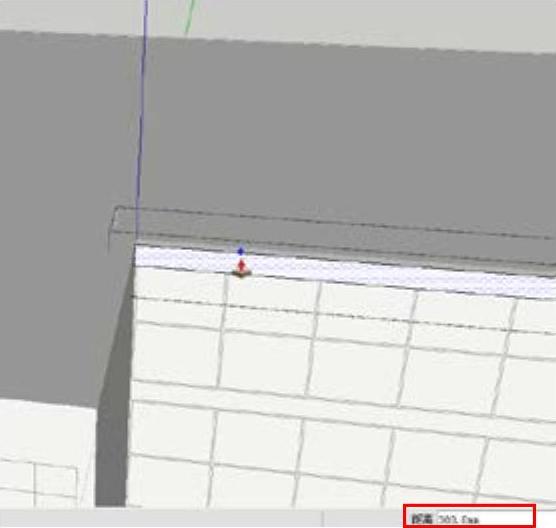

45）使用“推/拉”工具，对前面创建的组件进行推拉，推拉的距离为300，如图13-60所示。

图13-59

图13-60

46）使用“移动”工具并按住键盘上的<Ctrl>键，将上一步推拉的组件向下进行复制，其复制后的效果如图13-61所示。

47）使用“矩形”工具，捕捉档案楼正立面相应轮廓上的点绘制一个面，如图13-62所示。

图13-61

图13-62

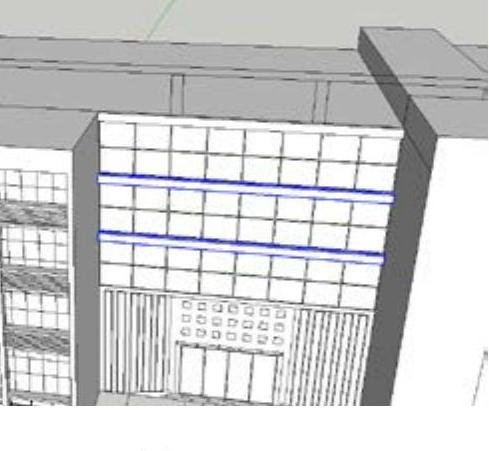

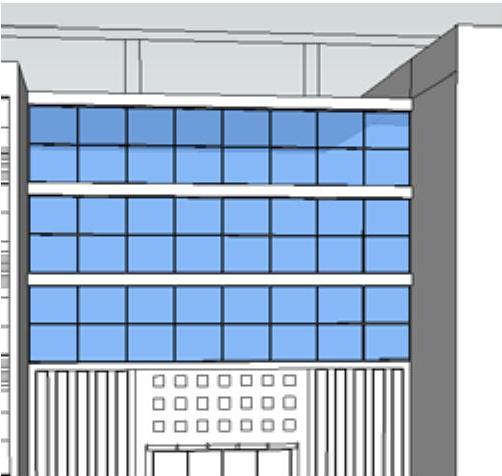

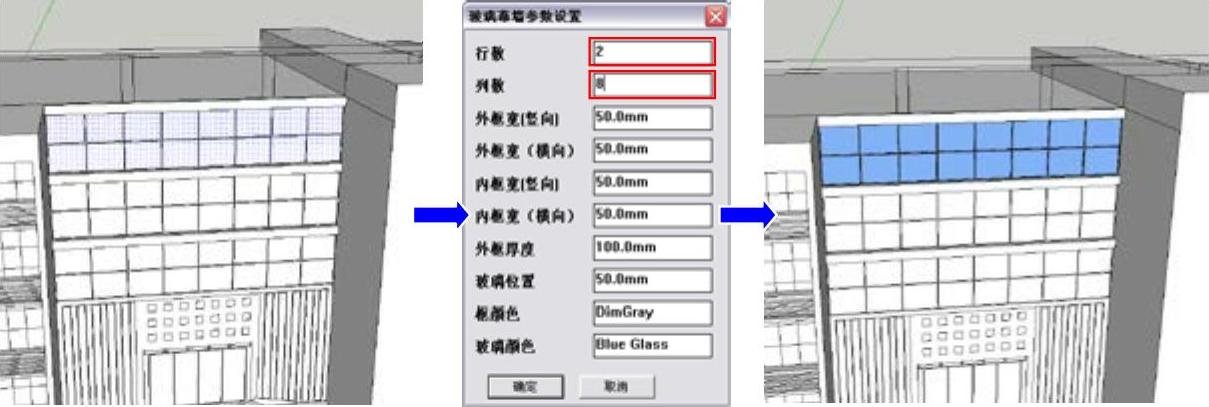

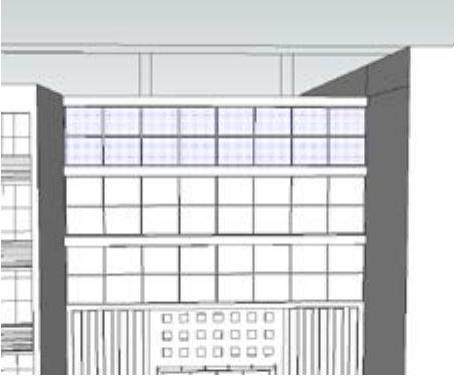

48）使用“选择”工具，单击上一步绘制的矩形，接着执行“插件|门窗构件|玻璃幕墙”菜单命令，弹出“玻璃幕墙参数设置”对话框，设置“行数”为“4”，“列数”为“8”，然后单击下侧的“确定”按钮，从而完成玻璃幕墙的绘制，如图13-63所示。

图13-63

49)使用相同的方法，在上一步创建的玻璃幕墙的下侧创建出另外的两个玻璃幕墙，如图13-64所示。

50)使用“矩形”工具，捕捉档案楼正立面相应轮廓上的点绘制一个面，如图13-65所示。

图13-64

图13-65

51）将上一步绘制的矩形创建为组，接着用鼠标左键双击创建的组，进入组的内部编辑状态，然后使用“矩形”工具，捕捉建筑立面图上的相应轮廓上的点绘制多个面，如图13-66所示。

52）使用“线条”工具，捕捉建筑立面图相应轮廓上的点补绘几条线段，如图13-67所示。

图13-66

图13-67

53）使用“推/拉”工具，对组件内的相应分隔面进行推拉，推拉的距离为300，如图13-68所示。

图13-68

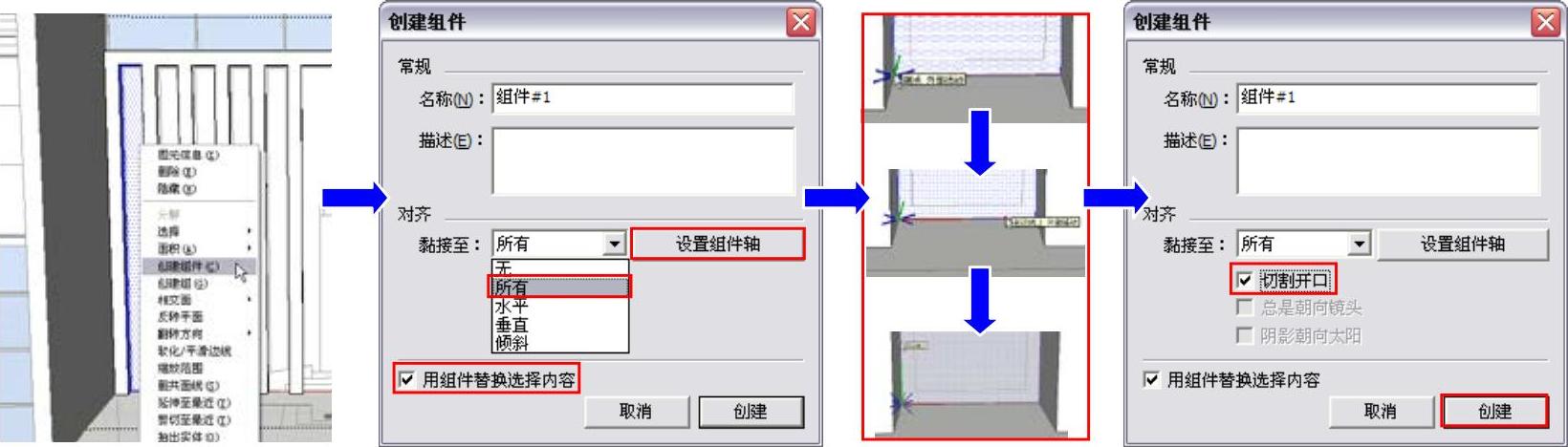

54）用鼠标左键双击组件内的相应面，接着单击鼠标右键并在弹出的菜单中选择“创建组件”命令，弹出“创建组件”对话框，再在“黏接至”下拉列表框中选择“所有”选项，勾选下侧的“用组件替换选择内容”，再单击右侧的“设置组件轴”按钮，设置好组件的X轴及Y轴坐标，返回“创建组件”对话框后勾选“切割开口”选项，最后单击“创建”按钮，从而将该面创建为组件对象，如图13-69所示。

图13-69

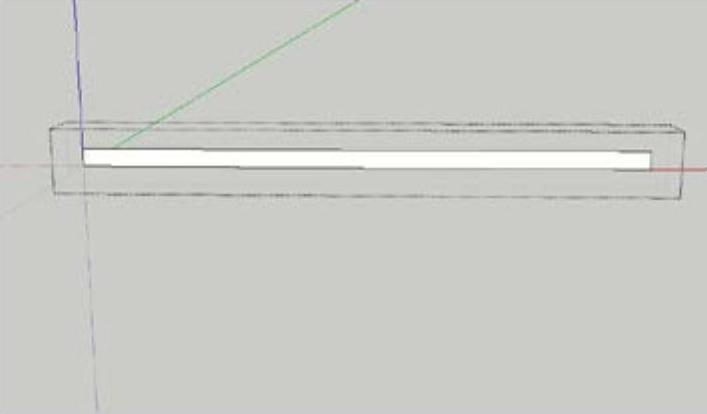

55）用鼠标左键双击上一步创建的组件，进入组件的内部编辑状态，接着使用“偏移”工具，将该面向内偏移50mm的距离，如图13-70所示。

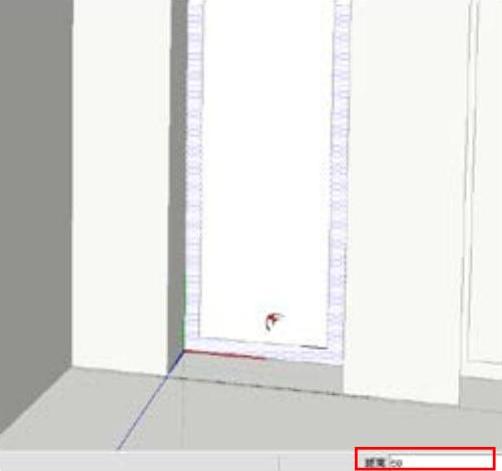

56）使用“推/拉”工具，将组件内的相应面向内推50mm的距离，如图13-71所示。

图13-70

图13-71

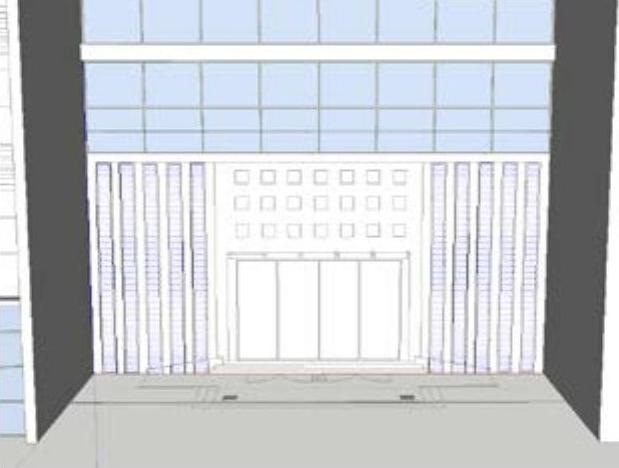

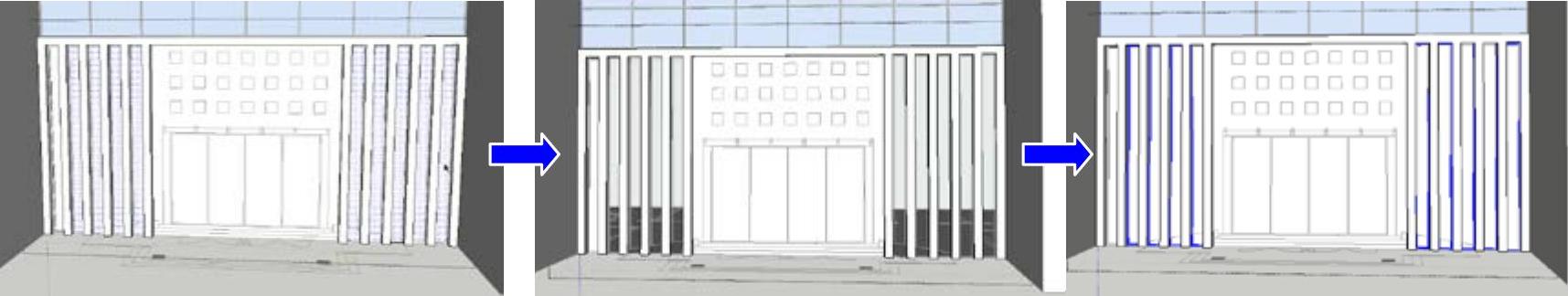

57）使用“选择”工具并结合键盘上的<Ctrl>键，选择组件内的多个面将其删除，再使用“移动”工具并结合键盘上的<Ctrl>键，将上一步创建的组件进行复制操作，复制到删除面的洞口位置，如图13-72所示。

图13-72

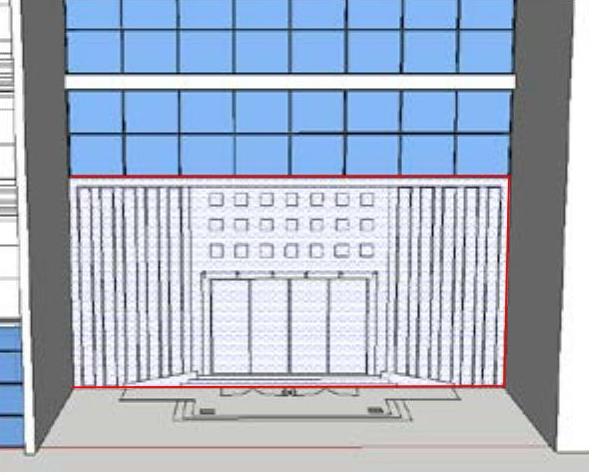

58)使用“矩形”工具，捕捉档案楼正立面相应轮廓上的点绘制一个面，如图13-73所示。

图13-73

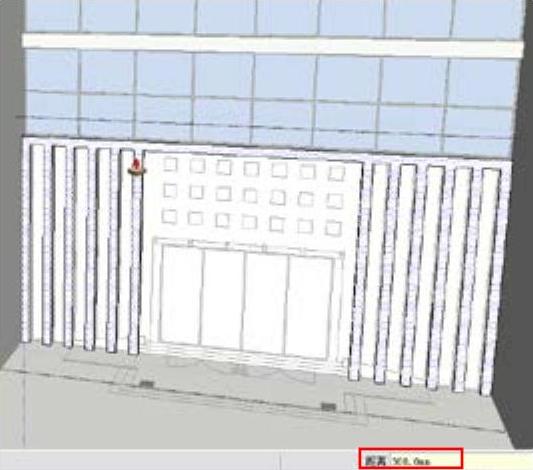

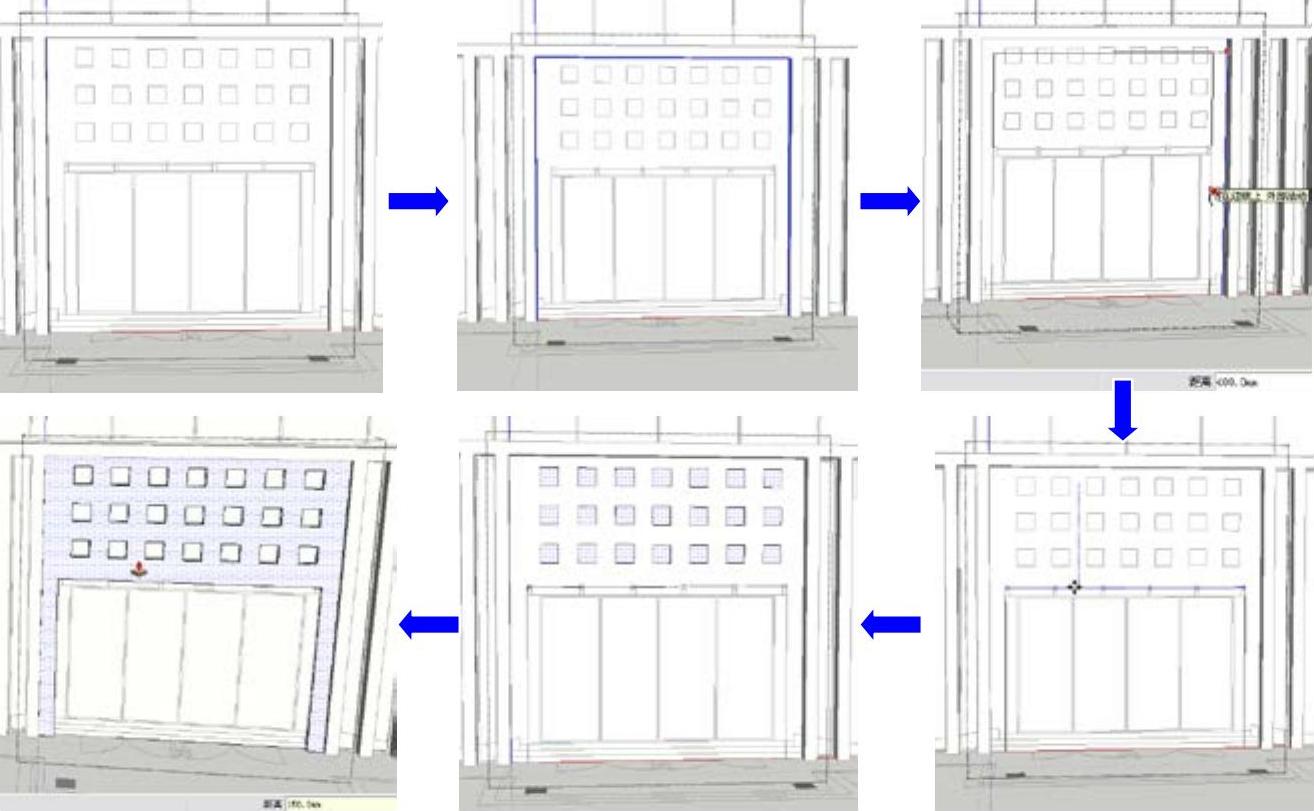

59）将上一步绘制的矩形面创建为组，接着用鼠标左键双击创建的组，进入组的内部编辑状态，然后选中矩形的上侧水平边及左右侧垂直边，再使用“偏移”工具，将其向内偏移400mm的距离，再使用“移动”工具对偏移后的边线进行编辑，再使用“矩形”工具，捕捉相应轮廓上的点绘制多个矩形，再使用“推/拉”工具，将组件内的相应面向外拉150mm的距离，如图13-74所示。

图13-74

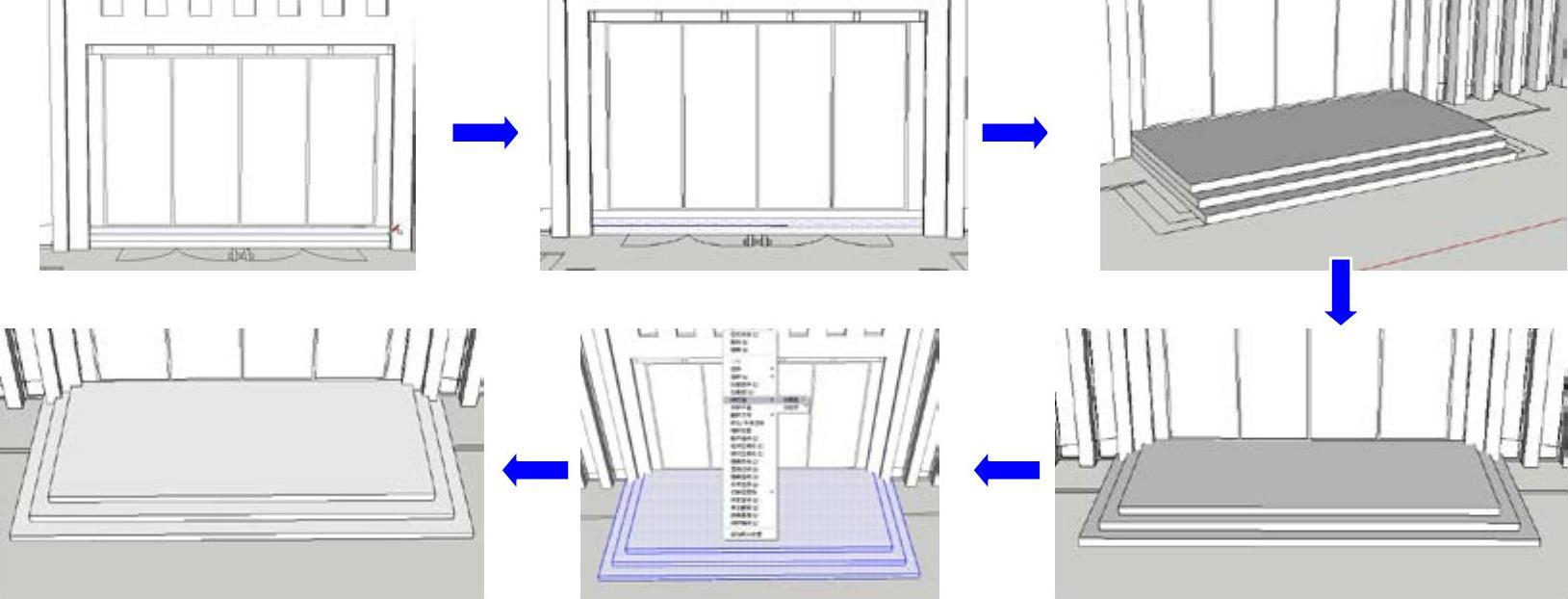

60）制作大门位置的“楼梯台阶”。使用“矩形”工具，捕捉建筑立面图上的相应轮廓上的点绘制出一个矩形面。

61）使用“移动”工具并按住键盘上的<Ctrl>键，将上一步绘制的矩形面向下复制两个。

62）使用“推/拉”工具，将绘制矩形面向外进行推拉，推拉至档案楼平面图上的相应轮廓线上。

63）使用“推/拉”工具，推拉楼梯踏步两侧相应的面至平面图轮廓线上的相应位置。

64）框选绘制的楼梯踏步造型，然后单击鼠标右键并在弹出的菜单中选择“相交面|与模型”菜单命令，求出相交线，如图13-75所示。

图13-7

65）制作楼梯两侧的“护栏及坡道”。使用“线条”工具，捕捉立面上的相应轮廓线绘制出楼梯一旁的坡道护栏外轮廓造型。

66）将上一步绘制的轮廓面创建为组，接着用鼠标左键双击组进入组的内部编辑状态，使用“推/拉”工具，推拉面至平面图的相应轮廓线上。

67）使用“移动”工具并按住键盘上的<Ctrl>键，将护栏向内复制一个。

68）使用“线条”工具，捕捉护栏上的相应轮廓线绘制出坡道。

69）将绘制的坡道及护栏选中，然后将其创建为组。

70）使用“移动”工具并按住键盘上的<Ctrl>键，将上一步创建的组向楼梯的右侧复制一个，如图13-76所示。

图13-76

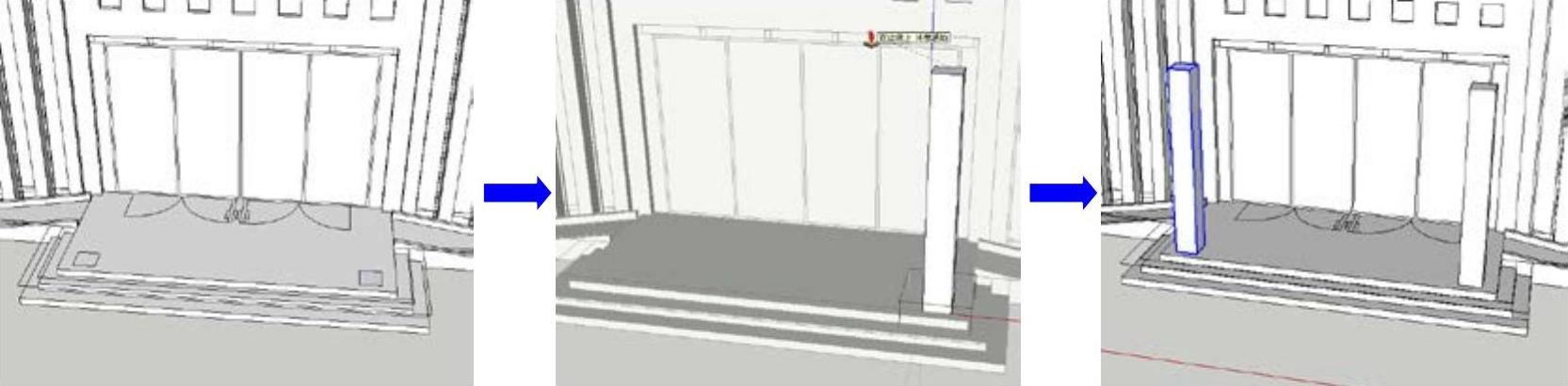

71)绘制大门前面的两根立柱造型。使用“矩形”工具，捕捉平面图上的相应轮廓上的点绘制出一个矩形面作为柱子的轮廓，然后将绘制的矩形面创建为组。

72)使用鼠标左键双击绘制的矩形面，进入组的内部编辑模式，使用“推／拉”工具，将上一步绘制的矩形面推拉捕捉至建筑立面相应的轮廓线上。

73)使用“移动”工具并按住键盘上的(Ctrl>键，将上一步推拉的柱子向左复制一个，如图13-77所示。

图13-77

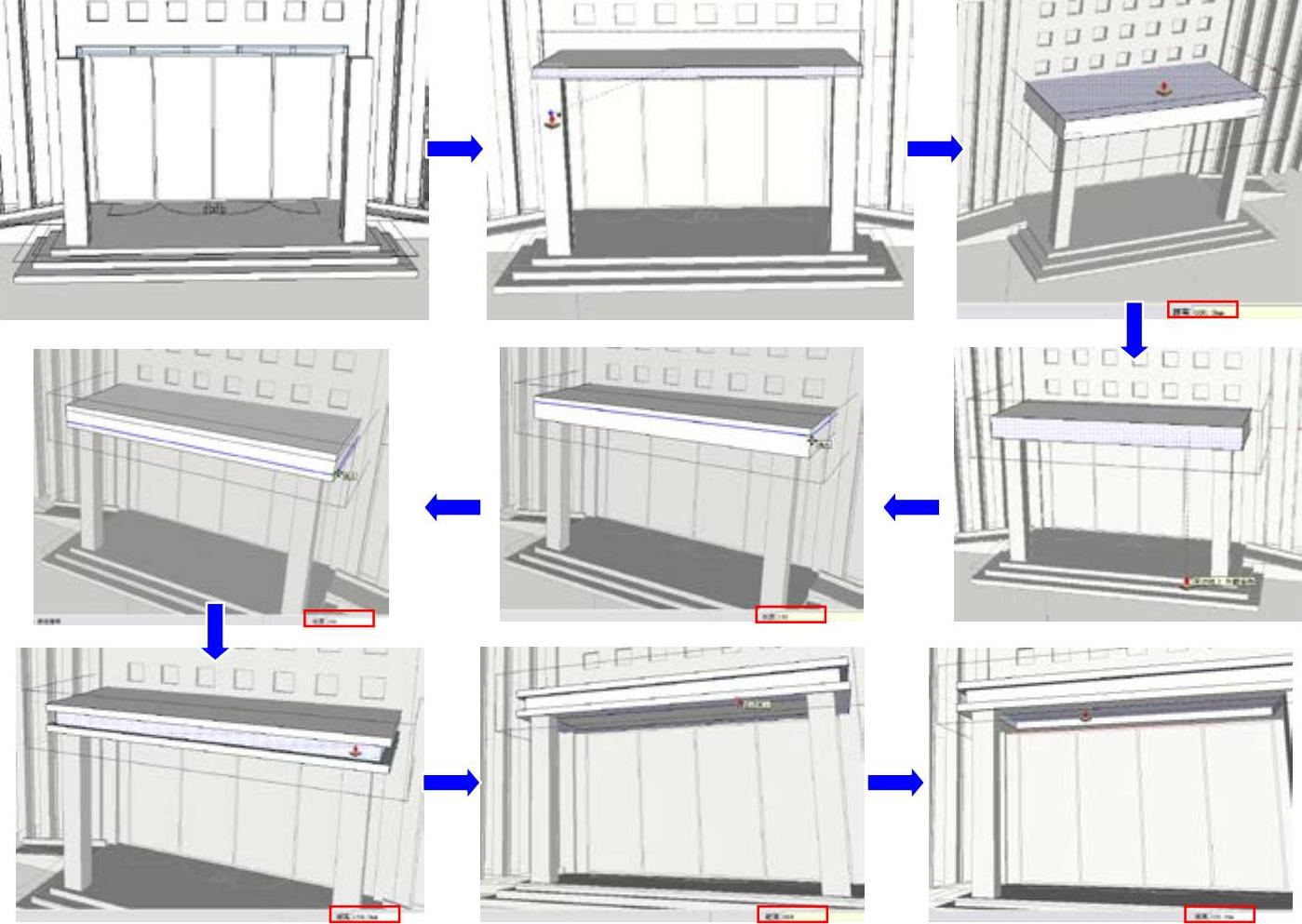

74）制作大门位置的“防水雨篷”造型。使用“矩形”工具，捕捉大门立面图上的相应轮廓上的点绘制一个矩形，并将绘制的矩形创建为组。

75）用鼠标左键双击上一步创建的矩形组内部，然后使用“推/拉”工具，将矩形推拉至大门立柱的外侧面上。

76）使用“推/拉”工具，将立方体的上侧面向上推拉400mm的高度。

77）使用“推/拉”工具，将立方体的正前方面、左侧面及右侧面分别推拉捕捉至最上一级楼梯台阶的相应边线上。

78）选择立方体的上侧平面，然后使用“移动”工具并按住键盘上的<Ctrl>键，将其向下复制一个，移动复制的距离为150mm。

79）选择立方体的下侧平面，然后使用“移动”工具并按住键盘上的<Ctrl>键，将其向上复制一个，移动复制的距离为150mm。

80）使用“推/拉”工具，将立方体的正前方、左侧及右侧上的相应面分别向内推拉150mm的距离。

81）选择立方体的下侧平面，然后使用“偏移”工具，将矩形面向内偏移600mm的距离。

82）使用“推/拉”工具，将上一步偏移面的内侧面向内推拉300mm的距离，从而完成防水雨篷的创建，然后选择创建的防水雨篷，单击鼠标右键并在弹出的菜单中选择“相交面|与模型”菜单命令，如图13-78所示。

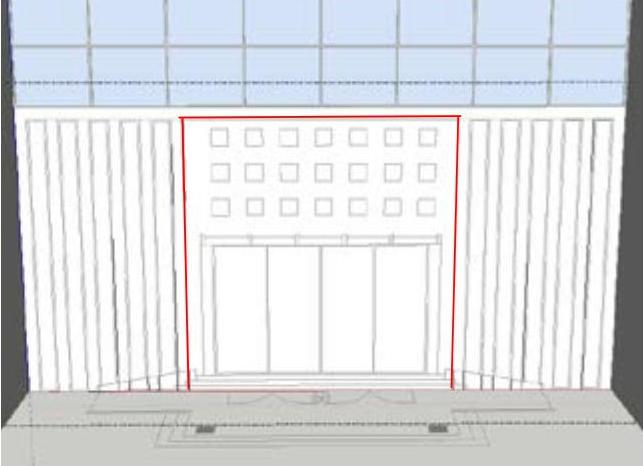

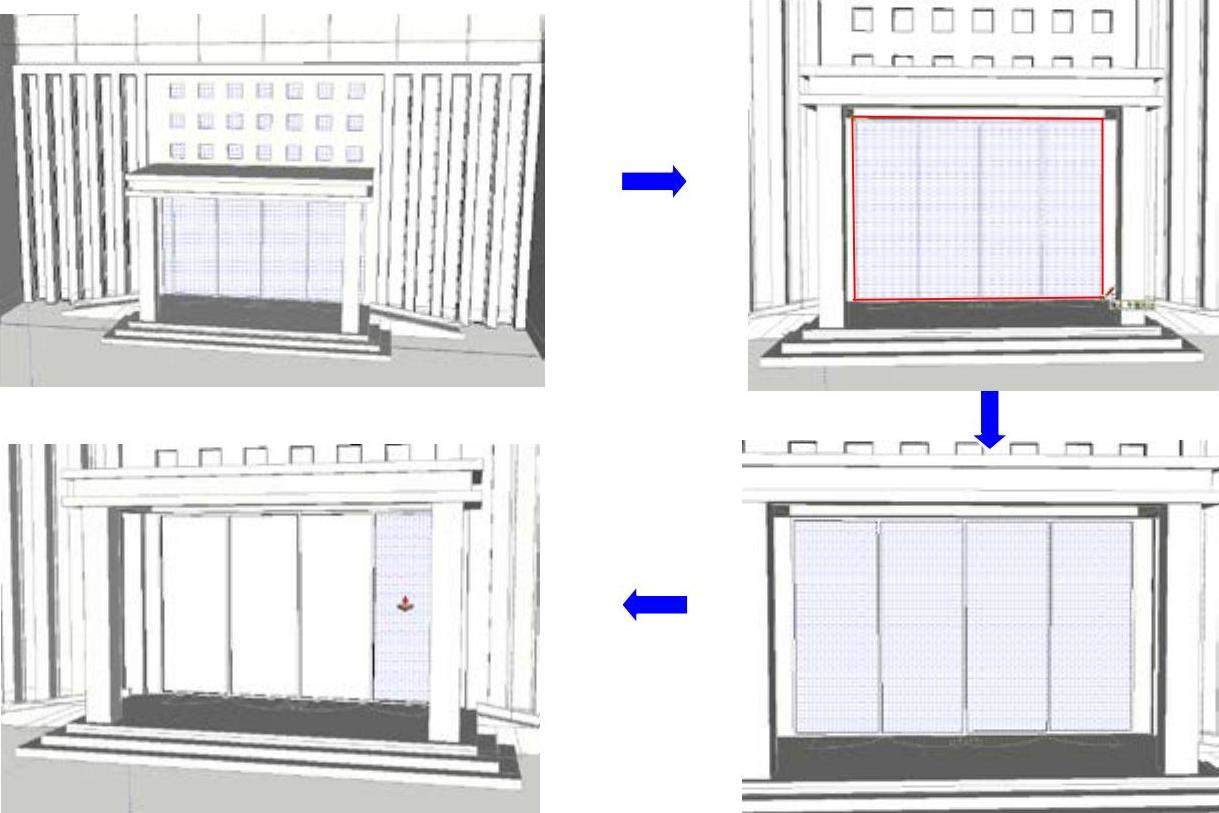

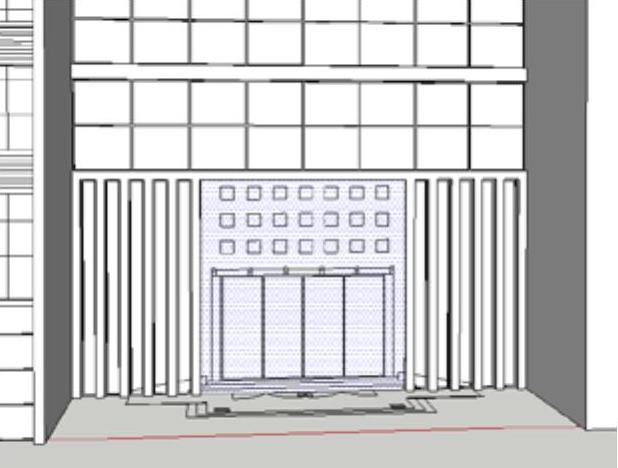

83）接下来制作大门位置的“玻璃门”造型。用鼠标左键双击大门位置的相应组件，进入组的内部编辑状态，然后将组内的相应面删除。

84）用鼠标左键双击大门中间位置的相应组件，进入组的内部编辑状态，然后使用“矩形”工具，捕捉立面图相应轮廓上的点绘制一个矩形。

85）使用“矩形”工具，捕捉立面图相应轮廓上的点绘制4个矩形作为玻璃门。

图13-78

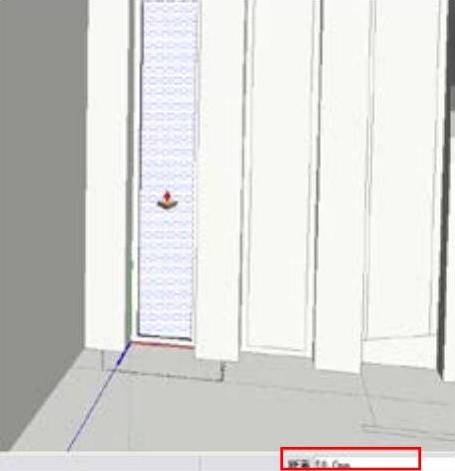

86）使用“推/拉”工具，将上一步绘制的4个矩形分别向内推拉50mm的距离，从而完成玻璃门的创建，如图13-79所示。

图13-79

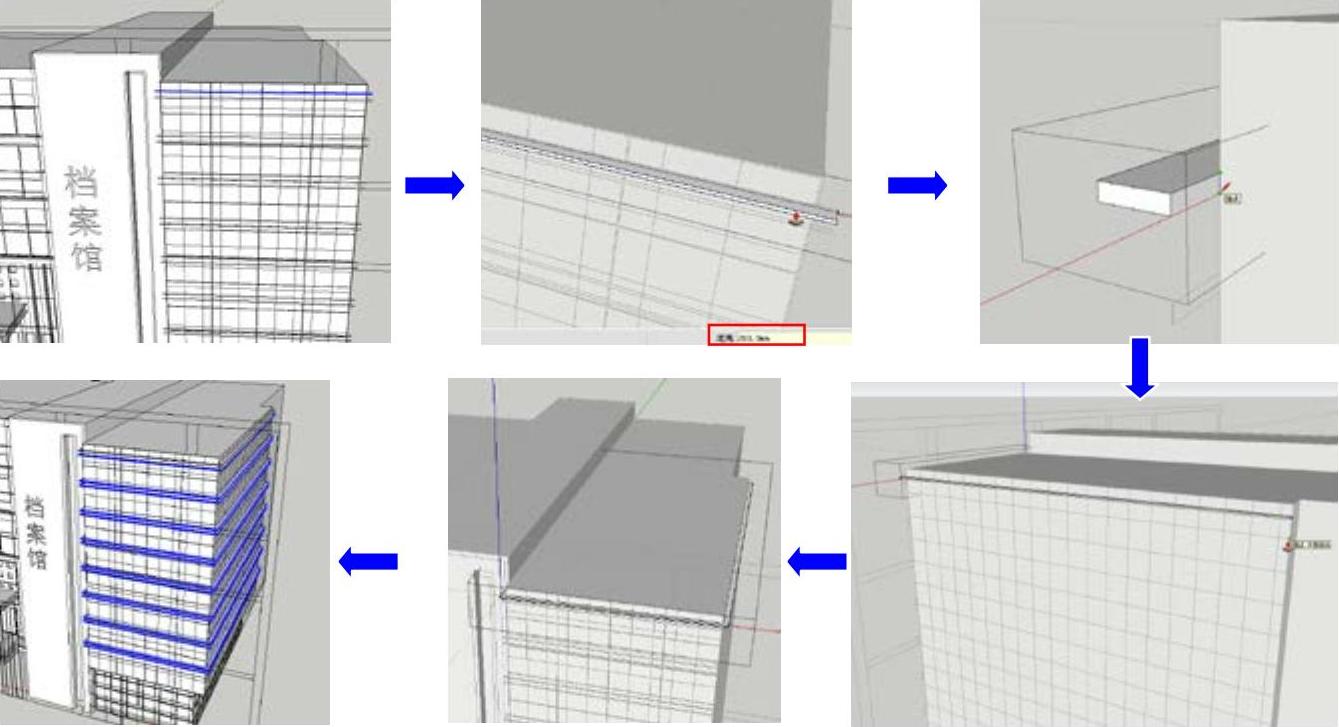

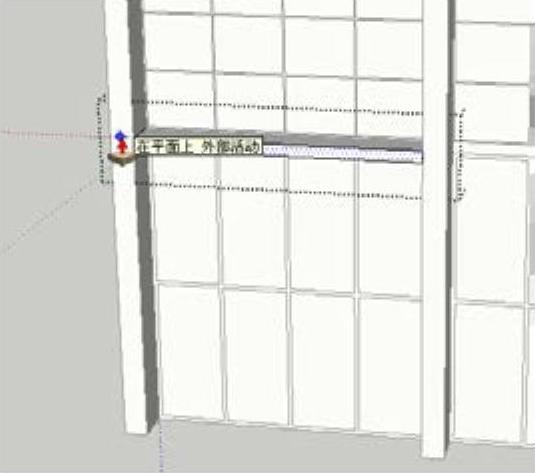

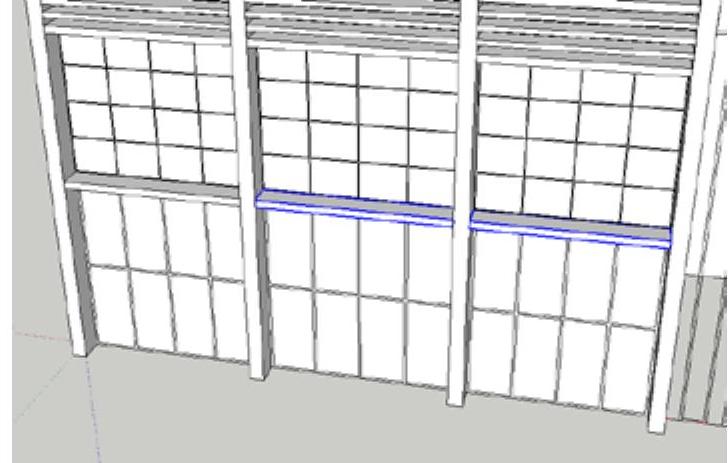

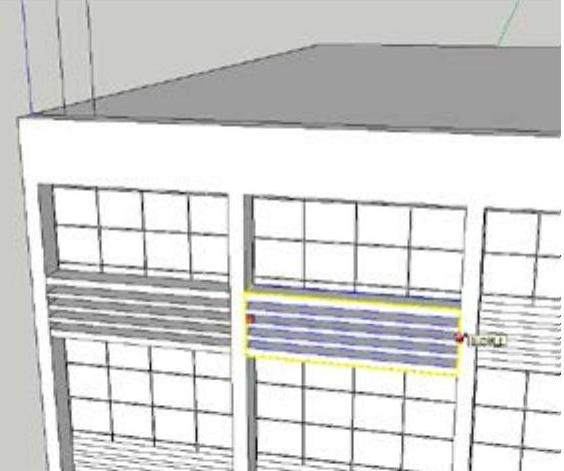

87）绘制建筑右侧玻璃幕墙上的建筑装饰条。使用“矩形”工具捕捉档案楼右侧立面轮廓上的相应点绘制一个矩形，并将绘制的矩形面创建为组。

88）用鼠标左键双击上一步绘制的矩形面，进入组的内部编辑状态，然后使用“推/拉”工具将矩形面向外推拉200mm的距离。

89)使用鼠标巾键将视图进行旋转，然后使用“线条”工具在立方体后侧补绘一条线段。

90)选择补绘线段后左侧的面，然后使用“推／拉”工具将矩形面推拉至建筑立面的相应轮廓边线上。

91)使用相同的方法，继续完善建筑装饰条的细节造型。

92)选择绘制的建筑装饰条，使用“移动”工具并按住键盘上的<Ctrl>键，将其向下进行复制操作，如图13-80所示。

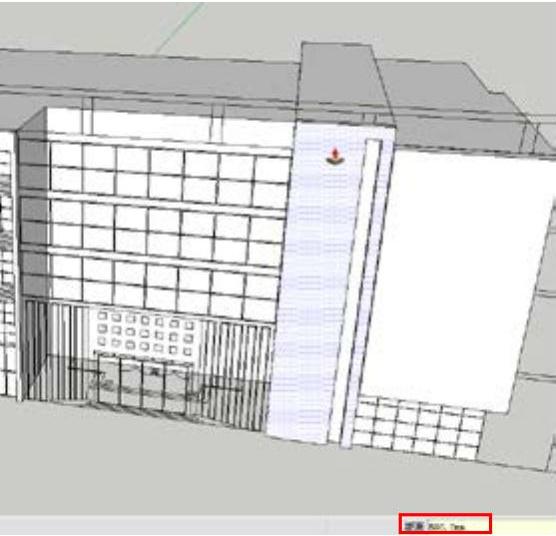

图13-80

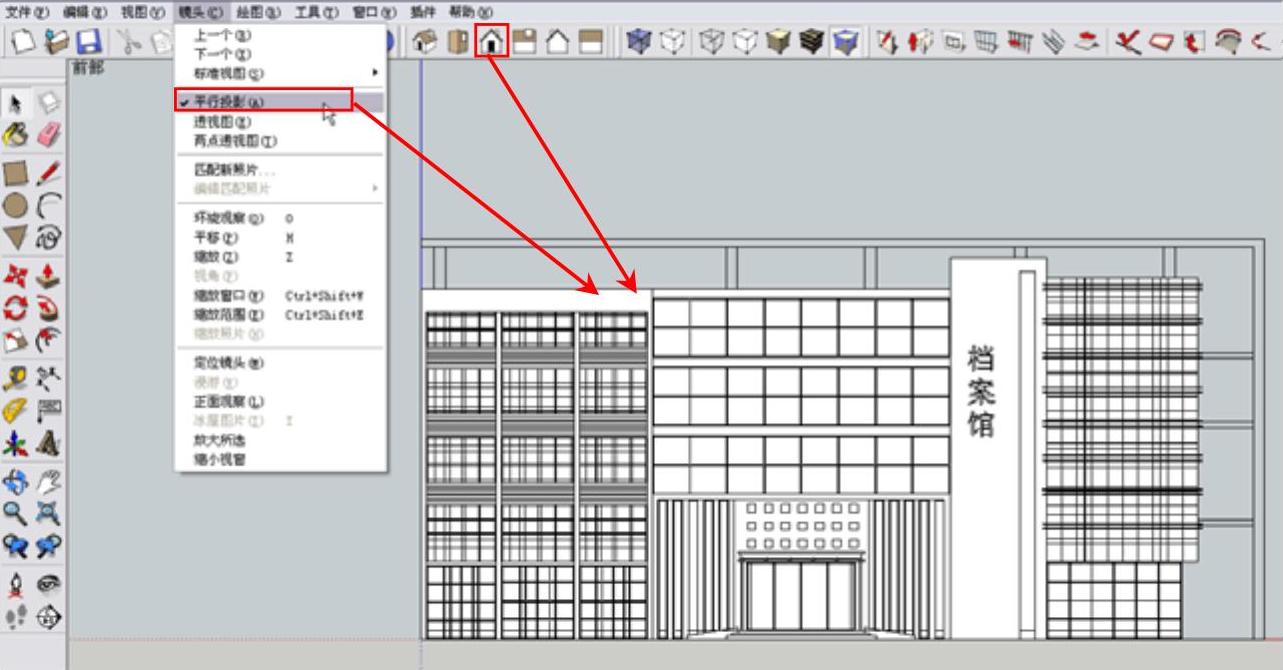

93）单击“视图”工具栏中的“主视图”按钮，将当前视图切换为主视图，然后执行“镜头|平行投影”菜单命令，将当前视图的投影方式修改为“平行投影”方式，如图13-81所示。

图13-81

94）使用“线条”工具，捕捉建筑立面图上的相应轮廓上的点绘制出一个平面造型，接着在绘制的平面上单击鼠标右键，并在弹出的菜单中选择“反转平面”命令，将平面进行反转，然后将绘制的平面创建为组，如图13-82所示。

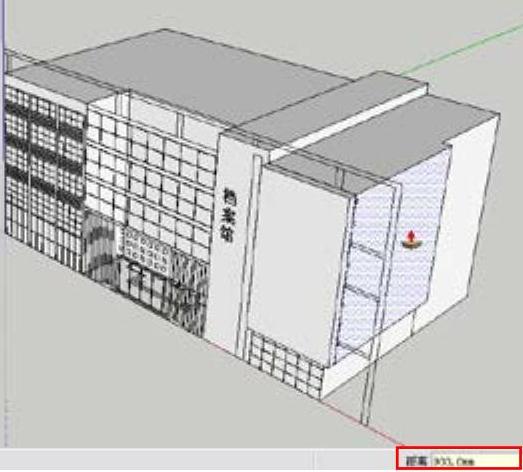

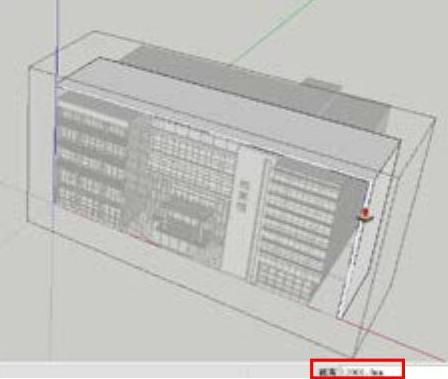

95）执行“镜头|透视图”菜单命令，将当前视图切换为透视图模式，用鼠标左键双击上一步创建的组，进入组的内部编辑状态，再使用“推/拉”工具，将绘制的平面向后推拉12000mm的距离，如图13-83所示。

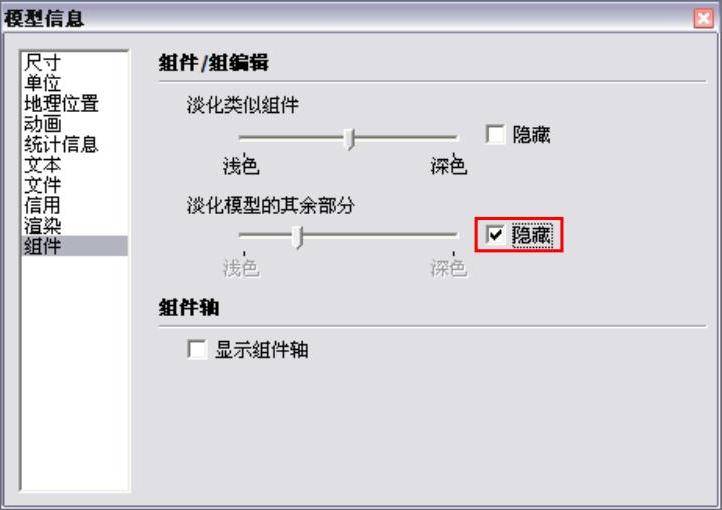

96）执行“窗口|模型信息”菜单命令，打开“模型信息”管理器，切换到“组件”面板，再勾选“淡化模型的其余部分”对应的“隐藏”复选框，如图13-84所示。

图13-82

图13-83

图13-84

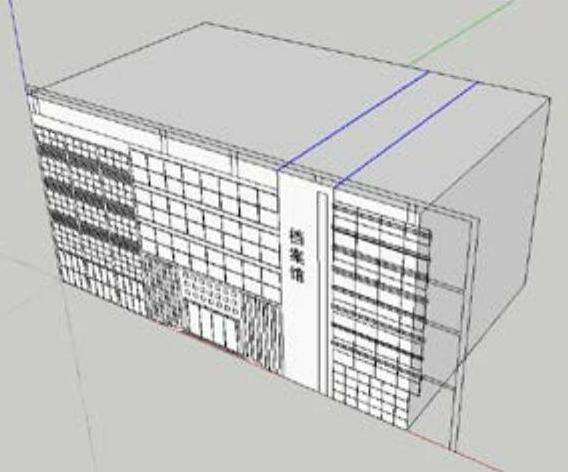

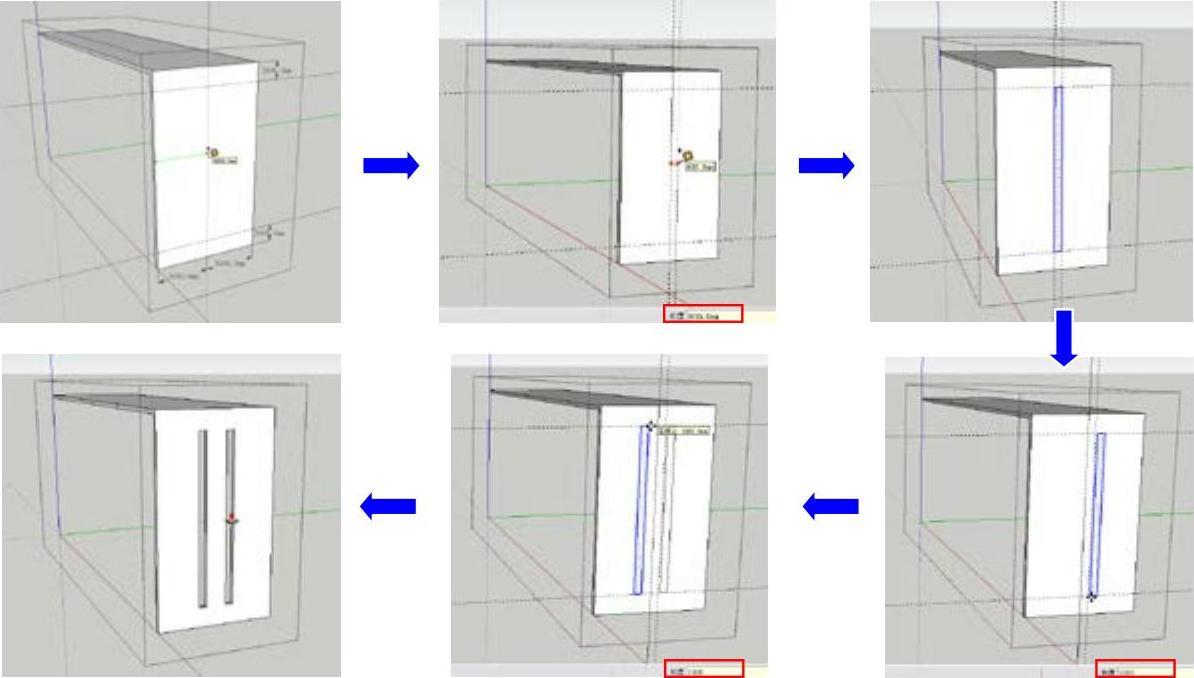

97）使用“卷尺”工具，在模型的相应面上创建3条辅助参考线，其中上下侧的水平参考线与模型面的上下侧边线距离为2000mm，中间绘制的垂直参考线与模型面的左侧边线距离为6000mm。

98）使用“卷尺”工具，在中间那条垂直辅助线的右侧绘制一条与其距离800mm的参考线。

99）使用“矩形”工具，利用前面绘制的参考线绘制一个矩形面。

100）使用“移动”工具，以上一步绘制矩形面的左上侧端点为移动点将其水平向右移动1000mm。

101）使用“移动”工具并配合键盘上的<Ctrl>键，以上一步移动矩形的右上侧端点为移动点，将其移动到中间那条参考辅助线上，再以该矩形面的右上侧端点为移动点将其水平向左移动1000mm的距离。

102）使用“推/拉”工具，对绘制的矩形面进行推拉，使其成为洞口形状，如图13-85所示。

图13-85

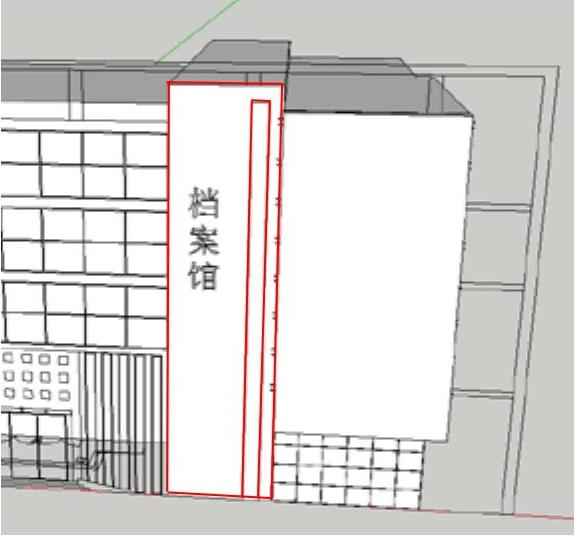

103)使用“矩形”工具，捕捉立面图上的相应轮廓线上的点绘制一个矩形，并将其创建为组。

104)用鼠标左键双击创建的组，进入组的内部编辑状态，再使用“推／拉”工具将矩形面向后侧推拉300mm的距离。

105)使用“移动”工具并配合键盘上的<Ctrl>键，对上一步推拉的组进行复制操作，如图13-86所示。

图13-86

106）参照上述的方法，绘制出建筑屋顶上方的洞口及立柱造型，如图13-87所示。

图13-87

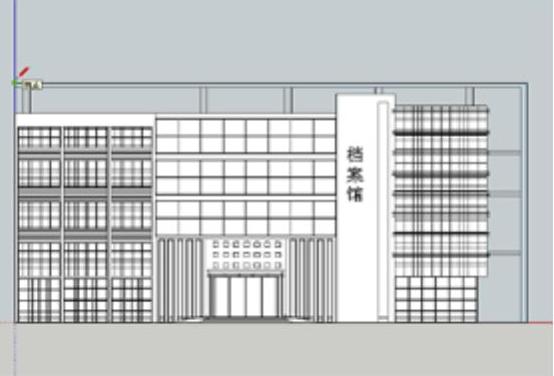

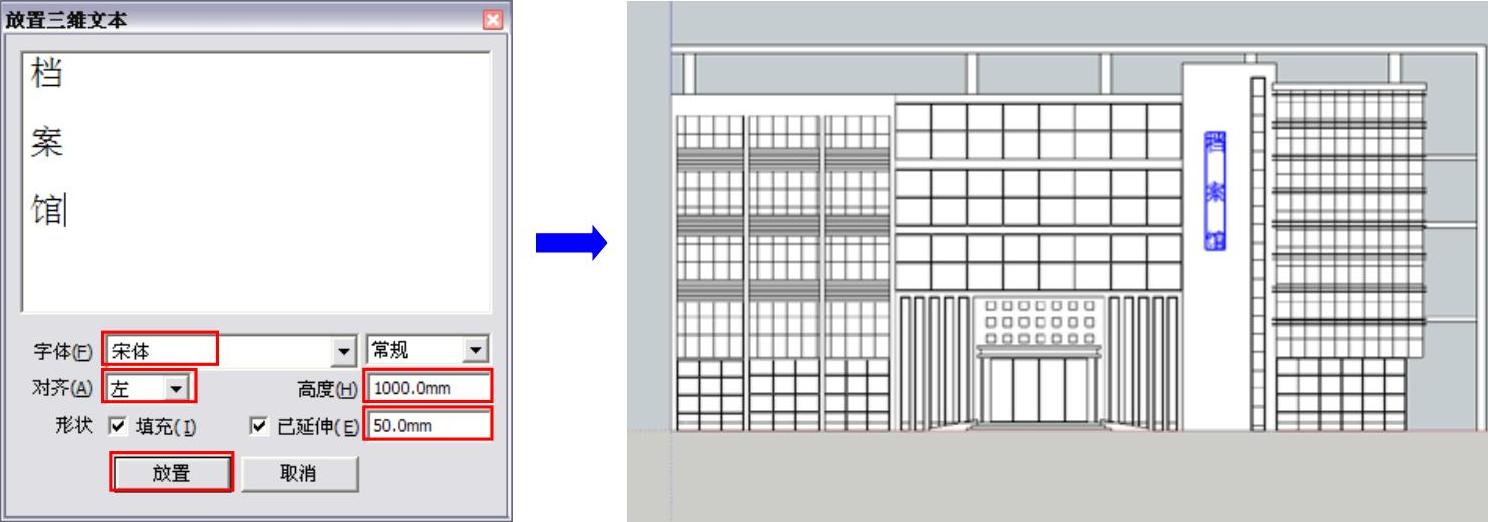

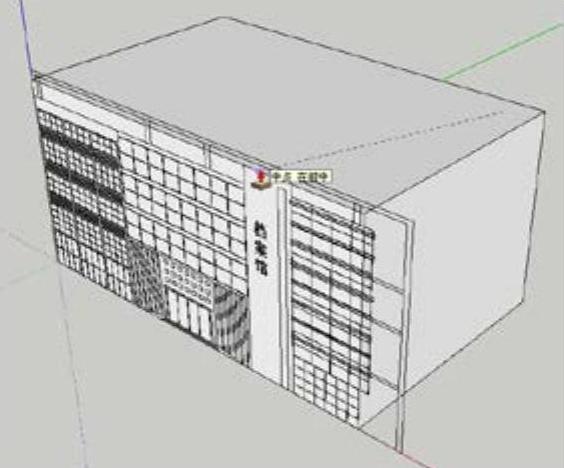

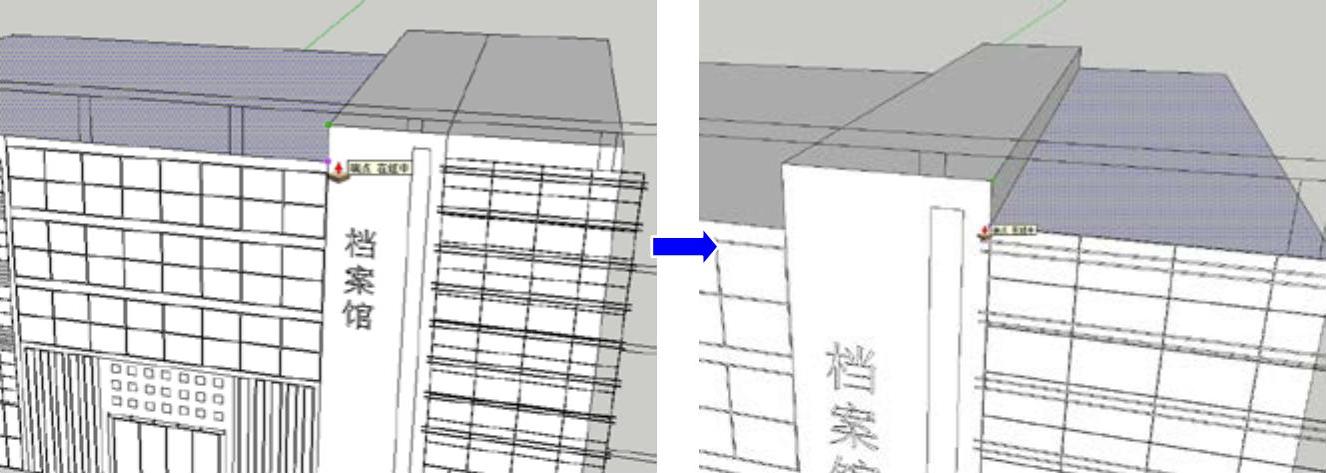

107）使用“三维文本”工具，弹出“放置三维文本”对话框，接着在下侧的文本框中输入文字内容“档案馆”，并设置好相应的文字参数，然后单击“放置”按钮，将文字放置到档案楼上的相应位置处，如图13-88所示。

图13-88
