1.断头螺栓取出方法

在维修和保养时，经常要拆卸螺纹副，但由于各种原因，有时会拆断螺栓。为取出断头螺栓，应根据不同情况，采取相应方法。

用2mm的电钻在断头螺栓上打个孔，然后将一个比螺栓硬的方形金属物打进螺栓的孔中，用扳手拧方金属物即可。

当螺栓断裂后，根据螺栓直径选用适当规格的钻头在断头螺栓的中心钻一孔，然后再选用相应的取出器放入，用活扳手逆时针用力转动，就能将断头螺栓取出。另外，当内六角或六角螺栓的六角头失效时，也可以用此方式起出。

图1-107 密封胶及粘合剂

对于折断截面在螺杆下部且折断截面距机体平面20～50mm的断头螺栓，可先在机体表面螺栓底部周围加注少许煤油，用平锉将断头螺栓的折断截面锉平，再用钢锯在其折断截面上沿直径方向锯一凹槽（凹槽宽度为1.5mm、深度为3.0mm为宜），然后用螺钉旋具将断头螺栓拧出；也可用平锉在螺栓上部的两侧锉出两个平行的平面，然后用扳手或自制工具将其拧出。

2.油封拆卸与安装方法

（1）拆卸 一般可使用一字螺钉旋具进行拆卸。如图1-108所示，可用一字螺钉旋具插进发动机曲轴前油封唇口，撬掉前油封。用切刀切掉曲轴后油封的唇口，形成一个方便螺钉旋具插入的凹口，然后用螺钉旋具将曲轴后油封撬出。

（2）安装 一般应使用SST和锤子进行油封的安装。对于SST，有必要根据油封类型选择不同的压入方法或使用不同的SST。因此，参见修理手册以便选择最合适的SST和方法。通常情况下，可按图1-109所示的原则进行SST的选择。

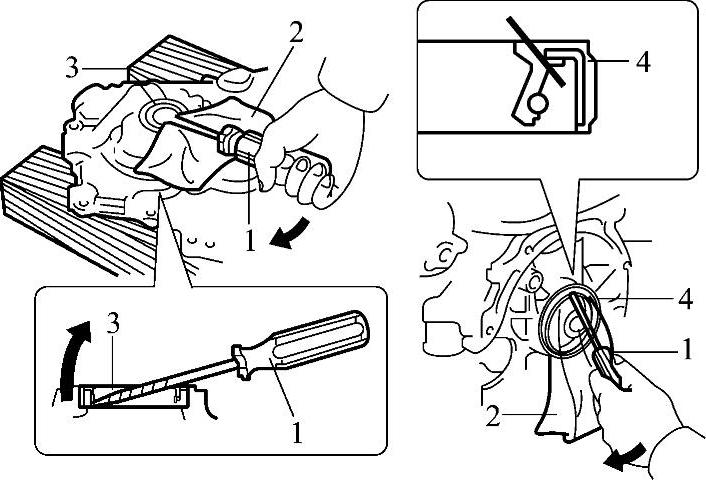

图1-108 拆卸油封

1—一字螺钉旋具 2—布 3—发动机前油封 4—发动机后油封

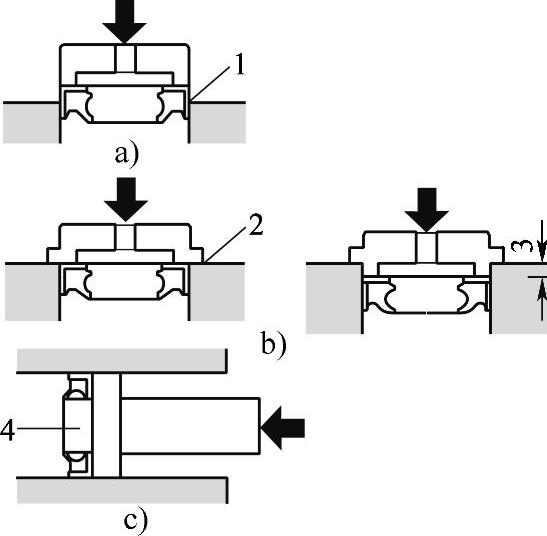

图1-109 安装油封

1—防止破坏唇口 2—油封与安装零件表面平齐 3—油封低于安装零件表面限定值 4—使用导向部件防止油封倾斜

1）通过压入点选择。当在圆柱形零件中或在轴上安装零件时，选择压入位置以免破坏零件。

2）通过压入量选择。根据压入量选择SST。

3）选用使用导向装置的SST。

3.过渡或过盈配合件拆卸方法(www.daowen.com)

（1）通过拉具组件拆卸 拆卸曲轴带轮的方法如图1-110所示。紧固拆卸器中间的螺栓推动曲轴，带轮被同时拉出。

（2）使用专用夹具和压具（SST）及液压机 如图1-111所示，通过用专用夹具夹紧和固定过盈配合的部件，用液压机把过盈配合的另一个部件压出或压进。

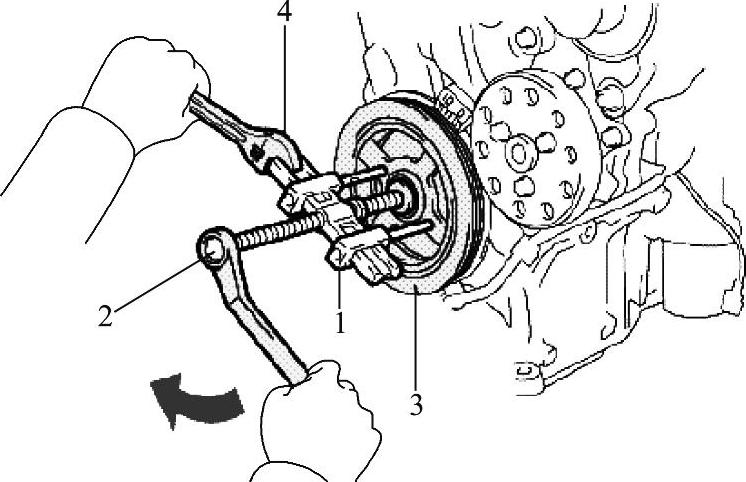

图1-110 拆卸曲轴带轮

1—SST（拉具组件） 2—中间螺栓 3—曲轴带轮 4—可调扳手

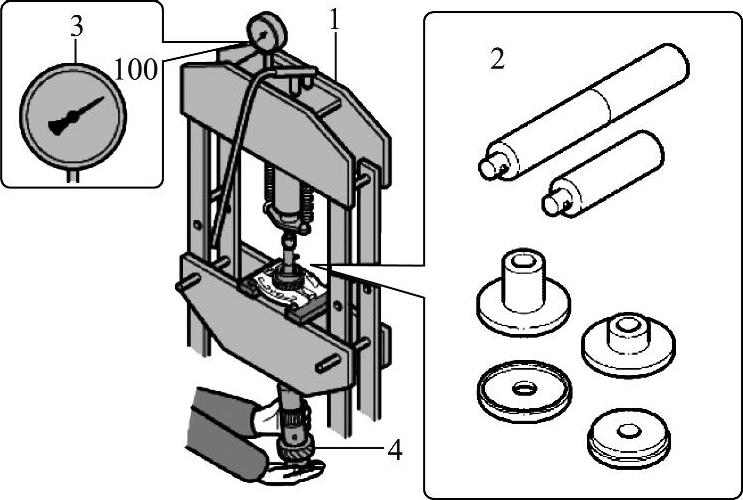

图1-111 使用专用夹具和压具（SST）及压机

1—液压机 2—选择SST 3—超过10MPa（100kgf/cm²） 4—防止掉落

拆装部件时，使压力垂直作用于压头（SST）和部件。用液压机慢慢地施加压力，以拆卸和安装。操作过程中，有必要根据所要拆卸的部件选择SST所要接触的位置以及合适型号的SST。当液压机压力超过10MPa（100kgf/cm²）时，停止操作，检查原因。继续操作将损坏SST和部件。

用液压机把部件拆下后部件会掉落，所以拆卸时要用手托住部件。

（3）使用专用维修工具 拆卸和安装半浮式连接方式的活塞销时，须使用SST（活塞销拆卸器和更换器），如图1-112所示。

有时须用滑锤来拆卸过盈配合部件，根据拆卸部件选用不同的滑锤附件。使用时，用卡爪钩住部件，大力拉紧滑锤，通过配重冲力拉出该部件，如图1-113所示。

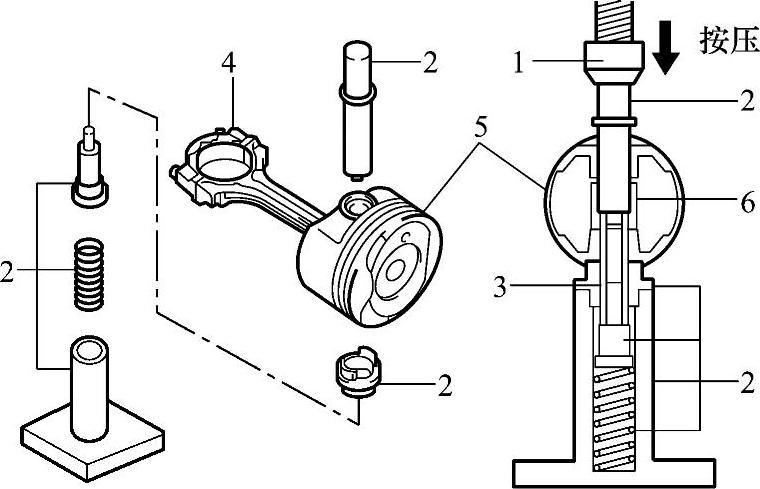

图1-112 拆卸半浮式连接方式的活塞销

1—液压机 2—SST（活塞销更换器） 3—活塞销 4—连杆轴承盖 5—活塞 6—连杆

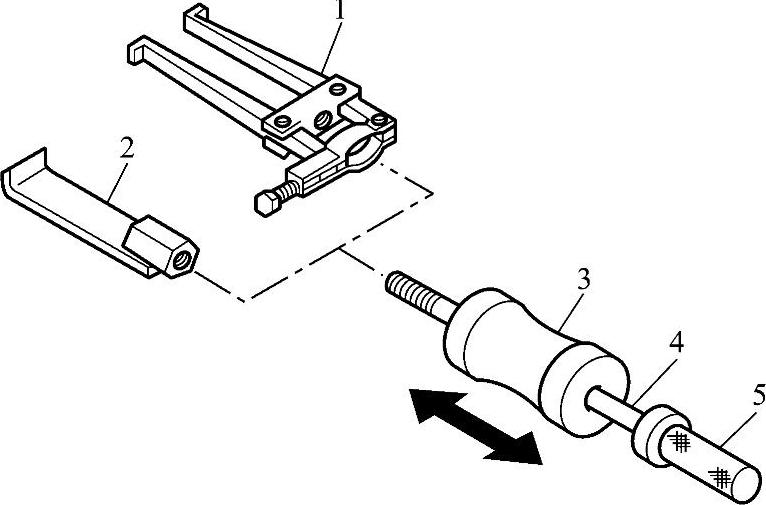

图1-113 用滑锤来拆卸过盈件

1—卡爪 2—滑锤附件 3—滑锤 4—中心杆 5—手柄
