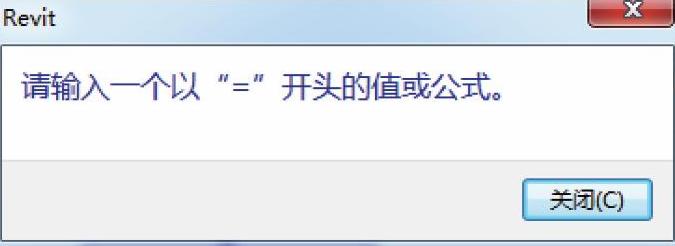

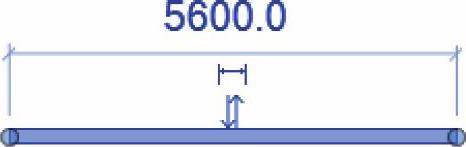

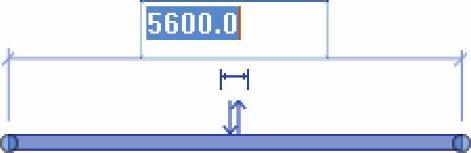

1）新建一个项目，选择建筑样板，在标高1平面绘制墙体，如图9-1所示。选中墙体，会出现临时尺寸标注，单击标注中的蓝色数字（图9-2），会将其激活进入可编辑状态，输入“=6900/3”（图9-3），在绘图区域空白处单击，可以看到，墙的长度会立即变为2300，如图9-4所示。注意务必以等号开头，否则软件会出现提示，如图9-5所示。

图9-1

图9-2

图9-3

图9-4

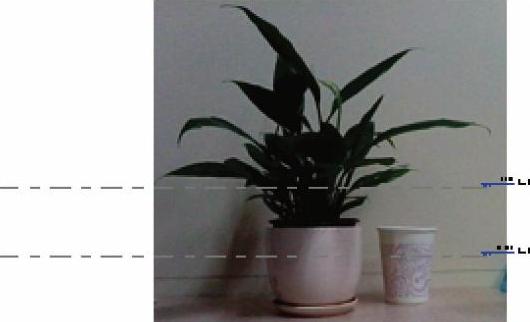

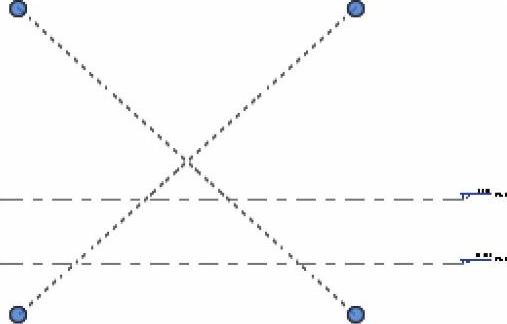

2）在“属性”栏中使用公式切换到南立面，单击菜单栏“插入”选项卡“导入”中的“图像”，打开“导入图像”对话框，定位到相关图片，单击“打开”按钮，会看到以光标为中心出现了一个虚线组成的十字叉，四个角有蓝色实心圆点（图9-6），单击鼠标左键后完成放置，如图9-7所示。

图9-5

图9-6(www.daowen.com)

图9-7

3）假设这是一幅手绘图，其中，纸杯是高度为9m的构筑物，需要调整草图到合适比例以后开始创建概念体量。

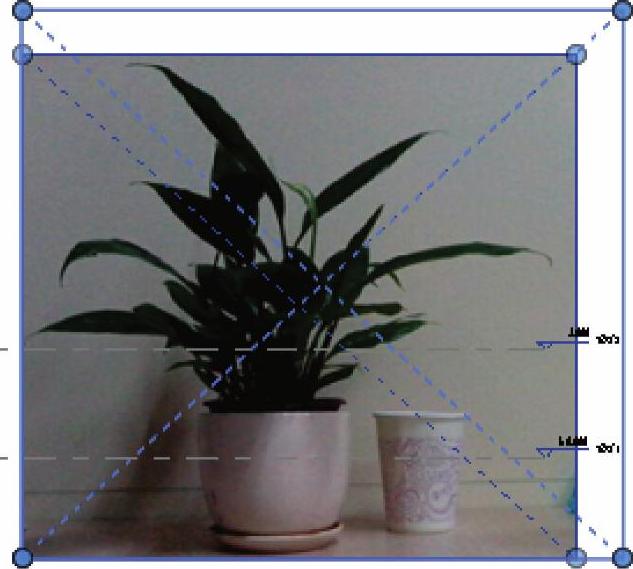

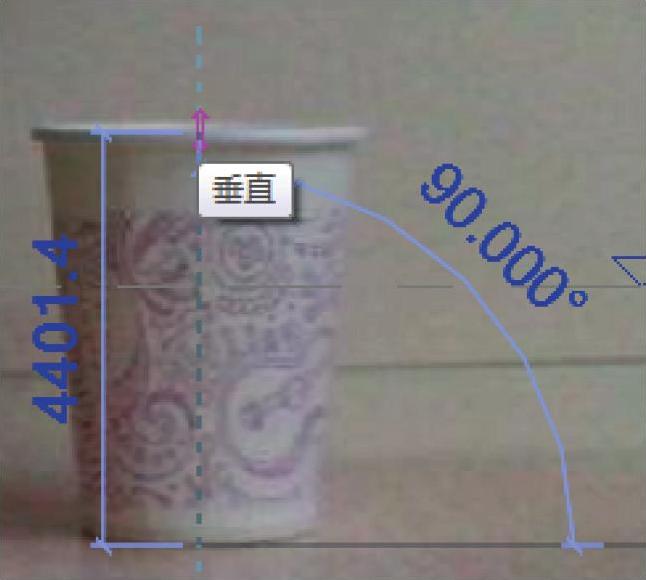

4）单击“快速访问工具栏”中的“测量两个参照之间的距离”，沿着纸杯垂直方向单击鼠标左键两次（图9-8），可以看到当前高度为4401.4mm，舍去末尾的1.4mm，用4400mm来进行计算。光标移到图像范围内，它周边会出现蓝色外框，这时单击图像本身选中它。拖动四角的圆点也是可以进行缩放的，如图9-9所示，但是这样做不够直接、快速，每次拖动之后都需要去测量检查。所以我们在“属性”栏中利用公式来调整图像的大小。

图9-8

图9-9

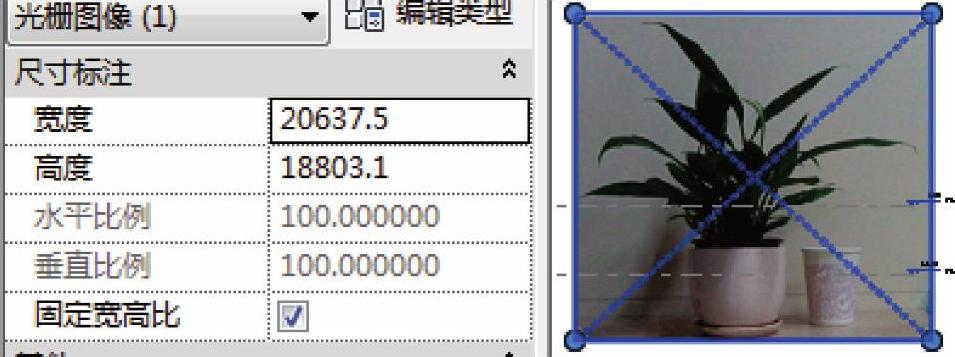

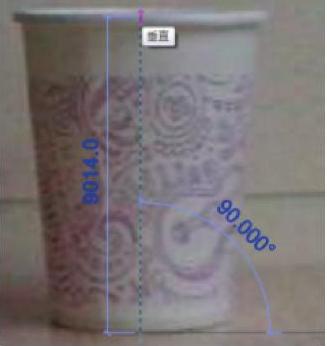

5）选中图像以后，查看“属性”栏的信息，其中有“宽度”“高度”“固定宽高比”，如图9-10所示。因为刚才我们测量的是纸杯的高度，所以单击“高度”属性后面的输入框，利用原有数字，输入，如图9-10所示。当光标移到绘图区域时，软件会自动对公式进行计算并应用结果，可以看出图像已经放大了。用刚才的测量方式检查纸杯高度，为9014mm，有一些偏差，但是作为底图已经合格了。这样我们就利用公式快速对图元按需要进行了调整，如图9-11所示。

图9-10

图9-11
