门牌标识通常分为前后两块板，前面部分为上下两块型材卡片，这里采用“公制常规模型”中的拉伸命令来绘制。

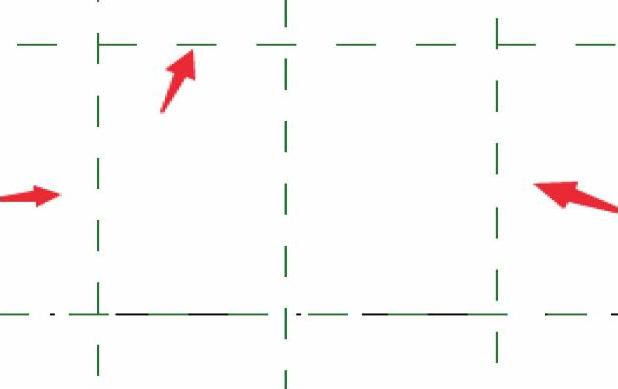

1）新建族，选择“公制常规模型.rft“并打开，切换至前立面视图进行板的绘制，首先绘制参照平面，为后续的拉伸做准备，如图14-16所示。

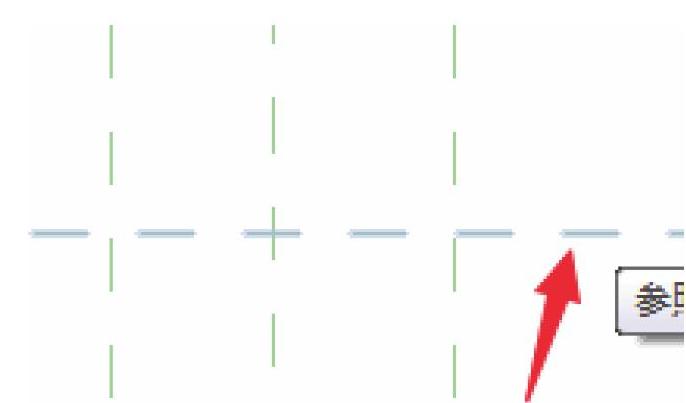

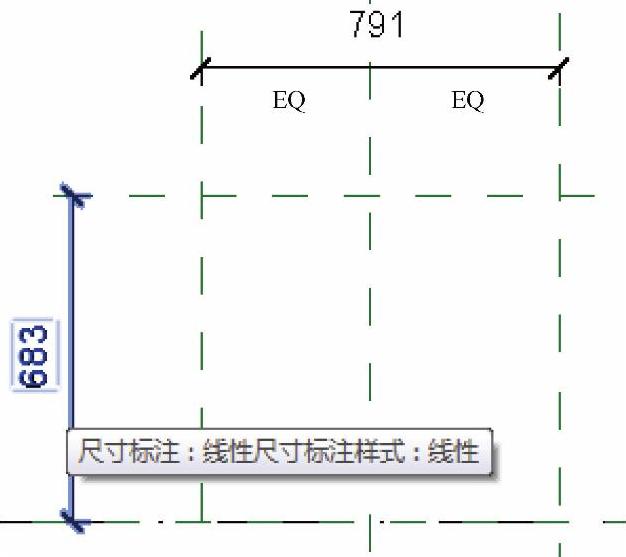

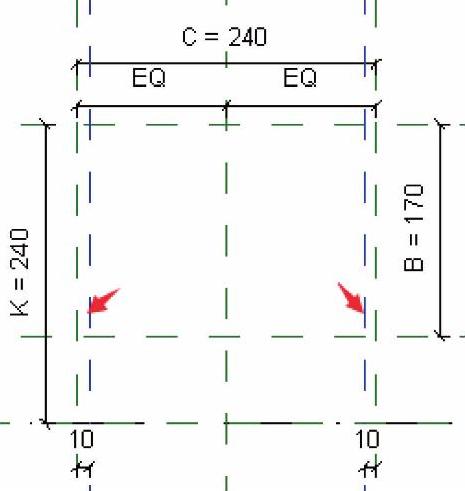

2）执行“对齐”命令将板的宽进行尺寸标注。先选中上面的参照平面，再将鼠标移至下面的参照平面。此处注意，不可盲目选择，因为要选的是参照平面，所以应看清是否为参照平面而不是参照标高，正确的做法则是将鼠标移至下面的参照平面，用＜Tab＞键切换至参照平面再进行选择。同样将板的长进行标注，并进行EQ操作。接着给所标注的尺寸添加标签，为宽度添加参数“K”，如图14-17和图14-18所示。同样为长度添加参数“C”。

图14-16

图14-17

图14-18

3）接下来进行板的拉伸。进入到楼层平面视图，在“创建”选项卡中执行“拉伸”命令，则出现“修改|创建拉伸”选项卡，再在其中的“工作平面”面板中执行“设置”命令，则弹出“工作平面”对话框，选择“拾取一个平面（P）”，单击“确定”按钮。接着在绘图区域中选中需要的参照平面，如图14-19所示，则弹出“转到视图”对话框，选择前或后视图，这里选择“立面：前”，如图14-20所示。

图14-19

图14-20

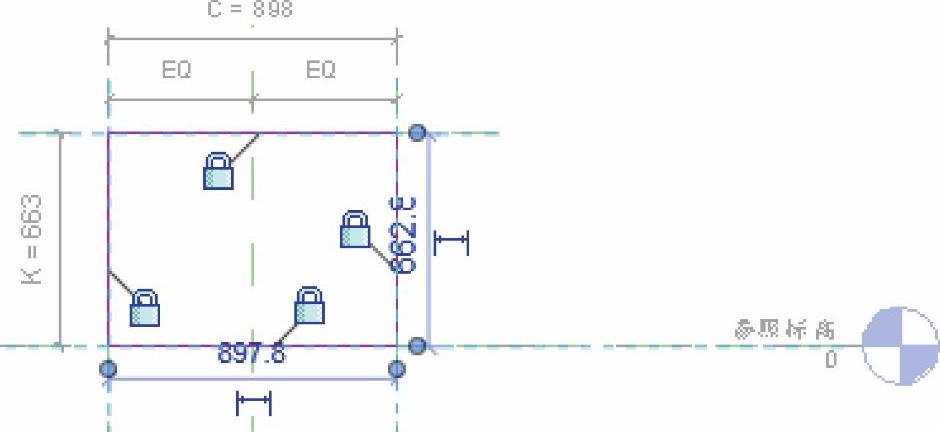

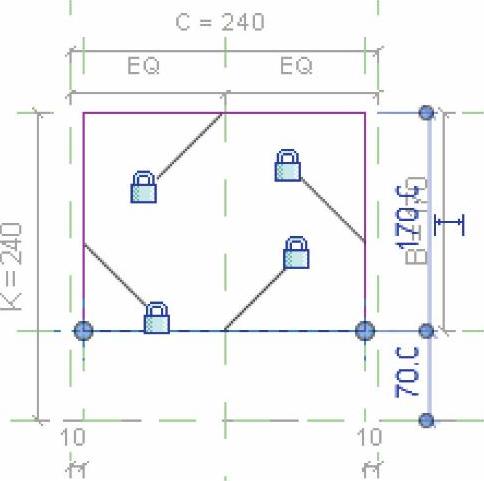

4）进入前立面视图后，用“矩形”工具沿着参照平面形成的矩形框进行绘制，完成后4条边都会显示4把小锁，将其依次锁定，为的是将矩形框与参照平面约束，随着参照平面变动，所绘制的矩形拉伸体也会随之改变尺寸，完成绘制后如图14-21所示。在“属性”栏中设置拉伸终点为“15mm”。打开“族类型”对话框，依次对参数进行修改并进行测试。

5）再次绘制水平参照平面，标注尺寸并添加参数“B”，如图14-22所示。

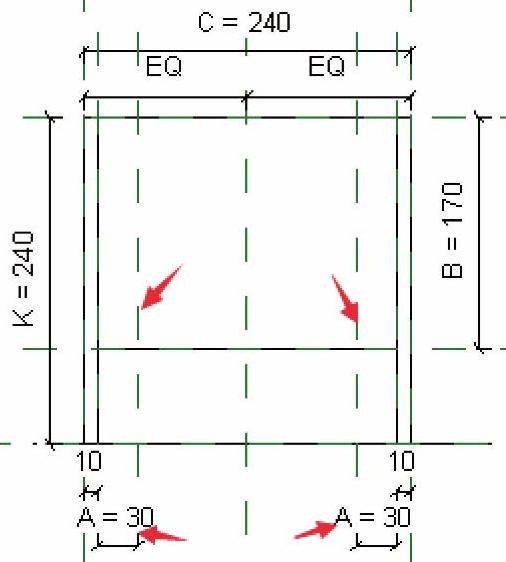

6）前部两块板的绘制。切换至前立面视图，首先绘制参照平面并进行注释，如图14-23所示。

图14-21

图14-22(www.daowen.com)

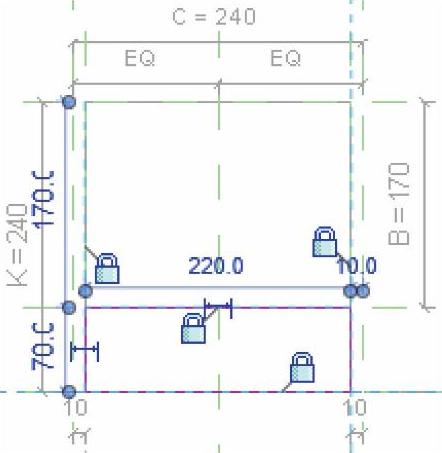

7）分别创建两个拉伸体并进行锁定，设置它们的拉伸起点为“15mm”、拉伸终点为“17mm”，如图14-24和图14-25所示。

图14-23

图14-24

图14-25

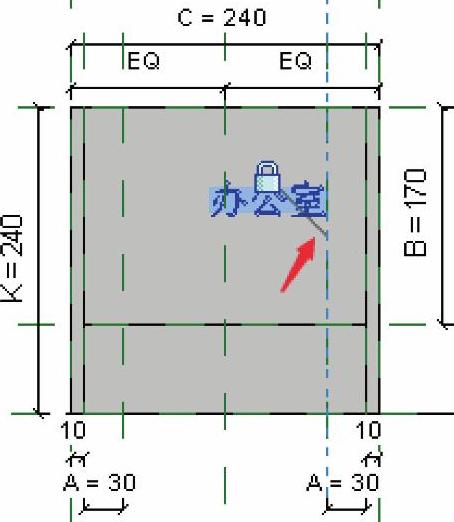

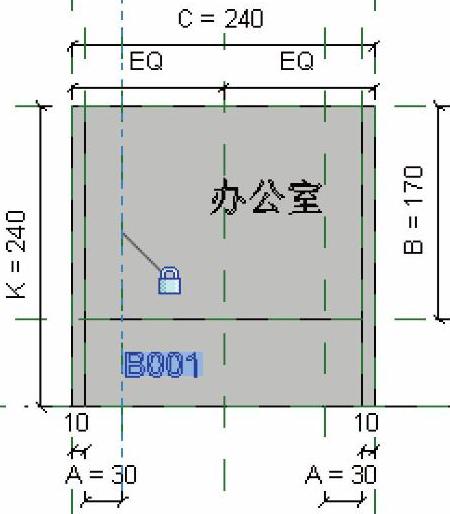

8）添加文字。同样需要对文字进行定位，因此依旧需要添加参照平面，注释并添加参数“A”，如图14-26所示。单击“设置”，设置“工作平面”，如图14-27所示。在“创建”选项卡中执行“模型文字”命令，弹出“编辑文字”对话框，输入“办公室”，将文字放置在高亮显示的面上。单击“编辑类型”按钮，弹出“类型属性”对话框，在“文字大小”文本框中，输入数字进行更改。在“属性”栏的“深度”文本框中，输入数字进行更改。接着就是对文字位置的确定，此处注意需要的不仅是位置正确，而且在长宽参数更改时，文字对面板的相对位置要保持不变。执行“对齐”命令，选中参照平面，接着将光标放置在文字附近，会出现蓝色线段，选中并单击，出现小锁，将其锁定，如图14-28所示。同理在下方的板上放置模型文字并进行锁定，如图14-29所示。

图14-26

图14-27

9）完成门牌表示族的制作后，对其添加材质，使其更真实、美观，如图14-30所示。

图14-28

图14-29

图14-30

通过调节参数，可以改变标识的大小，由于前面两块板锁定在标注参照平面上，所以调整总宽度时，它们的大小会始终按照约束尺寸的方式变化。
